چرا دیتاشیت پروفیل کامپوزیتی اهمیت دارد؟
دیتاشیت یا برگه مشخصات فنی، مرجع اصلی مهندس طراح برای محاسبه سازه‌ها، انتخاب مقطع و مقایسه پروفیل کامپوزیتی FRP با فولاد، آلومینیوم و چوب است. خواص کامپوزیت های پلیمری برخلاف فلزات به جهت بارگذاری وابسته است؛ بنابراین یک دیتاشیت کامل باید خواص را جداگانه در جهت طولی (در امتداد پروفیل و الیاف رووینگ) و جهت عرضی (عمود بر آن) ارائه کند.
جداول این مقاله خواص پروفیل‌های کامپوزیتی تولیدشده به روش پالتروژن با مواد اولیه رزین پلی استر ایزوفتالیک (ایزو) و الیاف شیشه را نشان می‌دهند. این مقادیر، خواص ذاتی ماده هستند و به ابعاد قطعه وابسته نیستند؛ بنابراین برای تمام اشکال کامپوزیتی همانند نبشی، ناودانی، قوطی، تیر I شکل، تسمه و لوله قابل استناد می‌باشند.
خلاصه مشخصات فنی پروفیل کامپوزیتی ناباک (جهت طولی)
خواص مکانیکی پروفیل کامپوزیتی FRP
جدول زیر خواص کامپوزیت های پلیمری پالتروژنی را از نظر مکانیکی در دو جهت طولی و عرضی، همراه با استاندارد آزمون هر خاصیت، نشان می‌دهد:
| ویژگی | استاندارد آزمون | واحد | جهت طولی | جهت عرضی |
|---|---|---|---|---|
| استحکام کششی در نقطه شکست | ASTM D638 | MPa | ۴۰۰ | ۱۵۰ |
| مدول کششی | ASTM D638 | GPa | ۲۵ | ۱۰ |
| استحکام خمشی در نقطه شکست | ASTM D790 | MPa | ۴۰۰ | ۱۸۰ |
| مدول خمشی | ASTM D790 | GPa | ۲۰ | ۱۰ |
| استحکام فشاری در نقطه شکست | ASTM D695 | MPa | ۳۵۰ | ۲۰۰ |
| مدول فشاری | ASTM D695 | GPa | ۲۰ | ۱۰ |
| استحکام برشی بین‌لایه‌ای (ILSS) | ASTM D2344 | MPa | ۳۰ | ۳۰ |
| مدول برشی | ASTM D5379 | GPa | ۴ | |
| نسبت پواسون | ASTM D3039 | — | ۰.۳۳ | ۰.۱۵ |
| استحکام ضربه آیزود | ASTM D256 | kJ/m² | ۲۰۰ | ۸۰ |
| استحکام لهیدگی (Bearing) | ASTM D953 | MPa | ۱۷۰ | ۸۰ |
تفسیر مهندسی خواص مکانیکی
ناهمسانگردی: نسبت خواص طولی به عرضی در پروفیل کامپوزیتی حدود ۲ تا ۳ است. دلیل آن، آرایش الیاف در پالتروژن است: رووینگ‌های طولی بار اصلی را در امتداد پروفیل تحمل می‌کنند و خواص عرضی را لایه‌های مت و رزین تأمین می‌کنند (مقاله انواع الیاف در کامپوزیت). بنابراین در طراحی، پروفیل باید طوری قرار گیرد که بار اصلی در جهت طولی آن اعمال شود.
استحکام در برابر سفتی: استحکام کششی ۴۰۰ مگاپاسکال پروفیل FRP با فولاد ساختمانی رقابت می‌کند، اما مدول ۲۰ تا ۲۵ گیگاپاسکال آن حدود یک‌هشتم تا یک‌دهم فولاد است. نتیجه آن است که در اعضای خمشی مانند تیر و ناودانی، خیز و نه استحکام، معیار حاکم طراحی است (مقاله جدول ظرفیت باربری گریتینگ کامپوزیتی این موضوع را با مثال نشان می‌دهد).
مدول برشی پایین: مدول برشی ۴ گیگاپاسکال باعث می‌شود سهم تغییر شکل برشی در خیز تیرهای کوتاه و عمیق قابل توجه باشد؛ به همین دلیل در محاسبات دقیق از نظریه تیر تیموشنکو استفاده می‌شود.
استحکام لهیدگی و ILSS: این دو عدد برای طراحی اتصالات پیچی و چسبی حیاتی هستند. استحکام لهیدگی ۱۷۰ مگاپاسکال در جهت طولی، ظرفیت تحمل فشار پیچ بر دیواره سوراخ را تعیین می‌کند (مقاله برشکاری و ماشینکاری کامپوزیت را ببینید).
خواص فیزیکی کامپوزیت های پلیمری
جدول خواص فیزیکی، اطلاعات پایه برای محاسبه وزن و کنترل کیفیت را ارائه می‌دهد:
| ویژگی | استاندارد آزمون | واحد | مقدار میانگین | |
|---|---|---|---|---|
| چگالی | ASTM D792 | g/cm³ | ۱.۸۵ | |
| سختی | ASTM D2583 | بارکول | ۴۰ | |
| جذب آب (۲۴ ساعت) | ASTM D570 | % | ۰.۵ | |
| درصد وزنی الیاف | ISO 1172 | % | ۵۰ تا ۶۵ | |
چگالی ۱.۸۵ یعنی پروفیل کامپوزیتی حدود یک‌چهارم فولاد و دو سوم آلومینیوم وزن دارد. وزن هر متر هر مقطع از رابطه ساده W (kg/m) = A (cm²) × ۰.۱۸۵ به‌دست می‌آید. درصد وزنی الیاف ۵۰ تا ۶۵ درصد، با توجه به چگالی الیاف شیشه و رزین، معادل کسر حجمی حدود ۳۵ تا ۵۰ درصد است (روش تبدیل در مقاله پیش بینی خواص کامپوزیت های پلیمری آمده است). سختی بارکول ۴۰ نشانه پخت کامل رزین پلی استر است و در کنترل کیفیت خط تولید به‌طور مداوم اندازه‌گیری می‌شود.
خواص الکتریکی پروفیل کامپوزیتی
یکی از متمایزترین خواص کامپوزیت های پلیمری، رفتار الکتریکی آن‌هاست که در جدول زیر آمده است:
| ویژگی | استاندارد آزمون | واحد | مقدار میانگین | |
|---|---|---|---|---|
| استحکام دی الکتریک | ASTM D149 | kV/mm | ۵ | |
| ضریب دی الکتریک (۵۰ هرتز) | ASTM D150 | — | ۵ | |
| ضریب تلفات (۵۰ هرتز) | ASTM D150 | — | ۰.۰۵ | |
| مقاومت الکتریکی حجمی | ASTM D257 | Ω | ۱۰۱۲ | |
| مقاومت الکتریکی سطحی | ASTM D257 | Ω | ۱۰۱۲ | |
| مقاومت در برابر جرقه (قوس) | ASTM D495 | s | ۱۲۰ | |

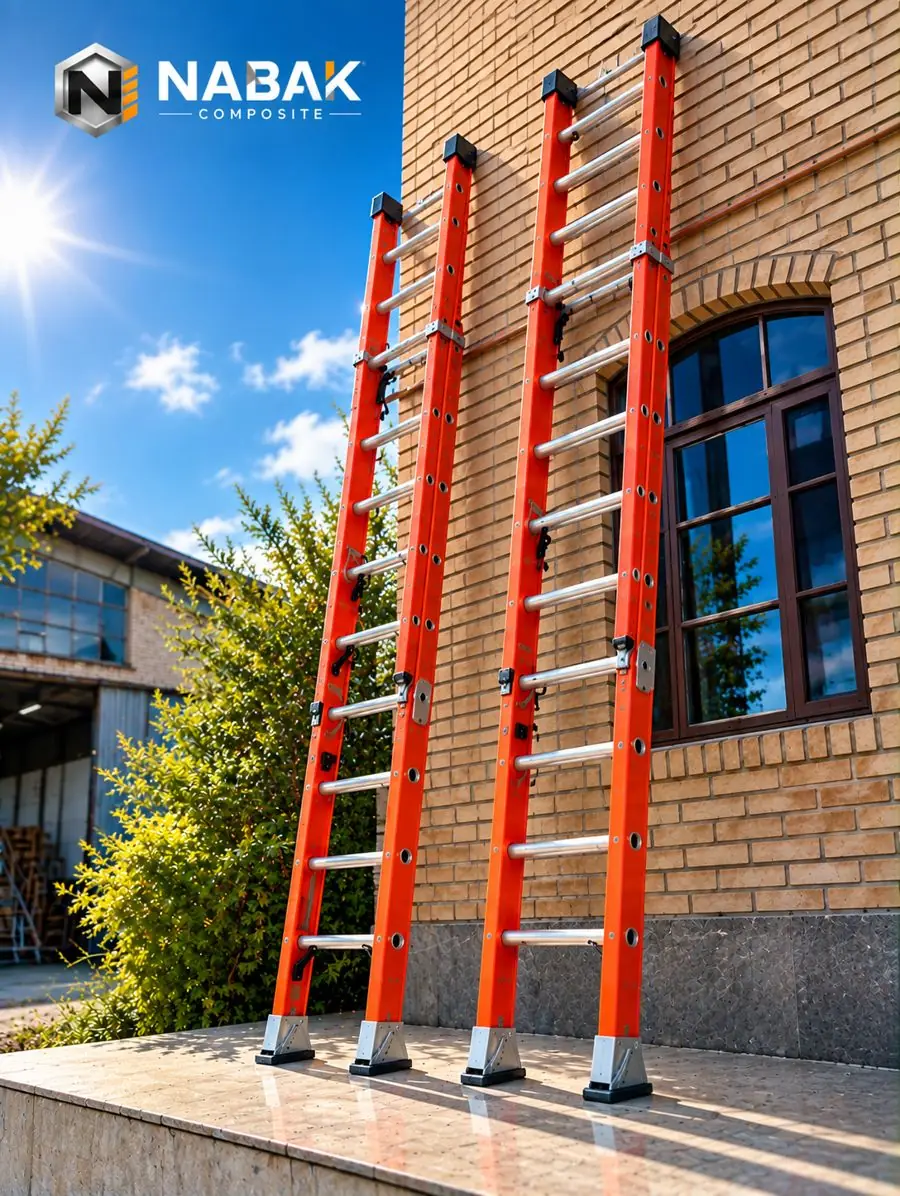

عایق بودن الکتریکی یکی از مهم‌ترین مزیت‌های کامپوزیت های پلیمری نسبت به فلزات است. مقاومت الکتریکی ۱۰۱۲ اهم، پروفیل‌های FRP را به انتخاب استاندارد برای نردبان‌های عایق، سینی و نردبان کابل، سازه‌های پست برق، بازوهای عایق و سکوهای کار در مجاورت تجهیزات برق‌دار تبدیل کرده است. در کاربردهای ولتاژ بالا، تمیز نگه داشتن سطح و جلوگیری از تجمع رطوبت و آلودگی اهمیت دارد، زیرا مقاومت سطحی به شرایط سطح وابسته است.
خواص حرارتی و اثر دما بر خواص کامپوزیت
| ویژگی | استاندارد آزمون | واحد | جهت طولی | جهت عرضی |
|---|---|---|---|---|
| ضریب انبساط حرارتی | ASTM D696 | K⁻¹ | ۱۱ × ۱۰−۶ | ۲۵ × ۱۰−۶ |
| هدایت حرارتی | ASTM C177 | W/m·K | ۰.۳ | |
ضریب انبساط حرارتی طولی ۱۱ × ۱۰−۶ تقریباً برابر فولاد و بتن است؛ بنابراین پروفیل کامپوزیتی در کنار سازه‌های فلزی و بتنی، تنش حرارتی قابل توجهی ایجاد نمی‌کند. هدایت حرارتی ۰.۳ وات بر متر کلوین حدود یک‌دویستم فولاد و یک‌هفتصدم آلومینیوم است؛ این ویژگی، پروفیل FRP را برای قاب پنجره‌های با عملکرد حرارتی بالا و حذف پل حرارتی در نماها ایدئال می‌کند و باعث می‌شود سطح آن در آفتاب و سرما، برخلاف فلز، هنگام لمس داغ یا یخ‌زده احساس نشود.
اثر دما بر خواص مکانیکی
جدول و نمودار زیر نشان می‌دهند خواص کامپوزیت های پلیمری با افزایش دمای کاری چگونه تغییر می‌کند:
| دمای کاری | درصد حفظ خواص مکانیکی |
|---|---|
| تا ۵۰ درجه سلسیوس | ۱۰۰٪ |
| ۶۵ درجه سلسیوس | ۹۵٪ |
| ۸۵ درجه سلسیوس | ۹۰٪ |
| ۹۵ درجه سلسیوس | ۸۵٪ |
درصد حفظ خواص مکانیکی پروفیل کامپوزیتی پلی استر ایزوفتالیک بر حسب دمای کاری
پروفیل‌ها در دماهای بالاتر از ۹۵ درجه سلسیوس نیز قابل استفاده‌اند، اما با نزدیک شدن به دمای انتقال شیشه‌ای رزین، احتمال تغییر شکل دائمی و کاهش خواص افزایش می‌یابد. برای کاربردهای دمای بالا، امکان افزایش دمای کاری با فرمولاسیون ویژه رزین (مانند وینیل استر نووالاک یا فنولیک) وجود دارد. در طراحی، ضریب کاهش دما باید هم روی استحکام و هم روی مدول اعمال شود.
دوام: مقاومت در برابر آتش، نور آفتاب و محیط خورنده
مقاومت در برابر آتش
محصولات تولیدی ناباک خود خاموش شونده هستند؛ یعنی پس از حذف منبع شعله، به سوختن ادامه نمی‌دهند. در صورت درخواست مشتری برای کاربردهای با الزامات سخت‌گیرانه آتش (مانند تونل‌ها، سکوهای دریایی و ساختمان‌های عمومی)، فرمولاسیون مواد اولیه با افزودنی‌های ضدشعله مانند آلومینیوم تری‌هیدروکسید برای تولید قطعات مقاوم در برابر آتش اصلاح می‌شود. جزئیات رفتار در آتش و اطفاء حریق در مقاله ایمنی در محصولات کامپوزیتی آمده است.
مقاومت در زیر نور آفتاب (نور فرابنفش)
در رزین‌های مصرفی تولید پروفیل‌ها، از مواد محافظ در برابر نور فرابنفش استفاده شده و لایه سرفیس ویل نیز سطح را غنی از رزین و محافظت‌شده نگه می‌دارد. با این حال، تابش طولانی نور فرابنفش در طول سال‌ها می‌تواند سطح را کدر کند. برای محافظت بیشتر در برابر UV و محیط‌های بدون سقف، امکان اسپری سطح با پوشش پلیمری مخصوص (پلی یورتان آلیفاتیک) وجود دارد.
مقاومت در محیط های خورنده
به‌طور کلی رزین پلی استر ایزوفتالیک در محیط‌های اسیدی مقاومت خوبی دارد، اما رزین وینیل استر هم در برابر اسید و هم در برابر باز (محیط قلیایی) مقاوم است و برای شرایط شیمیایی سخت‌تر انتخاب می‌شود:
| محیط | پلی استر ایزوفتالیک | وینیل استر |
|---|---|---|
| آب، رطوبت و آب دریا | مناسب | بسیار مناسب |
| اسیدهای رقیق | مناسب | بسیار مناسب |
| محیط‌های قلیایی و بازی | محدود | مناسب |
| حلال‌های آلی قوی | نامناسب | محدود؛ نیازمند بررسی |
| کاربرد پیشنهادی | سازه‌های عمومی، نرده، سینی کابل | پتروشیمی، تصفیه‌خانه، صنایع شیمیایی |
نکته: لایه سطحی آسیب‌دیده از نور فرابنفش، مسیر نفوذ مواد خورنده را باز می‌کند؛ بنابراین در محیط‌های شیمیایی روباز، محافظت UV اهمیت دوچندان دارد. برای هر ماده شیمیایی، غلظت و دمای مشخص، جدول جداگانه مقاومت خوردگی کامپوزیت های پلیمری قابل ارائه است.
مقایسه خواص پروفیل کامپوزیتی با فولاد و آلومینیوم
| ویژگی | پروفیل کامپوزیتی FRP | فولاد ساختمانی | آلومینیوم |
|---|---|---|---|
| چگالی (g/cm³) | ۱.۸۵ | ۷.۸۵ | ۲.۷ |
| استحکام کششی طولی (MPa) | ۴۰۰ | تسلیم حدود ۲۴۰ تا ۳۶۰ | حدود ۱۵۰ تا ۳۰۰ |
| مدول کششی (GPa) | ۲۵ | ۲۰۰ | ۷۰ |
| استحکام ویژه (استحکام بر چگالی) | حدود ۲۱۶ | حدود ۳۰ تا ۴۶ | حدود ۵۵ تا ۱۱۰ |
| هدایت حرارتی (W/m·K) | ۰.۳ | حدود ۵۰ | حدود ۲۰۰ |
| هدایت الکتریکی | عایق | رسانا | رسانا |
| خوردگی | ندارد | نیازمند پوشش | متوسط |
پروفیل‌های کامپوزیتی ناباک
ناباک کامپوزیت انواع پروفیل کامپوزیتی FRP را با رزین پلی استر ایزوفتالیک، وینیل استر یا فرمولاسیون‌های ویژه ضدشعله تولید می‌کند. خواص این دیتاشیت برای همه محصولات پالتروژنی ما قابل استناد است:

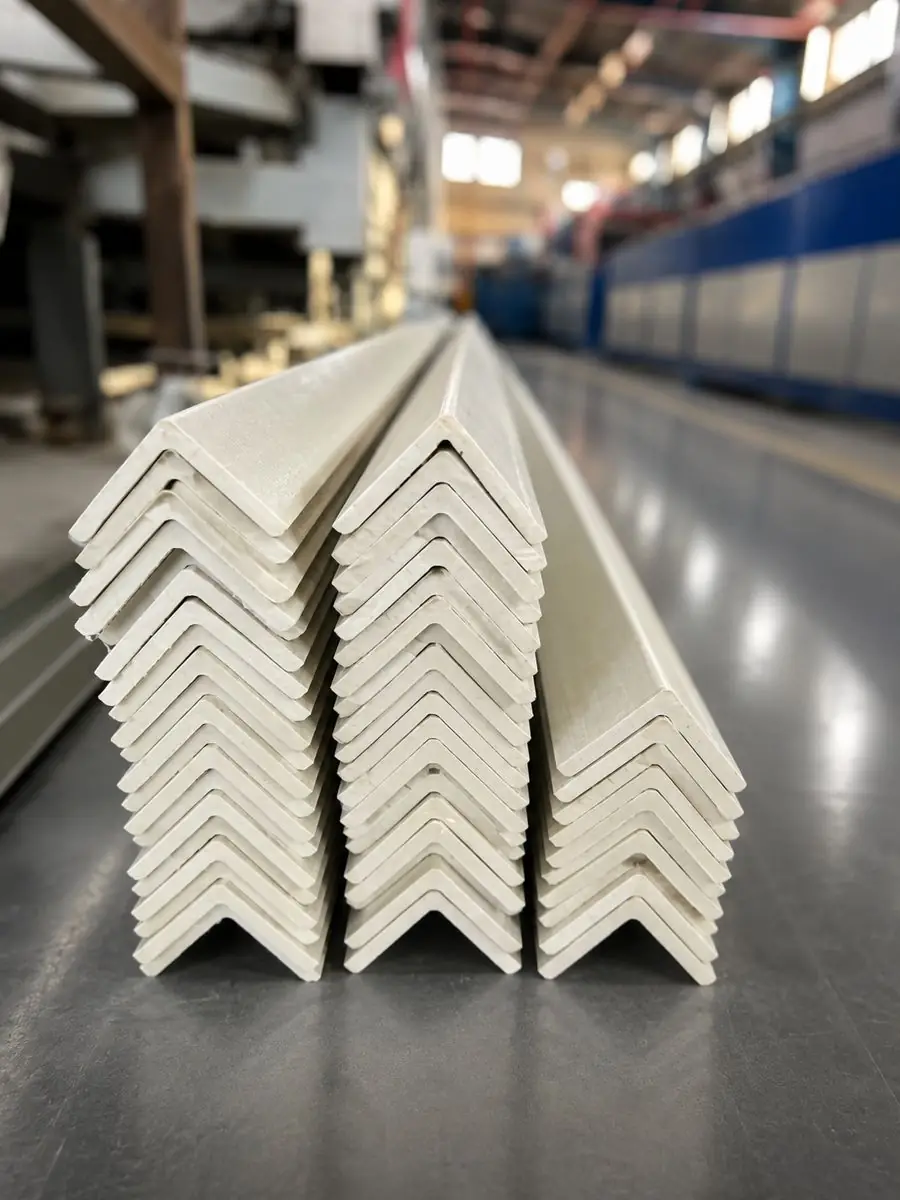

از نبشی فایبرگلاس و ناودانی کامپوزیتی تا تیر کامپوزیتی، تسمه کامپوزیتی، میله پلیمری، مفتول کامپوزیتی و سینی کابل، هر محصول پیش از ارسال تحت کنترل کیفیت قرار می‌گیرد و گزارش تست در صورت درخواست ارائه می‌شود.
پرسش‌های متداول درباره خواص کامپوزیت های پلیمری
در این بخش به رایج‌ترین پرسش‌ها درباره جدول خواص کامپوزیت های پلیمری پاسخ داده‌ایم:
استحکام کششی پروفیل کامپوزیتی FRP چقدر است؟
استحکام کششی پروفیل کامپوزیتی پالتروژنی با رزین پلی استر و الیاف شیشه در جهت طولی حدود ۴۰۰ مگاپاسکال و در جهت عرضی حدود ۱۵۰ مگاپاسکال طبق ASTM D638 است.
چرا خواص کامپوزیت های پلیمری در جهت طولی و عرضی متفاوت است؟
زیرا در پروفیل پالتروژنی بیشتر الیاف شیشه به‌صورت رووینگ در جهت طولی قرار دارند و خواص عرضی عمدتاً توسط لایه‌های مت و رزین تأمین می‌شود؛ این ویژگی ناهمسانگردی نامیده می‌شود.
پروفیل کامپوزیتی تا چه دمایی قابل استفاده است؟
پروفیل‌های پلی استر ایزوفتالیک تا ۵۰ درجه سلسیوس تمام خواص مکانیکی را حفظ می‌کنند و در ۶۵، ۸۵ و ۹۵ درجه به ترتیب حدود ۹۵، ۹۰ و ۸۵ درصد خواص باقی می‌ماند؛ برای دماهای بالاتر فرمولاسیون رزین ویژه لازم است.
آیا پروفیل‌های کامپوزیتی ناباک در برابر آتش مقاوم هستند؟
محصولات ناباک خود خاموش شونده هستند و در صورت درخواست، با فرمولاسیون ضدشعله ویژه برای کاربردهای مقاوم در برابر آتش تولید می‌شوند.
تفاوت رزین پلی استر ایزوفتالیک و وینیل استر در مقاومت شیمیایی چیست؟
پلی استر ایزوفتالیک در محیط‌های اسیدی مقاومت خوبی دارد، اما وینیل استر هم در برابر اسید و هم در برابر محیط‌های قلیایی (باز) مقاوم است و برای شرایط شیمیایی سخت‌تر انتخاب می‌شود.
جمع‌بندی
دیتاشیت پروفیل کامپوزیتی FRP نشان می‌دهد که خواص کامپوزیت های پلیمری پالتروژنی ترکیبی منحصربه‌فرد از استحکام بالا (۴۰۰ مگاپاسکال در جهت طولی)، وزن کم (چگالی ۱.۸۵)، عایق بودن الکتریکی و حرارتی و مقاومت در برابر خوردگی است. در مقابل، مدول کمتر از فولاد، ناهمسانگردی و حساسیت به دمای بالا باید در طراحی لحاظ شوند. با شناخت درست این خواص و انتخاب رزین مناسب (پلی استر ایزوفتالیک، وینیل استر یا ضدشعله)، پروفیل‌های کامپوزیتی می‌توانند جایگزینی سبک‌تر، بادوام‌تر و کم‌هزینه‌تر در طول عمر برای فلزات باشند. برای دریافت دیتاشیت رسمی، گزارش تست و مشاوره فنی، با کارشناسان ناباک کامپوزیت در ارتباط باشید.
این مقاله توسط تیم فنی ناباک کامپوزیت تهیه شده است؛ تولیدکننده پروفیل کامپوزیتی FRP و محصولات پالتروژنی.
