اتصالات سینی و نردبان کابل کامپوزیتی FRP/GRP

اتصالات سینی و نردبان کابل کامپوزیتی چیست؟

اتصالات سینی و نردبان کابل کامپوزیتی، مجموعه‌ی متعلقات نصب و اتصالی است که مسیر کابل‌کشی کامپوزیتی (سینی یا نردبان کابل FRP/GRP) را به یک سیستم یکپارچه و مطمئن تبدیل می‌کند: از اتصال دو قطعه‌ی متوالی سینی/نردبان به هم گرفته تا مهار درپوش و نگه‌داشتن کل سیستم روی سازه یا دیوار. استفاده از اتصالات فلزی در کنار سینی یا نردبان کامپوزیتی، مزیت اصلی عایق‌بودن و مقاومت به خوردگی مسیر را از بین می‌برد؛ به همین دلیل ناباک کامپوزیت تمام این متعلقات را از همان جنس FRP/GRP تولید می‌کند تا یکدستی مسیر کابل‌کشی از نظر خوردگی و عایق الکتریکی حفظ شود.

انواع اتصالات سینی و نردبان کابل کامپوزیتی ناباک

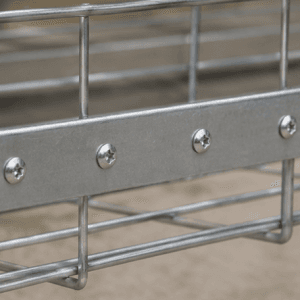

صفحه اتصال استاندارد (Standard Splice Plate)

برای اتصال دو قطعه‌ی مستقیم سینی یا نردبان کابل در یک راستا؛ رایج‌ترین نوع اتصال در مسیرهای طولانی.

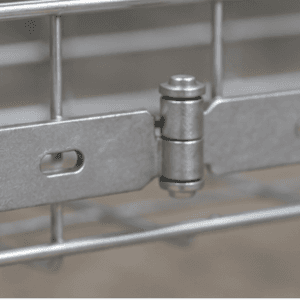

صفحه اتصال قابل تنظیم افقی

برای تغییر جهت افقی مسیر بدون نیاز به قطعه‌ی زانویی جداگانه؛ زاویه در محل نصب قابل تنظیم است.

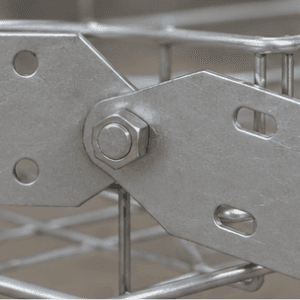

صفحه اتصال قابل تنظیم عمودی

برای تغییر شیب یا ارتفاع مسیر (بالارونده/پایین‌رونده) در نقاطی که سطح نصب تغییر می‌کند.

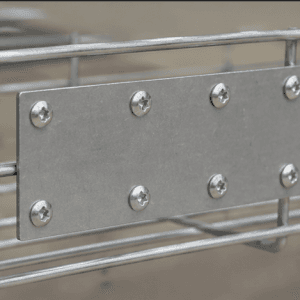

صفحه اتصال انبساطی (Expansion Splice Plate)

برای مسیرهای طولانی که در معرض تغییرات دمایی قرار دارند؛ امکان حرکت طولی محدود بین دو قطعه را فراهم می‌کند تا از تنش حرارتی در اتصالات جلوگیری شود.

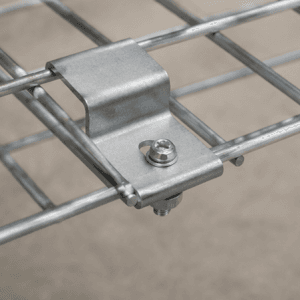

بست نگه‌دارنده نردبان کابل

برای مهار نردبان کابل روی براکت دیواری، سقفی یا سازه‌ای در فواصل مشخص مطابق نقشه.

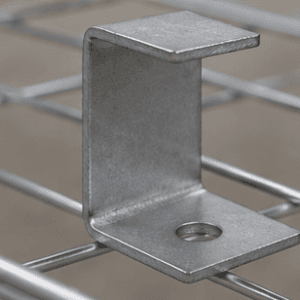

بست مهار سینی کابل

برای ثابت‌نگه‌داشتن سینی کابل روی تکیه‌گاه و جلوگیری از جابه‌جایی جانبی در حین بهره‌برداری.

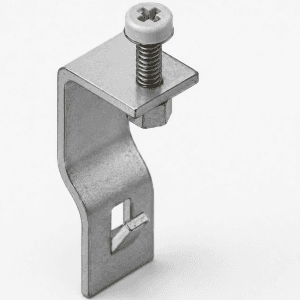

گیره تثبیت درپوش سینی کابل

برای قفل‌کردن درپوش (کاور) روی بدنه‌ی سینی کابل و جلوگیری از بازشدن درپوش در اثر باد یا ارتعاش.

مزایای اتصالات کامپوزیتی نسبت به اتصالات فلزی

یکدستی مقاومت به خوردگی: بدون نقطه‌ی ضعف فلزی در مسیری که خودِ سینی/نردبان کامپوزیتی است.
حفظ عایق الکتریکی مسیر: اتصال فلزی در مسیر کامپوزیتی، مزیت عایق‌بودن کل سیستم را از بین می‌برد؛ اتصالات کامپوزیتی این مزیت را حفظ می‌کنند.
وزن سبک: نصب و جابه‌جایی آسان‌تر نسبت به اتصالات فولادی.
بدون نیاز به نگه‌داری دوره‌ای: برخلاف پیچ و صفحات فلزی که در محیط مرطوب زنگ می‌زنند.
سازگاری کامل ابعادی: طراحی‌شده مطابق ابعاد سینی و نردبان کابل ناباک برای نصب دقیق بدون نیاز به تنظیم اضافه.

جدول کاربرد اتصالات سینی و نردبان کابل ناباک

نوع اتصال	کاربرد اصلی	مناسب برای
صفحه اتصال استاندارد	اتصال مستقیم دو قطعه	سینی و نردبان کابل
صفحه اتصال قابل تنظیم افقی	تغییر جهت افقی مسیر	سینی و نردبان کابل
صفحه اتصال قابل تنظیم عمودی	تغییر شیب/ارتفاع مسیر	سینی و نردبان کابل
صفحه اتصال انبساطی	جذب انبساط حرارتی مسیر طولانی	سینی و نردبان کابل
بست نگه‌دارنده نردبان کابل	مهار روی براکت/سازه	نردبان کابل
بست مهار سینی کابل	ثابت‌نگه‌داشتن روی تکیه‌گاه	سینی کابل
گیره تثبیت درپوش	قفل‌کردن درپوش روی بدنه	سینی کابل با درپوش

روش نصب اتصالات سینی و نردبان کابل کامپوزیتی

نصب صفحات اتصال با پیچ و مهره‌ی ضدزنگ روی دو طرف درز اتصال سینی یا نردبان انجام می‌شود؛ سطح تماس دو قطعه باید تراز و بدون فاصله باشد تا مسیر عبور کابل یکنواخت بماند. برای صفحه‌ی اتصال انبساطی، فاصله‌ی مجاز حرکت طولی مطابق دستورالعمل نصب رعایت می‌شود تا در تغییرات دمایی فصلی، تنش اضافه به اتصالات یا بدنه‌ی سینی/نردبان وارد نشود. بست‌های نگه‌دارنده و مهار نیز روی براکت‌های از پیش نصب‌شده با فاصله‌ی مشخص مطابق نقشه‌ی پروژه بسته می‌شوند.

راهنمای انتخاب اتصالات مناسب پروژه شما

مسیر مستقیم: صفحه اتصال استاندارد کافی است.
تغییر جهت یا شیب: صفحه اتصال قابل‌تنظیم افقی یا عمودی متناسب با نوع تغییر انتخاب شود.
مسیرهای طولانی در فضای باز: به‌دلیل انبساط حرارتی فصلی، در فواصل مشخص از صفحه‌ی اتصال انبساطی استفاده شود.
نوع سیستم (سینی/نردبان): بست نگه‌دارنده مخصوص نردبان و بست مهار مخصوص سینی، بر اساس نوع سیستم انتخاب می‌شود.

اگر در انتخاب نوع یا تعداد اتصالات موردنیاز مطمئن نیستید، نقشه‌ی مسیر کابل‌کشی را برای کارشناسان فنی ناباک ارسال کنید تا لیست کامل متعلقات موردنیاز پیشنهاد شود.

کنترل کیفیت و استاندارد اتصالات کامپوزیتی ناباک

تولید اتصالات کامپوزیتی ناباک بر پایه‌ی الزامات ISO 9001 و هماهنگ با آیین‌نامه‌ی NEMA FG 1 (الزامات بارگذاری و اتصالات سیستم‌های مسیردهی کابل کامپوزیتی) انجام می‌شود. پیش از ارسال، هر سری تولید از نظر دقت ابعادی و تطابق کامل با سینی و نردبان کابل ناباک بازرسی می‌شود تا نصب بدون نیاز به تنظیم اضافه در محل انجام شود.

چرا اتصالات کامپوزیتی ناباک را انتخاب کنیم؟

ناباک کامپوزیت این متعلقات را دقیقاً هم‌راستا با ابعاد و تلورانس تولیدی سینی و نردبان کابل خودش می‌سازد؛ به همین دلیل نیازی به سفارش جداگانه از تأمین‌کننده‌ی دیگر و ریسک عدم تطابق ابعادی وجود ندارد. تیم فنی ناباک برای هر پروژه، لیست کامل متعلقات موردنیاز (بر اساس طول مسیر، تعداد تغییر جهت و شرایط محیطی) را رایگان محاسبه و پیشنهاد می‌دهد.

پشتیبانی فنی و مشاوره پیش از خرید

کارشناسان فروش ناباک کامپوزیت بر اساس نقشه یا توضیح مسیر پروژه، نوع و تعداد دقیق اتصالات موردنیاز را مشخص می‌کنند تا از خرید بیش‌ازحد یا کمبود متعلقات در روز نصب جلوگیری شود.

سوالات پرتکرار درباره اتصالات سینی و نردبان کابل کامپوزیتی

آیا این اتصالات با سینی و نردبان کابل سایر برندها هم سازگار است؟ اتصالات ناباک برای تطابق کامل با محصولات ناباک طراحی شده‌اند؛ سازگاری با برندهای دیگر باید پیش از خرید با کارشناسان فنی بررسی شود.
آیا برای اتصال دو سینی با عرض متفاوت هم صفحه اتصال وجود دارد؟ بله، صفحات اتصال قابل تنظیم برای این کاربرد قابل سفارش هستند؛ نیاز خود را هنگام سفارش اعلام کنید.
آیا استفاده از پیچ فلزی برای نصب، عایق‌بودن مسیر را از بین می‌برد؟ پیچ و مهره در نقاط محدود اتصال، تأثیر محسوسی بر عایق‌بودن کلی مسیر ندارد؛ اما برای پروژه‌های حساس، امکان تأمین پیچ غیرفلزی نیز وجود دارد.
صفحه اتصال انبساطی دقیقاً در چه فاصله‌ای باید استفاده شود؟ فاصله‌ی استفاده به شرایط دمایی محیط و طول کل مسیر بستگی دارد و توسط کارشناسان فنی ناباک برای هر پروژه محاسبه می‌شود.
آیا امکان سفارش اتصالات به‌صورت جداگانه (بدون خرید سینی/نردبان) وجود دارد؟ بله، تمام اتصالات به‌صورت مجزا نیز قابل سفارش هستند؛ مثلاً برای تکمیل یا اصلاح مسیرهای موجود.

بسته‌بندی و حمل اتصالات سینی و نردبان کابل

اتصالات به‌دلیل ابعاد کوچک‌تر نسبت به سینی و نردبان، در بسته‌بندی‌های جعبه‌ای یا پالت مشترک با سایر اقلام سفارش ارسال می‌شوند؛ این کار هزینه‌ی حمل را برای پروژه‌هایی که سینی/نردبان و اتصالات را همزمان سفارش می‌دهند کاهش می‌دهد.

قیمت اتصالات سینی و نردبان کابل کامپوزیتی

قیمت هر نوع اتصال بر اساس نوع (استاندارد، قابل‌تنظیم، انبساطی، بست یا گیره) و تیراژ سفارش متفاوت است. برای دریافت لیست قیمت به‌روز و متناسب با تعداد و نوع دقیق موردنیاز پروژه، با واحد فروش ناباک کامپوزیت تماس بگیرید یا نقشه‌ی مسیر را ارسال کنید.

مراحل خرید اتصالات سینی و نردبان کابل از ناباک کامپوزیت

ارسال نقشه یا توضیح مسیر کابل‌کشی برای کارشناسان فنی.
دریافت لیست پیشنهادی اتصالات موردنیاز به همراه تعداد و قیمت.
تأیید سفارش و هماهنگی زمان تولید/ارسال.
دریافت مرسوله و نصب طبق راهنمای فنی ارسالی.

جمع‌بندی

اتصالات سینی و نردبان کابل کامپوزیتی ناباک، حلقه‌ی تکمیل‌کننده‌ی یک سیستم مدیریت کابل کاملاً کامپوزیتی است که با حفظ مقاومت به خوردگی و عایق الکتریکی در تمام نقاط اتصال، از افت کیفیت مسیر در طول عمر پروژه جلوگیری می‌کند. با تطابق ابعادی دقیق، تنوع کامل انواع اتصال و پشتیبانی فنی رایگان، انتخاب و نصب این متعلقات برای تیم‌های اجرایی ساده و بدون نگرانی خواهد بود.
