نردبان کابل کامپوزیتی FRP/GRP صنعتی

نردبان کابل کامپوزیتی FRP/GRP چیست؟

نردبان کابل کامپوزیتی FRP/GRP یک سیستم مسیردهی کابل با ساختار باز (دو ریل کناری و پله‌های عرضی به‌جای کف بسته) است که برای عبور حجم بالای کابل‌های قدرت در دهانه‌های باز و بدون نیاز به تکیه‌گاه متراکم به کار می‌رود. برخلاف سینی کابل که کف بسته دارد، فاصله‌ی بین پله‌های نردبان کابل، تهویه‌ی طبیعی و دسترسی آسان برای افزودن یا سرویس کابل‌ها را در پروژه‌های بزرگ صنعتی فراهم می‌کند. این محصول از الیاف شیشه‌ی پیوسته و رزین پلی‌استر یا وینیل‌استر با فرآیند پالتروژن تولید می‌شود و در برابر رطوبت، بخارات خورنده و اشعه‌ی UV مقاوم است.

راهنمای کامل و جامع‌تر: نردبان کابل کامپوزیتی FRP/GRP چیست؟ (ساختار، اجزا، استانداردها و مقایسه با نمونه‌ی فلزی) →

مزایای نردبان کابل کامپوزیتی نسبت به نوع فلزی

• مقاومت در برابر خوردگی: بدون زنگ‌زدگی در محیط مرطوب، ساحلی یا شیمیایی؛ نیازی به گالوانیزه یا رنگ‌آمیزی دوره‌ای ندارد.
• وزن سبک: حدود یک‌چهارم وزن نردبان فولادی هم‌ارز؛ امکان دهانه‌های بازتر بین تکیه‌گاه‌ها بدون افزایش بار روی سازه.
• عایق الکتریکی: جریان برق را هدایت نمی‌کند و خطر برق‌گرفتگی در صورت آسیب عایق کابل را کاهش می‌دهد.
• تهویه‌ی طبیعی: فاصله‌ی باز بین پله‌ها اجازه می‌دهد گرمای تولیدی کابل‌های قدرت بدون نیاز به سوراخ‌کاری اضافه تخلیه شود.
• دسترسی آسان برای سرویس: افزودن یا جایگزینی کابل بدون باز کردن درپوش انجام می‌شود.
• بدون نیاز به نگه‌داری دوره‌ای: رنگ در عمق ماده قرار دارد و با گذشت زمان پوسته‌پوسته یا کدر نمی‌شود.

انواع نردبان کابل کامپوزیتی ناباک

نردبان کابل استاندارد (Straight Ladder)

مقاطع مستقیم برای مسیرهای طولانی افقی یا عمودی؛ رایج‌ترین نوع برای کف‌کشی زیرزمین کابل یا مسیرهای هوایی روی رک تجهیزات.

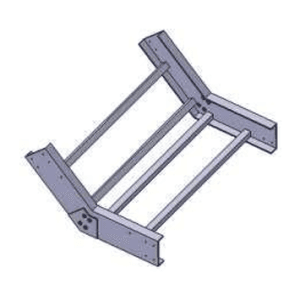

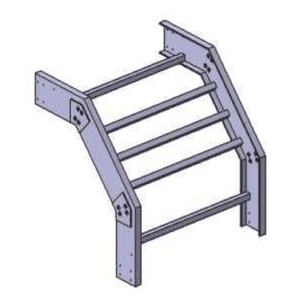

پیچ و زانویی نردبان کابل (Elbow/Bend)

برای تغییر جهت افقی یا عمودی مسیر بدون نیاز به برش دستی؛ زوایای رایج ۹۰ و ۴۵ درجه.

سه‌راهی و چهارراهی (Tee/Cross)

برای انشعاب مسیر کابل به چند جهت در تقاطع راهروهای کابل‌کشی.

صفحات اتصال و براکت نگه‌دارنده

برای اتصال قطعات نردبان به هم (Splice Plate) و نصب روی سازه یا دیوار (Wall/Ceiling Bracket) به‌صورت سازگار با همان جنس کامپوزیتی تولید می‌شود.

جدول ابعاد، وزن و ظرفیت بار نردبان کابل کامپوزیتی

عرض (mm)	ارتفاع ریل (mm)	فاصله‌ی پله‌ها (mm)	وزن تقریبی هر متر (kg)
150	75-100	300	2.20 - 3.00
300	75-100	300	3.50 - 4.60
450	100	300	5.00 - 6.20
600	100-150	300	6.80 - 8.50
900	150	300	10.50 - 12.80

فاصله‌ی استاندارد پله‌ها ۳۰۰ میلی‌متر است؛ در صورت نیاز پروژه به تراکم کابل بیشتر، فاصله‌ی سفارشی نیز قابل تولید است.

جدول مقایسه نردبان کابل با سینی کابل و نوع فلزی

ویژگی	نردبان کامپوزیتی	سینی کامپوزیتی	نردبان فلزی
تهویه	عالی (باز)	نیاز به سوراخ‌کاری	عالی (باز)
مقاومت به خوردگی	عالی	عالی	ضعیف پس از خط‌وخش
مناسب برای	کابل قدرت حجیم، دهانه‌ی باز	کابل مخابرات، محافظت کامل	کابل قدرت حجیم
وزن نسبی	سبک	سبک	سنگین
عایق الکتریکی	بله	بله	خیر

کاربردهای نردبان کابل کامپوزیتی در صنایع مختلف

• نفت، گاز و پتروشیمی: مسیر کابل قدرت حجیم بین واحدهای فرآیندی در محیط با بخارات خورنده.
• نیروگاه‌ها: کابل‌کشی طولانی روی رک‌های تجهیزات با نیاز به تهویه‌ی حرارتی.
• تصفیه‌خانه آب و فاضلاب: کابل‌کشی در تماس دائم با رطوبت و مواد گندزدا.
• صنایع دریایی و ساحلی: مقاومت در برابر رطوبت و آب شور در مسیرهای باز.
• معادن: مقاومت در برابر سایش، رطوبت و مواد شیمیایی معدنی در مسیرهای طولانی زیرزمینی.

روش تولید و مواد اولیه‌ی نردبان کابل کامپوزیتی

نردبان کابل ناباک با فرآیند پالتروژن تولید می‌شود: الیاف شیشه‌ی پیوسته همراه رزین پلی‌استر یا وینیل‌استر از قالب فولادی با مقطع ثابت عبور داده شده و در دمای کنترل‌شده پخت می‌شود. پله‌ها (Rungs) به‌صورت یکپارچه یا پرچ‌شده به ریل‌های کناری متصل می‌شوند تا استحکام اتصال در طول عمر پروژه حفظ شود.

راهنمای انتخاب نردبان کابل مناسب پروژه شما

• حجم و وزن کابل‌ها: عرض و فاصله‌ی تکیه‌گاه‌ها را بر اساس بار توزیع‌شده‌ی کابل‌ها انتخاب کنید.
• فاصله‌ی تکیه‌گاه (دهانه): هرچه دهانه بازتر باشد، ارتفاع ریل بیشتری لازم است تا افت خمشی کنترل شود.
• نیاز به تهویه: برای کابل‌های قدرت با گرمای بالا، نردبان کابل به سینی کابل ارجحیت دارد.
• محیط نصب: وجود مواد اسیدی/قلیایی یا رطوبت دائم نوع رزین را مشخص می‌کند.

اگر در تعیین این پارامترها مطمئن نیستید، مشخصات کلی پروژه را برای کارشناسان فنی ناباک ارسال کنید تا عرض، ارتفاع و فاصله‌ی تکیه‌گاه مناسب پیشنهاد شود.

کنترل کیفیت و استاندارد نردبان کابل کامپوزیتی ناباک

تولید نردبان کابل ناباک بر پایه‌ی الزامات ISO 9001 و با در نظر گرفتن استاندارد جامع محصولات پالترودی EN 13706 و آیین‌نامه‌ی NEMA FG 1 (بارگذاری و اتصالات سیستم‌های مسیردهی کابل کامپوزیتی) انجام می‌شود. پیش از ارسال، هر سری تولید از نظر ابعاد، استحکام اتصال پله به ریل و صافی سطح بازرسی می‌شود.

روش نصب و مونتاژ نردبان کابل کامپوزیتی

نصب نردبان کابل ناباک با پیچ و مهره یا بست‌های استاندارد روی براکت‌های دیواری، سقفی یا تکیه‌گاه‌های سازه‌ای انجام می‌شود و نیازی به جوشکاری یا عملیات حرارتی در محل نصب نیست. اتصال بین دو قطعه با صفحات اتصال (Splice Plate) و پیچ ضدزنگ صورت می‌گیرد تا مسیر کابل‌کشی بدون شکاف یا لبه‌ی برجسته یکپارچه بماند.

چرا نردبان کابل کامپوزیتی ناباک؟

ناباک کامپوزیت نردبان کابل را در طیف کاملی از عرض و ارتفاع، همراه با اتصالات سازگار (زانویی، سه‌راهی، صفحات اتصال) تولید می‌کند و امکان برش سفارشی مطابق نقشه‌ی پروژه را فراهم می‌سازد. تیم مهندسی در انتخاب عرض و فاصله‌ی تکیه‌گاه مناسب بر اساس حجم و وزن کابل‌ها همراه کارفرما و پیمانکار است.

پشتیبانی فنی پیش و پس از خرید

پیش از ثبت سفارش، کارشناسان فنی بر اساس حجم کابل‌کشی و دهانه‌ی تکیه‌گاه پروژه، عرض و ارتفاع نردبان پیشنهادی را اعلام می‌کنند. پس از تحویل هم واحد فنی برای هرگونه ابهام در نصب یا اتصال پاسخ‌گو است.

سوالات پرتکرار درباره‌ی نردبان کابل کامپوزیتی

• نردبان کابل بهتر است یا سینی کابل؟ برای کابل‌های قدرت پرگرما و دهانه‌ی باز، نردبان کابل به‌دلیل تهویه‌ی بهتر ارجح است؛ برای محافظت کامل کابل مخابرات، سینی کابل مناسب‌تر است.
• نردبان کابل کامپوزیتی چند سال عمر می‌کند؟ در محیط‌های خورنده به‌مراتب بیشتر از نوع فلزی، چون خورده نمی‌شود.
• آیا نردبان کابل کامپوزیتی نیاز به اتصال زمین دارد؟ خیر؛ چون عایق الکتریکی است، برخلاف نوع فلزی نیازی به اتصال زمین برای ایمنی جریان ندارد.
• حداکثر دهانه‌ی مجاز بین تکیه‌گاه‌ها چقدر است؟ بسته به عرض و بار کابل متغیر است؛ کارشناسان فنی ناباک بر اساس نقشه‌ی پروژه دهانه‌ی مجاز را محاسبه می‌کنند.
• آیا می‌توان نردبان کابل را در محل برش داد؟ بله، با ابزار برش دیسکی معمولی و بدون تجهیزات خاص.

پاسخ کامل به سوالات تخصصی بیشتر درباره‌ی سینی و نردبان کابل کامپوزیتی در صفحه‌ی سوالات متداول ناباک کامپوزیت موجود است.

بسته‌بندی، حمل و تحویل نردبان کابل کامپوزیتی

نردبان کابل‌ها برای جلوگیری از آسیب لبه‌ها در حین جابه‌جایی، بسته‌بندی و با نایلون محافظ پوشانده می‌شوند. به دلیل وزن سبک نسبت به فلز هم‌ارز، هزینه‌ی باربری برای طول مشابه به‌طور محسوسی پایین‌تر است.

قیمت نردبان کابل کامپوزیتی

قیمت نردبان کابل کامپوزیتی بسته به عرض، ارتفاع ریل، فاصله‌ی پله‌ها و حجم سفارش متفاوت است. برای دریافت لیست قیمت به‌روز، از طریق فرم تماس یا شماره‌های سایت با واحد فروش ناباک کامپوزیت در ارتباط باشید.

مراحل خرید و سفارش نردبان کابل کامپوزیتی ناباک

1. مشخص‌کردن حجم کابل‌کشی و دهانه‌ی تکیه‌گاه مورد نیاز پروژه
2. انتخاب عرض، ارتفاع ریل و فاصله‌ی پله‌ها — در صورت نیاز با مشاوره‌ی فنی رایگان
3. استعلام قیمت و زمان تحویل از واحد فروش
4. تأیید سفارش، تولید یا برش سفارشی مطابق نقشه
5. ارسال و تحویل به سراسر کشور

جمع‌بندی

نردبان کابل کامپوزیتی FRP/GRP برای پروژه‌هایی با حجم بالای کابل‌کشی قدرت، دهانه‌ی باز بین تکیه‌گاه‌ها و نیاز به تهویه‌ی طبیعی، جایگزین سبک‌تر، خورده‌ناپذیر و کم‌هزینه‌تر نسبت به نردبان فلزی است. ناباک کامپوزیت نردبان کابل را همراه با اتصالات سازگار (زانویی، سه‌راهی، صفحات اتصال) در طیف کاملی از عرض و ارتفاع تولید می‌کند. برای شروع، مشخصات پروژه را از طریق فرم تماس یا شماره‌های سایت با واحد فروش و فنی ناباک در میان بگذارید.
