سوالات متداول گریتینگ و محصولات کامپوزیتی FRP/GRP

گریتینگ FRP یا گریتینگ فایبرگلاس کامپوزیتی نوعی شبکه مهندسی‌شده ساخته شده از پلیمر تقویت‌شده با الیاف شیشه (Glass Fiber Reinforced Polymer) است که برای ایجاد سطوح عبور، کف‌سازی صنعتی، سکوهای کار، راهروها و پوشش کانال‌ها استفاده می‌شود.

برخلاف گریتینگ‌های فولادی که در محیط‌های مرطوب و شیمیایی دچار خوردگی می‌شوند، گریتینگ کامپوزیتی FRP به دلیل ساختار غیر فلزی، مقاومت بالایی در برابر خوردگی، اسیدها، مواد قلیایی، آب شور و بخارات شیمیایی دارد.

به همین دلیل در صنایع:

نفت و گاز

پتروشیمی

نیروگاه‌ها

آب و فاضلاب

صنایع غذایی

معادن

به عنوان یک راهکار مهندسی بلندمدت استفاده می‌شود.

گریتینگ قالبی کامپوزیتی FRP/GRP برخلاف گریتینگ فولادی، از اتصال سه‌بعدی رزین و الیاف شیشه ساخته می‌شود و فاقد نقاط ضعف فلز در برابر خوردگی است.

مهم‌ترین تفاوت‌ها:

مقاومت خوردگی: گریتینگ FRP = بسیار بالا | گریتینگ فولادی = نیازمند پوشش ضدخوردگی

وزن: گریتینگ FRP = حدود 70٪ کمتر | گریتینگ فولادی = سنگین

رسانایی برق: گریتینگ FRP = نارسانا | گریتینگ فولادی = رسانا

نگهداری: گریتینگ FRP = بسیار کم | گریتینگ فولادی = نیازمند رنگ و تعمیر

محیط شیمیایی: گریتینگ FRP = مناسب | گریتینگ فولادی = محدود

فرآیند تولید گریتینگ قالبی کامپوزیتی FRP/GRP شامل قرارگیری لایه‌های الیاف شیشه در داخل قالب، اشباع شدن با رزین ترموست و انجام فرآیند پخت کنترل‌شده است.

کیفیت نهایی محصول به عوامل زیر وابسته است:

نوع رزین (Polyester، Vinyl Ester، Epoxy)

درصد الیاف شیشه

جهت‌گیری الیاف

کیفیت قالب

دمای پخت

کنترل ضخامت باربرها

یک گریتینگ استاندارد صرفاً یک شبکه پلاستیکی نیست، بلکه یک قطعه مهندسی کامپوزیتی با طراحی مکانیکی مشخص است.

در مواد کامپوزیتی، الیاف شیشه نقش عنصر تحمل‌کننده بار را دارند و رزین وظیفه انتقال نیرو، محافظت از الیاف و ایجاد اتصال بین آنها را برعهده دارد.

با افزایش درصد الیاف:

مقاومت کششی افزایش می‌یابد

مدول الاستیسیته افزایش پیدا می‌کند

تغییر شکل کاهش می‌یابد

اما افزایش بیش از حد الیاف بدون افزایش مناسب رزین می‌تواند باعث کاهش کیفیت اتصال بین لایه‌ها شود.

بنابراین تولید گریتینگ کامپوزیتی FRP نیازمند تعادل دقیق بین Fiber Content و Resin Content است.

رزین وینیل‌استر در مقایسه با رزین پلی‌استر دارای ساختار شیمیایی مقاوم‌تری است و نفوذپذیری کمتری در برابر مواد شیمیایی دارد.

به همین دلیل در محیط‌هایی مانند:

مخازن اسید

واحدهای فرآیندی پتروشیمی

تصفیه‌خانه‌ها

محیط دریایی

از گریتینگ FRP با پایه رزین وینیل‌استر استفاده می‌شود.

انتخاب صحیح گریتینگ کامپوزیتی باید بر اساس پارامترهای مهندسی انجام شود:

میزان بارگذاری ثابت و متحرک

فاصله تیرهای نگهدارنده

دهانه آزاد

شرایط محیطی

نوع مواد شیمیایی موجود

دمای کاری

نیاز به سطح ضد لغزش

انتخاب صرفاً بر اساس قیمت می‌تواند باعث انتخاب محصول نامناسب برای پروژه شود.

گریتینگ قالبی FRP دارای ساختار شبکه‌ای یکپارچه بوده و نیرو را در چند جهت منتقل می‌کند.

در مقابل، گریتینگ Pultruded FRP دارای باربرهای طولی با درصد بالاتر الیاف ممتد است و برای دهانه‌های بزرگ‌تر و بارهای خطی بیشتر کاربرد دارد.

انتخاب بین این دو نوع باید بر اساس محاسبات سازه‌ای انجام شود.

در طراحی گریتینگ کامپوزیتی، ظرفیت تحمل بار بیشتر تحت تاثیر ممان اینرسی مقطع باربر قرار دارد.

افزایش ارتفاع باربر باعث افزایش چشمگیر مقاومت خمشی می‌شود، در حالی که افزایش صرفاً وزن محصول الزاماً باعث افزایش عملکرد مکانیکی نمی‌شود.

بله. ساختار کامپوزیتی FRP به دلیل ماهیت الیاف شیشه‌ای توانایی مناسبی در تحمل بارهای تکراری دارد، اما طراحی باید بر اساس تعداد سیکل بارگذاری و شرایط بهره‌برداری انجام شود.

پوشش گالوانیزه تنها یک لایه محافظ سطحی ایجاد می‌کند، اما FRP ذاتاً در تمام ضخامت خود مقاوم به خوردگی است.

در صورت آسیب سطحی در فولاد، خوردگی ادامه پیدا می‌کند، ولی ساختار پلیمری FRP فاقد این مکانیزم زنگ‌زدگی است.

گریتینگ کامپوزیتی FRP (Fiber Reinforced Polymer Grating) یک ماده مهندسی‌شده چندجزئی است که عملکرد آن حاصل ترکیب دقیق پلیمر و الیاف تقویت‌کننده است.

اجزای اصلی تشکیل‌دهنده:

1- الیاف شیشه (Fiberglass Reinforcement):

مهم‌ترین عامل ایجاد مقاومت مکانیکی بوده و نیروهای کششی و خمشی را تحمل می‌کند.

2- رزین ترموست (Thermosetting Resin):

وظیفه انتقال نیرو بین الیاف، محافظت از آنها در برابر محیط و ایجاد مقاومت شیمیایی را دارد.

3- افزودنی‌های ضد UV:

برای افزایش مقاومت در برابر تابش خورشید و شرایط فضای باز استفاده می‌شوند.

4- مواد ضد شعله (Fire Retardant Additives):

برای کاهش قابلیت اشتعال و افزایش ایمنی در محیط‌های صنعتی اضافه می‌شوند.

بنابراین کیفیت گریتینگ FRP تنها به نوع رزین یا الیاف وابسته نیست، بلکه به طراحی صحیح نسبت Fiber / Resin و کنترل فرآیند تولید بستگی دارد.

در گریتینگ قالبی FRP/GRP، الیاف شیشه در چند جهت داخل ساختار شبکه‌ای قرار می‌گیرند.

این آرایش باعث می‌شود نیروهای وارده فقط در یک مسیر منتقل نشوند، بلکه در جهات مختلف پخش شوند.

مزیت این ساختار:

مقاومت بهتر در برابر بارهای نقطه‌ای

عملکرد مناسب در سکوهای صنعتی

کاهش تمرکز تنش

افزایش دوام در شرایط بارگذاری متغیر

به همین دلیل گریتینگ قالبی کامپوزیتی برای بسیاری از کاربردهای صنعتی که بارگذاری چندجهته دارند، انتخاب مناسبی محسوب می‌شود.

مقاومت مکانیکی گریتینگ FRP تحت تاثیر چند پارامتر اصلی قرار دارد:

افزایش ارتفاع باربرها

افزایش ضخامت شبکه

استفاده از الیاف شیشه با کیفیت بالاتر

انتخاب رزین مناسب

افزایش درصد الیاف موثر

کنترل دقیق فرآیند پخت

طراحی صحیح فاصله مش‌ها

در طراحی صنعتی، افزایش مقاومت همیشه به معنی افزایش مواد نیست؛ بلکه ترکیب صحیح مواد و طراحی هندسی نقش اصلی را دارد.

در طراحی مکانیکی گریتینگ، مقاومت خمشی رابطه مستقیمی با ممان اینرسی مقطع دارد.

افزایش ارتفاع باربر باعث افزایش چشمگیر ممان اینرسی شده و توان تحمل بار را افزایش می‌دهد.

به همین دلیل یک گریتینگ FRP با ارتفاع بیشتر می‌تواند بدون افزایش وزن زیاد، بار بیشتری تحمل کند.

این موضوع در طراحی:

پل‌های عبور نفر

سکوهای صنعتی

کف کارخانه‌ها

اهمیت زیادی دارد.

تفاوت اصلی در مقاومت شیمیایی و طول عمر در محیط‌های سخت است.

گریتینگ FRP پلی‌استر:

مناسب برای:

محیط‌های عمومی

سالن‌های صنعتی

مسیرهای دسترسی

گریتینگ FRP وینیل‌استر:

مناسب برای:

پتروشیمی

اسیدشویی

صنایع معدنی

محیط دریایی

رزین وینیل‌استر دارای مقاومت بالاتر در برابر نفوذ مواد شیمیایی بوده و برای پروژه‌هایی با شرایط خورنده شدید توصیه می‌شود.

مقاومت شیمیایی گریتینگ GRP نتیجه ترکیب چند عامل است:

انتخاب رزین مناسب

درصد بالای شبکه پلیمری

پوشش کامل الیاف توسط رزین

کاهش نفوذپذیری ساختار

برخلاف فلزات که خوردگی از سطح آغاز می‌شود، ساختار کامپوزیتی FRP اساساً فاقد فرآیند اکسیداسیون فلزی است.

بله. گریتینگ فایبرگلاس FRP یکی از بهترین گزینه‌ها برای محیط‌های دریایی است.

دلایل:

مقاومت در برابر آب شور

عدم زنگ‌زدگی

وزن پایین

عدم نیاز به رنگ‌آمیزی دوره‌ای

به همین دلیل در:

اسکله‌ها

سکوهای دریایی

کشتی‌سازی

آب‌شیرین‌کن‌ها

استفاده می‌شود.

برای افزایش ایمنی عبور، سطح گریتینگ FRP می‌تواند به روش‌های مختلف ضد لغزش شود:

افزودن ذرات سیلیکا یا کانی‌های سخت

ایجاد سطح محدب (Concave)

پوشش زبر سطحی (Gritted Surface)

انتخاب نوع سطح به شرایط پروژه، میزان رطوبت و نوع کاربرد بستگی دارد.

ساختار پایه گریتینگ FRP از پلیمر و الیاف شیشه تشکیل شده و رسانایی الکتریکی بسیار پایینی دارد.

این ویژگی باعث افزایش ایمنی در محیط‌هایی مانند:

نیروگاه‌ها

تابلوهای برق

صنایع الکتریکی

محیط‌های دارای خطر شوک الکتریکی

می‌شود.

بله، در صورت استفاده از رزین مناسب و افزودنی‌های محافظ UV، گریتینگ غیر فلزی FRP برای استفاده طولانی‌مدت در فضای باز طراحی می‌شود.

عوامل موثر:

نوع رزین

رنگدانه مقاوم UV

کیفیت فرآیند تولید

هستند.

کنترل کیفیت گریتینگ کامپوزیتی FRP شامل بررسی:

ابعاد هندسی

ضخامت باربرها

یکنواختی سطح

درصد رزین و الیاف

مقاومت خمشی

مقاومت کششی

رفتار شعله

است.

استانداردهای متداول مورد استفاده شامل:

ASTM D790 (آزمون خمشی)

ASTM D638 (آزمون کششی)

ASTM E84 (رفتار شعله)

هستند.

هزینه واقعی یک محصول فقط قیمت خرید اولیه نیست، بلکه هزینه چرخه عمر (Life Cycle Cost) اهمیت دارد.

گریتینگ فولادی معمولاً نیازمند:

رنگ‌آمیزی

تعمیر پوشش ضدخوردگی

تعویض قطعات زنگ‌زده

است.

اما گریتینگ FRP:

زنگ نمی‌زند

نیاز به رنگ ندارد

در محیط‌های خورنده دوام بیشتری دارد

و در بلندمدت هزینه بهره‌برداری را کاهش می‌دهد.

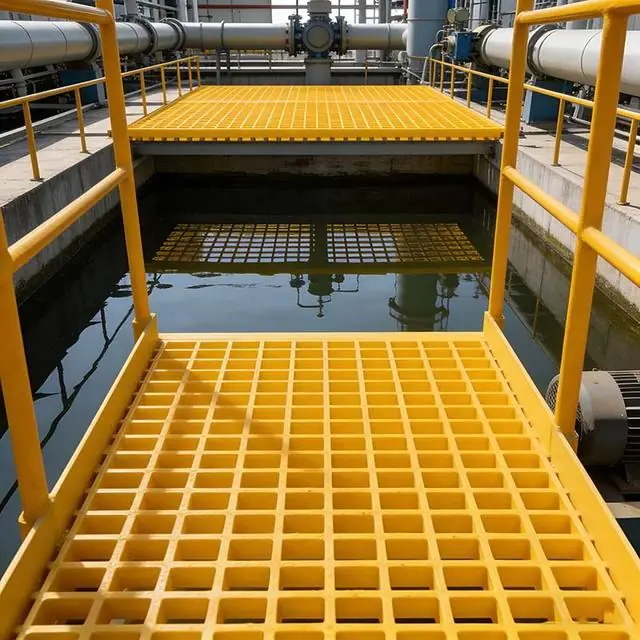

محیط تصفیه‌خانه‌ها دارای:

رطوبت دائمی

گازهای خورنده

مواد شیمیایی

است.

گریتینگ قالبی FRP به دلیل مقاومت بالا در برابر خوردگی و وزن کم، برای:

کانال‌ها

سکوهای دسترسی

پوشش تجهیزات

گزینه‌ای مناسب است.

انتخاب مش گریتینگ بر اساس:

نوع تردد

بار وارده

الزامات ایمنی

احتمال سقوط اجسام

انجام می‌شود.

مش‌های کوچک‌تر برای محیط‌هایی که ایمنی عبور اهمیت بیشتری دارد مناسب هستند، در حالی که مش‌های بزرگ‌تر برای کاهش وزن و افزایش عبور جریان هوا استفاده می‌شوند.

بله. گریتینگ کامپوزیتی FRP می‌تواند بر اساس نیاز پروژه طراحی و تولید شود.

موارد قابل سفارشی‌سازی:

ابعاد پنل

ارتفاع باربر

ضخامت

نوع رزین

رنگ

نوع سطح ضد لغزش

است.

در پروژه‌های صنعتی بزرگ، انتخاب گریتینگ باید بر اساس نقشه‌های اجرایی و شرایط بهره‌برداری انجام شود.

انتخاب گریتینگ کامپوزیتی FRP نباید صرفاً بر اساس ابعاد ظاهری یا قیمت انجام شود، بلکه باید بر اساس شرایط طراحی و بهره‌برداری پروژه انجام گیرد.

مهم‌ترین پارامترهای مهندسی عبارتند از:

نوع بارگذاری (Uniform Load / Point Load)

مقدار بار زنده و مرده

فاصله تیرهای نگهدارنده (Span)

طول دهانه آزاد

شرایط محیطی

نوع مواد شیمیایی موجود

دمای کاری

نیاز به سطح ضد لغزش

الزامات ایمنی پروژه

در پروژه‌های صنعتی، انتخاب صحیح گریتینگ FRP باعث افزایش عمر سازه و کاهش هزینه‌های تعمیرات دوره‌ای می‌شود.

ظرفیت باربری گریتینگ قالبی FRP/GRP بر اساس مجموعه‌ای از عوامل تعیین می‌شود:

ارتفاع باربرهای اصلی

ضخامت باربرها

فاصله شبکه‌ها

فاصله تکیه‌گاه‌ها

خواص مکانیکی کامپوزیت

نوع رزین و درصد الیاف

در محاسبات مهندسی، علاوه بر تحمل بار نهایی، میزان تغییر شکل مجاز (Deflection Limit) نیز اهمیت دارد.

معمولاً در طراحی صنعتی، محدود کردن خیز گریتینگ به اندازه‌ای که عملکرد و ایمنی مسیر عبور حفظ شود، یکی از معیارهای اصلی انتخاب است.

فاصله بین تیرهای نگهدارنده یکی از مهم‌ترین عوامل تعیین‌کننده ظرفیت گریتینگ FRP است.

هرچه فاصله تکیه‌گاه‌ها افزایش یابد:

گشتاور خمشی افزایش پیدا می‌کند

نیاز به ارتفاع بیشتر باربر وجود دارد

ضخامت و مقاومت گریتینگ باید افزایش یابد

به همین دلیل یک مدل گریتینگ ممکن است برای فاصله 600 میلی‌متر مناسب باشد اما برای دهانه 1200 میلی‌متر نیاز به طراحی متفاوت داشته باشد.

بله. نوع بارگذاری تاثیر مستقیمی بر انتخاب گریتینگ دارد.

برای عبور نفر معمولاً معیار اصلی:

ایمنی سقوط

مقاومت در برابر بار نقطه‌ای کفش

سطح ضد لغزش

است.

اما برای عبور:

چرخ دستی

لیفتراک

تجهیزات متحرک

نیاز به بررسی بار چرخ، سطح تماس و ضریب ایمنی وجود دارد.

بنابراین انتخاب گریتینگ غیر فلزی FRP باید بر اساس کاربرد واقعی انجام شود.

چگالی گریتینگ کامپوزیتی FRP تقریباً یک‌چهارم فولاد است.

کاهش وزن کف‌سازی باعث:

کاهش بار وارد شده به تیرهای زیرین

کاهش وزن کلی سازه

سهولت حمل و نصب

کاهش نیاز به تجهیزات سنگین نصب

می‌شود.

این موضوع در پروژه‌هایی مانند:

سکوهای دریایی

سازه‌های مرتفع

پل‌های دسترسی صنعتی

اهمیت زیادی دارد.

انتخاب ضخامت مناسب باید بر اساس:

بار طراحی

طول دهانه

نوع کاربری

میزان تردد

شرایط محیطی

انجام شود.

ضخامت بیشتر همیشه بهترین انتخاب نیست؛ بلکه باید بین:

ظرفیت باربری

وزن

هزینه

عملکرد مورد نیاز

تعادل برقرار شود.

در پروژه‌های ساده می‌توان از جداول فنی تولیدکنندگان استفاده کرد، اما در پروژه‌های صنعتی بزرگ، انتخاب باید بر اساس محاسبات مهندسی انجام شود.

مهندس مشاور باید اطلاعات زیر را بررسی کند:

بار طراحی

ضریب اطمینان

شرایط محیطی

استاندارد پروژه

و سپس مدل مناسب گریتینگ FRP را انتخاب نماید.

عوامل اصلی عبارتند از:

انتخاب اشتباه ظرفیت باربری

فاصله زیاد بین تکیه‌گاه‌ها

استفاده از رزین نامناسب برای محیط شیمیایی

نصب غیر اصولی

عدم استفاده از بست‌های مناسب

بسیاری از مشکلات عملکردی ناشی از انتخاب نادرست محصول است، نه ضعف ذاتی FRP.

ساپورت یا تکیه‌گاه باید:

سطح تماس کافی داشته باشد

باعث تمرکز تنش نشود

امکان انبساط حرارتی را فراهم کند

از آسیب به لبه‌های گریتینگ جلوگیری کند

همچنین استفاده از اتصالات مناسب FRP مانند کلیپس‌ها و بست‌های استاندارد باعث افزایش عمر سیستم می‌شود.

در مناطق مرطوب، فولاد حتی با پوشش محافظ ممکن است دچار خوردگی تدریجی شود.

اما گریتینگ مقاوم به خوردگی FRP به دلیل ساختار پلیمری:

زنگ نمی‌زند

پوسته نمی‌شود

نیاز به رنگ‌آمیزی ندارد

و برای محیط‌های:

دریایی

تصفیه‌خانه

صنایع شیمیایی

راهکار مناسب‌تری است.

مشخصات فنی باید شامل موارد زیر باشد:

نوع رزین مورد نیاز

نوع الیاف شیشه

ابعاد مش

ارتفاع گریتینگ

ضخامت باربرها

نوع سطح ضد لغزش

رنگ محصول

استانداردهای کنترل کیفیت

تست‌های مکانیکی مورد نیاز

مشخصات دقیق باعث جلوگیری از تامین محصولات غیر استاندارد و مقایسه صحیح پیشنهادهای فنی می‌شود.

در بسیاری از محیط‌های صنعتی خطرناک، استفاده از گریتینگ FRP به دلیل:

عدم ایجاد جرقه

مقاومت خوردگی

وزن کم

عایق بودن

مزیت دارد.

البته انتخاب نهایی باید مطابق الزامات پروژه، طبقه‌بندی منطقه خطر و استانداردهای مربوطه انجام شود.

انتخاب بر اساس شرایط سازه‌ای انجام می‌شود:

گریتینگ قالبی FRP:

مقاومت چندجهته

مناسب کف‌سازی عمومی

مقاومت عالی در محیط خورنده

گریتینگ Pultruded FRP:

مقاومت طولی بالاتر

مناسب دهانه‌های بزرگ‌تر

مناسب بارهای خطی بیشتر

انتخاب صحیح باعث بهینه شدن هزینه و عملکرد سازه می‌شود.

مواد کامپوزیتی برخلاف فلزات رفتار متفاوتی در برابر بارگذاری دارند.

در طراحی باید موارد زیر لحاظ شود:

تغییرات خواص مواد

شرایط محیطی

بارهای غیرمنتظره

عمر بهره‌برداری

استفاده از ضریب ایمنی مناسب باعث افزایش اطمینان عملکرد سازه در طول زمان می‌شود.

بهترین روش شامل مراحل زیر است:

بررسی شرایط محیطی پروژه

تعیین نوع بارگذاری

مشخص کردن فاصله تکیه‌گاه‌ها

انتخاب نوع رزین مناسب

انتخاب ارتفاع و ضخامت گریتینگ

بررسی استانداردها و مدارک فنی تولیدکننده

یک گریتینگ FRP مناسب باید همزمان دارای:

مقاومت مکانیکی کافی

مقاومت شیمیایی مناسب

ایمنی سطح

عمر طولانی

باشد.

گریتینگ فولادی به دلیل مقاومت مکانیکی بالا سال‌ها در صنایع مختلف استفاده شده است، اما در محیط‌های خورنده دارای محدودیت جدی است.

گریتینگ کامپوزیتی FRP به دلیل ساختار پلیمری، برخلاف فولاد دچار فرآیند اکسیداسیون و زنگ‌زدگی نمی‌شود.

مقایسه عملکرد:

به همین دلیل در صنایع نفت، گاز، پتروشیمی و تصفیه‌خانه‌ها، گریتینگ FRP یک جایگزین مهندسی برای فولاد محسوب می‌شود.

مقایسه مقاومت این دو ماده باید بر اساس نوع بارگذاری انجام شود.

فولاد دارای مدول الاستیسیته بالاتری است، اما گریتینگ FRP با طراحی صحیح می‌تواند نیازهای بسیاری از کاربردهای صنعتی را تامین کند.

مزیت FRP در این موارد است:

مقاومت ویژه بالا نسبت به وزن

عدم کاهش خواص در اثر خوردگی

عملکرد پایدار در طول زمان

در بسیاری از پروژه‌ها، کاهش وزن همراه با مقاومت کافی، باعث انتخاب گریتینگ فایبرگلاس FRP به جای فولاد شده است.

هر دو ماده نسبت به فولاد سبک‌تر هستند، اما تفاوت‌های مهمی دارند.

گریتینگ آلومینیومی:

وزن کم

ظاهر مناسب

قابلیت ماشین‌کاری خوب

اما:

در محیط‌های شیمیایی خاص محدودیت دارد

رسانای برق است

قیمت بالاتری دارد

گریتینگ کامپوزیتی FRP:

مقاومت شیمیایی بالاتر

نارسانا

ضد خوردگی

مناسب محیط‌های صنعتی سخت

است.

برای صنایع فرآیندی و محیط‌های خورنده، FRP معمولاً انتخاب مناسب‌تری است.

استنلس استیل مقاومت خوردگی خوبی دارد، اما:

وزن بالاتری دارد

هزینه اولیه بیشتری دارد

رسانای برق است

گریتینگ FRP:

وزن بسیار کمتر

نصب آسان‌تر

مقاومت شیمیایی عالی

عدم نیاز به پولیش یا نگهداری سطحی

دارد.

در پروژه‌هایی که کاهش وزن و مقاومت محیطی اهمیت دارد، گریتینگ غیر فلزی FRP گزینه اقتصادی‌تری در طول عمر پروژه است.

محیط‌های شیمیایی شامل موادی مانند:

اسیدها

بازها

حلال‌ها

بخارات خورنده

هستند.

فلزات در چنین محیط‌هایی به مرور دچار خوردگی می‌شوند، اما گریتینگ مقاوم به خوردگی FRP با انتخاب رزین مناسب، مقاومت بسیار بالاتری ارائه می‌دهد.

به همین دلیل در:

کارخانه‌های اسید

پتروشیمی

صنایع معدنی

کاربرد گسترده‌ای دارد.

گریتینگ قالبی کامپوزیتی FRP/GRP یک محصول مهندسی‌شده است که برای تحمل بار طراحی شده است.

تفاوت آن با کامپوزیت‌های عمومی:

درصد کنترل‌شده الیاف

طراحی شبکه‌ای

کنترل ضخامت باربرها

تست مکانیکی

استاندارد تولید

است.

هر ماده کامپوزیتی الزاماً مناسب ساخت گریتینگ نیست؛ زیرا گریتینگ باید همزمان مقاومت، ایمنی و دوام داشته باشد.

PVC و پلاستیک‌های معمولی دارای مقاومت مکانیکی محدود هستند.

اما گریتینگ فایبرگلاس FRP به دلیل تقویت شدن با الیاف شیشه دارای:

مقاومت کششی بالاتر

مقاومت خمشی بیشتر

پایداری ابعادی بهتر

مقاومت حرارتی بالاتر

است.

FRP یک پلیمر تقویت‌شده مهندسی است، نه یک پلاستیک ساده.

برای مقایسه اقتصادی باید هزینه چرخه عمر بررسی شود.

ممکن است قیمت اولیه فولاد کمتر باشد، اما هزینه‌های زیر در طول زمان اضافه می‌شود:

رنگ‌آمیزی

تعمیر خوردگی

تعویض قطعات

توقف تولید

گریتینگ FRP به دلیل عدم خوردگی و نیاز نگهداری پایین، در بسیاری از پروژه‌ها هزینه نهایی کمتری ایجاد می‌کند.

گریتینگ FRP به دلیل ساختار پلیمری، رسانایی الکتریکی بسیار پایینی دارد.

این ویژگی آن را برای محیط‌هایی مانند:

نیروگاه‌ها

اتاق‌های تجهیزات برق

صنایع الکتریکی

مناسب می‌کند.

البته طراحی ایمنی نهایی باید مطابق استانداردهای پروژه انجام شود.

انتخاب گریتینگ باید بر اساس شرایط پروژه انجام شود.

گریتینگ کامپوزیتی FRP انتخاب مناسب‌تری است زمانی که پروژه دارای:

✔ محیط خورنده

✔ رطوبت دائمی

✔ مواد شیمیایی

✔ نیاز به وزن کم

✔ الزام عایق بودن

✔ کاهش هزینه نگهداری

باشد.

به همین دلیل بسیاری از صنایع مدرن، FRP را به عنوان جایگزین هوشمند گریتینگ‌های فلزی انتخاب می‌کنند.

ناباک کامپوزیت با تمرکز بر تولید محصولات کامپوزیتی FRP/GRP، گریتینگ‌هایی را ارائه می‌دهد که بر اساس اصول مهندسی مواد، انتخاب صحیح رزین، تقویت با الیاف شیشه و کنترل فرآیند تولید طراحی شده‌اند.

هدف ناباک تولید محصولی صرفاً جایگزین فلز نیست؛ بلکه ارائه یک راهکار مهندسی با عمر بهره‌برداری بالا، مقاومت خوردگی و کاهش هزینه چرخه عمر پروژه است.

کیفیت گریتینگ FRP به مجموعه‌ای از عوامل وابسته است:

انتخاب مواد اولیه استاندارد

کنترل نسبت رزین و الیاف

دقت قالب تولید

کنترل ابعادی

بررسی خواص مکانیکی

کنترل کیفیت نهایی

در ناباک کامپوزیت، فرآیند تولید بر اساس اصول مهندسی کامپوزیت و نیازهای واقعی پروژه‌های صنعتی انجام می‌شود.

بله. گریتینگ کامپوزیتی FRP می‌تواند بر اساس شرایط پروژه طراحی شود.

موارد قابل سفارشی‌سازی:

ابعاد پنل

ارتفاع باربر

نوع رزین

رنگ

نوع سطح ضد لغزش

شرایط محیطی پروژه

این قابلیت باعث می‌شود محصول نهایی دقیقاً مطابق نیاز مهندس مشاور و کارفرما انتخاب شود.

تفاوت اصلی در نگاه مهندسی به محصول است.

تولید گریتینگ FRP تنها تولید یک شبکه کامپوزیتی نیست؛ بلکه نیازمند شناخت:

رفتار مواد کامپوزیتی

شرایط محیطی

طراحی سازه‌ای

الزامات صنعتی

است.

ناباک کامپوزیت با رویکرد تخصصی FRP تلاش می‌کند محصول را بر اساس کاربرد واقعی پروژه ارائه کند.

حرکت صنایع به سمت کاهش وزن، افزایش دوام و کاهش هزینه‌های نگهداری باعث شده مواد کامپوزیتی نقش مهم‌تری پیدا کنند.

گریتینگ FRP ناباک با ویژگی‌هایی مانند:

مقاومت خوردگی بالا

وزن کم

طول عمر زیاد

عدم نیاز به رنگ‌آمیزی

عملکرد پایدار

یک گزینه مهندسی برای نسل جدید سازه‌های صنعتی محسوب می‌شود.

قبل از خرید گریتینگ کامپوزیتی FRP، خریدار باید صرفاً به قیمت یا ظاهر محصول توجه نکند، بلکه مدارک و مشخصات فنی محصول را بررسی نماید.

مهم‌ترین اطلاعاتی که باید از تولیدکننده دریافت شود:

نوع رزین مصرفی (Polyester / Vinyl Ester / Epoxy)

نوع الیاف تقویت‌کننده

درصد تقریبی الیاف شیشه

ابعاد شبکه (Mesh Size)

ارتفاع و ضخامت باربرها

وزن واحد سطح

ظرفیت باربری

استانداردهای تولید و آزمون

یک تولیدکننده حرفه‌ای باید بتواند مشخصات فنی محصول را به صورت مستند ارائه کند.

کیفیت گریتینگ FRP تنها از ظاهر قابل تشخیص نیست، اما برخی نشانه‌های مهم وجود دارد:

یکنواختی سطح محصول

عدم وجود حباب یا تخلخل زیاد

یکنواخت بودن ضخامت باربرها

توزیع مناسب الیاف

لبه‌های تمیز و بدون شکستگی

ثبات ابعادی

همچنین باید مدارک فنی، نتایج آزمون‌ها و مشخصات مواد اولیه بررسی شود.

رزین بخش اصلی مقاومت شیمیایی گریتینگ کامپوزیتی است.

انتخاب رزین باید بر اساس شرایط محیطی انجام شود:

رزین پلی‌استر:

برای محیط‌های عمومی و کم‌خورنده مناسب است.

رزین وینیل‌استر:

برای محیط‌های:

اسیدی

پتروشیمی

دریایی

شیمیایی

انتخاب مناسب‌تری است.

خرید گریتینگ FRP بدون اطلاع از نوع رزین می‌تواند باعث کاهش عمر واقعی محصول شود.

وزن به تنهایی معیار کافی نیست.

یک گریتینگ FRP با وزن بیشتر الزاماً کیفیت بالاتری ندارد.

پارامترهای مهم‌تر عبارتند از:

طراحی مقطع باربر

ارتفاع گریتینگ

نوع الیاف

درصد رزین

خواص مکانیکی

ممکن است دو محصول وزن مشابهی داشته باشند اما ظرفیت باربری متفاوتی ارائه دهند.

برای اطمینان از کیفیت محصول، امکان درخواست نتایج آزمون‌های کنترل کیفیت وجود دارد.

مهم‌ترین تست‌ها:

تست مقاومت خمشی (Flexural Test)

تست مقاومت کششی (Tensile Test)

تست سختی و کیفیت سطح

تست اشتعال‌پذیری

بررسی جذب آب

این آزمون‌ها نشان‌دهنده عملکرد واقعی گریتینگ در شرایط کاری هستند.

الیاف شیشه عامل اصلی تحمل بار در کامپوزیت FRP است.

در محصول با کیفیت:

الیاف باید به صورت یکنواخت توزیع شده باشند.

رزین باید کاملاً الیاف را پوشش دهد.

مناطق بدون تقویت‌کننده نباید وجود داشته باشد.

تولیدکنندگان معتبر معمولاً اطلاعات مربوط به ساختار کامپوزیت و فرآیند تولید را ارائه می‌کنند.

استانداردها مشخص می‌کنند محصول از نظر:

خواص مکانیکی

رفتار حرارتی

مقاومت محیطی

کیفیت ساخت

در چه سطحی قرار دارد.

برای پروژه‌های صنعتی، وجود مدارک فنی و نتایج آزمون‌ها باعث کاهش ریسک انتخاب محصول نامناسب می‌شود.

ظرفیت باربری باید بر اساس شرایط واقعی پروژه بررسی شود، نه فقط یک عدد کلی در کاتالوگ.

پارامترهای مهم:

فاصله تکیه‌گاه‌ها

نوع بار (نقطه‌ای یا گسترده)

میزان تردد

دهانه آزاد

ضریب ایمنی طراحی

یک گریتینگ ممکن است برای یک دهانه مناسب باشد اما در فاصله بزرگ‌تر عملکرد مطلوبی نداشته باشد.

قیمت پایین ممکن است ناشی از کاهش کیفیت در بخش‌هایی مانند:

نوع رزین

درصد الیاف

ضخامت واقعی

کنترل فرآیند تولید

باشد.

در پروژه‌های صنعتی باید هزینه چرخه عمر بررسی شود.

محصول با کیفیت بالاتر ممکن است قیمت اولیه بیشتری داشته باشد اما به دلیل:

عدم خوردگی

کاهش تعمیرات

عمر طولانی‌تر

هزینه نهایی کمتری ایجاد کند.

برای خرید حرفه‌ای گریتینگ کامپوزیتی FRP پیشنهاد می‌شود مدارک زیر بررسی شود:

دیتاشیت فنی محصول

مشخصات مواد اولیه

جدول باربری

نقشه ابعادی

روش نصب پیشنهادی

دستورالعمل نگهداری

گواهی‌های کنترل کیفیت

وجود این مدارک نشان‌دهنده رویکرد مهندسی تولیدکننده است.

گریتینگ پالترودی FRP یا Pultruded FRP Grating نوعی گریتینگ کامپوزیتی است که از مونتاژ پروفیل‌های پالترود شده ساخته می‌شود.

در فرآیند پالترودینگ، الیاف شیشه پیوسته با رزین آغشته شده و از داخل قالب گرم عبور داده می‌شوند تا پروفیل‌هایی با مقطع ثابت تولید شود.

تفاوت اصلی:

گریتینگ قالبی FRP:

ساختار شبکه‌ای یکپارچه

انتقال بار چندجهته

مناسب کاربردهای عمومی

گریتینگ پالترودی FRP:

دارای باربرهای طولی با الیاف ممتد

مقاومت خمشی بالاتر در جهت طولی

مناسب دهانه‌های بزرگ و بارهای سنگین

گریتینگ پالترودی FRP به دلیل داشتن پروفیل‌های باربر با الیاف ممتد، نسبت مقاومت به وزن بسیار بالایی دارد.

کاربردهای اصلی:

سکوهای صنعتی

پل‌های دسترسی

مسیرهای عبور طولانی

نیروگاه‌ها

صنایع نفت و گاز

در پروژه‌هایی که فاصله بین تیرهای زیرین زیاد است، این نوع گریتینگ عملکرد سازه‌ای بهتری ارائه می‌دهد.

تولید گریتینگ پالترودی FRP شامل مراحل زیر است:

عبور الیاف شیشه از سیستم رزین‌زنی

عبور مواد از قالب گرم

پخت رزین و تشکیل پروفیل FRP

برش پروفیل‌ها

مونتاژ شبکه گریتینگ

اتصال مکانیکی قطعات

در این روش، الیاف اصلی در جهت طولی کاملاً پیوسته هستند و باعث افزایش مقاومت مکانیکی می‌شوند.

الیاف ممتد باعث می‌شوند نیرو در مسیر اصلی بار بدون قطع شدن منتقل شود.

مزایا:

مقاومت خمشی بالاتر

تحمل بارهای خطی بیشتر

کاهش تغییر شکل

عملکرد بهتر در دهانه‌های بزرگ

به همین دلیل گریتینگ Pultruded FRP برای کاربردهای سازه‌ای سنگین‌تر انتخاب می‌شود.

این موضوع به طراحی محصول بستگی دارد، اما به طور کلی گریتینگ پالترودی برای دهانه‌هایی که نیاز به:

فاصله بیشتر بین تکیه‌گاه‌ها

تحمل بار بالاتر

کاهش تعداد ساپورت‌ها

دارند مناسب‌تر است.

انتخاب نهایی باید بر اساس جدول باربری و محاسبات مهندسی انجام شود.

گریتینگ پالترودی دارای باربرهایی است که درصد بالاتری از الیاف ممتد دارند.

بنابراین:

در جهت اصلی بار مقاومت بیشتری دارد.

برای بارهای خطی بهتر عمل می‌کند.

امکان طراحی برای دهانه‌های بزرگ‌تر دارد.

در مقابل، گریتینگ قالبی در تحمل بارهای چندجهته مزیت دارد.

پروفیل‌های رایج:

I Shape

T Shape

Rectangular Bar

Square Bar

هستند.

انتخاب شکل پروفیل بر اساس:

ظرفیت باربری

وزن مورد نیاز

شرایط نصب

انجام می‌شود.

چگالی FRP کمتر از فولاد است، اما به دلیل طراحی مهندسی و جهت‌گیری الیاف، مقاومت ویژه بالایی ایجاد می‌شود.

نتیجه:

حمل آسان‌تر

نصب سریع‌تر

کاهش بار مرده سازه

است.

بله.

به دلیل ساختار پلیمری و انتخاب رزین مناسب، در برابر:

رطوبت

آب شور

مواد شیمیایی

بخارات خورنده

مقاومت بسیار خوبی دارد.

رزین‌های متداول:

Polyester Resin

برای محیط‌های عمومی

Vinyl Ester Resin

برای محیط‌های شیمیایی و خورنده

Epoxy Resin

برای کاربردهای خاص با نیاز مکانیکی بالا

انتخاب رزین باید بر اساس شرایط بهره‌برداری باشد.

زیرا این صنایع نیازمند محصولی هستند که:

وزن کم داشته باشد

در برابر خوردگی مقاوم باشد

نیاز به تعمیرات کم داشته باشد

در محیط‌های خطرناک عملکرد مطمئن داشته باشد

گریتینگ پالترودی FRP این نیازها را تامین می‌کند.

اتصالات معمولاً به روش مکانیکی انجام می‌شوند:

کلیپس‌های FRP

بست‌های استیل ضدزنگ

پیچ و مهره

اتصال گیره‌ای

نوع اتصال باید بر اساس شرایط پروژه انتخاب شود.

FRP قابلیت جوشکاری مانند فلزات ندارد.

بنابراین اتصال توسط:

پیچ

بست

کلیپس

انجام می‌شود.

این روش باعث حفظ ساختار کامپوزیت و جلوگیری از آسیب حرارتی می‌شود.

معمولاً از:

استیل ضدزنگ Stainless Steel

فولاد پوشش‌دار مقاوم به خوردگی

استفاده می‌شود.

انتخاب اتصال باید با توجه به محیط شیمیایی پروژه انجام شود.

بله.

اما باید از ابزار مناسب استفاده شود:

دیسک برش الماسه

ابزار مخصوص کامپوزیت

پس از برش، لبه‌ها باید طبق دستورالعمل سازنده محافظت شوند.

انتخاب صحیح گریتینگ پالترودی کامپوزیتی FRP باید بر اساس شرایط واقعی پروژه انجام شود، نه فقط ابعاد ظاهری محصول.

پارامترهای اصلی عبارتند از:

مقدار بارگذاری زنده و مرده

فاصله بین تکیه‌گاه‌ها (Span)

جهت قرارگیری باربرها

طول دهانه آزاد

شرایط محیطی و خورندگی

دمای کاری

نوع تردد (نفر، چرخ دستی، تجهیزات صنعتی)

الزامات ایمنی سطح

در گریتینگ Pultruded FRP، جهت قرارگیری باربرهای اصلی اهمیت بسیار زیادی دارد، زیرا بیشترین مقاومت در راستای الیاف ممتد ایجاد می‌شود.

در گریتینگ پالترودی FRP، باربرهای اصلی دارای الیاف شیشه ممتد در یک جهت هستند.

بنابراین:

قرارگیری صحیح باربرها روی تیرهای نگهدارنده باعث انتقال بهینه نیرو می‌شود.

نصب اشتباه می‌تواند باعث کاهش ظرفیت تحمل بار شود.

برخلاف برخی گریتینگ‌های قالبی که رفتار چندجهته دارند، در گریتینگ پالترودی جهت باربری باید در نقشه نصب مشخص شود.

برای دهانه‌های بلند معمولاً از گریتینگ‌هایی با:

ارتفاع بیشتر باربر

ضخامت بالاتر پروفیل

درصد الیاف بالاتر

طراحی سازه‌ای دقیق‌تر

استفاده می‌شود.

هدف اصلی کاهش:

خیز (Deflection)

تنش خمشی

ارتعاش

در طول بهره‌برداری است.

خیز مقدار تغییر شکل گریتینگ تحت اثر بار است.

در طراحی صنعتی فقط تحمل شکست اهمیت ندارد، بلکه میزان تغییر شکل نیز باید کنترل شود.

خیز بیش از حد می‌تواند باعث:

احساس ناامنی هنگام عبور

آسیب به اتصالات

کاهش عمر بهره‌برداری

شود.

به همین دلیل انتخاب گریتینگ کامپوزیتی FRP باید بر اساس محدودیت‌های خیز مجاز انجام شود.

شکل مقطع باربر تاثیر مستقیمی بر عملکرد مکانیکی دارد.

پروفیل I شکل:

مقاومت خمشی بالاتر

مناسب بارهای سنگین‌تر

مناسب دهانه‌های بزرگ

پروفیل T شکل:

وزن کمتر

مناسب کاربردهای عمومی‌تر

نصب آسان‌تر

انتخاب مقطع باید بر اساس طراحی سازه‌ای پروژه انجام شود.

بله، در صورت انتخاب صحیح طراحی امکان استفاده برای برخی کاربردهای دارای بار چرخ وجود دارد.

مواردی که باید بررسی شود:

وزن وسیله نقلیه

بار هر چرخ

سطح تماس چرخ

فاصله تکیه‌گاه‌ها

نوع پروفیل گریتینگ

انتخاب بدون محاسبه ممکن است باعث آسیب به محصول شود.

گریتینگ فلزی معمولاً مقاومت اولیه بالایی دارد، اما در محیط‌های خورنده مشکلاتی مانند:

زنگ‌زدگی

کاهش ضخامت

نیاز به رنگ و تعمیرات

ایجاد می‌کند.

گریتینگ پالترودی FRP:

وزن کمتر دارد.

مقاومت خوردگی بالاتری دارد.

نیاز نگهداری کمتری دارد.

نصب سریع‌تری دارد.

بله، اما انتخاب رزین و طراحی باید متناسب با محدوده دمایی پروژه باشد.

عوامل موثر:

نوع رزین

شرایط محیط

مدت زمان قرارگیری در دما

در کاربردهای صنعتی دمای کاری باید هنگام سفارش مشخص شود.

محیط‌های دریایی دارای شرایط سختی مانند:

آب شور

رطوبت دائمی

نمک

خوردگی شدید

هستند.

گریتینگ FRP پالترودی به دلیل عدم زنگ‌زدگی و وزن پایین برای:

اسکله‌ها

سکوهای دریایی

پل‌های دسترسی

انتخاب مناسبی است.

انتخاب مش به عوامل زیر بستگی دارد:

نوع تردد

نیاز به عبور هوا و نور

جلوگیری از سقوط اجسام

شرایط ایمنی

مش کوچک‌تر:

ایمنی بیشتر

جلوگیری از سقوط قطعات کوچک

مش بزرگ‌تر:

وزن کمتر

عبور بهتر جریان هوا

ایجاد می‌کند.

بله.

سطح گریتینگ پالترودی FRP می‌تواند با روش‌هایی مانند:

پوشش ذرات ساینده

ایجاد سطح زبر صنعتی

به حالت ضد لغزش تولید شود.

این نوع برای محیط‌های:

روغنی

مرطوب

شیمیایی

مناسب است.

گریتینگ Heavy Duty برای شرایط بارگذاری بالاتر طراحی می‌شود.

ویژگی‌ها:

پروفیل‌های ضخیم‌تر

ارتفاع بیشتر

ظرفیت باربری بالاتر

مناسب تجهیزات صنعتی

است.

کیفیت ساختار کامپوزیت از طریق بررسی:

یکنواختی سطح

عدم وجود حباب

کیفیت پوشش رزین

درصد تقویت‌کننده

تست‌های مکانیکی

ارزیابی می‌شود.

در صنعت معمولاً استانداردهایی برای بررسی خواص مکانیکی و عملکرد مواد کامپوزیتی استفاده می‌شوند.

موارد بررسی:

مقاومت خمشی

مقاومت کششی

رفتار شعله

دوام محیطی

استانداردهای پروژه باید قبل از خرید مشخص شوند.

هزینه واقعی شامل:

خرید

نصب

تعمیرات

تعویض

توقف تولید

است.

اگرچه ممکن است قیمت اولیه FRP بیشتر باشد، اما کاهش هزینه‌های:

رنگ‌آمیزی

ضدخوردگی

تعمیرات دوره‌ای

باعث اقتصادی شدن آن در طول عمر پروژه می‌شود.

اشتباهات رایج:

انتخاب فقط بر اساس قیمت

بررسی نکردن ظرفیت باربری

بی‌توجهی به جهت نصب

انتخاب رزین نامناسب

عدم بررسی شرایط محیطی

انتخاب گریتینگ باید یک تصمیم مهندسی باشد.

نکات مهم:

استفاده از اتصالات استاندارد

جلوگیری از آسیب لبه‌ها

رعایت فاصله تکیه‌گاه‌ها

نصب صحیح باربرهای اصلی

جلوگیری از تمرکز بار نقطه‌ای

اجرای صحیح به اندازه کیفیت تولید اهمیت دارد.

FRP مانند فولاد قابلیت جوشکاری ندارد.

اتصال مکانیکی:

ساختار کامپوزیت را حفظ می‌کند.

امکان تعمیر و تعویض را فراهم می‌کند.

از آسیب حرارتی جلوگیری می‌کند.

در پروژه‌های EPC معمولاً انتخاب بر اساس:

مشخصات فنی پروژه

استانداردهای کارفرما

بارگذاری طراحی

شرایط محیطی

مدارک فنی سازنده

انجام می‌شود.

تولیدکننده باید توانایی ارائه دیتاشیت و مدارک مهندسی داشته باشد.

مهم‌ترین مزیت، ترکیب همزمان چند ویژگی مهندسی است:

مقاومت بالا نسبت به وزن

مقاومت خوردگی

عمر طولانی

نصب آسان

عدم رسانایی برق

کاهش هزینه نگهداری

به همین دلیل گریتینگ Pultruded FRP به عنوان یک راهکار مدرن برای جایگزینی سیستم‌های فلزی در بسیاری از صنایع استفاده می‌شود.

دیتاشیت فنی مهم‌ترین سند برای ارزیابی یک گریتینگ کامپوزیتی FRP است.

مواردی که باید بررسی شوند:

ارتفاع باربرها

ضخامت پروفیل‌ها

فاصله شبکه‌ها

ظرفیت تحمل بار

میزان خیز مجاز

وزن واحد سطح

نوع رزین

مقاومت شیمیایی

انتخاب گریتینگ Pultruded FRP نباید فقط بر اساس ظاهر یا ابعاد انجام شود؛ بلکه باید با شرایط واقعی پروژه تطبیق داده شود.

اگرچه هر دو محصول از فرآیند پالترودینگ تولید می‌شوند، اما کاربرد و طراحی آنها متفاوت است.

پروفیل FRP معمولی برای:

سازه‌های سبک

قاب‌ها

دستک‌ها

استفاده می‌شود.

اما گریتینگ پالترودی FRP برای:

تحمل بار سطحی

عبور نفر

ایجاد کف صنعتی

طراحی شده و دارای آرایش شبکه‌ای مهندسی‌شده است.

جایگزینی فولاد با گریتینگ FRP زمانی اهمیت پیدا می‌کند که پروژه با مشکلات زیر مواجه باشد:

خوردگی شدید

هزینه بالای تعمیرات

وزن زیاد سازه

نیاز به عایق الکتریکی

گریتینگ پالترودی کامپوزیتی FRP علاوه بر کاهش وزن، عملکرد پایدارتری در محیط‌های خورنده ارائه می‌دهد.

در نقشه‌های اجرایی باید موارد زیر مشخص باشد:

جهت قرارگیری باربرها

فاصله تکیه‌گاه‌ها

نوع بارگذاری

ابعاد دهانه

سپس بر اساس جدول باربری سازنده، مدل مناسب انتخاب می‌شود.

در پروژه‌های حساس، بررسی مهندسی شامل تحلیل:

تنش خمشی

تغییر شکل

ضریب اطمینان

نیز انجام می‌شود.

در فرآیند پالترودینگ، بخش اصلی الیاف شیشه به صورت ممتد در جهت طولی قرار می‌گیرد.

این موضوع باعث می‌شود:

مقاومت کششی در جهت الیاف افزایش یابد.

بارهای طولی بهتر منتقل شوند.

ظرفیت تحمل بار افزایش پیدا کند.

به همین دلیل جهت نصب گریتینگ پالترودی باید دقیقاً مطابق دستورالعمل سازنده باشد.

افزایش ارتفاع باربر معمولاً زمانی لازم است که:

دهانه بین تکیه‌گاه‌ها افزایش یابد.

بار عبوری بیشتر شود.

محدودیت خیز وجود داشته باشد.

ارتفاع بیشتر باعث افزایش ممان اینرسی مقطع شده و مقاومت خمشی را افزایش می‌دهد.

بله.

گریتینگ FRP برای پله‌های صنعتی به دلیل:

وزن کم

سطح ضد لغزش

مقاومت خوردگی

نصب آسان

گزینه مناسبی است.

در طراحی پلکان باید مواردی مانند:

عرض پله

ارتفاع پله

بارگذاری

نوع اتصال

بررسی شود.

اتصالات رایج عبارتند از:

کلیپس‌های استاندارد FRP

بست‌های M شکل

بست‌های L شکل

پیچ و مهره استیل ضدزنگ

اتصالات سفارشی پروژه

انتخاب اتصال باید با توجه به:

لرزش

خوردگی محیط

امکان باز کردن پنل

انجام شود.

اگر اتصال بیش از حد سفت شود یا فشار نقطه‌ای ایجاد کند، ممکن است باعث:

ترک موضعی

شکست لبه‌ها

کاهش عمر محصول

شود.

اتصالات گریتینگ FRP باید نیروی مناسب را منتقل کنند بدون اینکه تنش متمرکز ایجاد شود.

بررسی کیفیت باید شامل موارد زیر باشد:

بررسی یکنواختی پروفیل‌ها

کنترل ابعاد

بررسی کیفیت سطح

بررسی مدارک فنی

مشاهده نتایج آزمون‌ها

محصول حرفه‌ای باید دارای مشخصات قابل ردیابی باشد.

تفاوت معمولاً در موارد زیر مشخص می‌شود:

محصول با کیفیت:

الیاف یکنواخت

رزین مناسب

ابعاد دقیق

سطح پایدار

ظرفیت باربری مشخص

محصول ضعیف:

تغییر ابعاد

رزین بیش از حد

الیاف ناکافی

عدم ارائه دیتاشیت

دارد.

بله.

در محیط‌های شیمیایی باید موارد زیر بررسی شود:

نوع ماده شیمیایی

غلظت

دما

مدت تماس

برای شرایط سخت معمولاً رزین‌های مقاوم‌تر مانند Vinyl Ester انتخاب می‌شوند.

یکی از اشتباهات رایج، انتخاب محصول فقط بر اساس قیمت یا ابعاد مشابه است.

در حالی که باید بررسی شود:

آیا ظرفیت باربری مناسب است؟

آیا رزین با محیط سازگار است؟

آیا اتصال مناسب انتخاب شده؟

آیا نصب مطابق دستورالعمل انجام می‌شود؟

گریتینگ FRP یک محصول مهندسی است، نه یک کالای عمومی.

برای ارائه پیشنهاد فنی صحیح باید اطلاعات زیر ارائه شود:

نقشه محل نصب

ابعاد دهانه‌ها

نوع بارگذاری

شرایط محیطی

دمای کاری

نیاز به سطح ضد لغزش

رنگ مورد نظر

الزامات استاندارد پروژه

این اطلاعات باعث انتخاب دقیق‌تر محصول می‌شود.

گریتینگ پالترودی FRP یک محصول مهندسی است که کیفیت آن به عوامل زیادی وابسته است:

دانش مواد کامپوزیتی

طراحی پروفیل

کنترل فرآیند پالترودینگ

انتخاب رزین

کنترل کیفیت مونتاژ

تولیدکننده متخصص علاوه بر تامین محصول، می‌تواند در انتخاب مدل، طراحی اتصالات و ارائه راهکار مناسب پروژه به مهندسین مشاور کمک کند.

گریتینگ قالبی کامپوزیتی FRP با سطح زبر (Gritted Surface Molded FRP Grating) نوعی کفپوش صنعتی مهندسی‌شده است که از ترکیب رزین ترموست و الیاف شیشه تولید شده و سطح آن با ذرات ساینده مقاوم پوشش داده می‌شود تا اصطکاک سطحی افزایش یابد.

این نوع گریتینگ برای محیط‌هایی طراحی شده است که احتمال:

لغزندگی ناشی از آب

روغن

مواد شیمیایی

رطوبت

گل و آلودگی

وجود دارد.

تفاوت اصلی در ساختار سطحی محصول است.

گریتینگ FRP معمولی دارای سطح صاف‌تر بوده و برای محیط‌های کم‌خطر مناسب است.

اما گریتینگ FRP ضد لغزش دارای یک لایه سطحی زبر شامل ذرات معدنی مقاوم است که باعث:

افزایش ضریب اصطکاک

کاهش احتمال سقوط افراد

افزایش ایمنی کارگاه

می‌شود.

سطح ضد لغزش به دو روش اصلی ایجاد می‌شود:

1- افزودن ذرات ساینده روی سطح:

در این روش ذراتی مانند سیلیکا یا مواد معدنی سخت روی سطح قرار می‌گیرند.

2- طراحی سطح قالب:

در برخی مدل‌ها، شکل هندسی سطح باعث افزایش اصطکاک می‌شود.

در پروژه‌های صنعتی حساس، معمولاً از سطح Gritted Surface استفاده می‌شود.

محیط‌های نفت و گاز معمولاً دارای:

روغن

بخارات شیمیایی

رطوبت

احتمال نشت سیالات

هستند.

گریتینگ فایبرگلاس FRP ضد لغزش علاوه بر مقاومت خوردگی، ایمنی عبور افراد را افزایش داده و خطر لغزش روی سطوح خیس یا آلوده را کاهش می‌دهد.

بله.

یکی از مزایای اصلی گریتینگ کامپوزیتی ضد لغزش این است که حتی در شرایط:

آب

بارندگی

روغن

مواد شیمیایی

خصوصیات اصطکاکی مناسبی حفظ می‌کند.

به همین دلیل در سکوهای صنعتی، اسکله‌ها و تصفیه‌خانه‌ها کاربرد زیادی دارد.

عملکرد ضد لغزش معمولاً بر اساس آزمایش‌های اصطکاک سطحی و بررسی رفتار محصول در شرایط مختلف ارزیابی می‌شود.

پارامترهای موثر:

اندازه ذرات ساینده

زبری سطح

نوع رزین

میزان پوشش سطحی

هستند.

خیر، اگر سطح ضد لغزش به صورت استاندارد تولید شده باشد، باعث کاهش عمر محصول نمی‌شود.

در گریتینگ با کیفیت:

ذرات ساینده به خوبی به رزین متصل هستند.

ساختار کامپوزیت آسیب نمی‌بیند.

مقاومت مکانیکی حفظ می‌شود.

سطح Concave:

دارای فرورفتگی‌های قالبی است و باعث افزایش اصطکاک می‌شود.

سطح Gritted:

دارای پوشش ذرات ساینده است و بالاترین میزان مقاومت لغزش را ایجاد می‌کند.

برای محیط‌های بسیار لغزنده معمولاً سطح Gritted انتخاب می‌شود.

بله.

طراحی سطح این نوع گریتینگ برای محیط‌های صنعتی انجام شده است و باعث افزایش:

چسبندگی کفش

کنترل حرکت

ایمنی اپراتورها

می‌شود.

در بسیاری از کاربردهای صنعتی بله.

مزایای آن نسبت به ورق آجدار فلزی:

عدم زنگ‌زدگی

وزن کمتر

عدم نیاز به رنگ

مقاومت شیمیایی بالا

نصب آسان‌تر

است.

کاربردهای اصلی:

نفت و گاز

پتروشیمی

معادن

صنایع شیمیایی

آب و فاضلاب

نیروگاه‌ها

صنایع غذایی

است.

پارامترهای مهم:

میزان لغزندگی محیط

نوع آلودگی سطح

بارگذاری

فاصله تکیه‌گاه‌ها

نوع رزین

شرایط شیمیایی محیط

هستند.

بله، مقاومت شیمیایی آن وابسته به نوع رزین مصرفی است.

رزین وینیل‌استر برای محیط‌های:

اسیدی

قلیایی

شیمیایی شدید

مناسب‌تر است.

بر اساس:

بار وارد شده

فاصله تیرهای زیرین

نوع استفاده

میزان تردد

انتخاب می‌شود.

ارتفاع بیشتر باربرها باعث افزایش مقاومت خمشی می‌شود.

بله.

با استفاده از:

رزین مقاوم UV

افزودنی‌های مناسب

رنگدانه‌های پایدار

برای محیط‌های خارجی قابل استفاده است.

در طراحی استاندارد، زبری سطح باید بین:

ایجاد اصطکاک کافی

حفظ راحتی عبور

تعادل ایجاد کند.

زیرا در محیط دریایی همزمان با سه مشکل روبه‌رو هستیم:

آب شور

خوردگی

لغزندگی

گریتینگ FRP این سه مشکل را با:

مقاومت خوردگی

وزن کم

سطح ضد لغزش

حل می‌کند.

بله.

رنگ در هنگام تولید داخل رزین اضافه می‌شود.

رنگ‌های رایج:

سبز

زرد ایمنی

خاکستری

مشکی

هستند.

موارد مهم:

یکنواختی پوشش ساینده

چسبندگی ذرات

عدم جداشدگی سطحی

یکنواختی زبری

باید بررسی شود.

نیاز نگهداری آن بسیار کم است.

تنها اقدامات لازم:

شست‌وشوی دوره‌ای

بررسی آسیب‌های مکانیکی احتمالی

است.

گریتینگ گالوانیزه:

دارای پوشش محافظ فلزی است.

در محیط‌های شدید ممکن است خوردگی ایجاد شود.

گریتینگ FRP:

ذاتاً مقاوم به خوردگی است.

عایق برق است.

سبک‌تر است.

بله.

سطح Gritted باعث افزایش اصطکاک حتی در شرایط آلودگی روغنی می‌شود.

به همین دلیل در:

پالایشگاه‌ها

کارخانجات روغن

صنایع ماشین‌کاری

کاربرد دارد.

بله.

با ابزار مناسب کامپوزیت قابل:

برش

سوراخکاری

نصب

است.

بله.

ساختار شبکه‌ای و حضور الیاف شیشه باعث جذب انرژی ضربه و افزایش مقاومت می‌شود.

زیرا عملکرد نهایی محصول به مواردی مانند:

کیفیت رزین

نوع الیاف

فرآیند قالب‌گیری

کنترل سطح ضد لغزش

وابسته است.

تولیدکننده تخصصی می‌تواند محصول را بر اساس شرایط واقعی پروژه پیشنهاد دهد.

مقاومت لغزش در گریتینگ FRP ضد لغزش فقط با مشاهده زبری سطح قابل قضاوت نیست، بلکه به کیفیت ساختار سطحی بستگی دارد.

موارد مهم برای بررسی:

نوع ماده ساینده استفاده شده روی سطح

اندازه و یکنواختی ذرات ضد لغزش

میزان چسبندگی ذرات به رزین

پوشش کامل سطح باربرها

عدم جداشدگی ذرات در اثر سایش

در یک گریتینگ قالبی کامپوزیتی FRP/GRP استاندارد، لایه ضد لغزش باید بخشی از ساختار نهایی محصول باشد، نه یک پوشش ضعیف سطحی که پس از مدتی جدا شود.

کنترل کیفیت گریتینگ صنعتی FRP شامل بررسی‌های مختلفی است که عملکرد محصول را در شرایط واقعی ارزیابی می‌کند.

مهم‌ترین کنترل‌ها:

کنترل ابعادی:

ارتفاع باربر

ضخامت شبکه

اندازه مش‌ها

کنترل مکانیکی:

مقاومت خمشی

مقاومت کششی

تحمل بار نقطه‌ای

کنترل ساختاری:

بررسی یکنواختی الیاف

میزان تخلخل

کیفیت اتصال رزین و الیاف

کنترل سطح:

چسبندگی لایه ضد لغزش

یکنواختی زبری سطح

این کنترل‌ها باعث می‌شوند گریتینگ FRP تولید شده عملکرد قابل پیش‌بینی در پروژه داشته باشد.

در طراحی سکوهای صنعتی، انتخاب گریتینگ کامپوزیتی FRP باید همزمان از نظر سازه‌ای و ایمنی بررسی شود.

پارامترهای مهم:

فاصله تیرهای زیرین

بار زنده افراد و تجهیزات

نوع تردد

شرایط محیطی

احتمال وجود روغن یا مواد لغزنده

مسیرهای فرار و دسترسی اضطراری

در محیط‌های صنعتی، سطح ضد لغزش فقط یک ویژگی رفاهی نیست، بلکه یک الزام ایمنی برای کاهش حوادث کاری محسوب می‌شود.

عمر گریتینگ فایبرگلاس FRP به عوامل مختلفی وابسته است:

نوع رزین مصرفی

شدت تابش UV

میزان تماس با مواد شیمیایی

بارگذاری مکانیکی

کیفیت تولید

روش نصب

در شرایط مناسب، گریتینگ کامپوزیتی FRP می‌تواند برای سال‌های طولانی بدون خوردگی و تعمیرات اساسی مورد استفاده قرار گیرد.

مزیت اصلی FRP نسبت به فلز این است که کاهش عملکرد آن مانند فولاد ناشی از زنگ‌زدگی تدریجی نیست.

برای جلوگیری از خرید محصول غیر استاندارد، مشخصات فنی گریتینگ FRP باید دقیقاً در مدارک پروژه تعریف شود.

موارد مهم عبارتند از:

مشخصات مواد:

نوع رزین (Polyester / Vinyl Ester)

نوع الیاف شیشه

ساختار تقویت‌کننده

مشخصات هندسی:

ابعاد پنل

ارتفاع باربرها

ضخامت

اندازه مش

مشخصات عملکردی:

ظرفیت باربری

نوع سطح ضد لغزش

مقاومت شیمیایی

رفتار در برابر آتش

مدارک کنترل کیفیت:

دیتاشیت فنی

گزارش تست‌ها

دستورالعمل نصب

یک مشخصات فنی دقیق باعث می‌شود در زمان خرید، محصولات مختلف بر اساس معیار مهندسی مقایسه شوند، نه فقط قیمت.

گریتینگ سنگین FRP یا Heavy Duty FRP Grating نوعی گریتینگ کامپوزیتی مهندسی‌شده است که برای تحمل بارهای بالاتر نسبت به گریتینگ‌های معمولی طراحی شده است.

این محصول معمولاً دارای:

ضخامت بیشتر

ارتفاع بالاتر باربرها

درصد تقویت‌کننده بیشتر

طراحی شبکه مقاوم‌تر

است.

کاربرد آن در شرایطی است که گریتینگ باید علاوه بر عبور نفر، بارهای سنگین مانند:

تجهیزات صنعتی

چرخ دستی‌های سنگین

ماشین‌آلات

بارهای نقطه‌ای بالا

را تحمل کند.

انتخاب گریتینگ سنگین FRP معمولاً زمانی انجام می‌شود که پروژه علاوه بر مقاومت مکانیکی به ویژگی‌های دیگری نیاز دارد:

مقاومت دائمی در برابر خوردگی

کاهش وزن سازه

عدم نیاز به رنگ‌آمیزی

عایق بودن الکتریکی

کاهش هزینه نگهداری

گریتینگ فولادی ممکن است در ابتدا مقاومت بالایی داشته باشد، اما در محیط‌های خورنده عملکرد آن در طول زمان کاهش پیدا می‌کند.

در بسیاری از کاربردهای صنعتی بله، اما انتخاب باید بر اساس محاسبات مهندسی انجام شود.

پارامترهای مقایسه:

وزن: FRP Heavy Duty = کمتر | فولاد Heavy Duty = بیشتر

خوردگی: FRP Heavy Duty = بسیار مقاوم | فولاد Heavy Duty = نیازمند محافظت

رسانایی برق: FRP Heavy Duty = نارسانا | فولاد Heavy Duty = رسانا

تعمیرات: FRP Heavy Duty = کم | فولاد Heavy Duty = بیشتر

نصب: FRP Heavy Duty = آسان‌تر | فولاد Heavy Duty = سنگین‌تر

ظرفیت باربری به عوامل زیر وابسته است:

ضخامت باربرها

ارتفاع گریتینگ

فاصله تکیه‌گاه‌ها

نوع رزین

درصد الیاف شیشه

نوع بارگذاری

ظرفیت باربری باید از جدول فنی سازنده و شرایط واقعی پروژه استخراج شود.

این نوع گریتینگ می‌تواند برای:

بارهای انسانی سنگین

تجهیزات صنعتی

چرخ دستی

پالت‌های صنعتی

ماشین‌آلات سبک

طراحی شود.

برای بارهای خاص مانند خودرو یا لیفتراک باید طراحی اختصاصی انجام شود.

فولاد مدول الاستیسیته بالاتری دارد، اما FRP به دلیل:

وزن پایین

طراحی شبکه‌ای

مقاومت ویژه بالا

می‌تواند نیاز بسیاری از کاربردهای صنعتی را تامین کند.

در طراحی، معیار اصلی فقط مقاومت مطلق نیست، بلکه عملکرد در برابر وزن، خوردگی و هزینه چرخه عمر است.

زیرا ساختار FRP فلزی نیست و فرآیند اکسیداسیون مانند فولاد ندارد.

مناسب برای:

اسیدها

نمک‌ها

مواد شیمیایی

محیط دریایی

است.

انتخاب رزین بستگی به محیط دارد:

پلی‌استر:

محیط‌های عمومی

وینیل‌استر:

محیط‌های شدیداً خورنده

اپوکسی:

کاربردهای خاص با نیاز مکانیکی بالا

رزین یکی از مهم‌ترین عوامل تعیین‌کننده عمر گریتینگ FRP است.

الیاف شیشه عامل اصلی تحمل بار هستند.

افزایش مناسب الیاف باعث:

افزایش مقاومت کششی

افزایش مقاومت خمشی

کاهش تغییر شکل

می‌شود.

اما نسبت رزین و الیاف باید کنترل شده باشد.

بر اساس:

مقدار بار

فاصله تیرهای زیرین

نوع استفاده

میزان تردد

انتخاب می‌شود.

انتخاب ضخامت کمتر از نیاز پروژه باعث کاهش ایمنی و عمر محصول می‌شود.

در صورت طراحی صحیح، برخی مدل‌های Heavy Duty FRP قابلیت تحمل بارهای چرخ را دارند.

اما باید بررسی شود:

وزن خودرو

بار هر محور

ابعاد چرخ

فاصله ساپورت‌ها

ساختار تقویت‌شده FRP باعث مقاومت مناسب در برابر ضربه‌های صنعتی می‌شود.

عوامل موثر:

ضخامت شبکه

نوع رزین

درصد الیاف

بله، در صورت طراحی مناسب.

FRP به دلیل عدم خوردگی، در بارگذاری‌های تکراری عملکرد پایدار دارد.

وابسته به نوع رزین است.

در زمان سفارش باید:

دمای کاری

مدت تماس

شرایط محیط

مشخص شود.

بله.

کاربردها:

سکوهای تجهیزات

مسیرهای دسترسی

کف صنعتی

اطراف تجهیزات برقی

FRP:

سبک‌تر

ضد خوردگی

نارسانا

بدون نیاز به رنگ

است.

ورق فولادی:

وزن بالا

احتمال خوردگی

نیاز به نگهداری

دارد.

به دلیل وجود:

بخارات شیمیایی

رطوبت

مواد خورنده

FRP عملکرد مطمئن‌تری دارد.

بله.

می‌تواند با:

سطح Gritted

پوشش ساینده

طراحی ضد لغزش

تولید شود.

به شرایط محیط بستگی دارد، اما در بسیاری از کاربردهای صنعتی به دلیل مقاومت خوردگی، عمر بهره‌برداری طولانی دارد.

زیرا هزینه‌های:

رنگ

تعمیر خوردگی

تعویض قطعات

کاهش پیدا می‌کند.

تعیین ظرفیت باربری گریتینگ Heavy Duty FRP باید بر اساس شرایط واقعی بهره‌برداری انجام شود.

پارامترهای اصلی:

نوع بار (گسترده یا نقطه‌ای)

مقدار بار

فاصله تیرهای نگهدارنده

دهانه آزاد

میزان خیز مجاز

ضریب ایمنی طراحی

صرف اعلام وزن قابل تحمل بدون مشخص بودن شرایط نصب، اطلاعات کاملی برای انتخاب محصول نیست.

بار گسترده یعنی نیرو روی سطح وسیعی توزیع شده است، مانند:

وزن افراد

تجهیزات با پایه بزرگ

بار نقطه‌ای یعنی نیرو روی سطح کوچک وارد می‌شود، مانند:

پایه ماشین‌آلات

چرخ تجهیزات

جک‌ها

در گریتینگ سنگین کامپوزیتی FRP، بارهای نقطه‌ای اهمیت بیشتری دارند و باید در طراحی لحاظ شوند.

در برخی کاربردها بله، اما نیازمند طراحی اختصاصی است.

موارد بررسی:

وزن لیفتراک

بار محور جلو

ابعاد چرخ

فاصله ساپورت‌ها

ضخامت گریتینگ

برای عبور تجهیزات متحرک، انتخاب مدل استاندارد عمومی کافی نیست.

عوامل موثر:

افزایش ارتفاع باربرها

افزایش ضخامت پروفیل

افزایش درصد الیاف شیشه

کاهش فاصله شبکه‌ها

طراحی مناسب تکیه‌گاه

افزایش مقاومت فقط با افزایش ضخامت امکان‌پذیر نیست و باید کل ساختار بررسی شود.

ارتفاع بیشتر باعث افزایش ممان اینرسی مقطع می‌شود.

نتیجه:

کاهش خیز

افزایش تحمل بار خمشی

عملکرد بهتر در دهانه‌های بزرگ

به همین دلیل گریتینگ‌های Heavy Duty معمولاً ارتفاع بیشتری نسبت به مدل‌های معمولی دارند.

مهم‌ترین پارامترها:

مقاومت خمشی (Flexural Strength)

مدول خمشی (Flexural Modulus)

مقاومت کششی

مقاومت ضربه‌ای

تغییر شکل مجاز

وزن واحد سطح

این اطلاعات برای مقایسه مهندسی با محصولات فلزی ضروری است.

خیر.

در مواد کامپوزیتی معیار مهم، نسبت:

مقاومت به وزن

است.

FRP با وزن کمتر می‌تواند برای بسیاری از کاربردها عملکرد مهندسی مناسبی ارائه دهد.

محیط دریایی دارای:

کلراید

آب شور

رطوبت دائمی

است.

فولاد در این شرایط نیازمند محافظت مداوم است، اما FRP ذاتاً مقاومت خوردگی بالاتری دارد.

عوامل اصلی:

نوع رزین

غلظت ماده شیمیایی

دمای محیط

مدت زمان تماس

انتخاب رزین باید مطابق شرایط فرآیندی کارخانه انجام شود.

بسته به:

درصد غلظت اسید

دما

نوع رزین

متفاوت است.

برای محیط‌های اسیدی شدید معمولاً رزین‌های مقاوم شیمیایی مانند Vinyl Ester پیشنهاد می‌شوند.

آلومینیوم:

سبک

رسانای برق

محدود در برخی محیط‌های شیمیایی

FRP:

نارسانا

مقاوم‌تر در برابر بسیاری از مواد شیمیایی

بدون خوردگی الکتروشیمیایی

است.

استنلس استیل:

مقاومت مکانیکی بالا

قیمت بیشتر

وزن بالاتر

FRP:

وزن کمتر

مقاومت خوردگی عالی

نصب آسان‌تر

انتخاب نهایی باید بر اساس شرایط پروژه باشد.

بله.

این ویژگی باعث کاربرد آن در:

نیروگاه‌ها

پست‌های برق

صنایع الکتریکی

می‌شود.

مقاومت آتش به:

نوع رزین

افزودنی‌های ضد شعله

استاندارد مورد نیاز

وابسته است.

برای پروژه‌های حساس باید گرید مناسب انتخاب شود.

در محیط‌های صنعتی وجود:

روغن

آب

مواد شیمیایی

می‌تواند خطر سقوط ایجاد کند.

سطح ضد لغزش باعث افزایش ایمنی کارکنان می‌شود.

معمولاً سطح:

Gritted Surface

سطح زبر ساینده

برای محیط‌های نفتی مناسب‌تر است.

زیرا اصطکاک بیشتری در شرایط روغنی ایجاد می‌کند.

اتصال معمولاً با:

کلیپس مخصوص

بست مکانیکی

پیچ و مهره ضدخوردگی

انجام می‌شود.

جوشکاری برای FRP امکان‌پذیر نیست.

اتصال باید نیرو را منتقل کند بدون اینکه تنش نقطه‌ای ایجاد کند.

اتصال نامناسب می‌تواند باعث:

ترک

شکست لبه

کاهش عمر

شود.

بله.

اما باید:

ابزار مناسب

روش برش صحیح

محافظت لبه‌ها

رعایت شود.

موارد مهم:

یکنواختی سطح

کیفیت شبکه

نبود تخلخل زیاد

ابعاد دقیق

مدارک فنی

نتایج تست

است.

استانداردهای مورد استفاده معمولاً برای بررسی:

خواص مکانیکی

مقاومت شیمیایی

رفتار شعله

کیفیت ساخت

به کار می‌روند.

استاندارد پروژه باید هنگام خرید مشخص شود.

نیاز نگهداری آن نسبت به فلز بسیار کمتر است.

فعالیت‌های معمول:

تمیزکاری

بررسی آسیب مکانیکی

کنترل اتصالات

است.

به دلیل:

وزن کمتر

حمل آسان‌تر

عدم نیاز به تجهیزات سنگین نصب

زمان اجرای پروژه کاهش پیدا می‌کند.

بله.

در معادن به دلیل:

رطوبت

مواد شیمیایی

محیط خورنده

FRP عملکرد مناسبی دارد.

زیرا محیط تصفیه‌خانه دارای:

رطوبت دائمی

گازهای خورنده

مواد شیمیایی

است.

FRP نیاز به تعمیرات ضدخوردگی را کاهش می‌دهد.

اطلاعات لازم:

نقشه محل نصب

ابعاد دهانه

نوع بار

شرایط محیطی

دمای کاری

نیاز ضد لغزش

است.

زیرا تفاوت کیفیت می‌تواند ناشی از:

نوع رزین

درصد الیاف

ضخامت واقعی

کنترل تولید

باشد.

محصول ارزان ممکن است هزینه بیشتری در آینده ایجاد کند.

زمانی که پروژه دارای:

✔ خوردگی بالا

✔ رطوبت دائمی

✔ نیاز به وزن کم

✔ نیاز به عایق برق

✔ هزینه نگهداری بالا

باشد.

مهندس مشاور باید:

شرایط بارگذاری را تعیین کند.

مدل مناسب انتخاب کند.

دیتاشیت را بررسی کند.

الزامات استاندارد را مشخص کند.

روش نصب را تایید کند.

زیرا ترکیبی از ویژگی‌های مهم را ارائه می‌دهد:

مقاومت خوردگی بالا

وزن پایین

عمر طولانی

ایمنی بیشتر

کاهش هزینه چرخه عمر

به همین دلیل در بسیاری از صنایع مدرن، گریتینگ Heavy Duty FRP به عنوان جایگزین مهندسی گریتینگ‌های فلزی در حال گسترش است.
