سینی کابل کامپوزیتی FRP/GRP ضدخوردگی

سینی کابل کامپوزیتی FRP/GRP چیست؟

سینی کابل کامپوزیتی FRP/GRP یک ناودان بازِ سبک‌وزن و پالترودی است که برای عبور، مسیردهی و حفاظت کابل‌های برق و مخابرات در مسیرهای طولانی صنعتی به کار می‌رود. این محصول از الیاف شیشه‌ی پیوسته و رزین پلی‌استر یا وینیل‌استر ساخته می‌شود و برخلاف سینی کابل فلزی یا گالوانیزه، در برابر رطوبت، بخارات اسیدی/قلیایی و اشعه‌ی UV خورده یا کدر نمی‌شود. سینی کابل کامپوزیتی از لحاظ الکتریکی عایق است، یعنی در صورت آسیب‌دیدگی عایق یک کابل، جریان برق به بدنه‌ی سینی منتقل نمی‌شود — مزیتی که در سینی فلزی وجود ندارد.

مزایای سینی کابل کامپوزیتی نسبت به فلزی، گالوانیزه و PVC

• مقاومت در برابر خوردگی: بدون زنگ‌زدگی در محیط مرطوب، ساحلی یا شیمیایی؛ برخلاف گالوانیزه که با اولین خط‌وخش، خوردگی از همان نقطه شروع می‌شود.
• وزن سبک: حدود یک‌چهارم وزن سینی فلزی هم‌ارز؛ نصب و جابه‌جایی بدون نیاز به جرثقیل یا تجهیزات سنگین.
• عایق الکتریکی: جریان برق را هدایت نمی‌کند و خطر برق‌گرفتگی در صورت آسیب کابل را حذف می‌کند.
• لبه‌های صاف و بدون تیزی: برخلاف سینی گالوانیزه، به عایق کابل‌ها آسیب نمی‌زند.
• استحکام مکانیکی بالا نسبت به وزن: استحکام کششی به‌ازای هر کیلوگرم وزن، از فولاد گالوانیزه بیشتر است.
• مقاوم‌تر از سینی PVC: برخلاف سینی تک‌جنس PVC، از نظر مقاومت مکانیکی و دوام بلندمدت با تقویت الیاف شیشه در سطح بالاتری قرار دارد.
• بدون نیاز به نگه‌داری دوره‌ای: نیازی به رنگ‌آمیزی یا گالوانیزه‌ی مجدد در طول عمر پروژه ندارد.

انواع سینی کابل کامپوزیتی ناباک

سینی کابل توپر (Solid)

کف بسته و بدون سوراخ؛ برای مسیرهایی که نیاز به محافظت کامل کابل در برابر گرد و غبار، رطوبت پاشیده‌شده یا اجسام خارجی وجود دارد.

سینی کابل سوراخ‌دار (Perforated)

سوراخ‌کاری منظم روی کف سینی برای گردش هوا و خنک‌ماندن کابل‌های عبوری؛ در مسیرهایی که چند کابل قدرت هم‌زمان گرما تولید می‌کنند مناسب‌تر است.

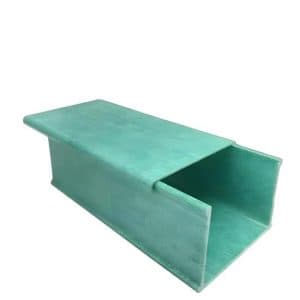

درپوش (کاور) سینی کابل

پوشش بالای سینی برای محافظت بیشتر کابل‌ها در برابر نور مستقیم آفتاب، بارش و اجسام خارجی؛ با کلیپس یا بست زیپی پلاستیکی روی بدنه‌ی سینی نصب می‌شود.

جدول ابعاد، وزن و مشخصات سینی کابل کامپوزیتی

عرض (mm)	ارتفاع (mm)	ضخامت (mm)	وزن تقریبی هر متر (kg)
50	50	3	0.85
100	50	3-4	1.25 - 2.05
150	50-100	4	1.85 - 2.55
200	50-100	4	2.30 - 3.35
300	50-150	4-4.5	3.05 - 4.45
400 - 900	100-150	4.5-6	5.00 - 11.15

ابعاد فوق رایج‌ترین سایزهای تولیدی است؛ عرض‌های خاص یا برش سفارشی مطابق نقشه‌ی پروژه نیز قابل تولید است.

جدول مقایسه سینی کابل کامپوزیتی با سایر جنس‌ها

ویژگی	کامپوزیتی FRP/GRP	گالوانیزه	PVC	استنلس استیل
مقاومت به خوردگی	عالی	ضعیف پس از خط‌وخش	خوب	عالی
وزن نسبی	سبک (۱/۴ فلز)	سنگین	سبک	سنگین
عایق الکتریکی	بله	خیر	بله	خیر
استحکام مکانیکی	بالا	بالا	پایین	بالا
هزینه‌ی نگه‌داری	ندارد	رنگ/گالوانیزه‌ی دوره‌ای	ندارد	کم
هزینه‌ی اولیه	متوسط	پایین تا متوسط	پایین	بالا

کاربردهای سینی کابل کامپوزیتی در صنایع مختلف

• نفت، گاز و پتروشیمی: مسیر کابل قدرت و ابزار دقیق در محیط با بخارات خورنده و خطر جرقه.
• تصفیه‌خانه آب و فاضلاب: کابل‌کشی در تماس دائم با رطوبت و مواد گندزدا.
• صنایع دریایی و ساحلی: مقاومت در برابر رطوبت و آب شور که سینی گالوانیزه به‌سرعت در آن خورده می‌شود.
• نیروگاه‌ها: کابل‌کشی طولانی با نیاز به عایق الکتریکی و مقاومت حرارتی.
• معادن: مقاومت در برابر سایش، رطوبت و مواد شیمیایی معدنی.

روش تولید سینی کابل کامپوزیتی

سینی کابل ناباک با فرآیند پالتروژن تولید می‌شود: الیاف شیشه‌ی پیوسته همراه رزین از قالب فولادی با مقطع ثابت U شکل عبور داده شده و در دمای کنترل‌شده پخت می‌شود. این روش، مقطعی یکنواخت با استحکام یکسان در طول کل سینی تضمین می‌کند.

راهنمای انتخاب سینی کابل مناسب پروژه شما

• تعداد و قطر کابل‌ها: عرض و ارتفاع سینی را بر اساس حجم کابل‌کشی مورد نیاز انتخاب کنید.
• نیاز به خنک‌سازی: برای کابل‌های قدرت با گرمای بالا، نوع سوراخ‌دار مناسب‌تر است.
• محیط نصب: در محیط باز یا با نور مستقیم آفتاب، درپوش (کاور) توصیه می‌شود.
• طول مسیر: طول کل مسیر و نیاز به اتصالات (زانو، سه‌راهی) را مشخص کنید.

کنترل کیفیت و استاندارد سینی کابل کامپوزیتی ناباک

تولید سینی کابل ناباک بر پایه‌ی الزامات استاندارد ISO 9001 و با در نظر گرفتن مراجع بین‌المللی صنعت پالتروژن نظیر EN 13706 (مشخصات مواد کامپوزیتی تقویت‌شده با الیاف) و آیین‌نامه‌ی NEMA FG 1 (الزامات بارگذاری و اتصالات سینی کابل کامپوزیتی) انجام می‌شود. پیش از ارسال، هر سری تولید از نظر ابعاد، صافی سطح و استحکام اتصال الیاف به رزین بازرسی می‌شود.

در پروژه‌های با چند مسیر موازی، فاصله‌گذاری استاندارد بین ردیف‌های سینی کابل بر اساس ضریب پرشدگی کابل و نیاز به دسترسی برای تعمیرات آینده تعیین می‌شود؛ کارشناسان فنی ناباک در تعیین این فاصله‌ها و همچنین نوع براکت نگه‌دارنده‌ی مناسب سازه‌ی پروژه نیز مشاوره می‌دهند.

استاندارد و گواهی سینی کابل کامپوزیتی ناباک

ارزیابی مواد اولیه، فرآیند پالتروژن و کیفیت نهایی سینی کابل ناباک بر پایه‌ی استاندارد جامع محصولات پالترودی EN 13706 (تدوین‌شده توسط کمیته‌ی استاندارد اروپا) و آیین‌نامه‌ی NEMA FG 1 (اتحادیه‌ی تولیدکنندگان تجهیزات الکتریکی صنعتی آمریکا برای بارگذاری و اتصالات) انجام می‌شود. تولید تحت الزامات ISO 9001 نیز تضمین می‌کند که سری‌های مختلف تولید از نظر ابعاد و استحکام یکنواخت باقی بمانند.

اتصالات و متعلقات سینی کابل کامپوزیتی

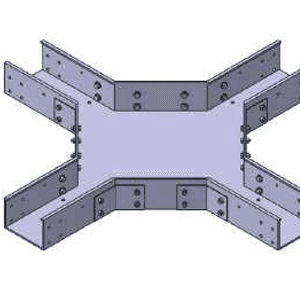

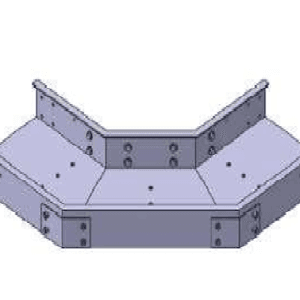

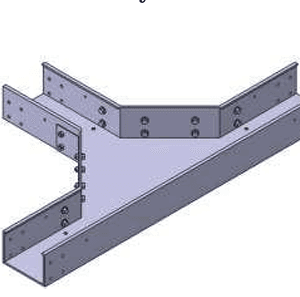

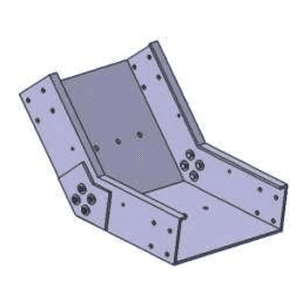

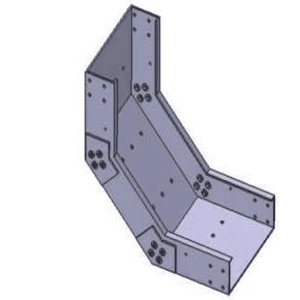

در کنار خود سینی، مجموعه‌ای از متعلقات نصب شامل زانو (Elbow)، سه‌راهی (Tee)، تبدیل عرض (Reducer) و بست‌های اتصال‌دهنده (Coupler) به‌صورت سازگار با همان جنس کامپوزیتی تولید می‌شود تا کل مسیر کابل‌کشی از نظر مقاومت شیمیایی و الکتریکی یکدست باشد؛ استفاده از اتصالات فلزی در کنار سینی کامپوزیتی، مزیت عایق‌بودن مسیر را از بین می‌برد.

جدول قیمت درپوش (کاور) سینی کابل

عرض کاور (mm)	ضخامت (mm)	وزن تقریبی هر متر (kg)
50 - 100	3	0.50 - 0.75
150 - 200	3	1.10 - 1.25
300 - 450	3.5 - 4	2.00 - 3.75
600 - 900	4 - 5	6.85 - 11.25

کاورها با کلیپس یا بست زیپی پلاستیکی روی بدنه‌ی سینی نصب می‌شوند و به‌صورت مجزا از خود سینی سفارش داده می‌شوند.

نمونه و بازدید پیش از سفارش حجیم

برای پروژه‌های با متراژ کابل‌کشی بالا، امکان ارسال یا مشاهده‌ی نمونه‌ی فیزیکی سینی کابل پیش از نهایی‌شدن سفارش وجود دارد تا صافی سطح، رنگ و دقت ابعاد از نزدیک بررسی شود؛ این موضوع را می‌توانید هنگام استعلام قیمت با واحد فروش مطرح کنید.

روش نصب و مونتاژ سینی کابل کامپوزیتی

نصب سینی کابل ناباک پیچیدگی خاصی ندارد و با پیچ و مهره یا بست‌های استاندارد روی براکت یا تکیه‌گاه‌های از پیش نصب‌شده انجام می‌شود؛ برخلاف سینی فلزی، نیازی به جوشکاری یا عملیات حرارتی روی محل نصب نیست. اتصال بین دو قطعه‌ی سینی با استفاده از صفحات اتصال (Splice Plate) و پیچ ضدزنگ انجام می‌شود که مسیر کابل‌کشی را بدون شکاف یا لبه‌ی برجسته یکپارچه نگه می‌دارد.

خواص بهداشتی و ایمنی سینی کابل کامپوزیتی

سطح صاف و بدون تخلخل سینی کابل کامپوزیتی مانع رشد جلبک و باکتری می‌شود و همین ویژگی، آن را برای مسیرهای کابل‌کشی در فضاهای بهداشتی و غذایی نیز مناسب می‌کند. ضریب هدایت حرارتی پایین این محصول باعث می‌شود زیر تابش مستقیم آفتاب، نسبت به سینی فلزی هم‌ارز داغ‌تر نشود، که برای عمر عایق کابل‌های عبوری مفید است. از سوی دیگر، جنس غیرفلزی و بدون ارزش اسقاطی سینی کامپوزیتی، ریسک سرقت آن را نسبت به سینی فلزی به‌مراتب کاهش می‌دهد.

طول استاندارد و برش سفارشی سینی کابل

سینی کابل‌های ناباک در طول استاندارد ۳ متر تولید می‌شوند و بر اساس نقشه‌ی مسیر کابل‌کشی پروژه، امکان برش سفارشی به طول‌های دلخواه نیز وجود دارد. برای مسیرهای پیچ‌دار یا با تغییر جهت، از اتصالات زانو و سه‌راهی متناسب استفاده می‌شود تا نیازی به برش زاویه‌دار دستی در محل نصب نباشد؛ این موضوع هم سرعت نصب را بالا می‌برد و هم دقت مسیر کابل‌کشی را تضمین می‌کند.

رنگ و پوشش سطحی سینی کابل

رنگ استاندارد سینی کابل ناباک خاکستری است و بر اساس درخواست پروژه، رنگ‌های دیگر نیز با افزودن پیگمنت به رزین قابل تولید است؛ رنگ در عمق ماده قرار دارد، نه به‌صورت پوشش رویی، بنابراین با گذشت زمان یا سایش سطحی، رنگ آن کدر یا پوسته‌پوسته نمی‌شود — تفاوتی مهم نسبت به رنگ‌آمیزی رویی سینی فلزی.

چرا سینی کابل کامپوزیتی ناباک؟

ناباک کامپوزیت سینی کابل را در دو نوع توپر و سوراخ‌دار، همراه با درپوش متناسب، در طیف کاملی از عرض و ارتفاع تولید می‌کند و امکان برش و سوراخ‌کاری سفارشی مطابق نقشه‌ی پروژه را فراهم می‌سازد. تیم مهندسی در انتخاب عرض/ارتفاع مناسب بر اساس تعداد و قطر کابل‌ها و همچنین نوع اتصالات مورد نیاز، همراه کارفرما و پیمانکار است.

پشتیبانی فنی پیش و پس از خرید

پیش از ثبت سفارش، کارشناسان فنی بر اساس حجم کابل‌کشی و شرایط محیطی پروژه، عرض، ارتفاع و نوع سینی پیشنهادی را اعلام می‌کنند. پس از تحویل هم واحد فنی برای هرگونه ابهام در نصب یا اتصال پاسخ‌گو است.

سوالات پرتکرار درباره‌ی سینی کابل کامپوزیتی

• سینی کابل کامپوزیتی چند سال عمر می‌کند؟ در محیط‌های خورنده به‌مراتب بیشتر از سینی فلزی یا گالوانیزه، چون خورده نمی‌شود.
• آیا سینی کابل کامپوزیتی نیاز به اتصال زمین (ارت) دارد؟ خیر؛ چون عایق الکتریکی است، برخلاف سینی فلزی نیازی به اتصال زمین برای ایمنی جریان ندارد.
• سینی توپر بهتر است یا سوراخ‌دار؟ بستگی به نیاز خنک‌سازی دارد؛ برای کابل‌های پرگرما، سوراخ‌دار و برای محافظت کامل، توپر مناسب‌تر است.
• آیا می‌توان سینی کابل را در محل برش داد؟ بله، با ابزار برش دیسکی معمولی و بدون تجهیزات خاص.
• درپوش سینی کابل اختیاری است؟ بله، بسته به نیاز محافظت در برابر آفتاب و بارش، جداگانه قابل سفارش است.

پاسخ کامل به سوالات تخصصی بیشتر درباره‌ی سینی و نردبان کابل کامپوزیتی در صفحه‌ی سوالات متداول ناباک کامپوزیت موجود است.

بسته‌بندی، حمل و تحویل سینی کابل کامپوزیتی

سینی کابل‌ها برای جلوگیری از آسیب لبه‌ها در حین جابه‌جایی، بسته‌بندی و با نایلون محافظ پوشانده می‌شوند. به دلیل وزن سبک نسبت به فلز هم‌ارز، هزینه‌ی باربری برای طول مشابه به‌طور محسوسی پایین‌تر است.

قیمت سینی کابل کامپوزیتی

قیمت سینی کابل کامپوزیتی بسته به عرض، ارتفاع، ضخامت، نوع (توپر/سوراخ‌دار)، نیاز به درپوش و حجم سفارش متفاوت است. برای دریافت لیست قیمت به‌روز، از طریق فرم تماس یا شماره‌های سایت با واحد فروش ناباک کامپوزیت در ارتباط باشید.

مراحل خرید و سفارش سینی کابل کامپوزیتی ناباک

1. مشخص‌کردن حجم کابل‌کشی و طول مسیر مورد نیاز پروژه
2. انتخاب عرض، ارتفاع، نوع (توپر/سوراخ‌دار) و نیاز به درپوش — در صورت نیاز با مشاوره‌ی فنی رایگان
3. استعلام قیمت و زمان تحویل از واحد فروش
4. تأیید سفارش، تولید یا برش سفارشی مطابق نقشه
5. ارسال و تحویل به سراسر کشور

جمع‌بندی

سینی کابل کامپوزیتی FRP/GRP برای هر پروژه‌ای که با رطوبت، مواد شیمیایی، محیط ساحلی یا نیاز به عایق الکتریکی سروکار دارد، جایگزین منطقی‌تری نسبت به سینی فلزی و گالوانیزه است؛ سبک‌تر، خورده‌ناپذیر، عایق و کم‌هزینه‌تر در طول عمر پروژه. ناباک کامپوزیت هر دو نوع اصلی (توپر و سوراخ‌دار) را همراه با درپوش متناسب در طیف کاملی از عرض و ارتفاع تولید می‌کند. برای شروع، مشخصات پروژه را از طریق فرم تماس یا شماره‌های سایت با واحد فروش و فنی ناباک در میان بگذارید.
