کاربرد پروفیل‌های کامپوزیتی FRP؛ معرفی کاربردهای محصولات پالتروژنی در صنعت، برق و ساختمان

محصولات پالتروژنی چیستند و چرا این‌قدر کاربرد دارند؟

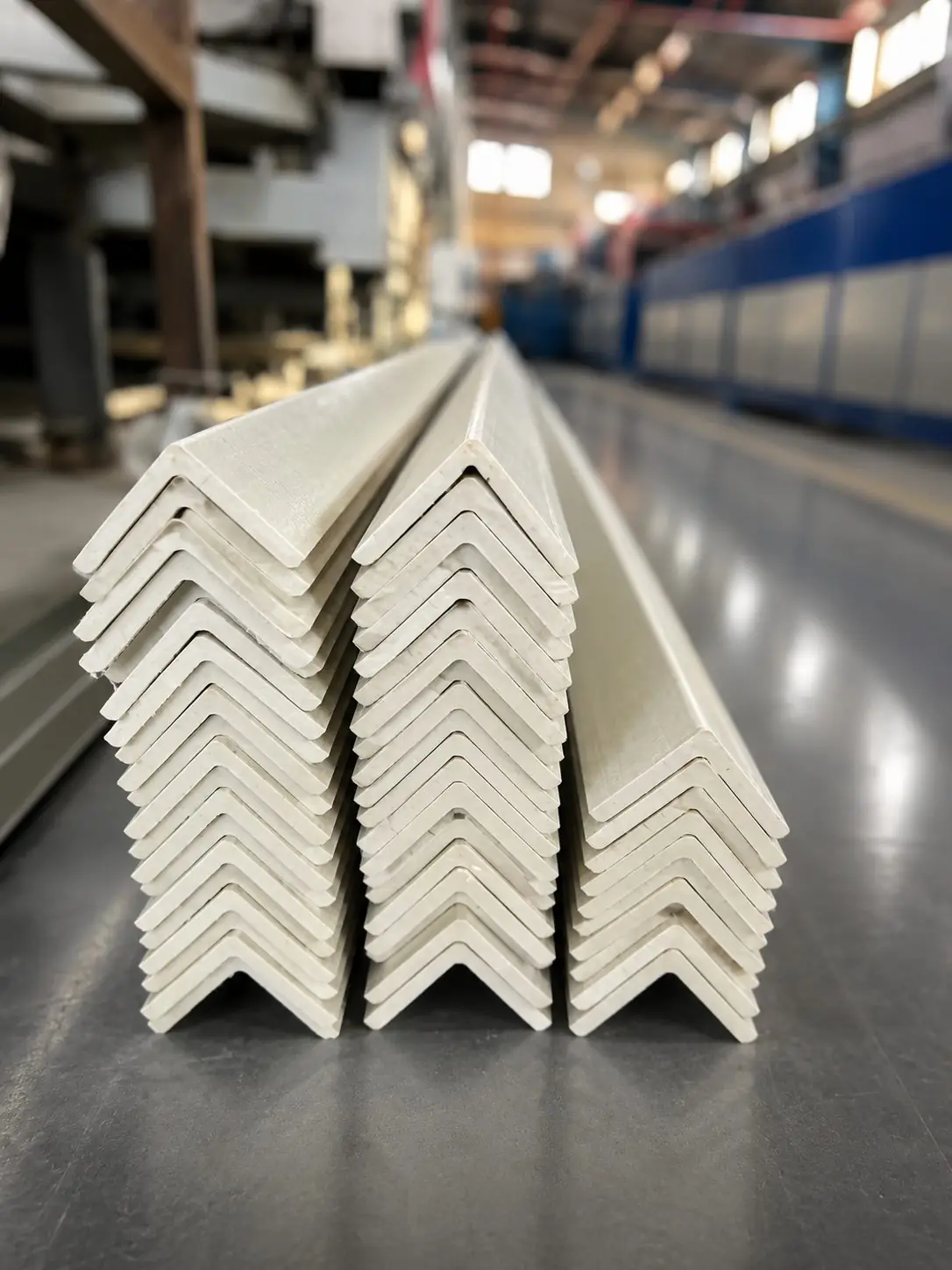

پالتروژن یک روش تولید پیوسته است که در آن الیاف شیشه آغشته به رزین از یک قالب گرم کشیده می‌شوند و پروفیلی با سطح مقطع ثابت، کیفیت یکنواخت و طول دلخواه تولید می‌شود. با این روش تولید، انواع مقاطع پروفیلی کامپوزیتی شامل لوله کامپوزیتی، میلگرد کامپوزیتی، نبشی فایبرگلاس، قوطی کامپوزیتی، ناودانی پلیمری، تسمه کامپوزیتی، مقاطع I شکل کامپوزیتی، اجزای سینی کابل و بسیاری مقاطع سفارشی دیگر تولید می‌شوند. شرح کامل فرآیند را در مقاله صفر تا صد تولید پالتروژن بخوانید.

راز گستردگی کاربرد محصولات پالتروژن در این است که یک پروفیل FRP هم‌زمان چند ویژگی را دارد که در هیچ ماده سنتی با هم جمع نمی‌شوند: سبک مانند آلومینیوم، مقاوم در برابر خوردگی مانند پلاستیک، عایق مانند چوب خشک و در جهت طولی مستحکم‌تر از فولاد ساختمانی.

برای تقسیم بندی کاربرد محصولات پالتروژنی، سه روش کلی متداول است که در ادامه هر سه را بررسی می‌کنیم: الف) بر اساس خواص اصلی پروفیل‌ها، ب) بر اساس صنایع مصرف‌کننده و ج) بر اساس نوع کاربری.

الف) تقسیم بندی بازار بر اساس خواص اصلی پروفیل‌های پالتروژنی

در این دسته بندی، بازار محصولات کامپوزیتی FRP بر اساس مزیتی تقسیم می‌شود که مشتری به دنبال آن است. چهار مزیت اصلی محصولات پالتروژنی عبارتند از:

نمودار زیر نشان می‌دهد چرا پروفیل پالتروژنی در کاربردهایی که وزن مهم است، برتری دارد. استحکام ویژه (استحکام تقسیم بر چگالی) پروفیل FRP در جهت طولی بیش از چهار برابر فولاد ساختمانی است:

علاوه بر این چهار خاصیت، خاصیت میرایی صدا امکان ساخت قاب پنل عایق صوتی را فراهم می‌کند؛ همچنین عایق حرارتی بودن (رسانایی حرارتی حدود یک‌دویستم آلومینیوم)، غیرمغناطیسی بودن، ثبات ابعادی و رنگ یکپارچه در تمام ضخامت، کاربردهای خاص دیگری مانند پروفیل درب و پنجره، تجهیزات نظامی و مبلمان شهری را ممکن کرده است.

ب) تقسیم بندی بازار بر اساس صنایع مصرف‌کننده

با توجه به تنوع محصولات کامپوزیتی FRP، می‌توان گفت کاربرد محصولات پالتروژنی تقریباً در همه صنایع مصداق دارد. مهم‌ترین صنایع و نمونه کاربردهای هر کدام:

ج) تقسیم بندی بر اساس نوع کاربری

در این دسته بندی، هر کاربری به‌طور مشخص معرفی می‌شود؛ فهرستی که با گذشت زمان روزبه‌روز طولانی‌تر می‌شود.

۱. سازه‌های دسترسی و ایمنی: هندریل، نردبان، پلکان، راهرو، سکو و پل

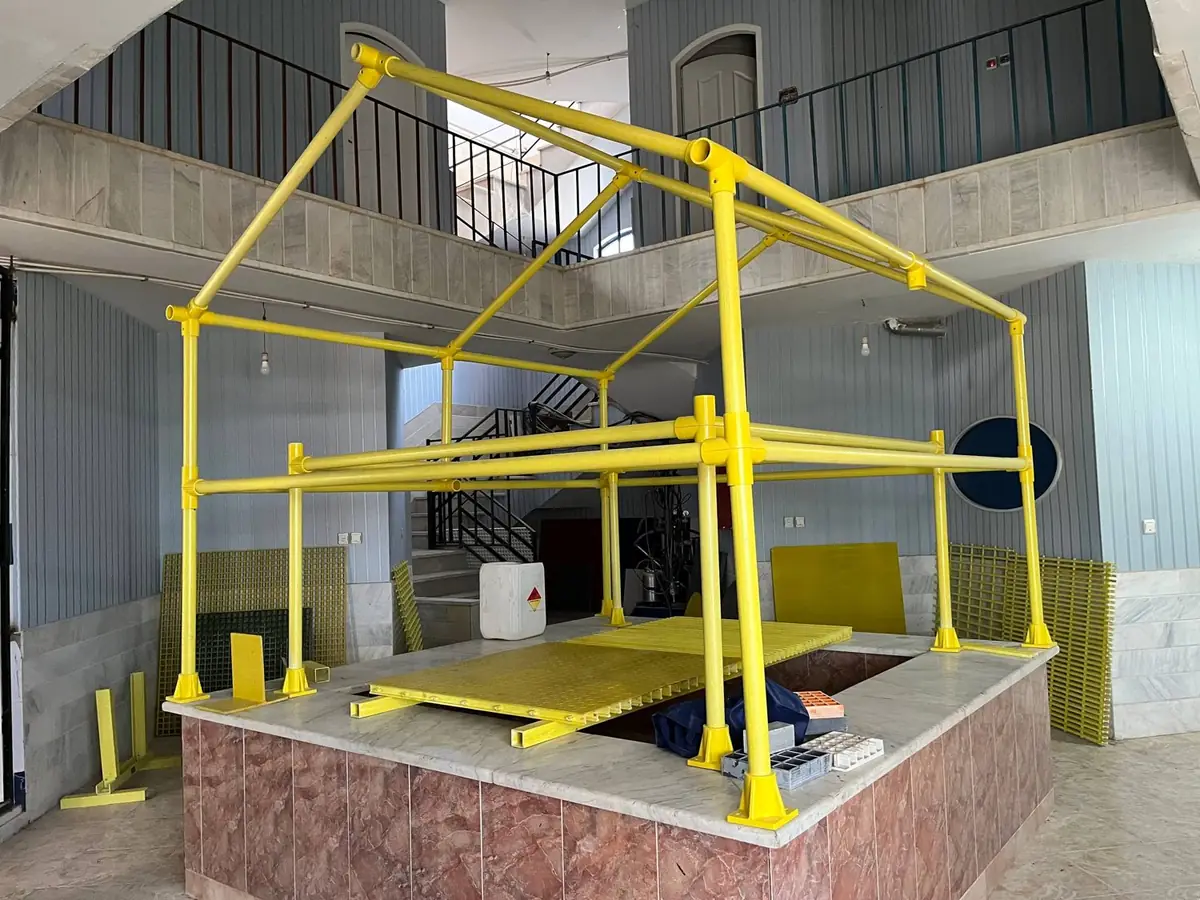

هندریل و نرده کامپوزیتی

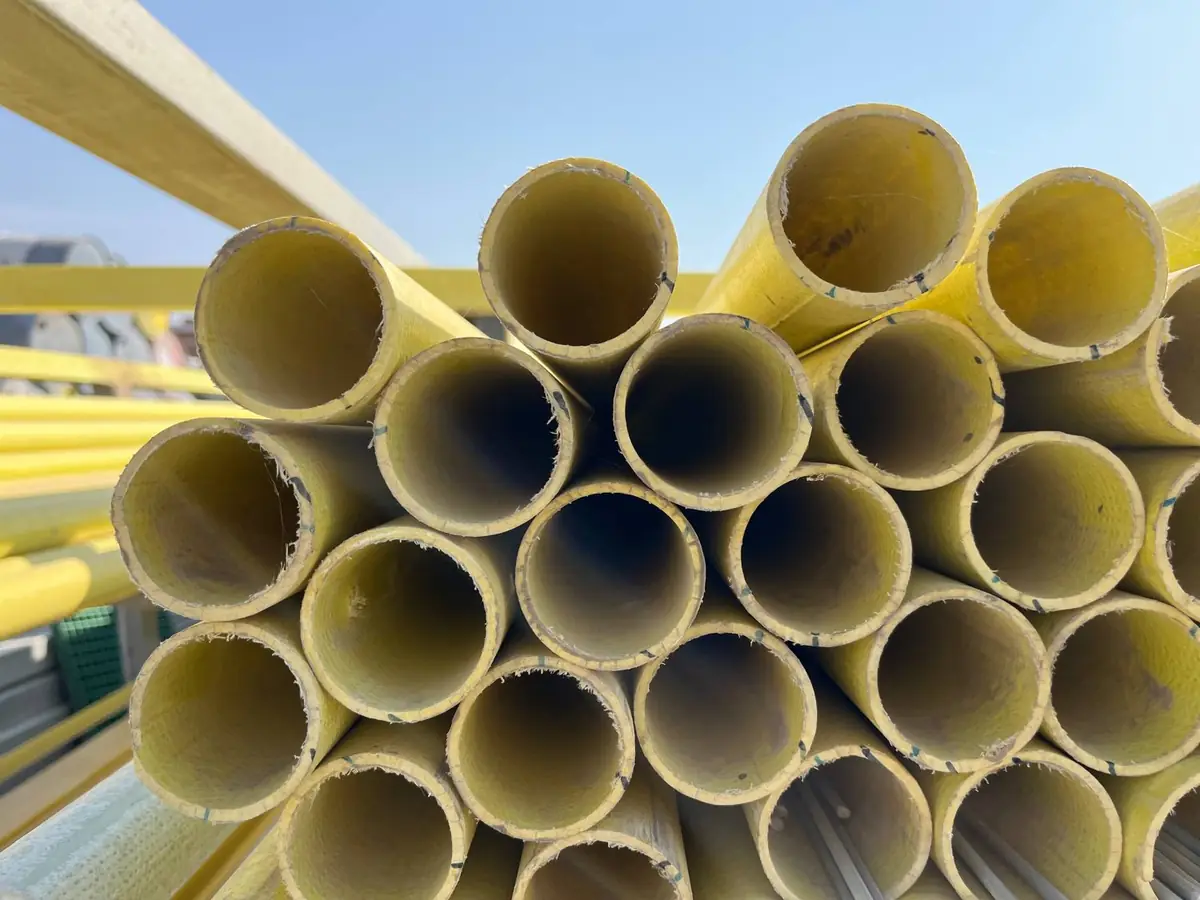

نرده و دست‌انداز سکوها، راهروها و پلکان‌ها از لوله و قوطی کامپوزیتی با اتصالات قالبی؛ بدون رنگ‌آمیزی، بدون زنگ‌زدگی و عایق.لوله و قوطی پالتروژنی

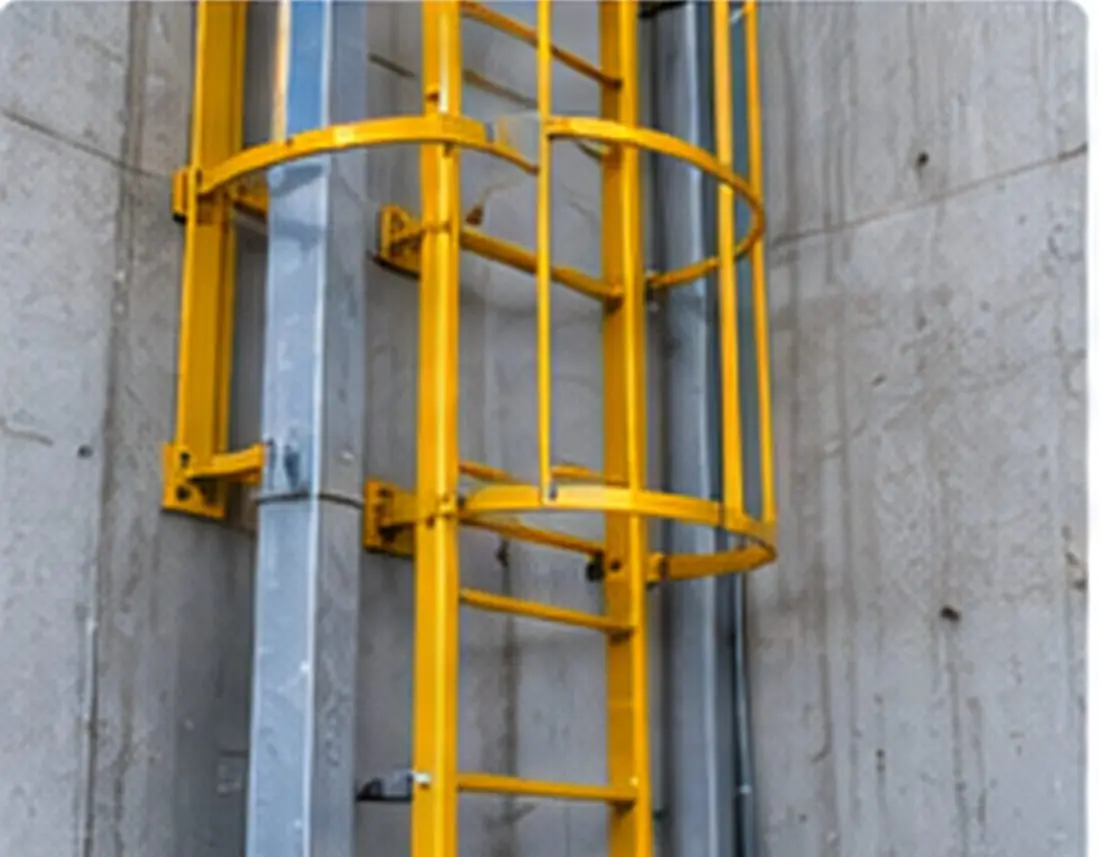

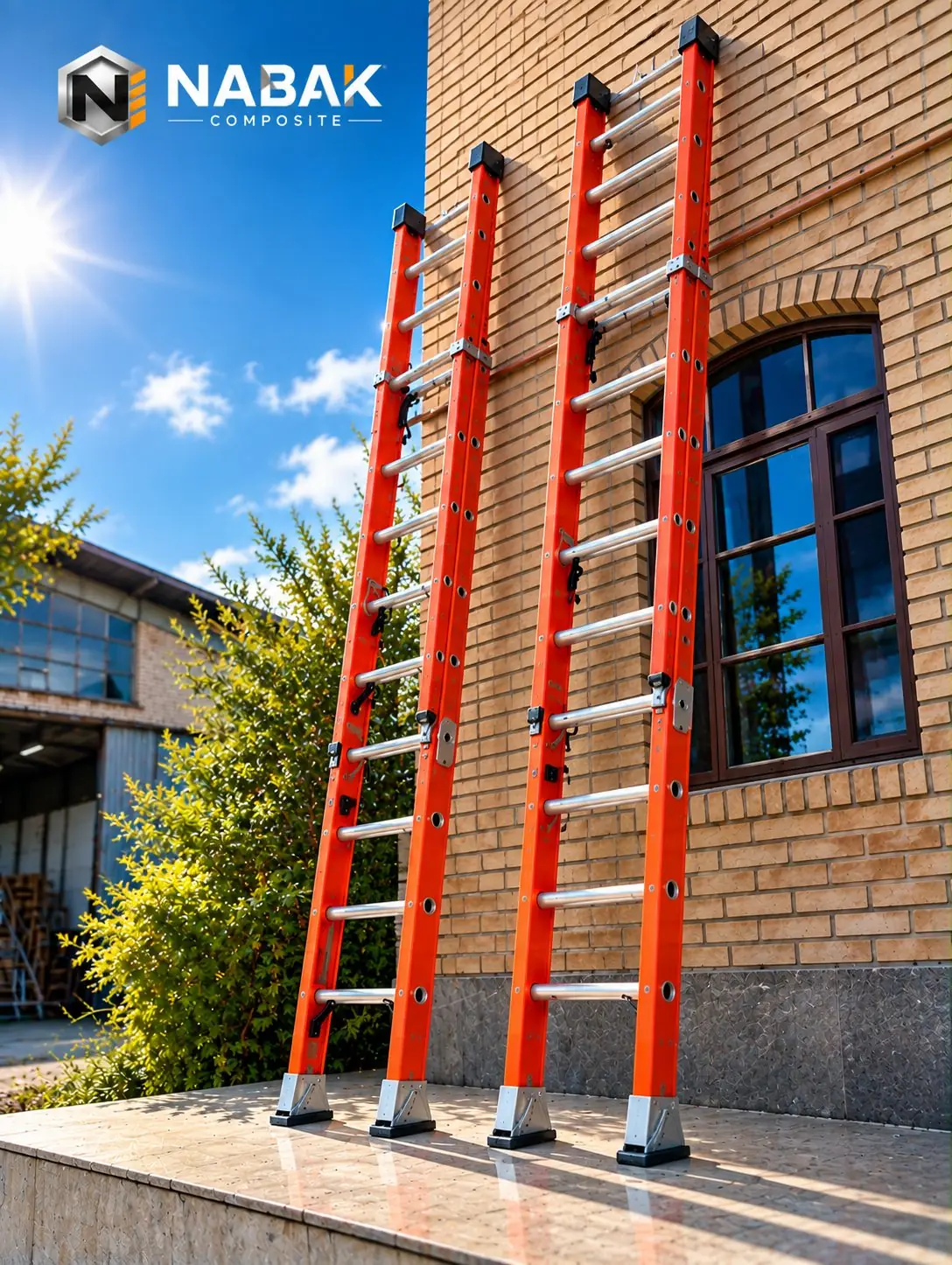

نردبان کامپوزیتی

نردبان قفس‌دار ثابت برای مخازن و برج‌ها، و نردبان‌های قابل حمل؛ در کاربری الکتریکی به دلیل نارسانایی، تنها گزینه ایمن است.ناودانی و لوله پالتروژنی

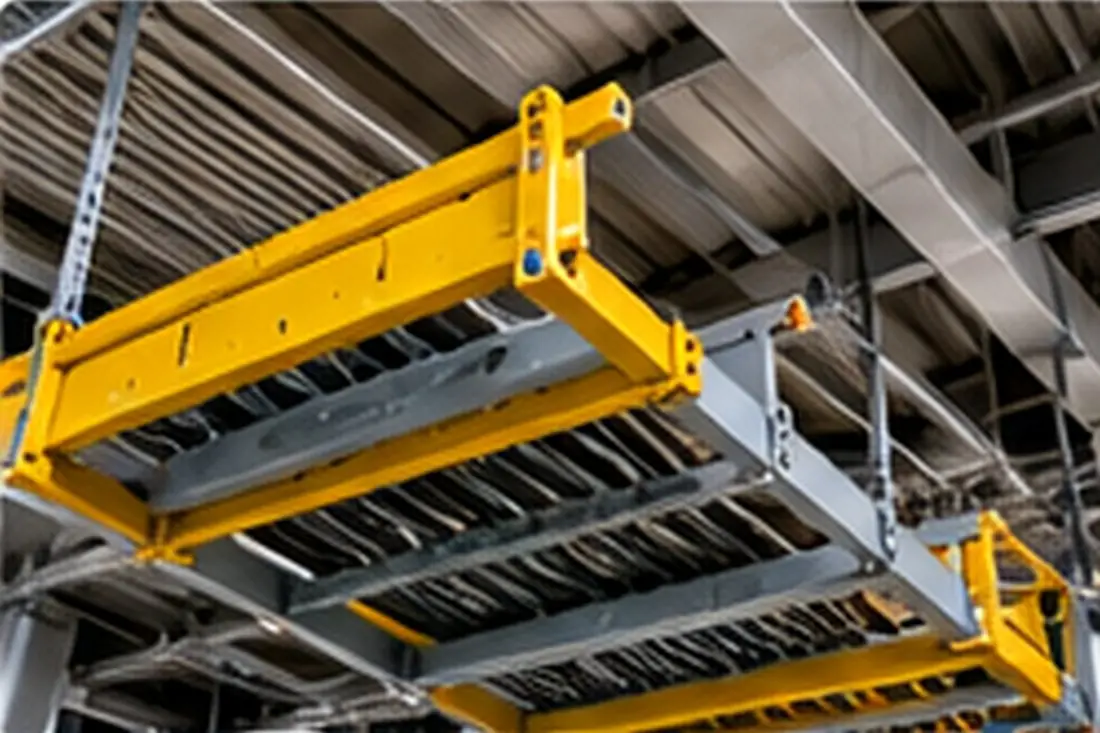

سینی و نردبان کابل

مسیر کابل در نیروگاه‌ها، پالایشگاه‌ها، تونل‌ها و محیط‌های دریایی؛ عایق، سبک و مقاوم در برابر خوردگی.مقاطع C و ناودانی

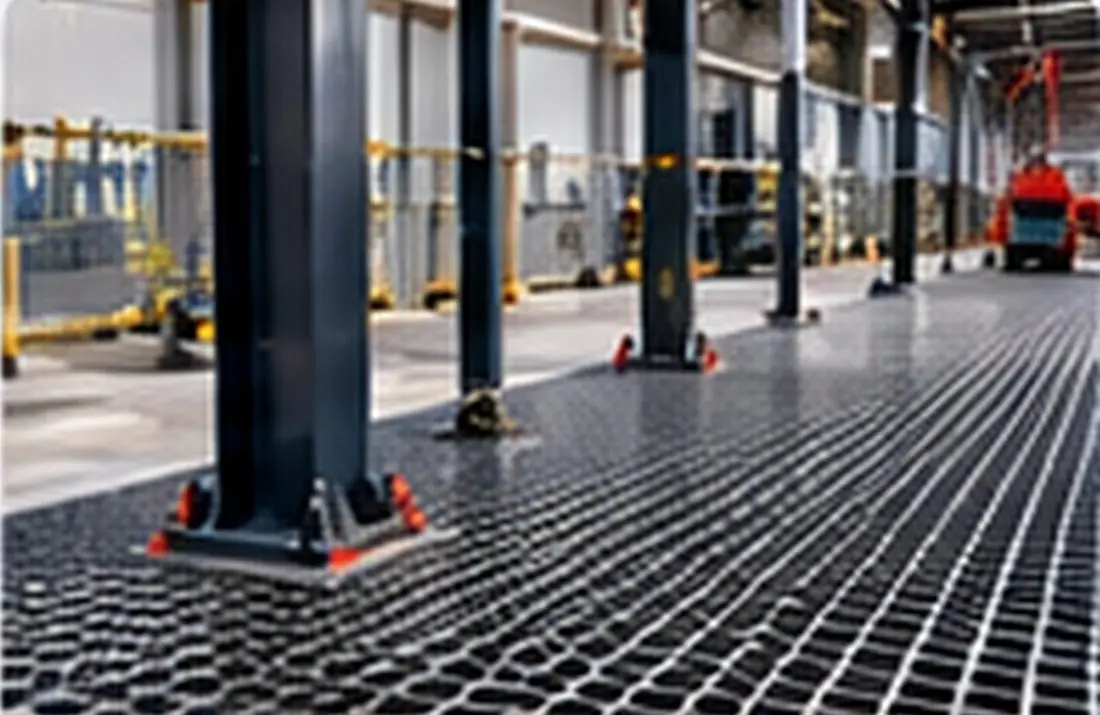

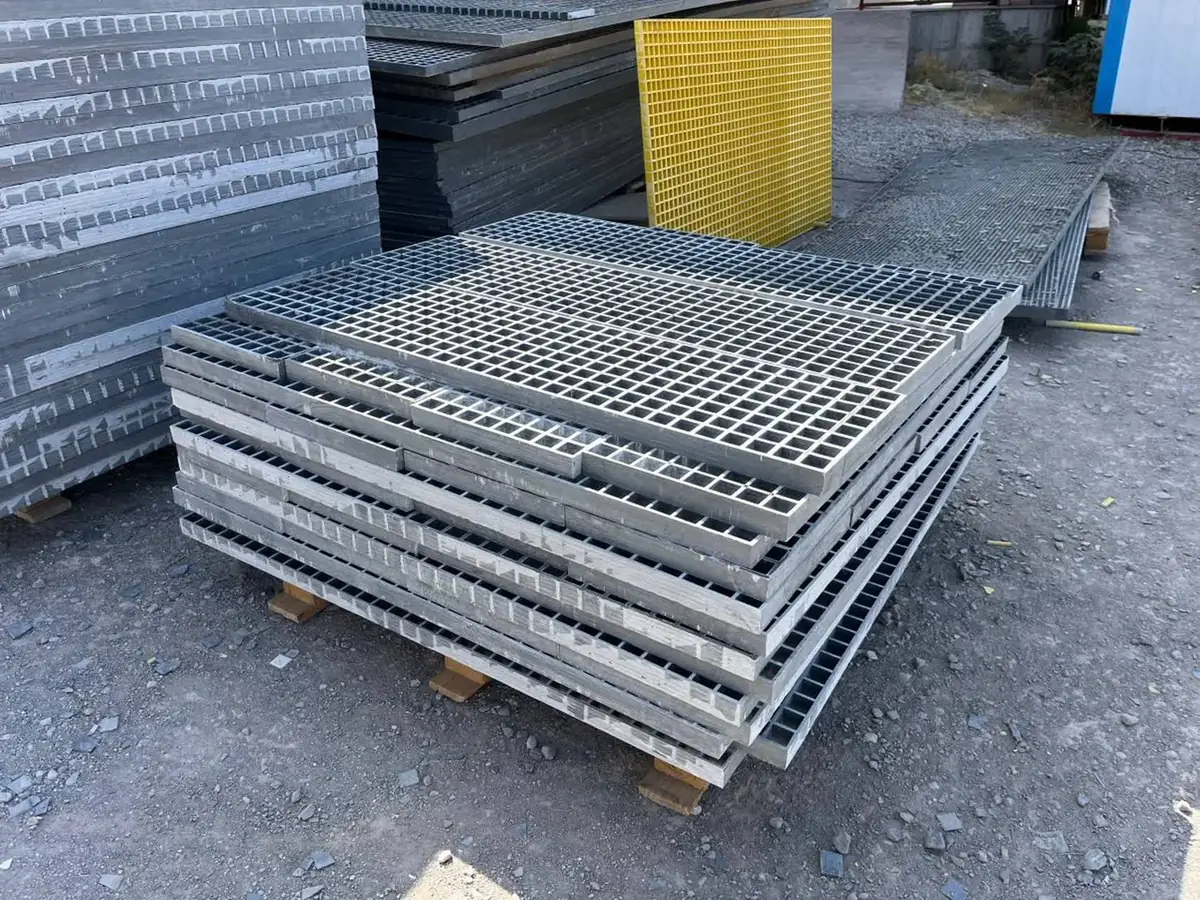

کفپوش پالتروژنی

پنل‌های کف پوش از پروفیل‌های قفل‌شونده یا گریتینگ پالترود؛ برای کف سکو، عرشه و پل با دهانه بلند.پنل و گریتینگ پالترود

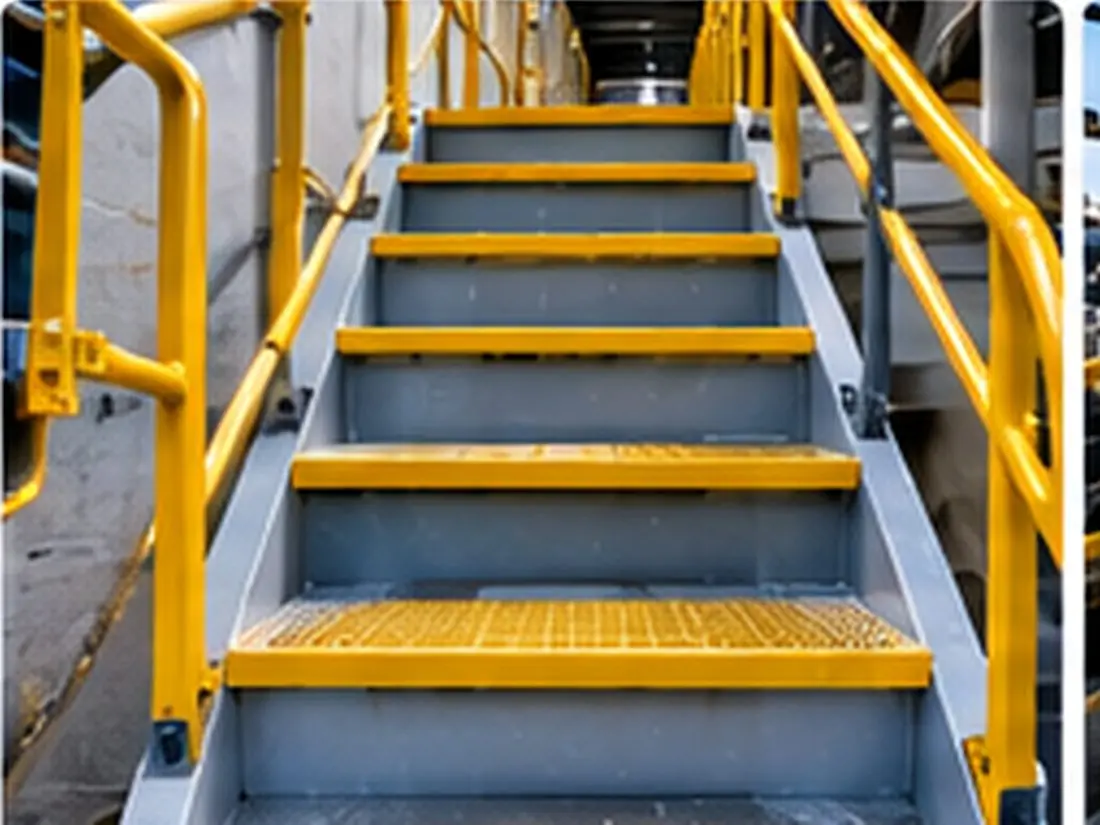

پلکان کامپوزیتی (پله کامپوزیتی)

شمشیری از ناودانی کامپوزیتی، کف پله گریتینگ و نرده لوله‌ای؛ سازه کامل ضدخوردگی برای دسترسی به تجهیزات.ناودانی + گریتینگ

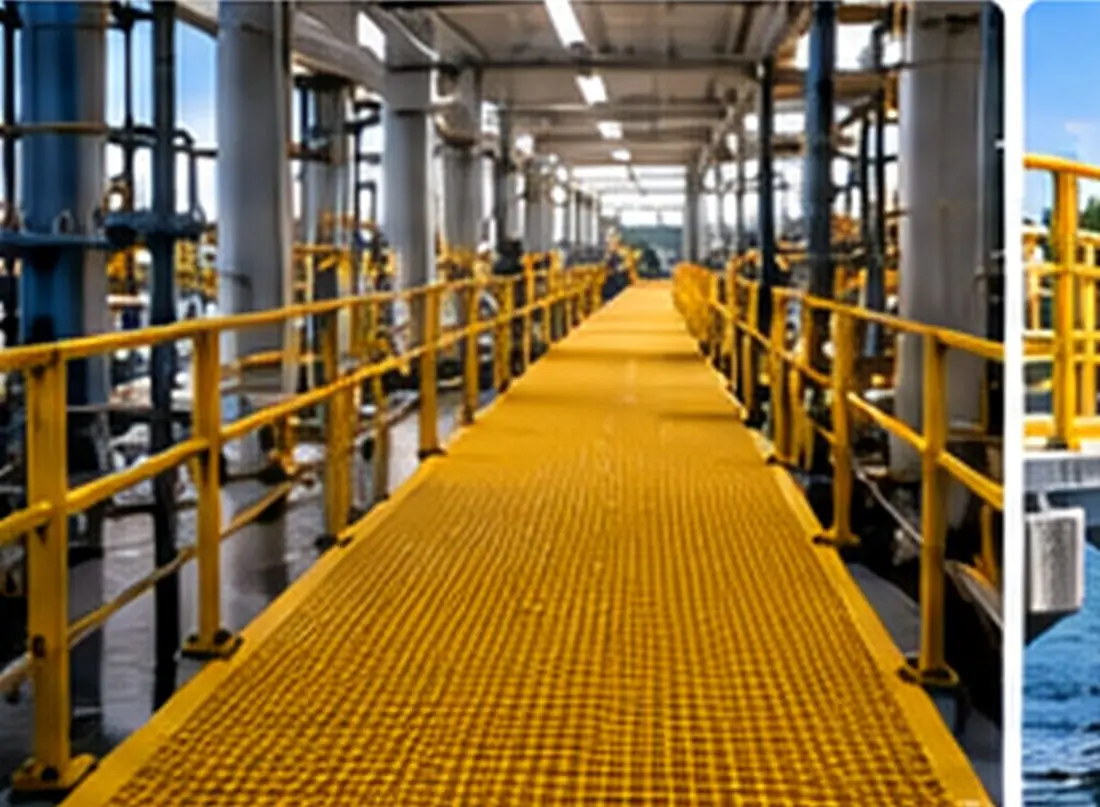

راهرو کامپوزیتی و سکو کامپوزیتی

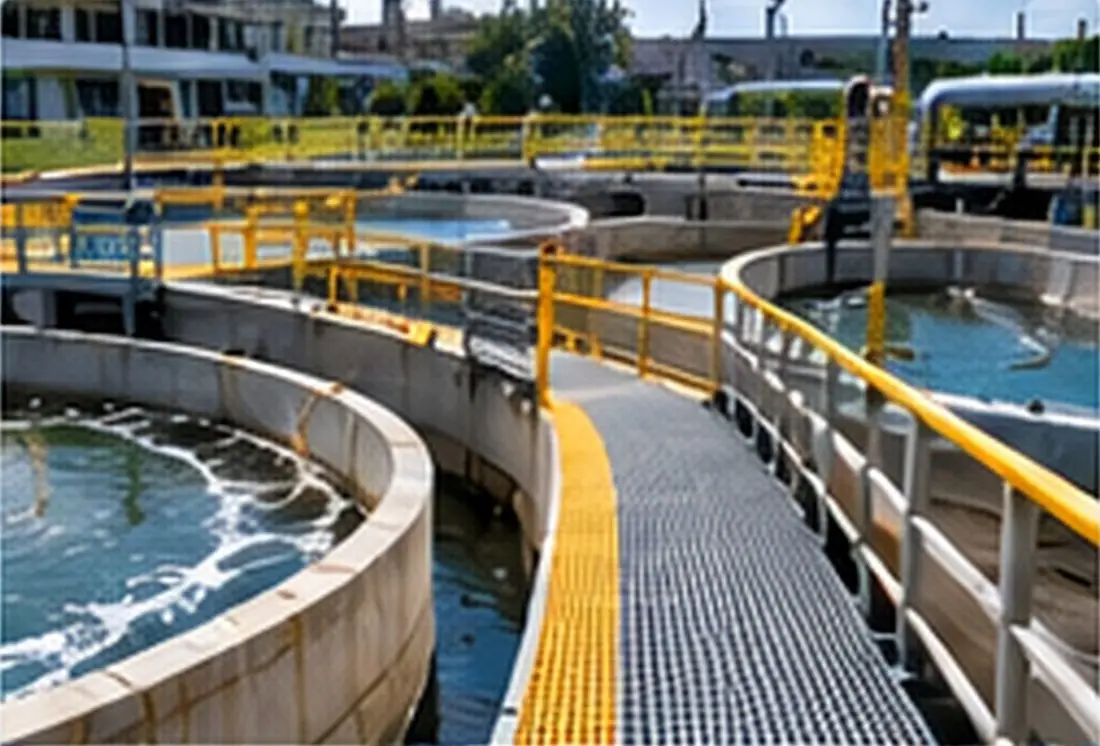

راهروهای دسترسی در سالن‌های صنعتی و تصفیه‌خانه‌ها؛ زیرسازی تیر I و قوطی کامپوزیتی با کف گریتینگ.تیر I، قوطی، گریتینگ

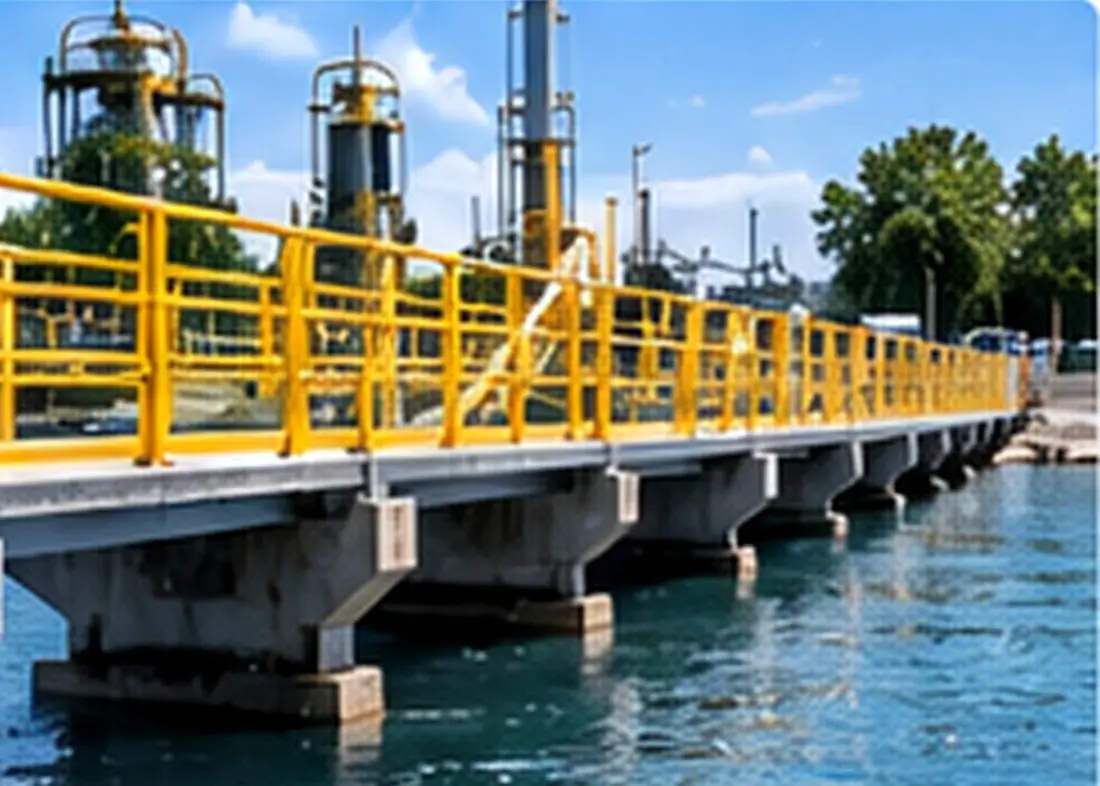

پل‌ها

پل عابر پیاده، پل دسترسی صنعتی و اسکله؛ نصب سریع با جرثقیل سبک و عمر طولانی در کنار آب.تیر I و پروفیل‌های بزرگ

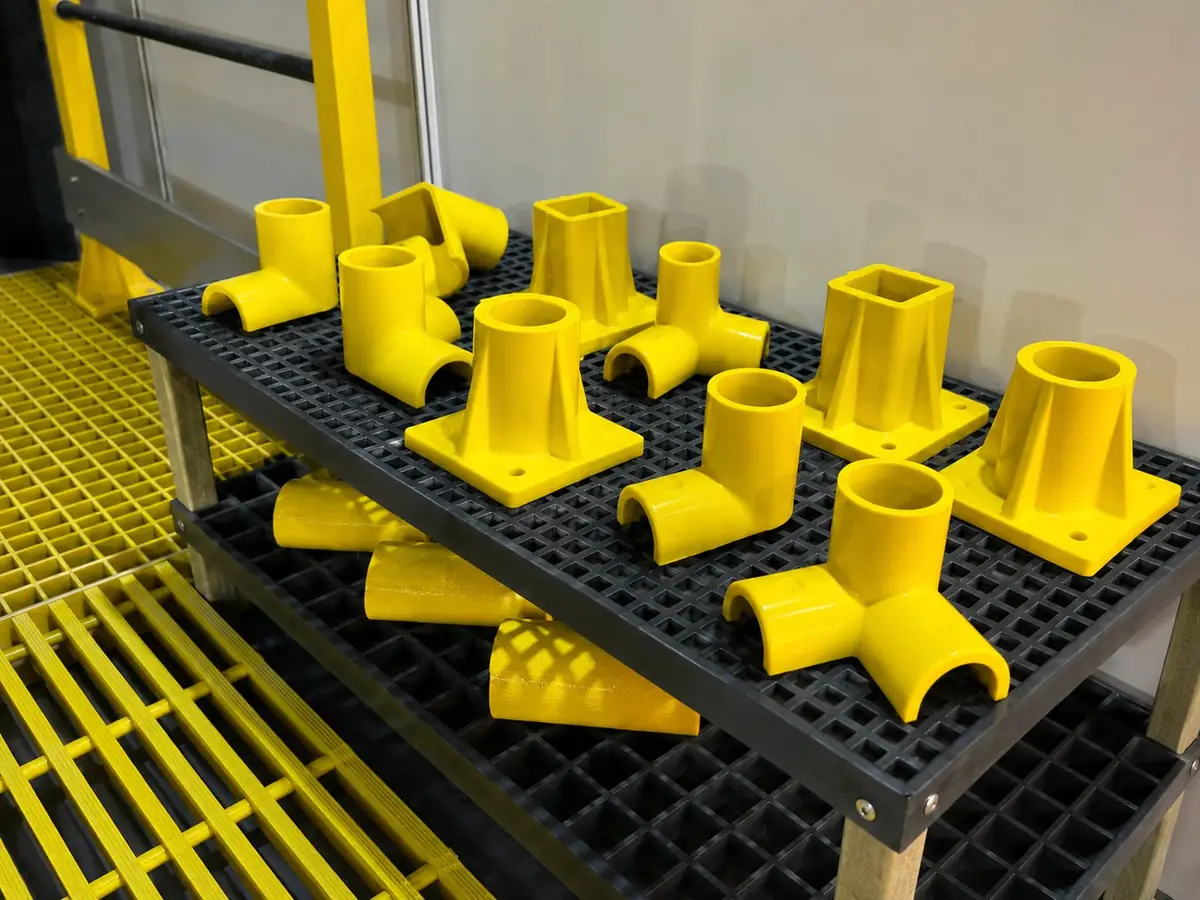

در هندریل‌های کامپوزیتی، لوله یا قوطی پالتروژنی با اتصالات قالبی و چسب یا پرچ مونتاژ می‌شود. چون جوشکاری لازم نیست، نصب در محیط‌های قابل اشتعال بدون مجوز کار گرم انجام می‌شود؛ مزیتی مهم در پالایشگاه‌ها و پتروشیمی‌ها.

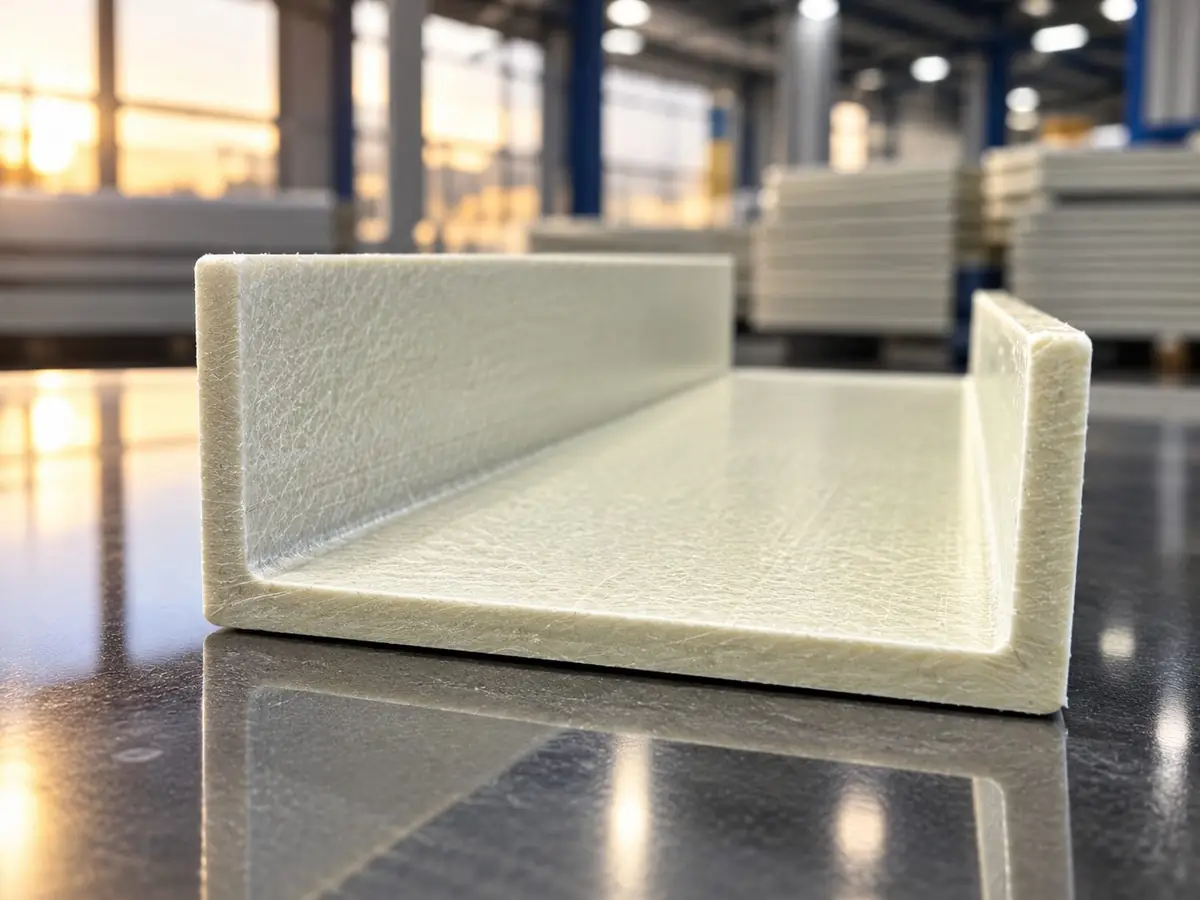

انواع نردبان کامپوزیتی در دو گروه کاربرد دارند: نردبان معمولی، به دلیل سبک وزنی و مقاومت در برابر خوردگی، و نردبان الکتریکی، به دلیل عایق بودن و نارسانایی. ریل نردبان معمولاً یک ناودانی پلیمری پالتروژنی و پله‌ها از لوله آلومینیومی یا کامپوزیتی است.

۲. سازه‌های ساختمانی، کشاورزی و شهری

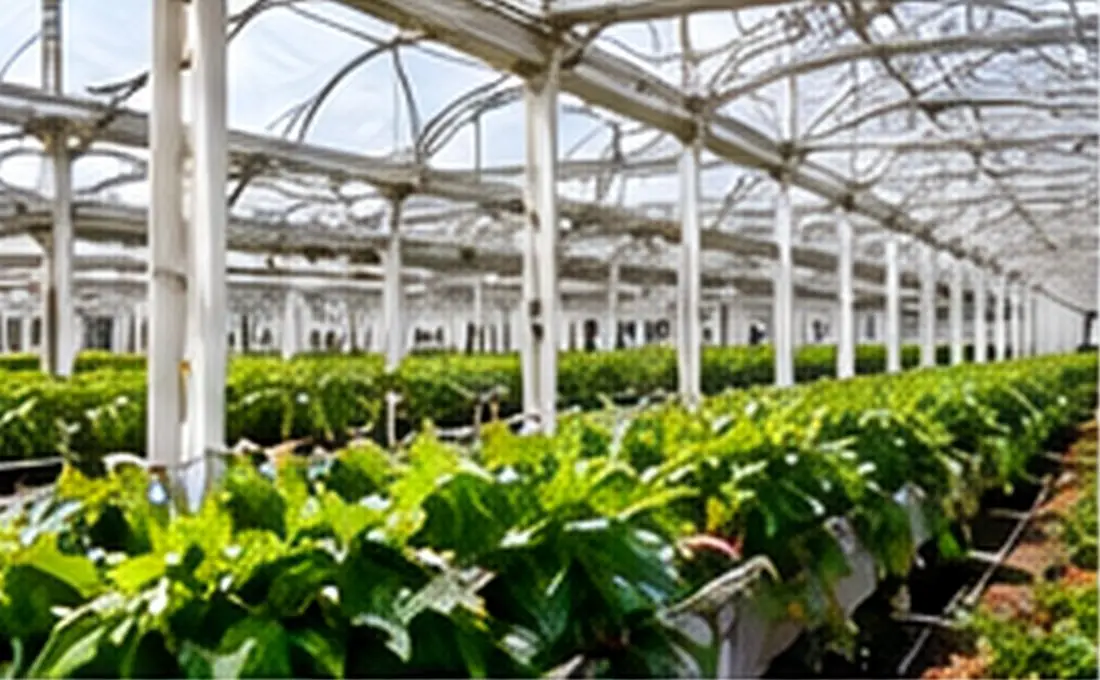

سازه‌های ساپورت

سازه گلخانه، کشتارگاه، دامداری و پنل‌های خورشیدی؛ مقاوم در برابر رطوبت، آمونیاک، کود و مواد ضدعفونی.قوطی و نبشی

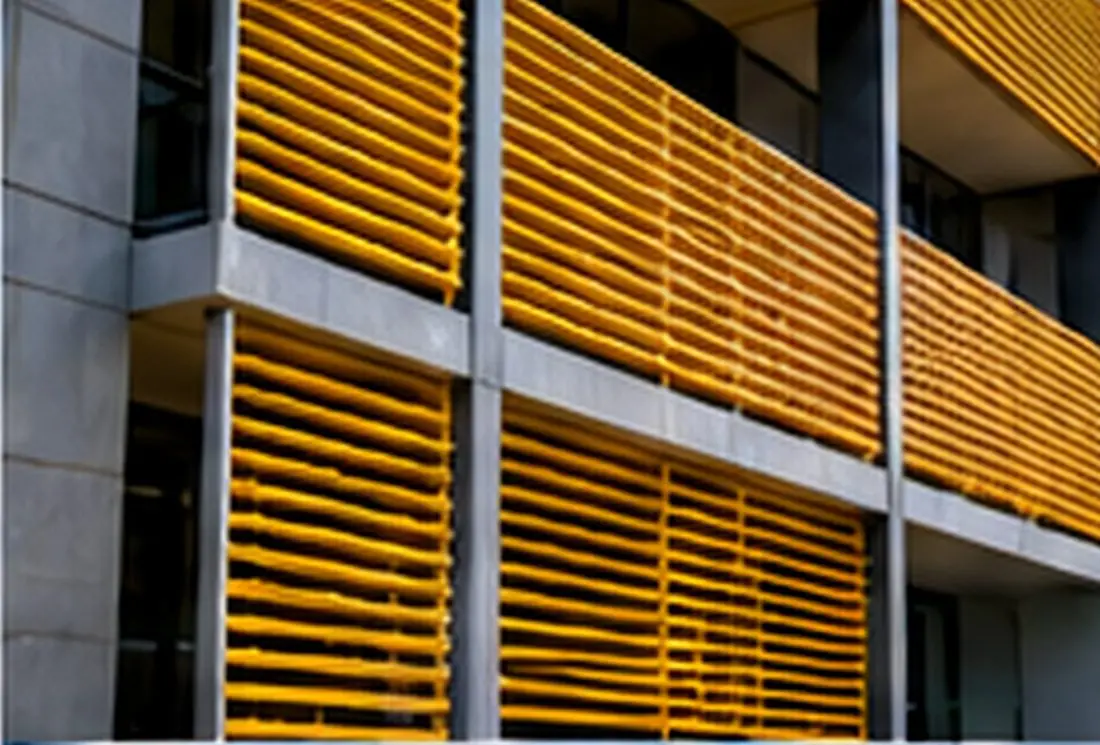

نما و لوور ساختمان

لوورهای سایه‌انداز و نمای پروفیلی؛ ضریب انبساط حرارتی نزدیک به شیشه و رنگ ماندگار.پروفیل‌های سفارشی

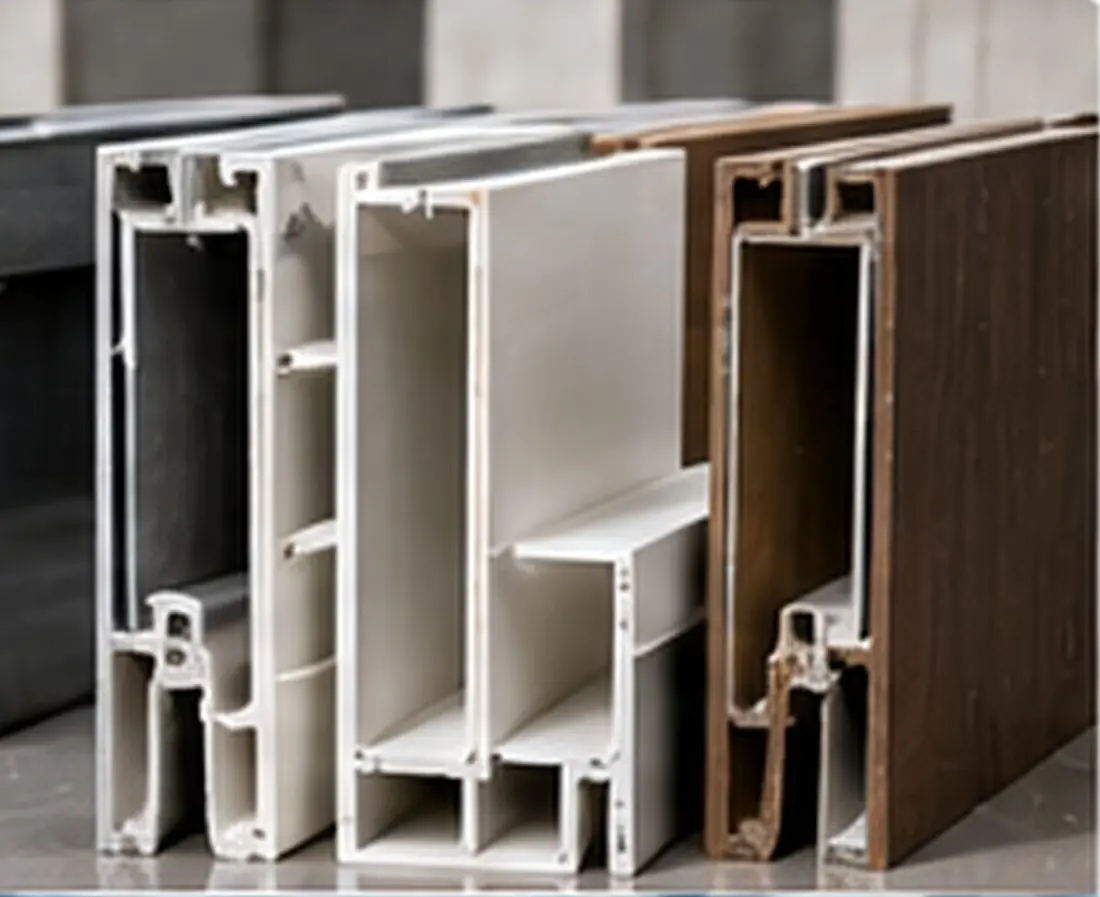

چهارچوب درب و پنجره

پروفیل درب و پنجره پالتروژنی با رسانایی حرارتی بسیار کم و پایداری ابعادی بالا؛ بدون تغییر شکل در گرما.پروفیل‌های توخالی

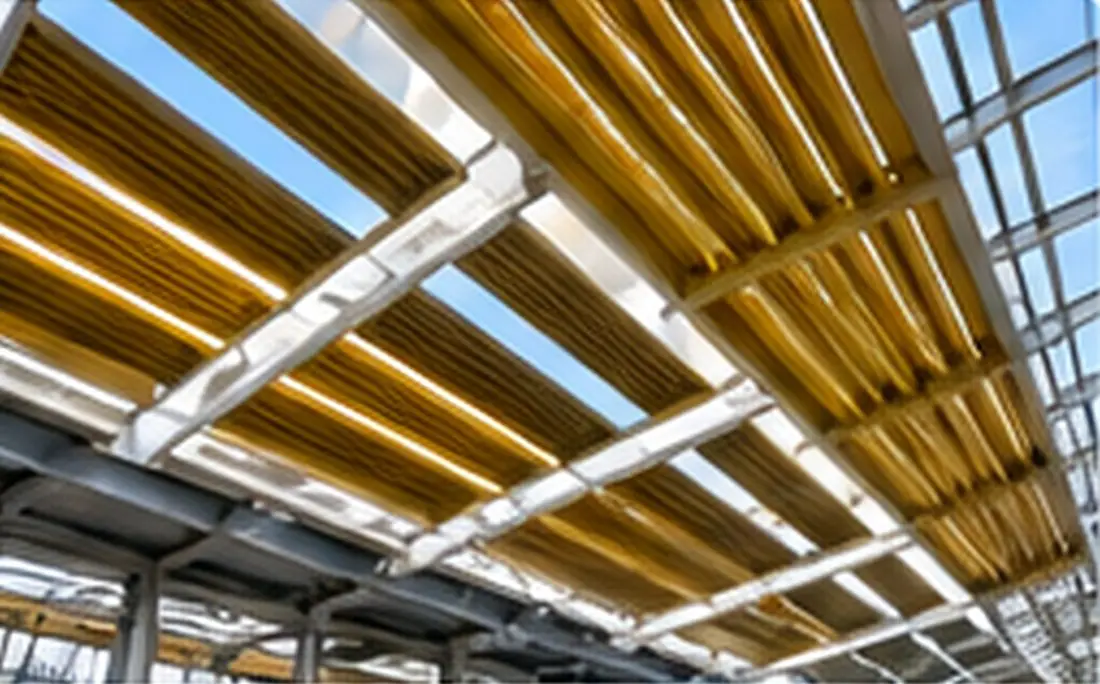

سایه‌بان و پوشش کاذب سقف

سایه‌بان پارکینگ، سقف کاذب صنعتی و پرگولا؛ سبک و مقاوم در برابر آفتاب با افزودنی UV.تسمه و قوطی

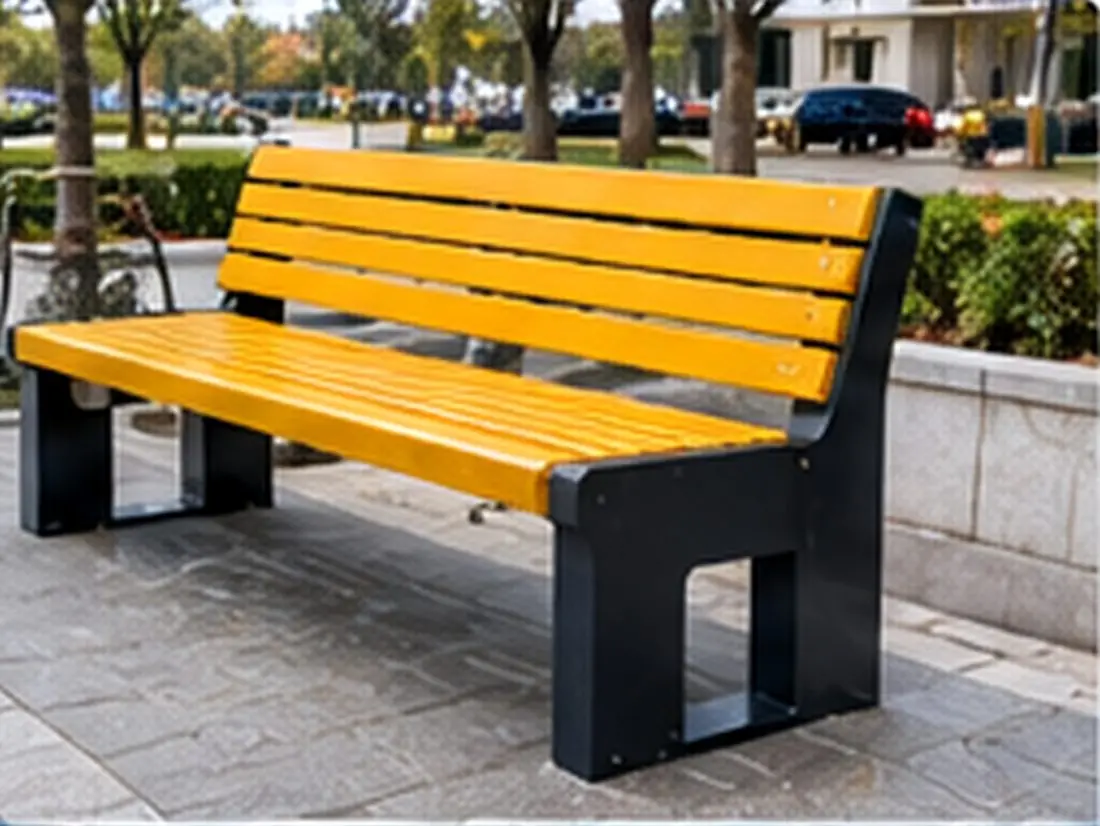

مبلمان شهری

نیمکت، تابلو، پایه تابلو، گاردریل و نشانگر کنار بزرگراه؛ بدون سرقت (بدون ارزش ضایعاتی) و بدون رنگ‌آمیزی دوره‌ای.تسمه و پروفیل

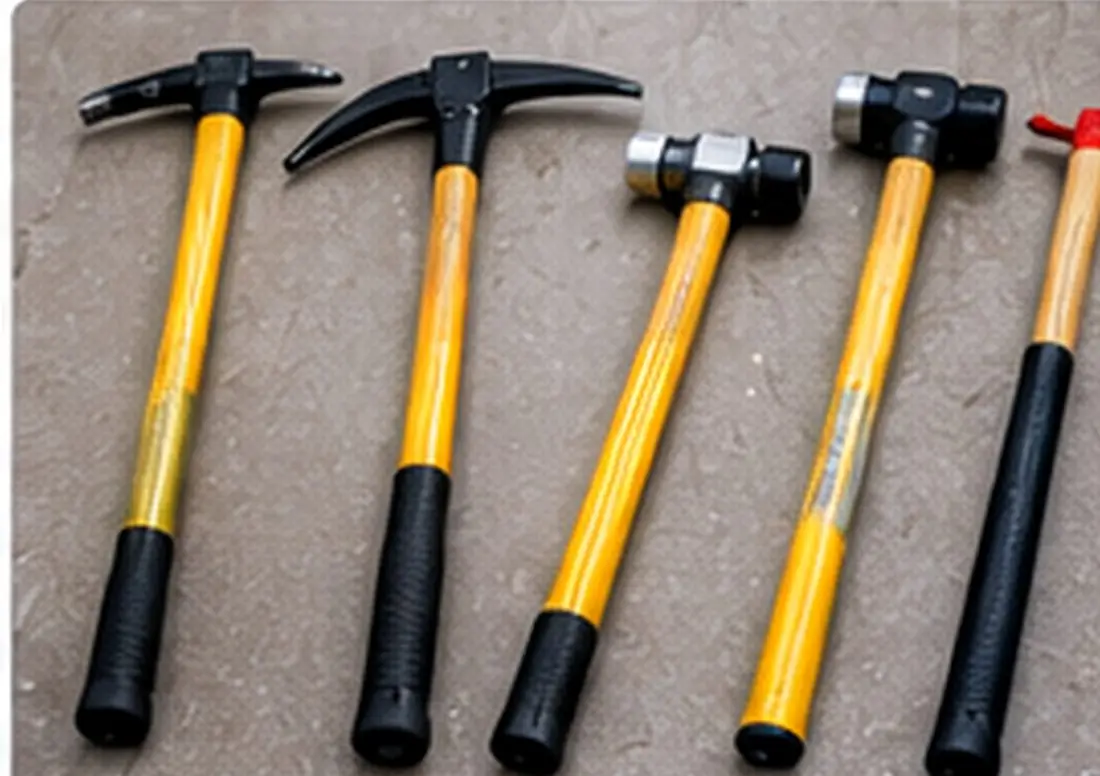

دسته ابزار کامپوزیتی

دسته بیل، کلنگ، چکش، تبر و قیچی باغبانی؛ سبک، جاذب ارتعاش و عایق برق.میله و لوله پالتروژنی

۳. کاربردهای برق، تأسیسات و سازه‌های خاص

• پایه روشنایی کامپوزیتی و تیرهای برق کامپوزیتی: تیرهای برق کامپوزیتی در مناطق ساحلی و مرطوب جایگزین تیرهای بتنی و چوبی می‌شوند؛ سبک، عایق و بدون پوسیدگی (برخلاف چوب) یا زنگ‌زدگی (برخلاف فولاد)؛ در برخورد خودرو نیز ایمن‌تر رفتار می‌کنند.
• ساپورت‌های سازه‌ای در برج خنک کن (کولینگ تاور): کولینگ تاور کامپوزیتی ستون، تیر و مهاربندی از پروفیل‌های پالتروژنی در محیطی که دائماً با آب گرم و بخار در تماس است؛ جایگزین چوب و فولاد گالوانیزه.
• میلگرد آجدار کامپوزیتی: مسلح‌کننده بتن در سازه‌های ساحلی، پل‌ها و محیط‌های کلریدی؛ شرح کامل در مقاله مشخصات فنی میلگرد کامپوزیتی GFRP.
• چهارپایه عایقی: چهارپایه عایقی کامپوزیتی سکوی عایق برای کار برق‌کاران روی تابلوها و تجهیزات برق‌دار.
• میلگرد مقره و لوله فیوز کات اوت: هسته مقره‌های کامپوزیتی خطوط انتقال و لوله‌های عایق فیوز.
• عایق‌های الکتریکی ترانسفورماتور و تابلو برق، و میله‌های ساپورت عایق در اتوبوس برقی و مترو شهری؛ در اتوبوس برقی، این میله‌ها شاسی را از سیستم برق‌رسانی جدا می‌کنند.

۴. کالاهای مصرفی، ورزشی و ابزار

از میله پرچم تا دسته پارو، میله‌ها و لوله‌های پالتروژنی با قطر کوچک، ماده اولیه بسیاری از کالاهای روزمره هستند:

در دسته ابزار، پروفیل پالتروژنی ارتعاش ضربه را بهتر از فولاد جذب می‌کند، برخلاف چوب ترک نمی‌خورد و عایق برق است؛ ویژگی‌ای که برای کار در نزدیکی کابل‌های مدفون اهمیت دارد.

سایر کاربردهای محصولات پالتروژنی

همچنین کاربرد محصولات پالتروژنی را در موارد زیر داریم:

بازار محصولات کامپوزیتی پالتروژنی؛ روندها و محرک‌ها

بازار محصولات کامپوزیتی FRP در دو دهه اخیر رشد پیوسته‌ای داشته و سهم پروفیل‌های پالتروژنی در این بازار رو به افزایش است. سه محرک اصلی این رشد عبارتند از:

• هزینه چرخه عمر: قیمت اولیه پروفیل FRP ممکن است از فولاد بیشتر باشد، اما حذف رنگ‌آمیزی دوره‌ای، تعمیر خوردگی و توقف تولید، هزینه کل چرخه عمر را در محیط‌های خورنده (صنایع شیمیایی، غذایی، معدنی و دریایی) به‌طور چشمگیری کاهش می‌دهد.
• ایمنی الکتریکی: در شبکه برق، تیرهای برق کامپوزیتی، چهارپایه عایقی، نردبان و سینی کابل، خطر برق‌گرفتگی را حذف می‌کنند؛ به همین دلیل کاربرد الکتریکی بزرگ‌ترین بخش بازار محصولات پالتروژنی را تشکیل می‌دهد.
• ساخت و ساز سبک و سریع: در عمران و ساخت و ساز، سبکی پروفیل‌ها نصب بدون جرثقیل سنگین را ممکن می‌کند؛ از پل عابر تا کولینگ تاور.

در کنار صنایع سنتی، بازارهای تازه‌ای مانند صنایع هسته ای (به دلیل غیرمغناطیسی بودن)، صنایع نساجی (مقاومت در برابر رنگ‌ها و مواد شیمیایی)، کاربری نظامی و امنیتی و صنایع هوا و فضا نیز به مصرف محصولات کامپوزیتی پالتروژنی روی آورده‌اند. کاربرد محصولات پالتروژن در کالاهای ورزشی مانند دسته گلف، میله بادبان و میله پرچم نیز بخش مصرفی رو به رشد این بازار است.

جدول انتخاب پروفیل پالتروژنی برای هر کاربرد

جدول زیر، برای پرکاربردترین موارد، پروفیل اصلی، خاصیت تعیین‌کننده و نکته فنی انتخاب را خلاصه می‌کند:

محصولات پالتروژنی ناباک کامپوزیت

ناباک کامپوزیت به‌عنوان تولیدکننده محصولات کامپوزیتی FRP، با خطوط تولید پالتروژن، انواع پروفیل‌های استاندارد و سفارشی را در رنگ‌ها و رزین‌های مختلف تولید می‌کند و در طراحی و اجرای سازه‌های کامل کامپوزیتی، از نرده و پلکان تا سکو و سینی کابل، همراه کارفرمایان است.

پرسش‌های متداول درباره کاربرد محصولات پالتروژنی

جمع‌بندی

کاربرد محصولات پالتروژن و محصولات کامپوزیتی FRP را می‌توان از سه زاویه دید: بر اساس خواص (عایق الکتریکی، مقاومت به خوردگی، سبک وزنی و استحکام بالا)، بر اساس صنایع (از نفت و گاز و تصفیه آب تا برج خنک کن، کشاورزی، مخابرات و انرژی‌های تجدیدپذیر) و بر اساس نوع کاربری (هندریل، نردبان، سینی کابل، کفپوش، پلکان، راهرو و سکو، پل، سازه‌های ساپورت، پایه روشنایی، دسته ابزار، کالاهای ورزشی، چهارچوب درب و پنجره و میلگرد آجدار). هر جا که فولاد زنگ می‌زند، چوب می‌پوسد یا آلومینیوم برق را هدایت می‌کند، یک پروفیل پالتروژنی FRP جایگزینی سبک، ایمن و بادوام است و این فهرست هر روز طولانی‌تر می‌شود.

این مقاله توسط تیم فنی ناباک کامپوزیت تهیه شده است؛ تولیدکننده پروفیل‌های پالتروژنی و محصولات کامپوزیتی.
