طراحی سازه‌های کامپوزیتی FRP؛ اصول تحلیل میکرومکانیک، مزومکانیک و ماکرومکانیک و مدلسازی المان محدود

کامپوزیت‌ها را نمی‌توان مانند فولاد طراحی کرد. خواص آن‌ها به جهت الیاف، چیدمان لایه‌ها و روش تولید وابسته است و همین ویژگی، هم فرصت بهینه‌سازی و هم پیچیدگی تحلیل را ایجاد می‌کند. در این راهنما، زنجیره کامل طراحی و تحلیل کامپوزیت های پلیمری را از خواص الیاف و رزین تا رفتار نهایی سازه و مدلسازی در نرم افزار آباکوس، همراه با روابط کلیدی و مثال‌های عددی مرور می‌کنیم.

ناشر: ناباک کامپوزیت حوزه: طراحی و مهندسی کامپوزیت زمان مطالعه: حدود ۱۸ دقیقه

چرا طراحی و تحلیل کامپوزیت های پلیمری تخصصی است؟

طراحی و تحلیل کامپوزیت های پلیمری به دلیل تفاوت ساختاری و ذاتی با فلزات، پیچیدگی‌های ویژه‌ای دارد. یک قطعه فولادی از یک ماده یکنواخت ساخته شده است، اما یک قطعه کامپوزیتی FRP از میلیون‌ها رشته الیاف شیشه تشکیل شده که در یک ماتریس رزینی با جهت و ترتیب مشخص قرار گرفته‌اند. ناآشنایی طراحان با رفتار کامپوزیت‌ها در حین اعمال نیرو، یکی از موانع اصلی جایگزینی محصولات سنتی و فلزات با محصولات کامپوزیتی در کاربری‌های مختلف است.

از سوی دیگر، همین ساختار لایه‌ای امکانی فراهم می‌کند که در فلزات وجود ندارد: طراح می‌تواند ماده را هم‌زمان با سازه طراحی کند؛ یعنی الیاف را دقیقاً در جهتی قرار دهد که سازه بیشترین تنش را تحمل می‌کند. شناخت دقیق خواص مکانیکی، فیزیکی و شیمیایی کامپوزیت های FRP، پیش‌نیاز طراحی سازه‌های کامپوزیتی کارآمد و مدلسازی رفتار آن‌ها تحت بارگذاری است.

سازه کامپوزیتی FRP شامل سکو، پلکان و نرده کامپوزیتی روی مخزن صنعتی

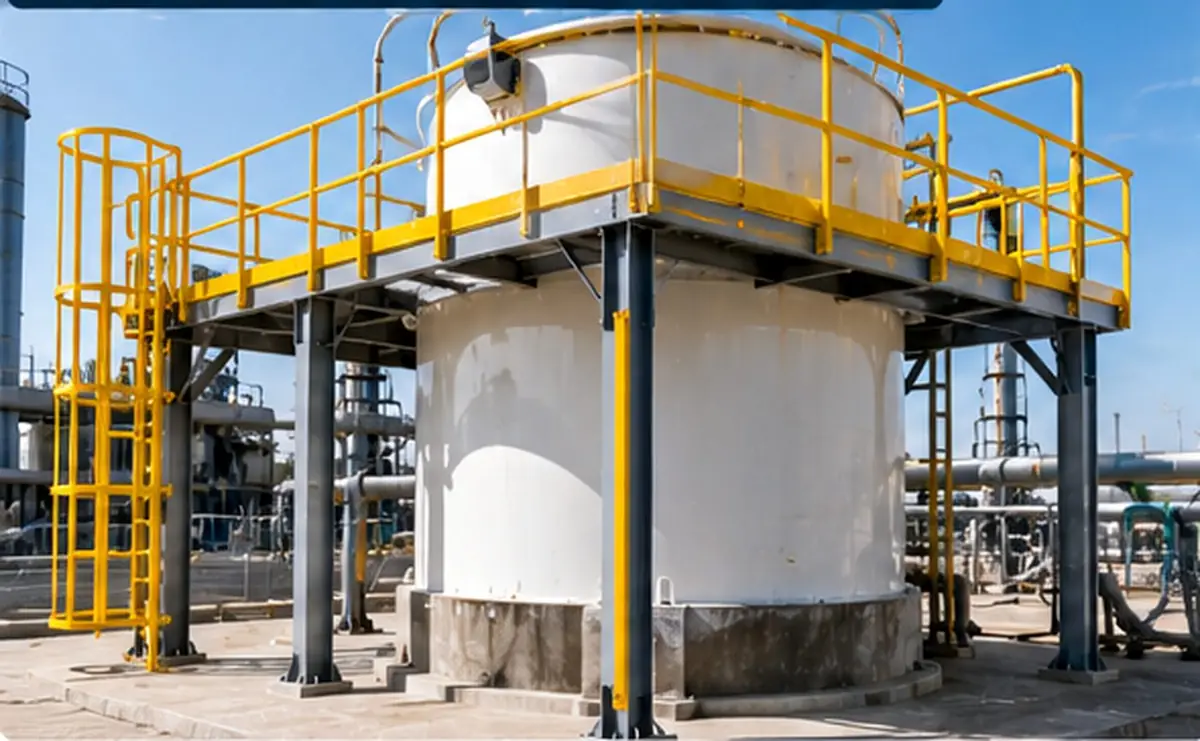

سکو، پلکان و نرده کامپوزیتی روی یک مخزن صنعتی؛ نمونه‌ای از سازه‌ای که به طراحی و تحلیل مهندسی کامپوزیت نیاز دارد.

ناهمسانگردی؛ تفاوت بنیادین کامپوزیت و فلز

محصولات کامپوزیتی FRP و GRP خواص غیرایزوتروپیک (ناهمسانگرد) دارند؛ یعنی خواص یک قطعه کامپوزیتی در جهات مختلف اعمال بار متفاوت است. برای مثال، استحکام کششی در جهت X، Y و Z سه عدد متفاوت و مجزا هستند. در مقابل، فلزات رفتار ایزوتروپیک (همسانگرد) دارند و جهت اعمال نیرو در تحلیل سازه فلزی اثری ندارد؛ استحکام کششی فولاد در سه جهت X، Y و Z یکسان است.

ویژگیفلزات (ایزوتروپیک)کامپوزیت FRP (ناهمسانگرد)
تعداد ثابت‌های الاستیک مستقل۲ (E و ν)۴ برای تک لایه در صفحه (E₁، E₂، G₁₂، ν₁₂)؛ ۹ برای ماده ارتوتروپیک سه‌بعدی
وابستگی خواص به جهتنداردشدید؛ به زاویه الیاف و چیدمان لایه‌ها
استحکام کششییکسان در همه جهاتاستحکام کششی طولی پروفیل پالترود چند برابر عرضی
رفتار تا شکستنرم با تسلیم مشخصخطی تا شکست، بدون تسلیم
مدول برشی نسبت به مدول کششیحدود ۰٫۴بسیار کمتر (حدود ۰٫۱ تا ۰٫۲ در پروفیل پالترود)
مودهای شکستمحدود (تسلیم، خستگی)متعدد: شکست الیاف، ترک ماتریس، جدایش لایه‌ها
اثر دما و زمانمحدود در دمای محیطخزش و کاهش خواص نزدیک دمای انتقال شیشه‌ای رزین

نمودار زیر اثر ناهمسانگردی را به‌صورت کمی نشان می‌دهد: مدول الاستیسیته یک تک لایه تک‌جهته الیاف شیشه/اپوکسی، وقتی جهت بار از جهت الیاف فاصله می‌گیرد، به‌سرعت کاهش می‌یابد. تنها ۱۵ درجه انحراف، سفتی را حدود ۳۱ درصد کاهش می‌دهد:

۰ ۱۰ ۲۰ ۳۰ ۴۰ ۰° ۱۵° ۳۰° ۴۵° ۶۰° ۷۵° ۹۰° ۴۱ GPa ۲۸ GPa (−۳۱٪) ۱۲ GPa ۱۰ GPa زاویه بین جهت بار و جهت الیاف (θ) مدول الاستیسیته Eₓ (GPa)
تغییر مدول الاستیسیته تک لایه تک‌جهته (E₁=۴۱، E₂=۱۰٫۴، G₁₂=۴٫۳ GPa، ν₁₂=۰٫۲۸) با زاویه بارگذاری.
1/Eₓ = cos⁴θ/E₁ + (1/G₁₂ − 2ν₁₂/E₁)·sin²θ·cos²θ + sin⁴θ/E₂

این رابطه دو درس مهندسی دارد: اول، دقت در جهت‌گیری الیاف هنگام تولید (مثلاً در لایه گذاری یا پالتروژن) مستقیماً بر سفتی قطعه اثر دارد؛ دوم، در سازه‌هایی که بار در چند جهت وارد می‌شود، باید لایه‌هایی با زاویه‌های مختلف (مانند ۰، ۹۰ و ±۴۵ درجه) ترکیب شوند.

آنالیز و تحلیل کامپوزیت‌ها در سه سطح

آنالیز و تحلیل کامپوزیت ها پایه هر طراحی است. آنالیز و تحلیل خواص محصولات کامپوزیتی در سه مقیاس مختلف انجام می‌شود: میکرومکانیک، مزومکانیک و ماکرومکانیک. خروجی هر سطح، ورودی سطح بعدی است و این زنجیره، خواص مواد اولیه را به رفتار نهایی سازه کامپوزیتی پیوند می‌دهد.

سه سطح آنالیز کامپوزیت ها: میکرومکانیک، مزومکانیک و ماکرومکانیک
سه سطح تحلیل کامپوزیت‌ها: میکرومکانیک (الیاف و رزین)، مزومکانیک (Ply و Laminate) و ماکرومکانیک (سازه).

میکرومکانیک (Micro)

از الیاف و رزین تا تک لایه.ورودی: خواص الیاف، رزین و افزودنی‌ها، کسر وزنی و حجمی، نحوه توزیع الیاف
خروجی: رفتار تک لایه (Ply behaviour)

مزومکانیک (Meso)

از تک لایه تا چند لایه.ورودی: خواص Ply، چیدمان زاویه و ضخامت لایه‌ها، برهم‌کنش بین لایه‌ها
خروجی: رفتار Laminate (Laminate behavior)

ماکرومکانیک (Macro)

از چند لایه تا سازه.ورودی: رفتار Laminate، هندسه قطعه، اتصالات و بارگذاری
خروجی: رفتار نهایی سازه کامپوزیتی

۱. آنالیز میکرومکانیک (میکرو اسکیل)

در آنالیز میکرومکانیک، خواص یک محصول کامپوزیتی بر اساس خواص مواد اولیه شامل الیاف، رزین و سایر افزودنی‌ها پیش‌بینی می‌شود. خروجی این آنالیز، خواص یک تک لایه کامپوزیتی یا لمینا (Lamina) است که در برخی مراجع علمی Ply نیز نامیده می‌شود.

ورودی آنالیز میکرو اسکیل کامپوزیت‌ها: خواص الیاف، رزین و افزودنی‌ها، درصد مواد تشکیل‌دهنده (کسر وزنی و حجمی) و نحوه توزیع الیاف. خروجی آنالیز میکرو اسکیل: رفتار یک تک لایه کامپوزیت (Ply behaviour) شامل E₁، E₂، G₁₂، ν₁₂ و استحکام‌ها.

E₁ = Ef·Vf + Em·(1 − Vf)   |   E₂ = Em·(1 + ξηVf)/(1 − ηVf) ، η = (Ef/Em − 1)/(Ef/Em + ξ)
مثال عددی میکرومکانیک: برای الیاف شیشه E با Ef = ۷۳ GPa، رزین با Em = ۳٫۵ GPa و کسر حجمی الیاف Vf = ۰٫۵:
  • مدول طولی (قانون مخلوط‌ها): E₁ = ۷۳×۰٫۵ + ۳٫۵×۰٫۵ ≈ ۳۸٫۳ GPa
  • مدول عرضی (Halpin-Tsai با ξ = ۲): η ≈ ۰٫۸۷ ← E₂ ≈ ۱۱٫۶ GPa؛ در حالی که قانون معکوس مخلوط‌ها فقط ۶٫۷ GPa پیش‌بینی می‌کند.
  • نسبت E₁/E₂ ≈ ۳٫۳؛ یعنی همین تک لایه در جهت الیاف بیش از سه برابر سفت‌تر از جهت عمود بر آن است.

در صنعت، معمولاً کسر وزنی الیاف اندازه‌گیری می‌شود (با آزمون سوزاندن)، اما روابط میکرومکانیک بر اساس کسر حجمی هستند. برای تبدیل: Vf = (Wf/ρf) / [Wf/ρf + (1−Wf)/ρm]. برای مثال، ۶۰ درصد وزنی الیاف شیشه در رزین پلی استر، معادل حدود ۴۱ درصد حجمی است. فرمول‌های کامل آنالیز میکرومکانیک را در مقاله پیش‌بینی خواص کامپوزیت‌های پلیمری ببینید.

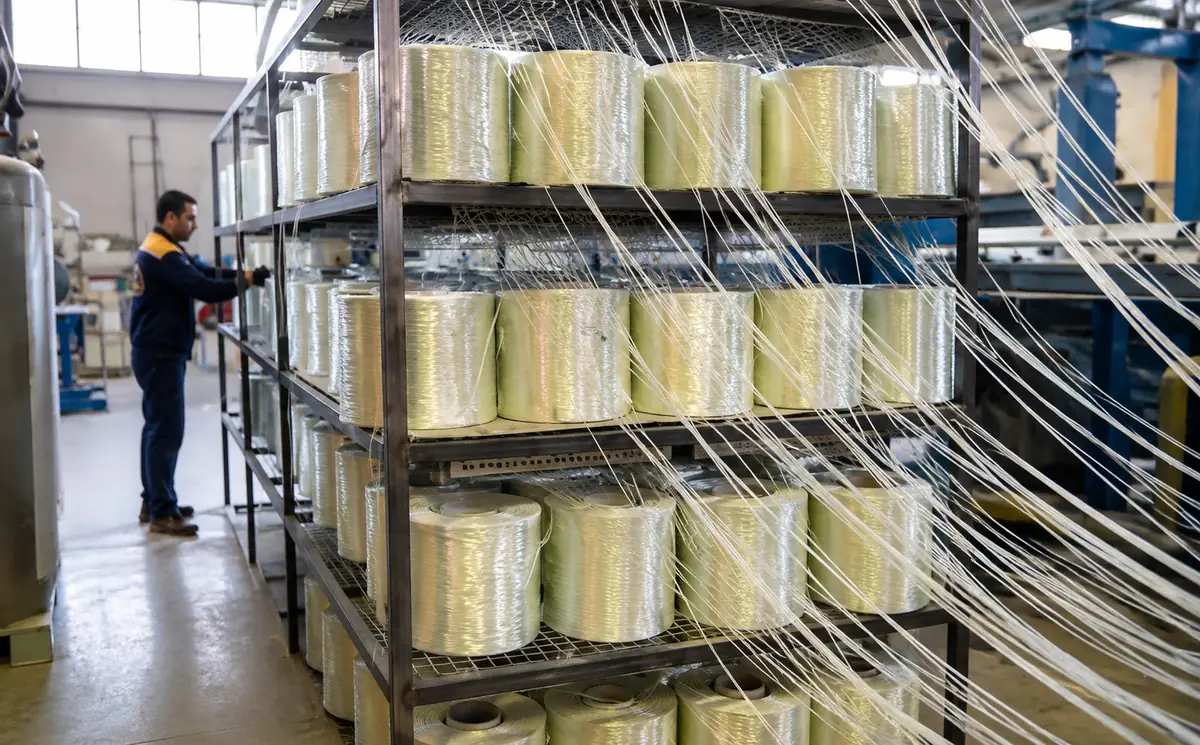

قفسه بوبین های الیاف شیشه رووینگ در کارخانه ناباک؛ ورودی آنالیز میکرومکانیک
بوبین‌های رووینگ الیاف شیشه؛ خواص الیاف، ورودی اصلی آنالیز میکرومکانیک است.

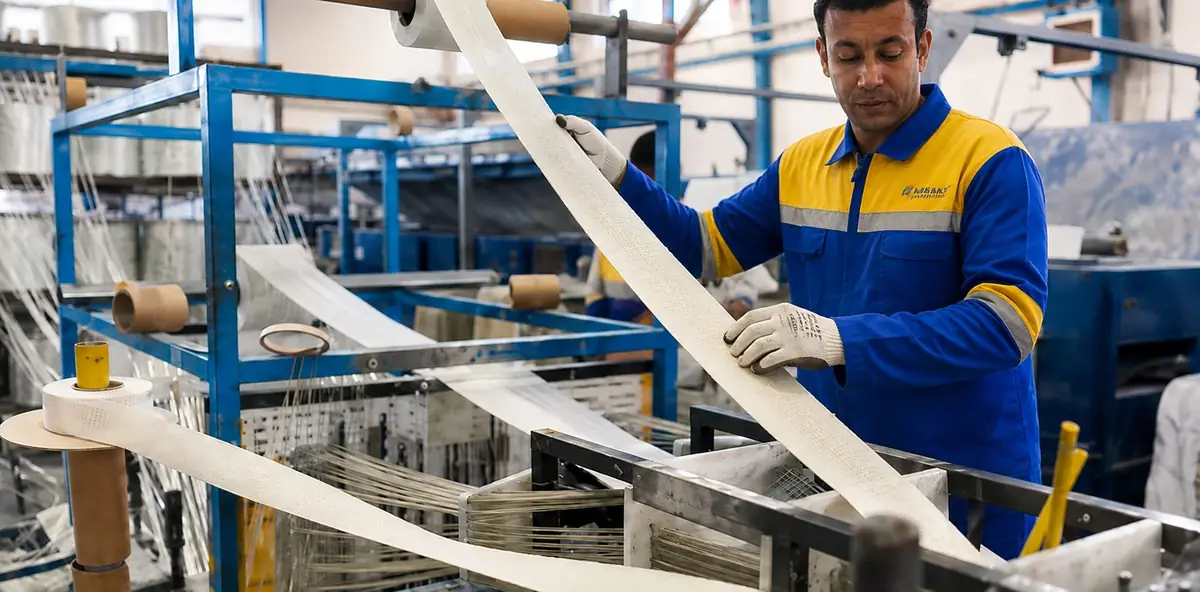

تغذیه مت تقویت کننده در خط تولید ناباک کامپوزیت
تغذیه مت تقویت‌کننده؛ نوع و آرایش الیاف، خواص تک لایه را تعیین می‌کند.

۲. آنالیز مزومکانیک (مزو اسکیل)

آنالیز مزومکانیک حد واسط آنالیز میکرومکانیک و ماکرومکانیک است. در این سطح دیگر از خواص الیاف و رزین صحبت نمی‌شود؛ بلکه رفتار تک لایه لمینا، نحوه چیدمان لایه‌ها (زاویه و ضخامت) و رفتار و خواص بین لایه‌ها بررسی می‌شود. خروجی آنالیز مزومکانیک، رفتار کامپوزیت چند لایه یا Laminate است.

ورودی آنالیز مزو اسکیل کامپوزیت‌ها: خواص تک لایه (Ply)، چیدمان لایه‌ها از نظر زاویه و ضخامت، و برهم‌کنش بین لایه‌ها. خروجی آنالیز مزو اسکیل: رفتار کامپوزیت چند لایه (Laminate behavior).

ابزار اصلی این سطح، تئوری کلاسیک لایه‌ها (CLT) است. در این تئوری، ماتریس سفتی هر لایه بر اساس زاویه آن (Q̄) چرخانده می‌شود و با جمع اثر لایه‌ها در ضخامت، ماتریس سفتی کل لمینیت (ABD) به‌دست می‌آید که نیروها و ممان‌های داخلی را به کرنش‌ها و انحناهای صفحه میانی مرتبط می‌کند:

{N ; M} = [A B ; B D] · {ε⁰ ; κ}   |   Aij = Σ Q̄ij·tk
ماتریسمفهوم فیزیکیقاعده طراحی
A (سفتی درون‌صفحه‌ای)رفتار کششی و برشی صفحهچیدمان متوازن (+θ/−θ) جمله‌های A₁₆ و A₂₆ را صفر می‌کند
B (کوپلینگ)ایجاد خمش یا پیچش زیر بار کششیچیدمان متقارن نسبت به صفحه میانی B را صفر و از تاب‌برداشتن پس از پخت جلوگیری می‌کند
D (سفتی خمشی)رفتار خمشی و پیچشی صفحهلایه‌های دورتر از صفحه میانی سهم بیشتری دارند (متناسب با فاصله به توان سه)

برای نمونه، چیدمان [0/±45/90]s یک لمینیت شبه‌همسانگرد (Quasi-isotropic) ایجاد می‌کند که سفتی درون‌صفحه‌ای آن در همه جهات یکسان است؛ گزینه مناسب برای ورق‌ها و پنل‌هایی که جهت بار مشخص نیست. در مقابل، پروفیل‌های پالتروژنی عمدتاً از الیاف طولی (۰ درجه) به‌همراه مت برای خواص عرضی تشکیل می‌شوند و برای بار محوری و خمشی بهینه‌اند.

۳. آنالیز ماکرومکانیک (ماکرو اسکیل)

آنالیز ماکرومکانیک به رفتار سازه در مقیاس واقعی می‌پردازد. در آنالیز ماکرومکانیک، فارغ از مواد تشکیل‌دهنده، خواص و رفتار نهایی سازه و قطعه کامپوزیتی بررسی می‌شود. ورودی آنالیز ماکرو اسکیل کامپوزیت‌ها: رفتار کامپوزیت چند لایه، شکل هندسی قطعه کامپوزیتی و نحوه اتصالات. خروجی آنالیز ماکرو اسکیل: رفتار نهایی سازه کامپوزیتی شامل تغییرشکل، توزیع تنش، بار کمانش، فرکانس طبیعی و ظرفیت باربری.

در این سطح، بارگذاری واقعی سازه اعمال و روش‌های کلاسیک مکانیک سازه (تیر، صفحه و پوسته) با خواص معادل لمینیت به‌کار می‌روند، یا سازه با روش المان محدود مدلسازی می‌شود. برای سازه‌های قابی ساخته‌شده از پروفیل‌های پالتروژنی، آنالیز ماکرومکانیک ابزار اصلی طراحی است.

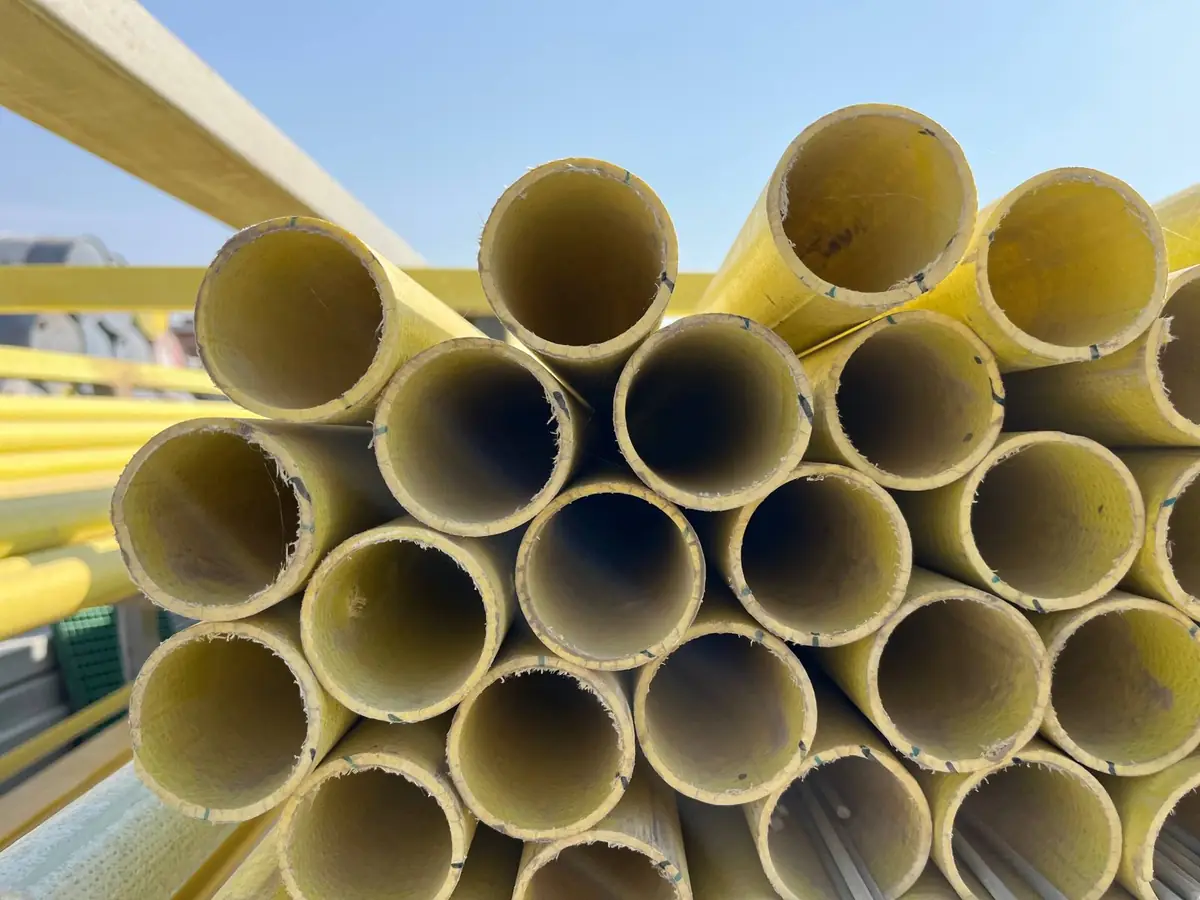

مقطع لوله های کامپوزیتی FRP زرد تولید ناباک
مقطع لوله‌های کامپوزیتی ناباک؛ در آنالیز ماکرومکانیک، هندسه مقطع (قطر و ضخامت دیواره) سفتی سازه را تعیین می‌کند.

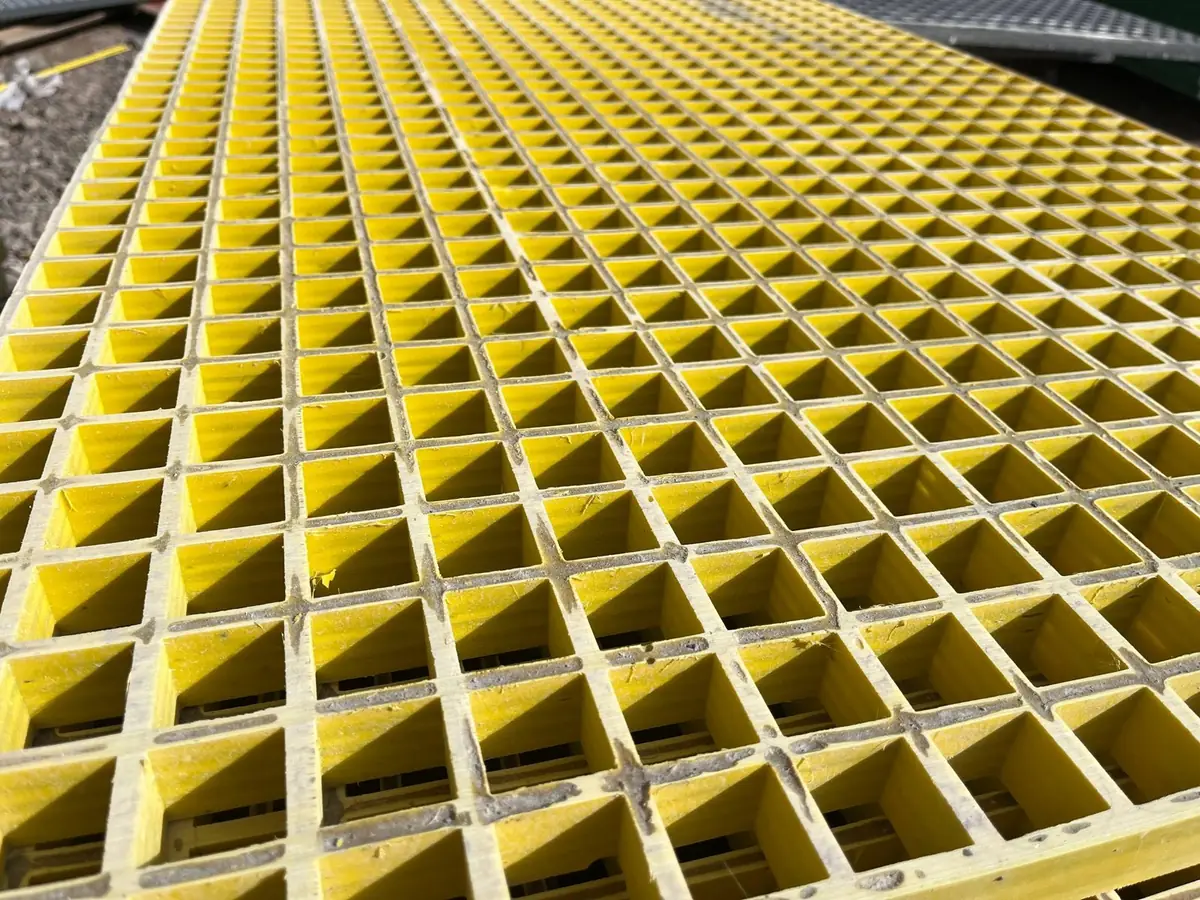

ساختار گریتینگ کامپوزیتی قالبی زرد با میله های باربر و عرضی
گریتینگ کامپوزیتی قالبی؛ سازه‌ای شبکه‌ای که رفتار آن در سطح ماکرو تحلیل می‌شود.

معیارهای شکست در تحلیل کامپوزیت‌ها

برخلاف فلزات که یک معیار تسلیم (مانند فون‌میزس) برای آن‌ها کافی است، کامپوزیت‌ها چند مود شکست دارند و استحکام آن‌ها در کشش و فشار، و در جهت طولی و عرضی متفاوت است. پنج استحکام پایه یک تک لایه عبارتند از: Xt و Xc (کششی و فشاری طولی)، Yt و Yc (کششی و فشاری عرضی) و S (برشی درون‌صفحه‌ای).

معیار شکستنوعویژگی و کاربرد
حداکثر تنش / حداکثر کرنشغیرتعاملیساده؛ هر مؤلفه جداگانه با استحکام متناظر مقایسه می‌شود و مود شکست را مشخص می‌کند
Tsai-Hillتعاملیاثر ترکیبی تنش‌ها؛ تفاوت کشش و فشار را در نظر نمی‌گیرد
Tsai-Wuتعاملیپرکاربردترین معیار در طراحی؛ تفاوت کشش و فشار را لحاظ می‌کند
Hashinمبتنی بر مودمودهای شکست الیاف و ماتریس را جداگانه پیش‌بینی می‌کند؛ پایه مدلسازی پیشرفت آسیب در آباکوس
شکست اولین لایه و آخرین لایه: در یک لمینیت، معمولاً ابتدا ترک ماتریس در لایه‌هایی که عمود بر بار هستند ایجاد می‌شود (First Ply Failure)، اما لمینیت هنوز بار را تحمل می‌کند تا لایه‌های طولی بشکنند (Last Ply Failure). در سازه‌هایی که نفوذ مایع یا مقاومت شیمیایی مهم است (مانند مخازن)، معیار طراحی، شکست اولین لایه است.

طراحی کامپوزیت‌ها؛ روند مهندسی

طراحی یک سازه کامپوزیتی، فرآیندی تکراری است که در آن ماده، هندسه و روش تولید هم‌زمان بهینه می‌شوند. روند پیشنهادی طراحی سازه‌های کامپوزیتی به شرح زیر است:

  1. نیازسنجی: بارها، دهانه‌ها، محیط، عمر و استانداردها
  2. انتخاب مواد و روش تولید: الیاف، رزین و فرآیند
  3. طراحی سه بعدی: هندسه در CAD و نرم افزار سالیدورک
  4. طراحی اولیه: انتخاب مقاطع با روابط تحلیلی
  5. مدلسازی FEM: بارگذاری و تحلیل در نرم افزار آباکوس
  6. کنترل حالات حدی: خیز، استحکام، کمانش و ارتعاش
  7. طراحی اتصالات: پیچ، چسب یا ترکیبی
  8. نقشه و تأیید: نقشه‌های اجرایی و آزمون نمونه

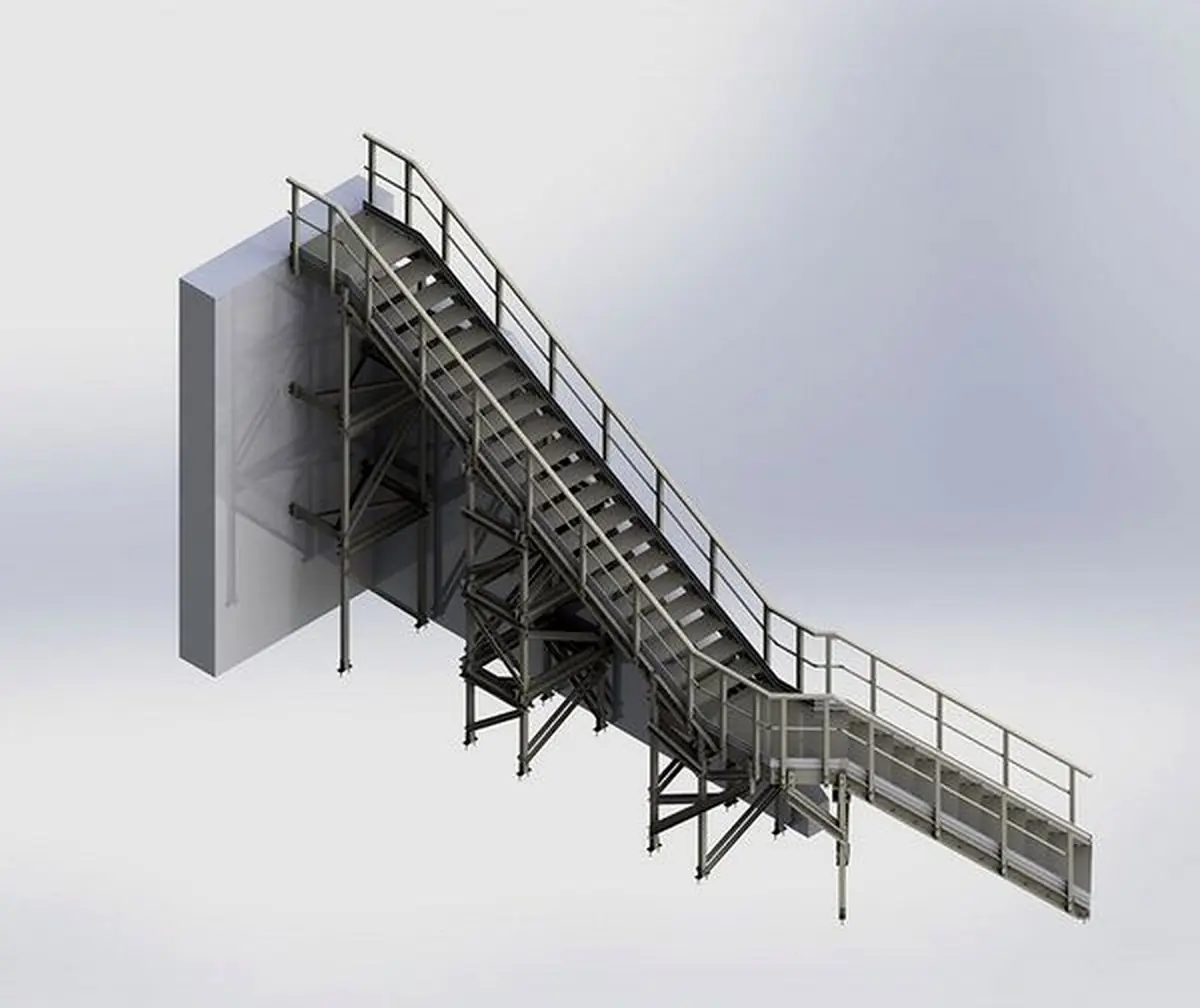

طراحی سه بعدی پلکان کامپوزیتی در نرم افزار CAD
طراحی سه بعدی پلکان کامپوزیتی در محیط CAD.

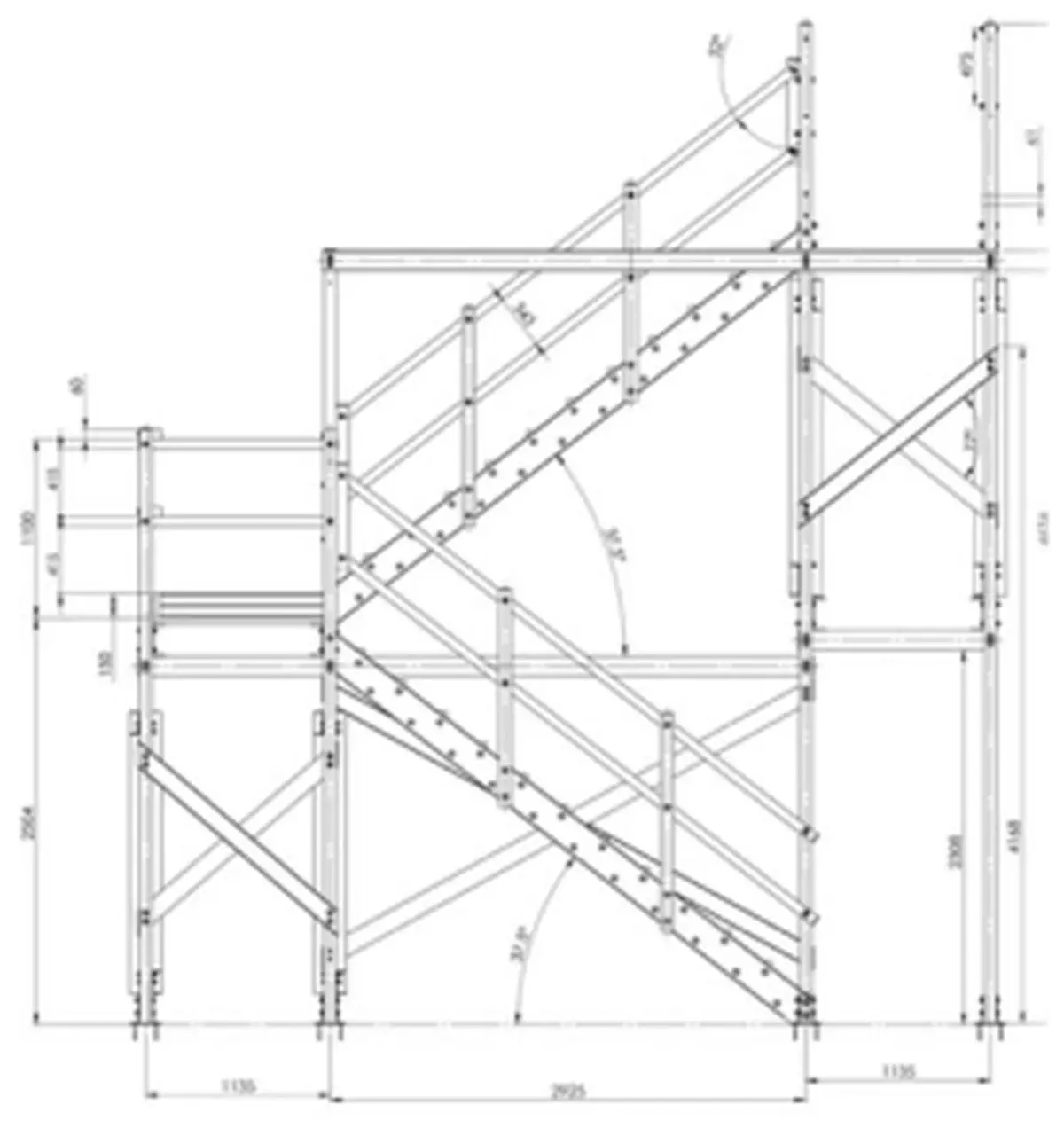

نقشه فنی سازه پلکان و سکو کامپوزیتی
نقشه فنی سازه پلکان و سکو کامپوزیتی.

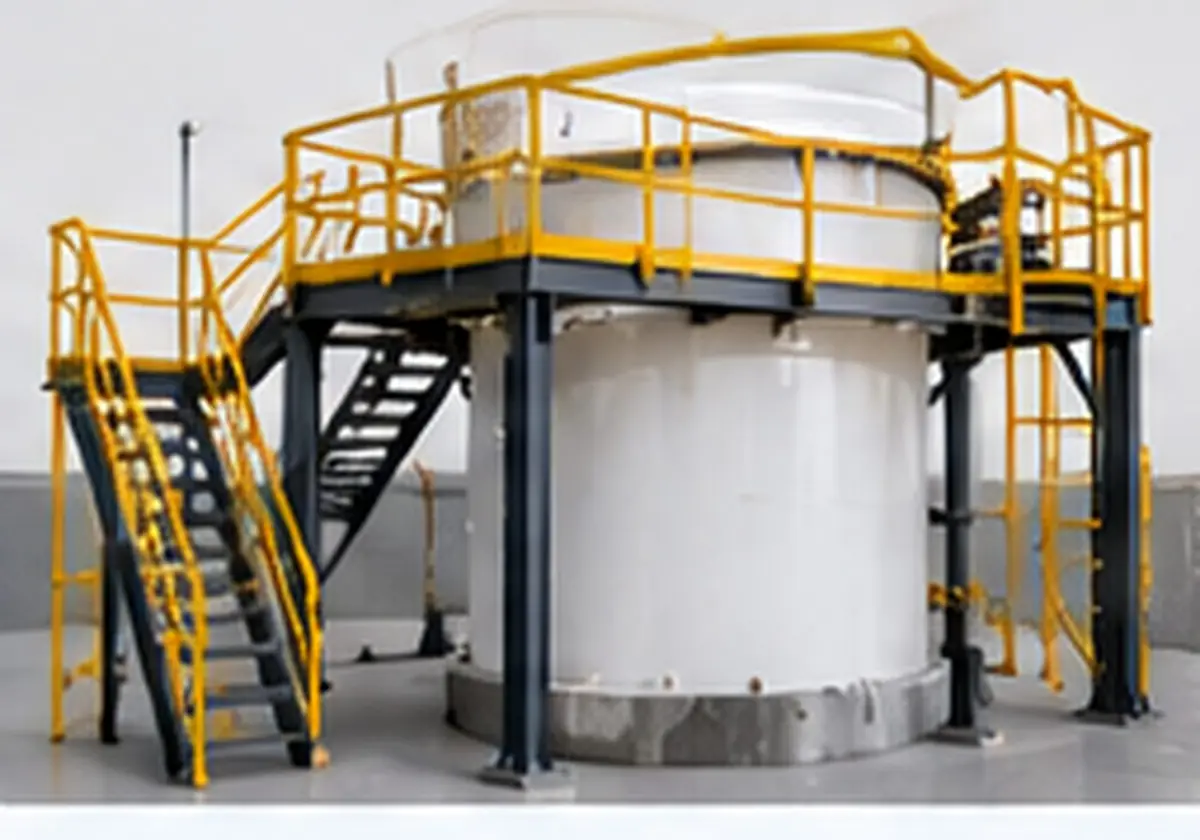

مدل سه بعدی سازه کامپوزیتی سکو و پلکان روی مخزن
مدل سه بعدی سازه کامپوزیتی سکو و پلکان مخزن.

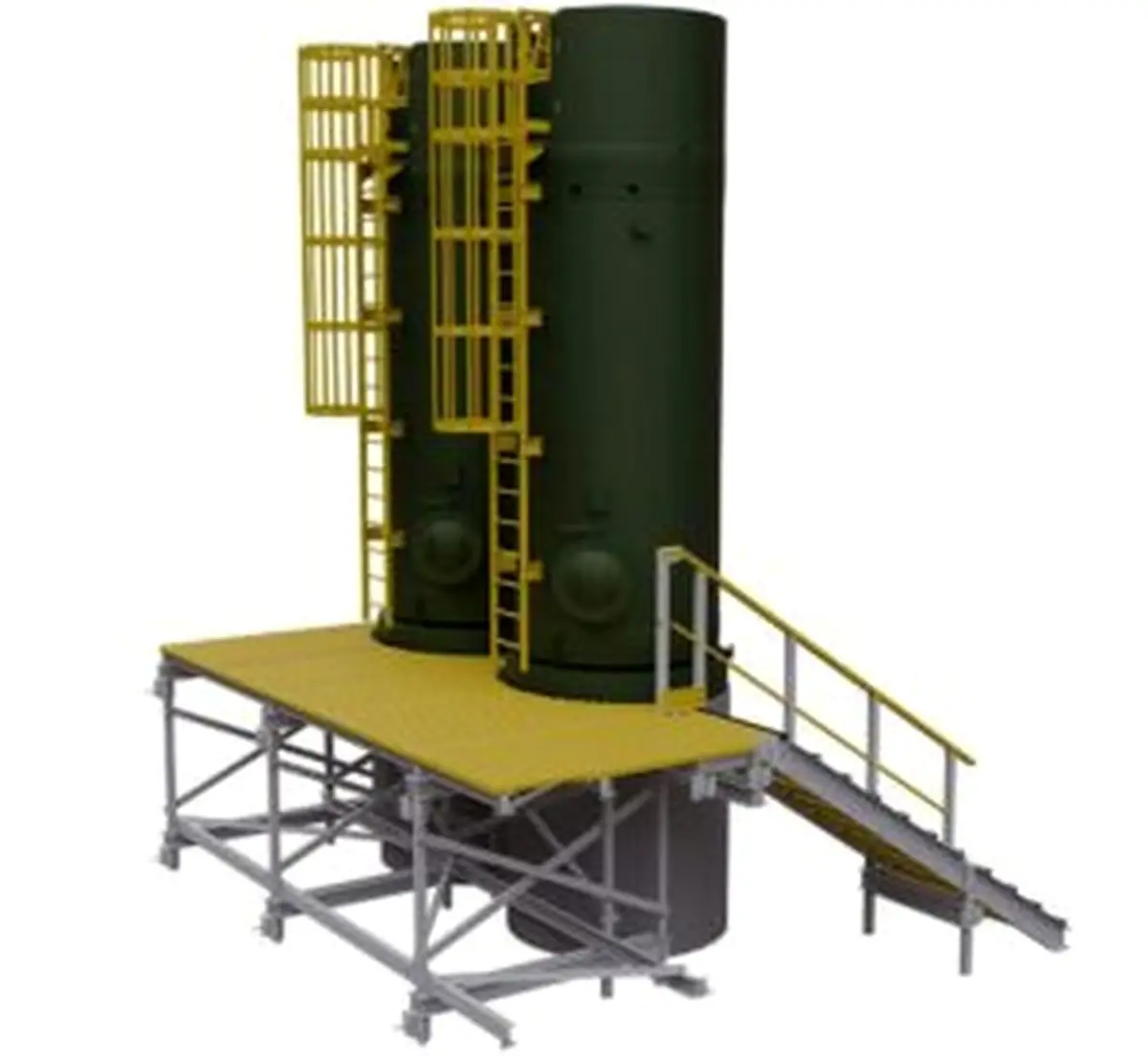

مدل سه بعدی سکو و نردبان کامپوزیتی
مدل سه بعدی سکو، نردبان و نرده کامپوزیتی.

نکات کلیدی طراحی سازه با پروفیل‌های FRP

در سازه‌های ساخته‌شده با پروفیل‌های پالتروژنی، چند ویژگی رفتاری، طراحی را از سازه فولادی متمایز می‌کند:

  • خیز حاکم است: مدول الاستیسیته پروفیل پالترود حدود یک‌نهم تا یک‌هشتم فولاد است؛ بنابراین معمولاً معیار خیز پیش از استحکام کنترل می‌کند.
  • تغییرشکل برشی: مدول برشی پایین (حدود ۳ GPa) باعث می‌شود سهم برش در خیز قابل توجه باشد و تئوری تیر تیموشنکو جایگزین تئوری اویلر-برنولی شود.
  • کمانش موضعی: بال‌ها و جان‌های جدارنازک پروفیل، پیش از رسیدن به استحکام ماده، دچار کمانش موضعی می‌شوند.
  • خزش و محیط: برای بارهای دائمی، مدول بلندمدت کاهش‌یافته و ضرایب کاهش محیطی (دما و رطوبت) لحاظ می‌شوند.
  • اتصالات: اتصالات پیچی باید از نظر لهیدگی، برش‌خوردگی و پارگی کنترل شوند؛ فاصله پیچ از لبه در کامپوزیت بیشتر از فولاد است.
مثال عددی ماکرومکانیک: اثر تغییرشکل برشی در تیر I کامپوزیتی
تیر I پالتروژنی ۲۰۰×۱۰۰×۱۰ میلی‌متر، دهانه ساده ۳ متر، بار گسترده ۲ کیلونیوتن بر متر، E = ۲۳ GPa و G = ۳ GPa:
δ = 5qL⁴/(384·E·I) + qL²/(8·G·Aw)
  • ممان اینرسی: I ≈ ۲۲٫۹×۱۰⁶ mm⁴؛ سطح برشی جان: Aw = ۱۰×۱۸۰ = ۱۸۰۰ mm²
  • خیز خمشی: ≈ ۴٫۰ mm؛ خیز برشی: ≈ ۰٫۴۲ mm؛ خیز کل ≈ ۴٫۴ mm
  • سهم برش حدود ۹ درصد است؛ در تیرهای کوتاه‌تر یا عمیق‌تر این سهم به‌مراتب بیشتر می‌شود. در فولاد با G = ۸۰ GPa، همین سهم کمتر از ۱ درصد است.
  • خیز کل برابر L/۶۸۰ است که از حد رایج L/۲۵۰ تا L/۴۰۰ کمتر و قابل قبول است.

برای طراحی سازه‌های پالتروژنی، آیین‌نامه‌هایی مانند ASCE/SEI 74-23 (طراحی به روش LRFD سازه‌های پالتروژنی FRP) و CEN/TS 19101:2022 (طراحی سازه‌های کامپوزیتی الیاف-پلیمر) ضوابط کمانش، اتصالات و ضرایب کاهش را ارائه می‌کنند. برای خواص پروفیل‌ها، مقاله دیتاشیت پروفیل کامپوزیتی FRP را ببینید.

نمونه کاربردی: طراحی پلکان کامپوزیتی

طراحی پلکان کامپوزیتی نمونه‌ای گویا از به‌کارگیری هر سه سطح آنالیز است. در سطح میکرو، خواص پروفیل‌های پالتروژنی (تیر کامپوزیتی و ناودانی کامپوزیتی برای شمشیری پله، قوطی کامپوزیتی برای ستون‌ها و نرده‌ها) از درصد و آرایش الیاف تعیین می‌شود. در سطح مزو، چیدمان رووینگ و مت در مقطع پروفیل، خواص طولی و عرضی آن را مشخص می‌کند. و در سطح ماکرو، کل پلکان با کفی گریتینگ کامپوزیتی، اتصالات پیچی و تکیه‌گاه‌ها مدلسازی و تحلیل می‌شود.

بخش پلکان کامپوزیتیمحصول کامپوزیتیکنترل اصلی در آنالیز
شمشیری (تیر اصلی)تیر کامپوزیتی I یا ناودانی کامپوزیتیخیز، کمانش جانبی-پیچشی و تغییرشکل برشی
کف پله و پاگردگریتینگ کامپوزیتیبارگذاری گسترده و نقطه ای و خیز موضعی
ستون‌هاقوطی کامپوزیتیکمانش کلی و موضعی
نردهقوطی کامپوزیتی یا لوله فایبرگلاسبار افقی دست‌انداز و ضربه
اتصال تیر و ستوننبشی فایبرگلاس و پیچلهیدگی سوراخ، برش‌خوردگی و تنش‌های موضعی

در مدلسازی پلکان کامپوزیتی در نرم افزار آباکوس، علاوه بر بار گسترده تجمع افراد، بار نقطه ای روی وسط هر پله و بار افقی روی نرده بررسی می‌شود. اتصال تیر و ستون با جزئیات پیچ‌ها مدلسازی می‌شود تا تمرکز تنش در اطراف سوراخ‌ها، که به دلیل ناهمسانگردی کامپوزیت از فلزات شدیدتر است، دقیق ارزیابی شود.

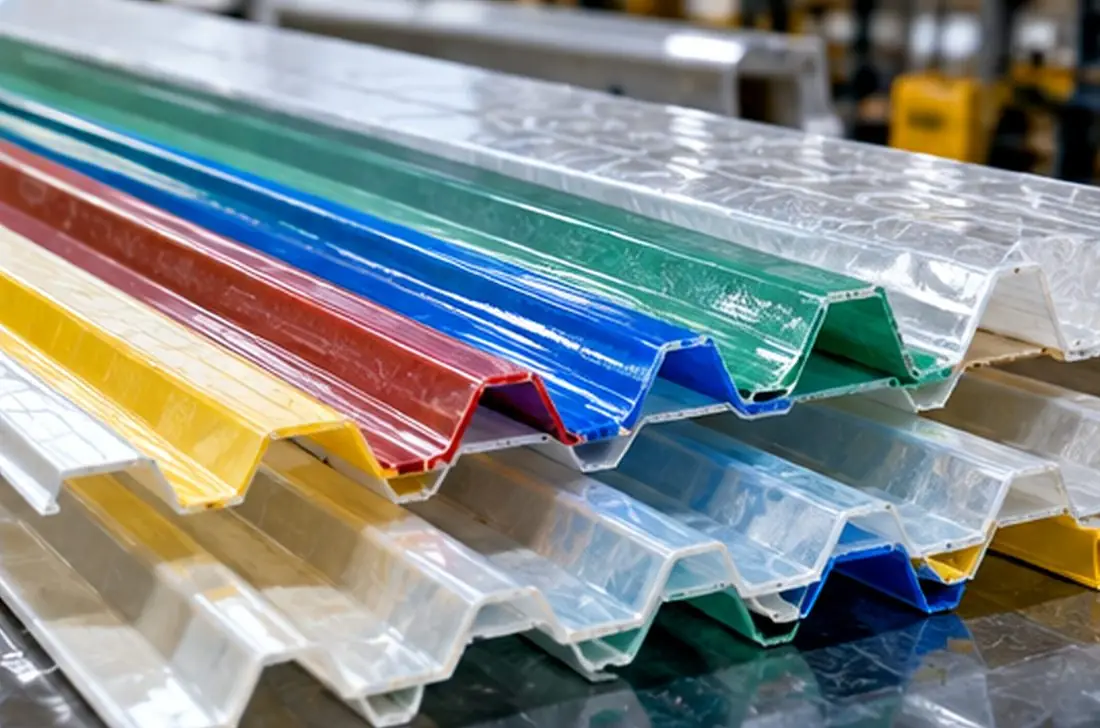

نمونه کاربردی: ورق فایبرگلاس سقف

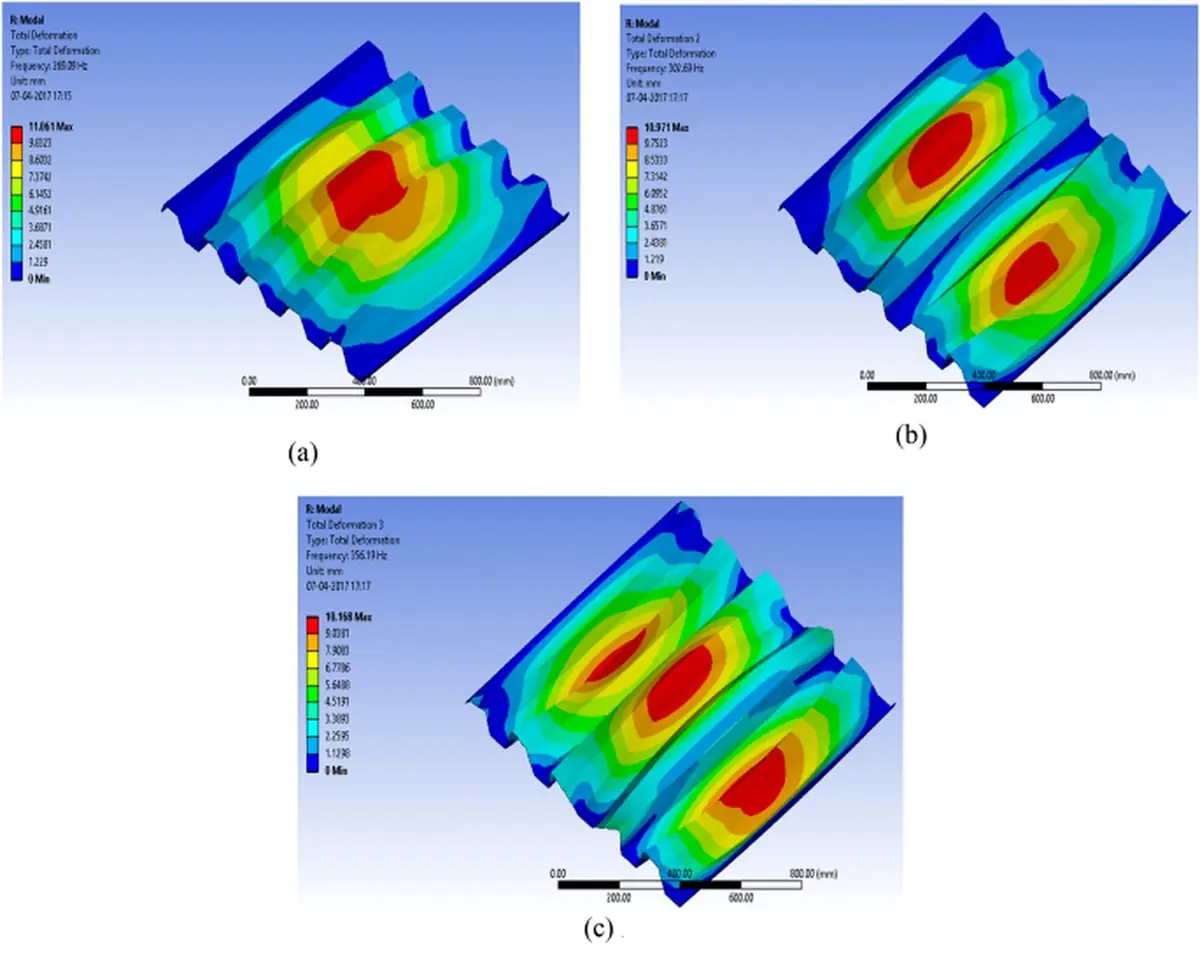

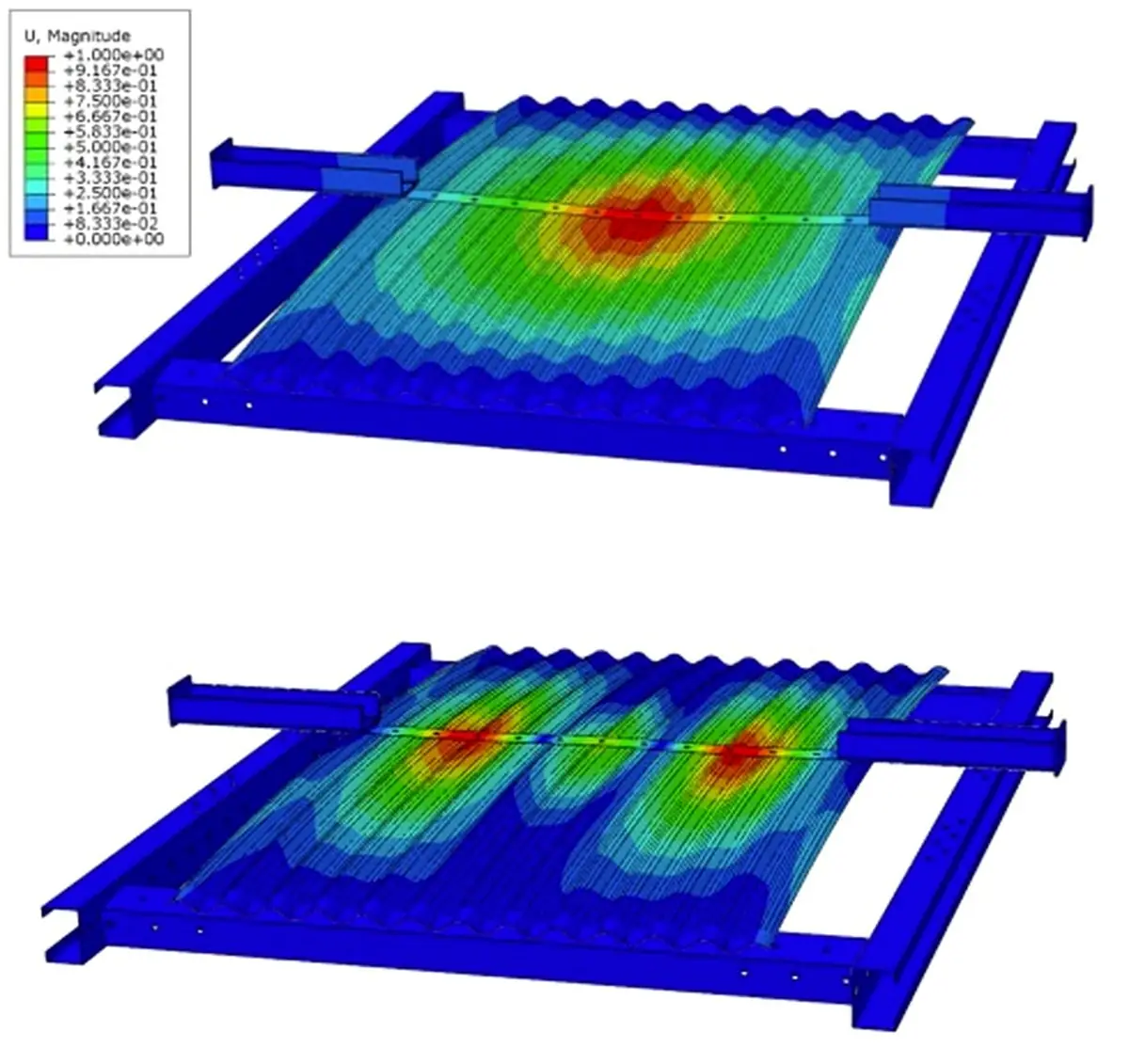

در ورق فایبرگلاس موجدار (سینوسی) و ذوزنقه ای، شکل موج، سفتی خمشی ورق را چندین برابر ورق صاف هم‌وزن افزایش می‌دهد. در آنالیز ماکرومکانیک ورق‌های سقفی، بار برف به‌صورت گسترده و بار عبور نفر به‌صورت نقطه ای اعمال می‌شود و فاصله مجاز پرلین‌ها به‌دست می‌آید. تحلیل ضربه (مانند برخورد تگرگ یا سقوط ابزار) نیز با تحلیل دینامیکی صریح در نرم افزار آباکوس انجام می‌شود. مشخصات ورق فایبرگلاس سینوسی و ذوزنقه ای را در مقاله مشخصات فنی ورق فایبرگلاس ببینید.

مدلسازی کامپوزیت‌ها با روش المان محدود (FEM)

مدلسازی، مرحله نهایی زنجیره آنالیز است. با استفاده از نتایج آنالیزها و اطلاعات فنی تجربی، سازه طراحی‌شده در محیط نرم افزار مدلسازی و تحت بارگذاری قرار می‌گیرد تا با بررسی خروجی‌های نرم افزار و رفتار شکست در حین بارگذاری، بهترین انتخاب از میان محصولات کامپوزیتی انجام شود. روش المان محدود (FEM - Finite element method) ابزار اصلی این مرحله است. در Finite element method، سازه به تعداد زیادی المان کوچک تقسیم و معادلات تعادل برای هر المان حل می‌شود؛ و نرم افزار آباکوس (Abaqus) یکی از کامل‌ترین ابزارها برای مدلسازی کامپوزیت‌هاست.

روند معمول: ابتدا قطعه با پشتیبانی CAD و نرم افزار سالیدورک به‌صورت سه بعدی طراحی می‌شود؛ سپس مدل به آباکوس منتقل، لایه‌بندی و جهت الیاف تعریف و سازه تحت بارگذاری گسترده و نقطه ای تحلیل می‌شود. در این تحلیل، ناهمسانگردی مواد لحاظ و نتایج ریاضی با تجربه تولید و آزمون ترکیب می‌شود.

گام مدلسازی در آباکوسنکته مهندسی برای کامپوزیت
هندسهانتقال مدل سه بعدی از CAD؛ برای پروفیل‌ها و ورق‌ها از سطح میانی استفاده شود
نوع المانالمان پوسته‌ای کامپوزیتی (Composite Shell) برای قطعات جدارنازک؛ المان جامد یا Continuum Shell برای بررسی تنش‌های بین لایه‌ای
تعریف مادهماده ارتوتروپیک با E₁، E₂، G₁₂، ν₁₂ و استحکام‌ها؛ تعریف دقیق دستگاه مختصات ماده (جهت الیاف)
لایه‌بندی (Composite Layup)زاویه، ضخامت و ترتیب هر Ply؛ بررسی تقارن و توازن لمینیت
شرایط مرزی و بارگذاریبار گسترده و نقطه ای، وزن، ضربه؛ مدلسازی واقع‌بینانه تکیه‌گاه‌ها و اتصالات
مش‌بندیآزمون همگرایی مش، به‌ویژه در اطراف سوراخ‌ها و اتصالات
تحلیل و خروجیتغییرشکل، تنش در هر لایه، شاخص شکست Tsai-Wu یا Hashin، بار کمانش و فرکانس طبیعی
اعتبارسنجیمقایسه نتایج مدلسازی با آزمون بارگذاری نمونه واقعی

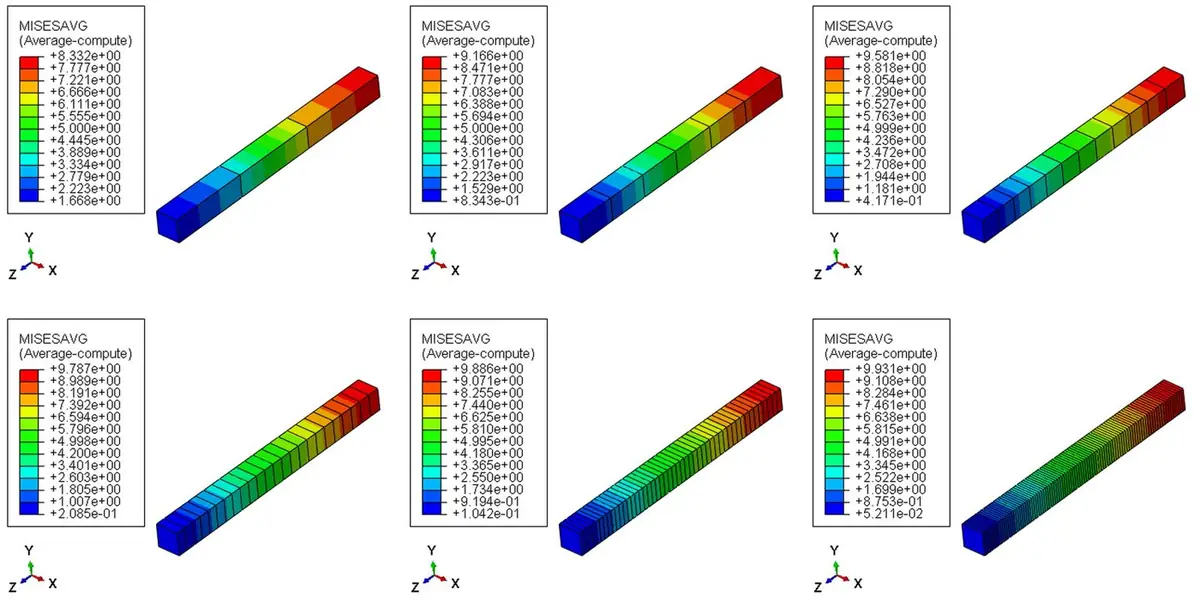

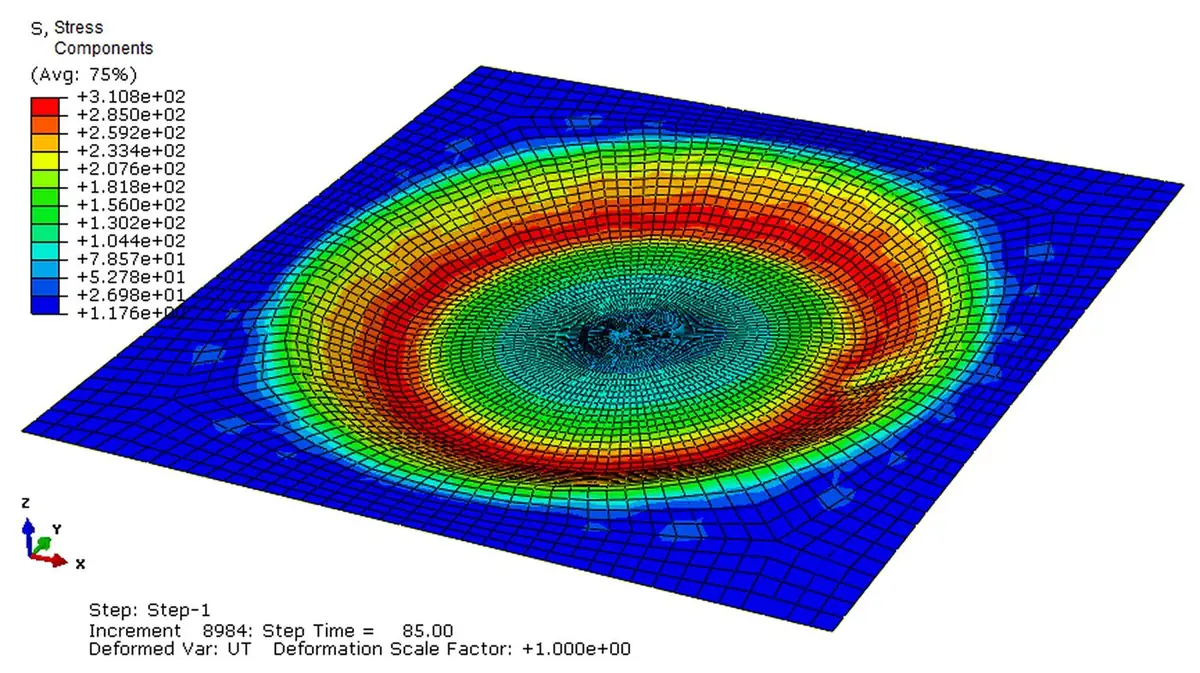

نمونه‌هایی از مدلسازی سازه‌ها و محصولات کامپوزیتی

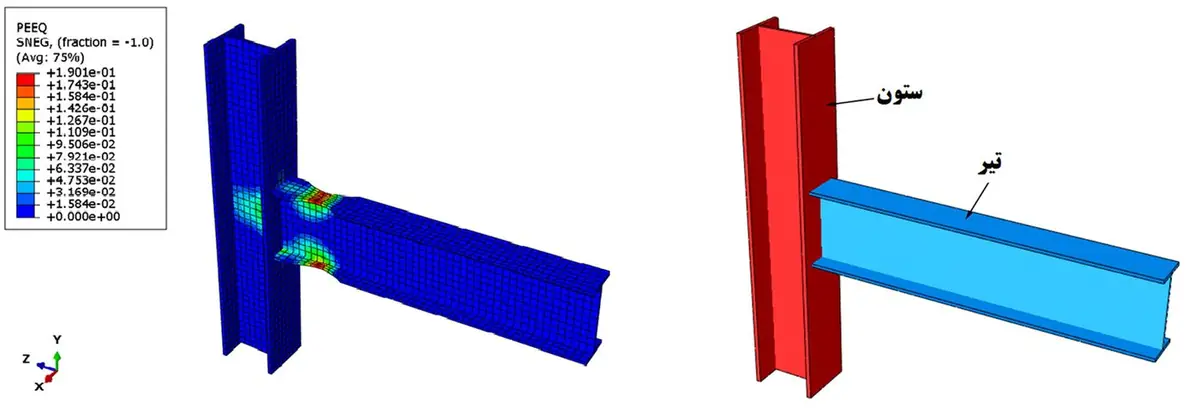

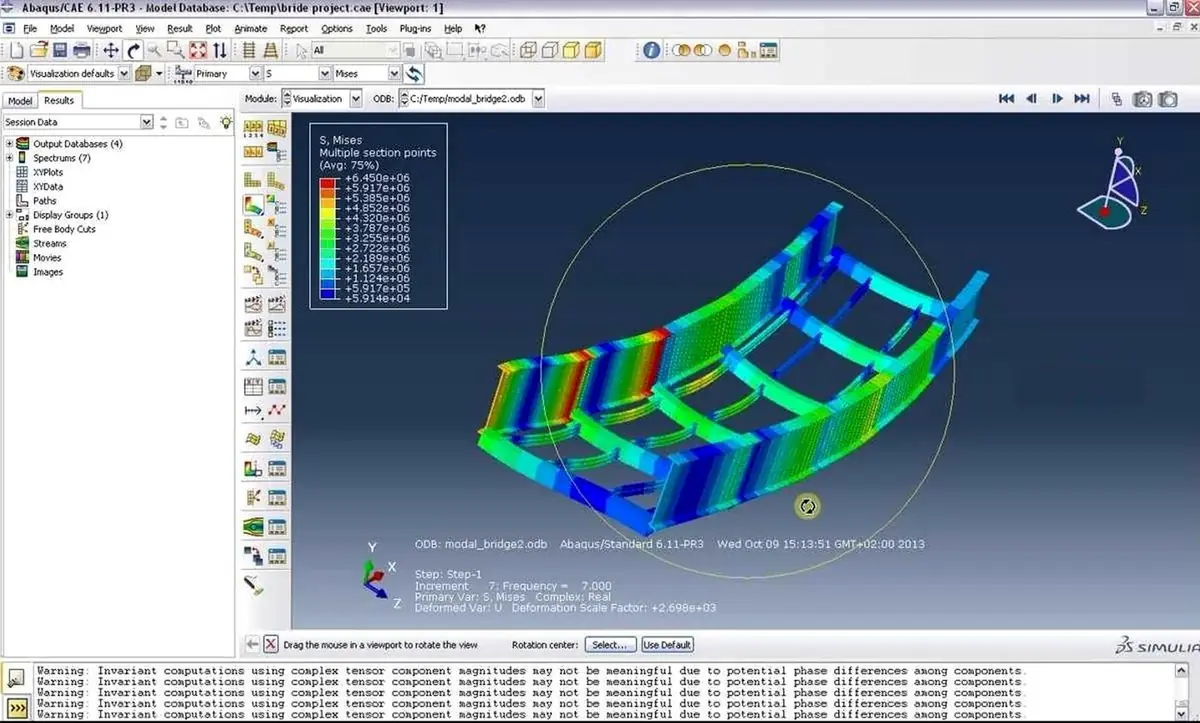

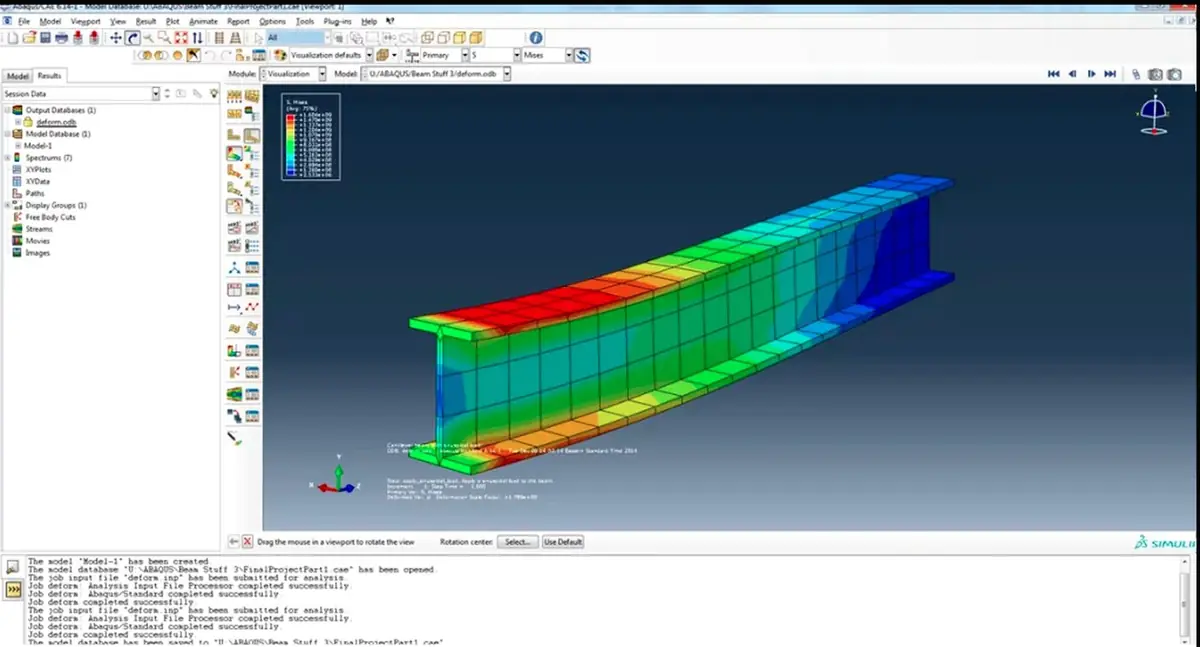

از تیر I Beam و اتصال تیر و ستون تا نردبان کابل، ورق فایبرگلاس و قوطی کامپوزیتی، تصاویر زیر نمونه‌هایی از آنالیز و مدلسازی المان محدود محصولات کامپوزیتی رایج را نشان می‌دهند. رنگ قرمز، نواحی با تنش یا تغییرشکل بیشتر و رنگ آبی، نواحی کم‌تنش را مشخص می‌کند:

هشدار مهندسی: نتیجه مدلسازی المان محدود فقط به اندازه داده‌های ورودی دقیق است. خواص ماده باید از آزمون همان محصول و روش تولید به‌دست آید، نه از جداول عمومی؛ زیرا درصد الیاف، تخلخل و کیفیت پخت در هر فرآیند متفاوت است. ترکیب مدلسازی با آزمون نمونه واقعی، مطمئن‌ترین مسیر طراحی است.

از طراحی تا اجرا

ساخت و ساز یک موضوع تک‌بعدی نیست. یک طراحی موفق علاوه بر نیازسنجی پروژه و محاسبات ریاضی و فیزیک، به زیبایی‌شناسی، امکان‌پذیری تولید، سهولت حمل و نصب و دوام بلندمدت نیز توجه می‌کند. طراحی بهینه، وزن و قیمت تمام‌شده سازه را کاهش می‌دهد. برای مثال، انتخاب ابعاد پروفیل‌ها از میان مقاطع استاندارد قابل تولید، یا هماهنگ کردن دهانه‌ها با ابعاد پنل گریتینگ، هزینه پروژه را بدون کاهش ایمنی کاهش می‌دهد.

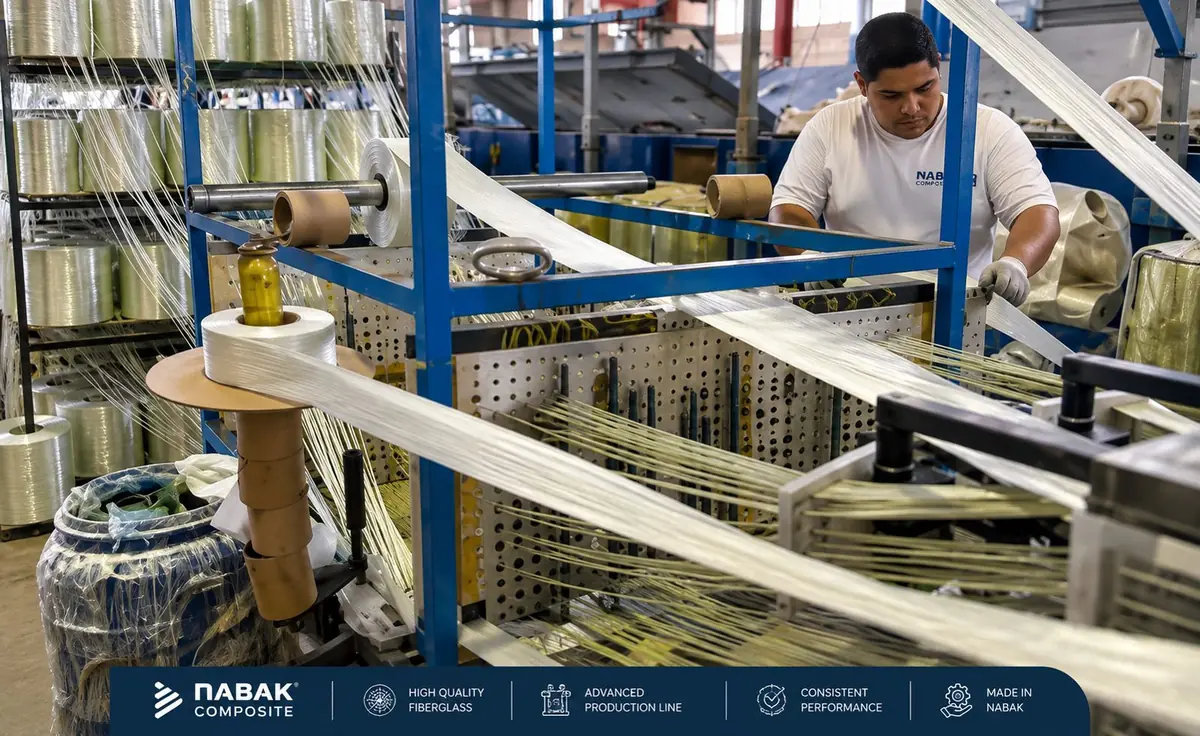

خط تولید پالتروژن ناباک کامپوزیت با الیاف شیشه رووینگ
خط تولید پالتروژن ناباک؛ طراحی باید با امکانات تولید هماهنگ باشد.

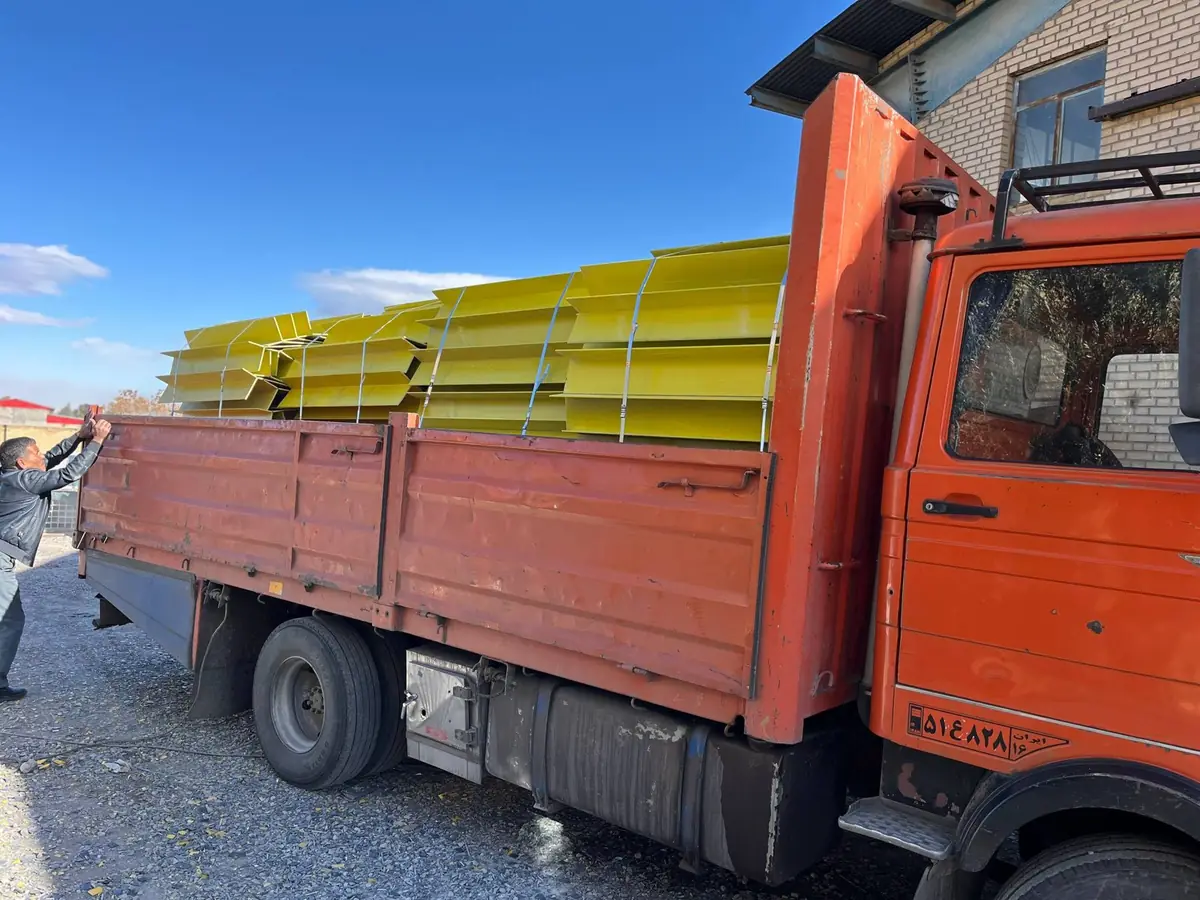

ارسال محصولات کامپوزیتی زرد ناباک با کامیون
ارسال محصولات کامپوزیتی ناباک به پروژه؛ سهولت حمل بخشی از طراحی است.

ناباک کامپوزیت و طراحی سازه‌های کامپوزیتی

ناباک کامپوزیت با شناخت خواص مکانیکی، فیزیکی و شیمیایی محصولات کامپوزیتی خود، در انتخاب مقاطع و طراحی سازه‌های کامپوزیتی همراه کارفرمایان و مشاوران است. هدف، بستر سازی برای استفاده حداکثری از مزایای محصولات GRP و FRP در کنار ایمنی و دوام سازه است. برای مشاوره در طراحی، آنالیز و مدلسازی پروژه‌های کامپوزیتی با کارشناسان ما تماس بگیرید.

پروفیل‌های سازه‌ایتیر کامپوزیتی، قوطی، نبشی، ناودانی و تسمه کامپوزیتی.
گریتینگ کامپوزیتیبرای سکو، پلکان و راه‌رو.
سینی و نردبان کابلو لوله فایبرگلاس.
ورق و میلهورق فایبرگلاس (ایرانیت)، میله پلیمری و مفتول کامپوزیتی.

برای استعلام قیمت و آشنایی با خواص سایر محصولات کامپوزیتی ناباک، شامل ورق فایبرگلاس (ایرانیت فایبرگلاس)، گریتینگ کامپوزیتی، قوطی کامپوزیتی، نبشی فایبرگلاس، ناودانی کامپوزیتی، تیر کامپوزیتی، لوله فایبرگلاس، تسمه کامپوزیتی، میله پلیمری، مفتول کامپوزیتی و سینی و نردبان کابل، با ما در ارتباط باشید.

پرسش‌های متداول درباره طراحی و تحلیل کامپوزیت

چرا طراحی کامپوزیت با طراحی فلزات متفاوت است؟

فلزات ایزوتروپیک (همسانگرد) هستند و خواص آن‌ها در همه جهات یکسان است، اما کامپوزیت های FRP ناهمسانگرد (غیرایزوتروپیک) هستند و استحکام و سفتی آن‌ها به جهت بار نسبت به الیاف بستگی دارد. علاوه بر این، مدول الاستیسیته کمتر، مدول برشی پایین، رفتار ترد تا شکست و حساسیت به دما و خزش، معیارهای طراحی را تغییر می‌دهند.

آنالیز میکرومکانیک، مزومکانیک و ماکرومکانیک چه تفاوتی دارند؟

آنالیز میکرومکانیک از خواص الیاف و رزین و کسر حجمی آن‌ها، خواص یک تک لایه (Lamina یا Ply) را به‌دست می‌آورد. آنالیز مزومکانیک با خواص تک لایه و چیدمان زاویه و ضخامت لایه‌ها، رفتار کامپوزیت چند لایه (Laminate) را محاسبه می‌کند. آنالیز ماکرومکانیک با رفتار Laminate، هندسه قطعه و اتصالات، رفتار نهایی سازه کامپوزیتی را تحلیل می‌کند.

برای مدلسازی کامپوزیت از چه نرم افزاری استفاده می‌شود؟

برای مدلسازی المان محدود (FEM) کامپوزیت‌ها از نرم افزارهایی مانند آباکوس (Abaqus) و ANSYS استفاده می‌شود که امکان تعریف لایه‌بندی، جهت الیاف و معیارهای شکست کامپوزیت را دارند. هندسه سه بعدی قطعه معمولاً در CAD و نرم افزارهایی مانند سالیدورک (SolidWorks) طراحی می‌شود.

معیار حاکم در طراحی پروفیل‌های FRP چیست؟

در اغلب سازه‌های ساخته‌شده با پروفیل‌های پالتروژنی FRP، به دلیل مدول الاستیسیته پایین‌تر از فولاد، معیار خیز (سختی) و کمانش موضعی بال و جان، پیش از استحکام حاکم بر طراحی می‌شوند. سهم تغییرشکل برشی نیز به دلیل مدول برشی پایین باید در محاسبه خیز لحاظ شود.

چه معیارهای شکستی برای کامپوزیت‌ها استفاده می‌شود؟

معیارهای رایج شکست کامپوزیت شامل حداکثر تنش، حداکثر کرنش، Tsai-Hill، Tsai-Wu و Hashin هستند. معیار Hashin مودهای شکست الیاف و ماتریس را جداگانه پیش‌بینی می‌کند و در مدلسازی پیشرفت آسیب در نرم افزار آباکوس کاربرد دارد.

جمع‌بندی

طراحی و تحلیل کامپوزیت های پلیمری در سه سطح انجام می‌شود: آنالیز میکرومکانیک خواص تک لایه (لمینا یا Ply) را از خواص الیاف و رزین به‌دست می‌آورد؛ آنالیز مزومکانیک با تئوری کلاسیک لایه‌ها رفتار Laminate را بر اساس چیدمان زاویه و ضخامت لایه‌ها محاسبه می‌کند؛ و آنالیز ماکرومکانیک رفتار نهایی سازه را با در نظر گرفتن هندسه و اتصالات ارزیابی می‌کند. ناهمسانگردی، مدول برشی پایین، کمانش موضعی، خزش و مودهای متعدد شکست، کامپوزیت را از فلزات متمایز می‌کند و مدلسازی المان محدود در نرم افزار آباکوس، همراه با آزمون نمونه واقعی، مطمئن‌ترین ابزار طراحی سازه‌های کامپوزیتی است.

ناباک کامپوزیت

این مقاله توسط تیم فنی ناباک کامپوزیت تهیه شده است؛ تولیدکننده پروفیل‌های پالتروژنی، گریتینگ FRP و محصولات کامپوزیتی.
