چرا انتخاب گریتینگ FRP به راهنما نیاز دارد؟
تجربه پروژه‌های صنعتی و بازخورد بهره‌برداران نشان می‌دهد که بیشترین چالش خریداران گریتینگ کامپوزیتی، خود محصول نیست؛ بلکه انتخاب گریتینگ درست از میان گزینه‌های متعدد است: نوع گریتینگ FRP (مولد، مولد پوشش‌دار یا پالترود)، ارتفاع و ابعاد چشمه گریتینگ فایبرگلاس، نوع رزین (پلی‌استر اورتوفتالیک، پلی‌استر ایزوفتالیک یا وینیل استر)، افزودنی‌های آتش و UV و در نهایت رنگ گریتینگ کامپوزیت FRP. انتخاب نادرست هر یک از این پارامترها می‌تواند به خیز بیش از حد و حس ناامنی عابر، شل شدن بست‌ها، خوردگی زودهنگام یا هزینه اضافی منجر شود.
در این مقاله، با رویکردی مهندسی و بر پایه داده‌های آزمایشگاهی، یک مسیر تصمیم‌گیری روشن برای خرید گریتینگ ارائه می‌کنیم؛ به‌گونه‌ای که پس از مطالعه آن بتوانید با دو عدد کلیدی، یعنی فاصله دو تکیه‌گاه و میزان بارگذاری، گزینه مناسب را از جداول بارگذاری انتخاب کنید.
گریتینگ کامپوزیتی در مقایسه با سایر گریتینگ‌های بازار
گریتینگ‌های موجود در بازار ایران از جنس‌های مختلفی تولید می‌شوند: گریتینگ فلزی فولادی، گریتینگ گالوانیره، گریتینگ استنلس استیل، گریتینگ آلومینیوم، گریتینگ چدنی، گریتینگ مضرس (فولادی با لبه دندانه‌دار) و گریتینگ کامپوزیتی. در این میان، گریتینگ FRP (که با نام‌های گریتینگ GRP، گریتینگ GFRP، گریتینگ فایبرگلاس و گریتینگ پلیمری نیز شناخته می‌شود) به دلیل وزن کم، مقاومت ذاتی در برابر خوردگی، عایق بودن و قیمت تمام‌شده مناسب در طول عمر، به یکی از بهترین انتخاب‌ها برای کاربری‌های صنعتی و شهری تبدیل شده است.
| جنس گریتینگ | وزن | مقاومت به خوردگی | هدایت الکتریکی | نیاز به نگهداری |
|---|---|---|---|---|
| گریتینگ فلزی فولادی (رنگ‌شده) | زیاد | ضعیف | رسانا | رنگ‌آمیزی دوره‌ای |
| گریتینگ گالوانیره و مضرس | زیاد | متوسط (تا آسیب لایه روی) | رسانا | متوسط |
| گریتینگ استنلس استیل | زیاد | خوب (حساس به کلرید) | رسانا | کم؛ قیمت بسیار بالا |
| گریتینگ آلومینیوم | متوسط | خوب در محیط خنثی؛ ضعیف در قلیا | رسانا | کم |
| گریتینگ چدنی | بسیار زیاد | متوسط | رسانا | کم؛ شکننده |
| گریتینگ کامپوزیتی FRP | کم (حدود یک‌چهارم فولاد) | عالی، قابل تنظیم با رزین | عایق | بسیار کم |

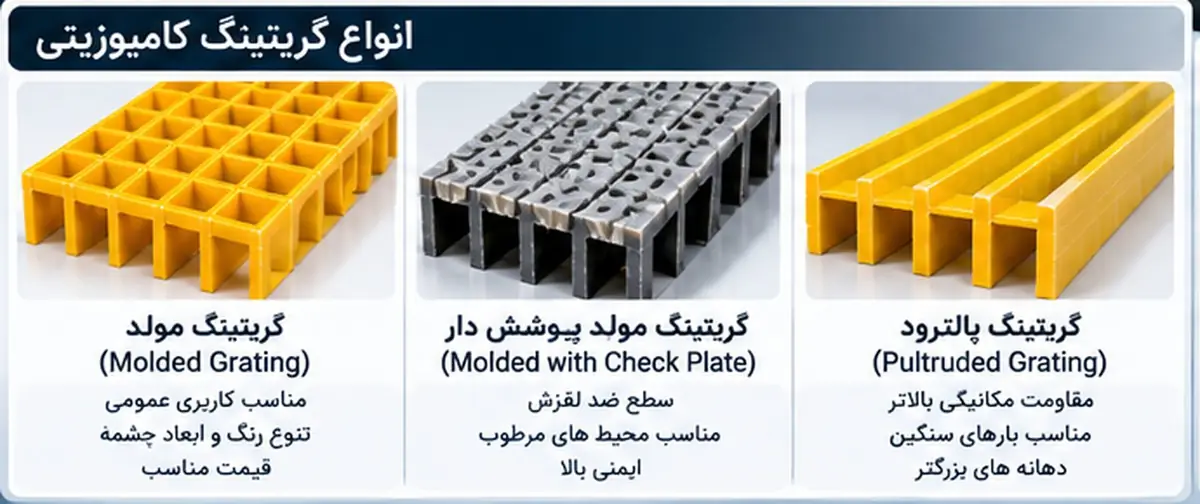

انواع گریتینگ FRP: مولد، مولد پوشش‌دار و پالترود
اولین گام در انتخاب گریتینگ، تعیین نوع آن است. هر سه نوع گریتینگ کامپوزیتی از الیاف شیشه و رزین ساخته می‌شوند، اما روش تولید و آرایش الیاف، رفتار مکانیکی متفاوتی به آن‌ها می‌دهد:

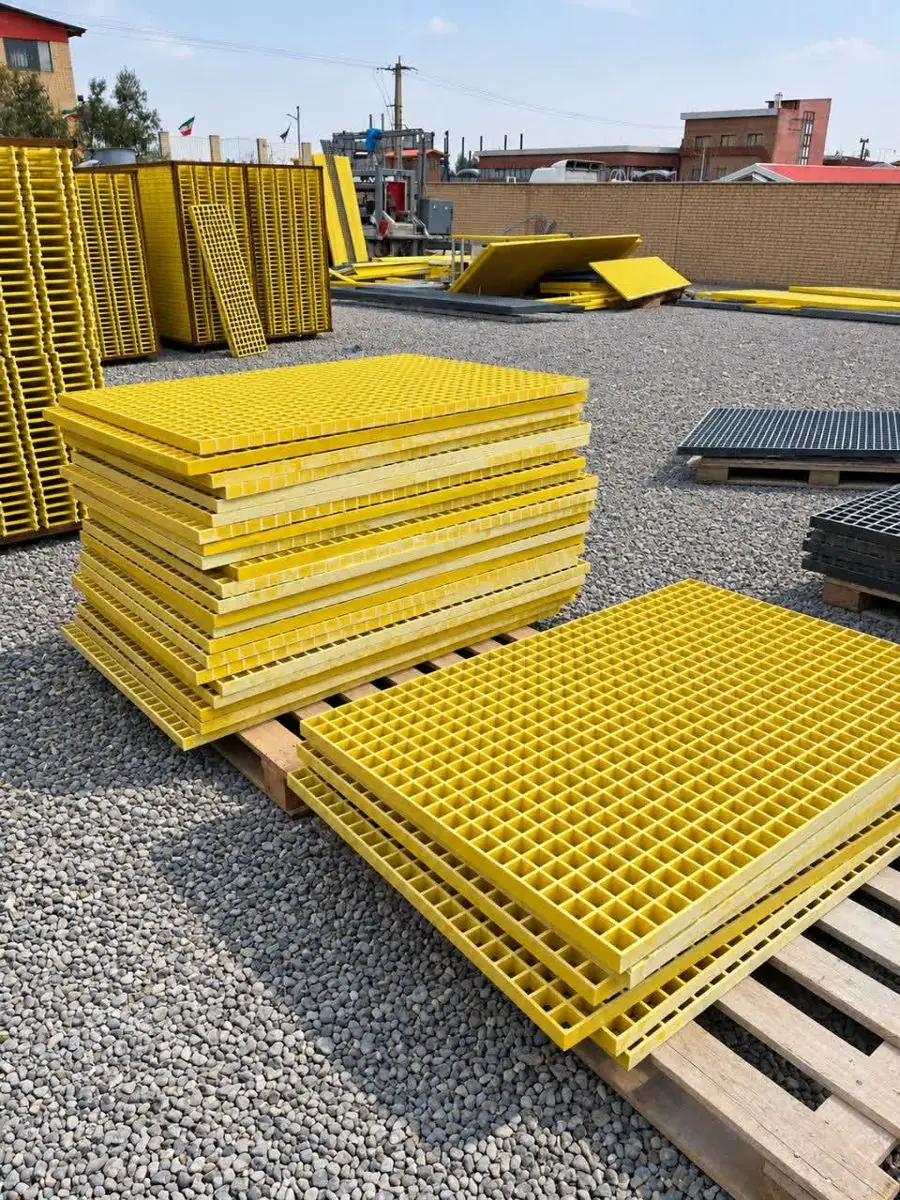

گریتینگ مولد (Molded)

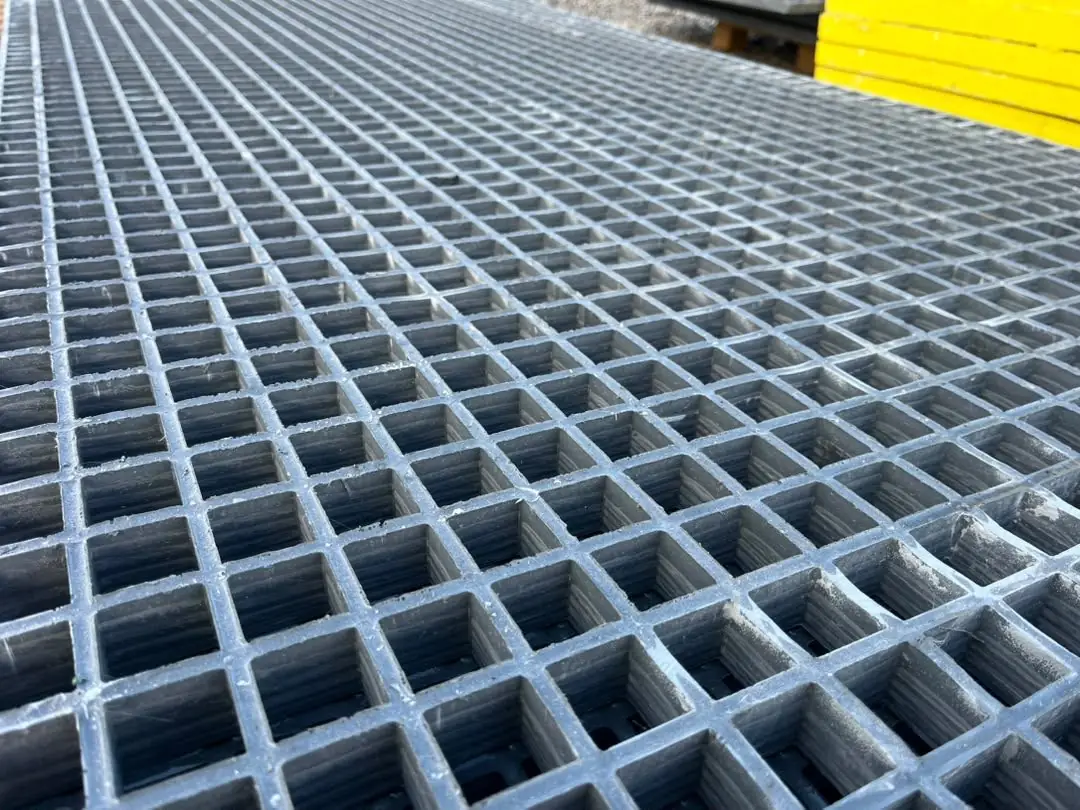

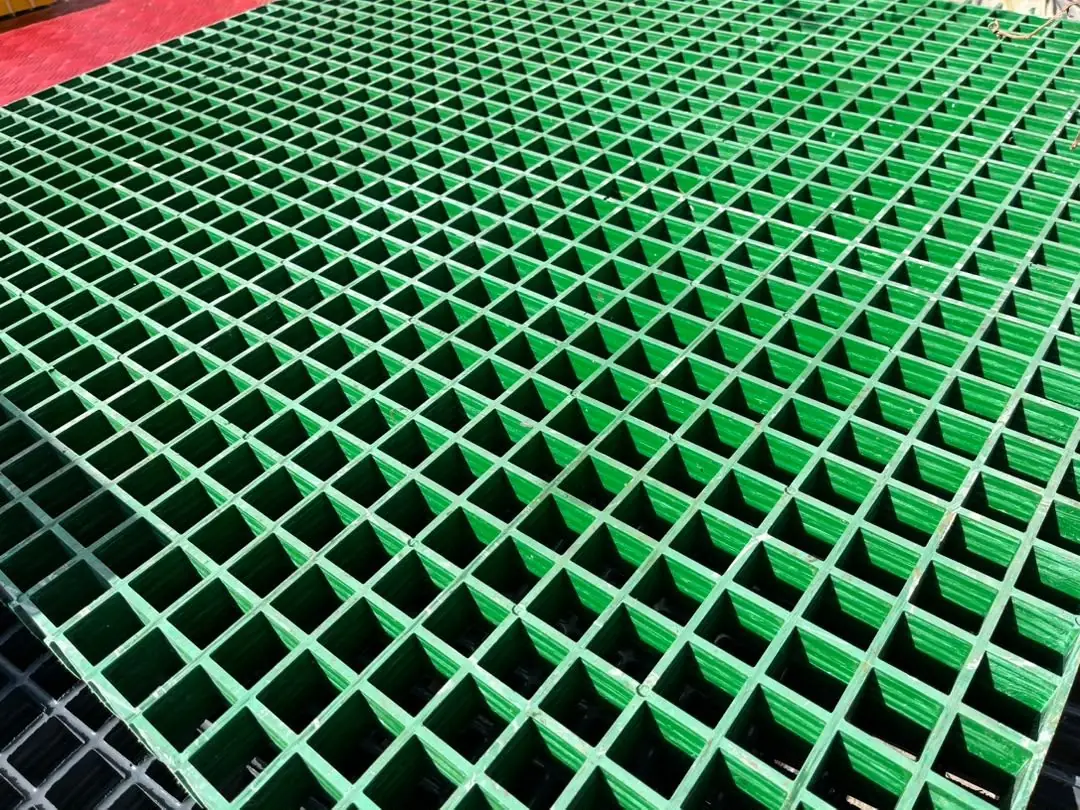

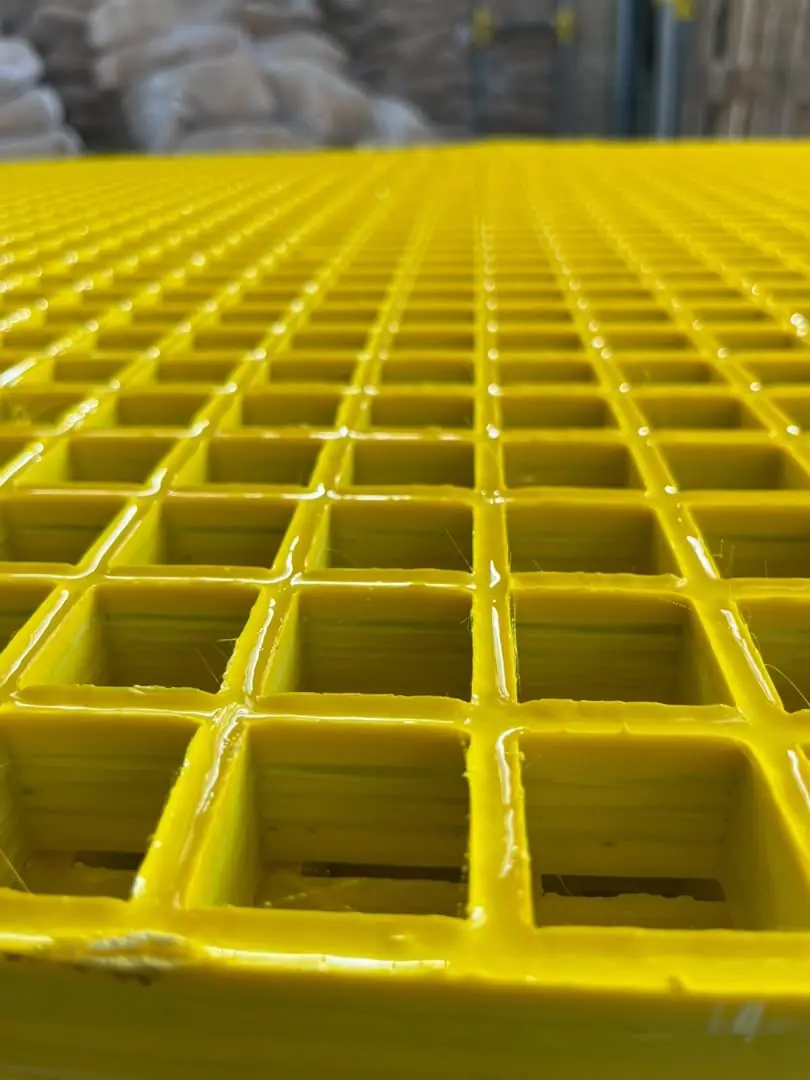

در قالب و به‌صورت یکپارچه تولید می‌شود؛ رووینگ پیوسته در هر دو جهت چیده می‌شود و پنلی با چشمه مربعی و مقاومت تقریباً یکسان در دو جهت به‌دست می‌آید. درصد رزین بالا، مقاومت شیمیایی عالی ایجاد می‌کند. گزینه اقتصادی و همه‌منظوره برای اکثر کاربری‌ها.
گریتینگ مولد پوشش‌دار (چکرپلیت)
یک گریتینگ مولد که سطح آن با یک صفحه کامپوزیتی ضدلغزش (چکرپلیت) پوشانده شده است. برای محل‌هایی که عبور اشیای کوچک، پاشش مایع یا نفوذ نور از پایین مجاز نیست، یا تردد با کفش پاشنه‌دار و چرخ‌دستی وجود دارد، گریتینگ پوشش‌دار انتخاب می‌شود.

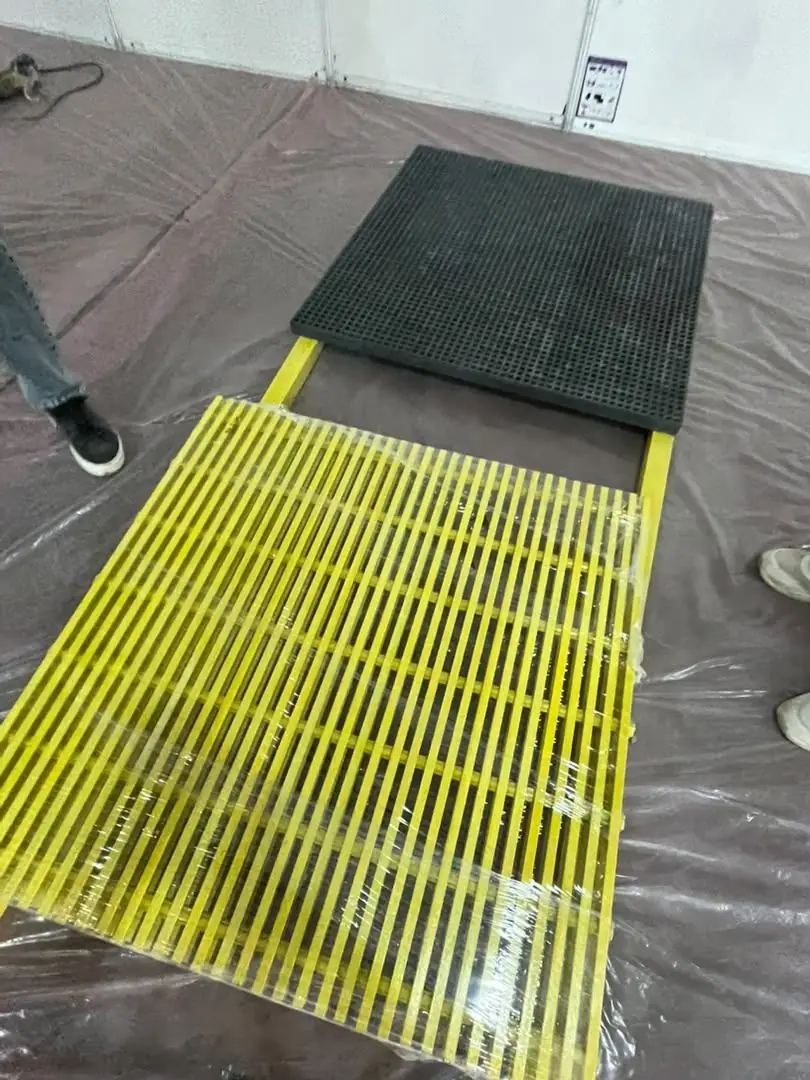

گریتینگ پالترود (Pultruded)
از مونتاژ پروفیل‌های I یا T شکل پالتروژنی با میله‌های عرضی ساخته می‌شود. الیاف در جهت طولی میله‌های باربر متمرکز است و سفتی خمشی بسیار بالاتری ایجاد می‌کند؛ مناسب بارهای سنگین، دهانه‌های بزرگ و عبور وسایل نقلیه.| معیار | گریتینگ مولد | مولد پوشش‌دار | گریتینگ پالترود |
|---|---|---|---|
| آرایش الیاف | دوجهته | دوجهته + صفحه رویه | عمدتاً یک‌جهته (طولی) |
| سفتی و ظرفیت در دهانه بلند | متوسط | متوسط تا خوب | بسیار زیاد |
| مقاومت شیمیایی | عالی (رزین زیاد) | عالی | خوب تا عالی |
| برش و مونتاژ در محل | آسان؛ بدون جدا شدن میله‌ها | آسان | نیازمند دقت بیشتر |
| سطح عبور | باز، شیاردار یا ماسه‌پاشی | بسته و ضدلغزش | باز، شیاردار یا ماسه‌پاشی |
| قیمت نسبی | مناسب | بیشتر از مولد | بیشتر، اما اقتصادی برای دهانه بلند |
هفت معیار اصلی در انتخاب گریتینگ کامپوزیتی
محدودیت‌ها و عوامل متعددی در استفاده از گریتینگ کامپوزیتی نقش دارند و تنها با لحاظ کردن همه آن‌هاست که می‌توان بهترین گریتینگ GFRP را برای هر پروژه انتخاب کرد. مهم‌ترین معیارها به ترتیب اولویت عبارتند از:
- بارگذاری و خیز: میزان بارگذاری روی سطح و حداکثر خیز مجاز در مرکز پنل گریتینگ GRP
- ارتفاع: ارتفاع نشیمنگاه یا ضخامت گریتینگ: ۲۵، ۳۰، ۳۸ یا ۵۰ میلی‌متر
- سطح: پوشش‌دار (چکرپلیت) یا بدون پوشش
- رزین: با توجه به میزان خوردگی و شرایط استفاده
- آتش: در صورت نیاز، تولید سفارشی با گرید V-0 بر مبنای استاندارد UL94
- UV: افزودنی مقاوم به نور یو وی برای فضای باز
- رنگ: رنگ استاندارد یا سفارشی بر اساس جدول رال
ارتفاع نشیمنگاه و ابعاد چشمه گریتینگ

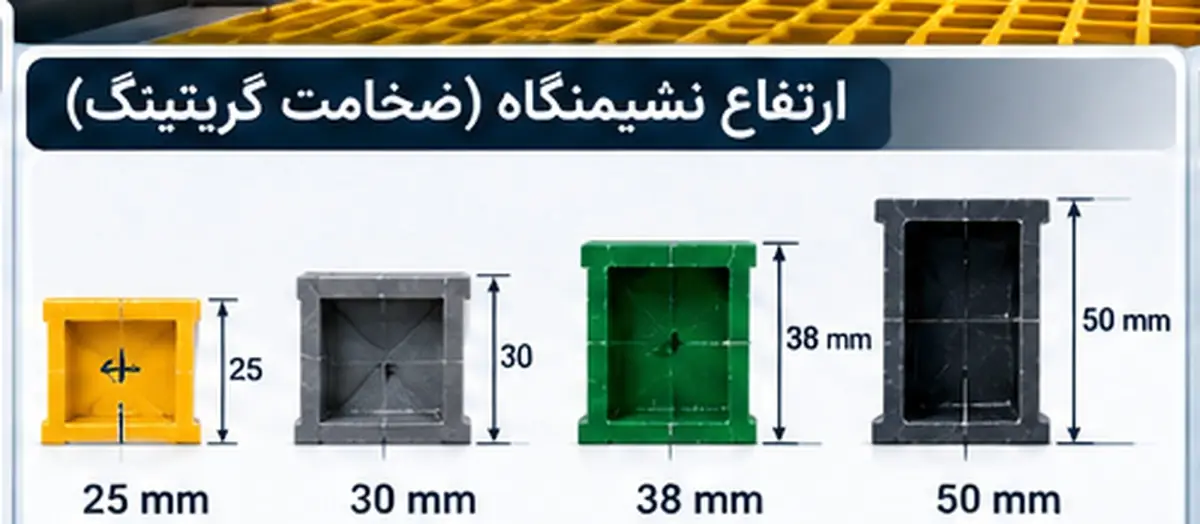

ارتفاع گریتینگ (ارتفاع میله‌های باربر که روی نشیمنگاه یا ساپورت زیر گریتینگ کامپوزیت، یعنی تیر یا نبشی زیرسازی، قرار می‌گیرد) مؤثرترین پارامتر هندسی بر سفتی است؛ زیرا ممان اینرسی میله‌ها با توان سوم ارتفاع افزایش می‌یابد. به همین دلیل، تغییر ارتفاع گریتینگ از ۳۸ به ۵۰ میلی‌متر، سفتی را حدود ۲٫۳ برابر می‌کند.

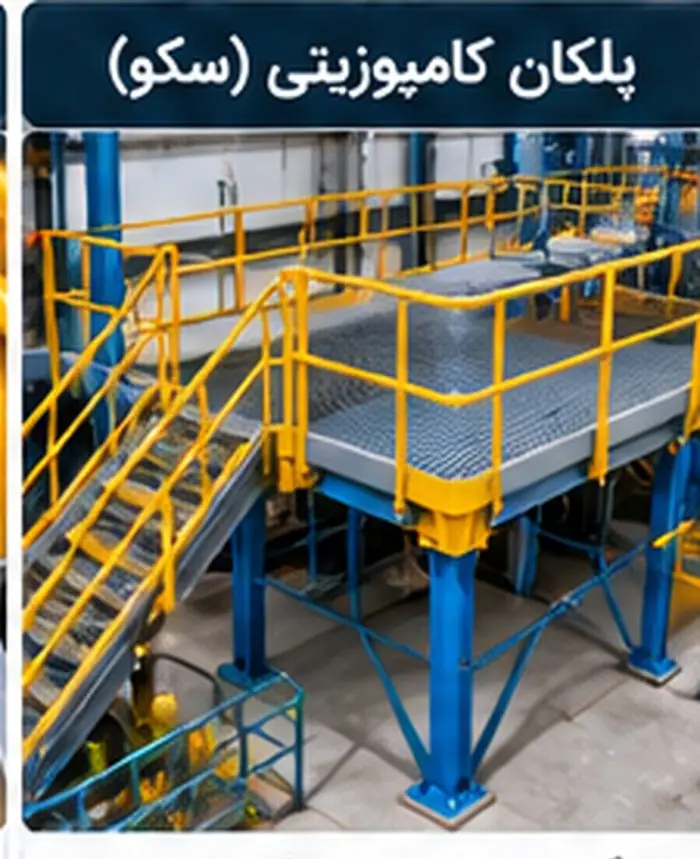

| ارتفاع گریتینگ | چشمه رایج | کاربری پیشنهادی |
|---|---|---|
| ۲۵ میلی‌متر | ۳۸×۳۸ | کاربری سبک: عبور نفر، دریچه‌های کوچک، دهانه‌های کوتاه |
| ۳۰ میلی‌متر | ۳۸×۳۸ | کاربری عمومی: راهرو، سکو و پلکان صنعتی |
| ۳۸ میلی‌متر | ۳۸×۳۸ | کاربری سنگین: تردد پرتعداد نفرات و وسایل سبک مانند چرخ‌دستی |
| ۵۰ میلی‌متر | ۵۰×۵۰ | کاربری بسیار سنگین: وسایل نقلیه و دهانه‌های بزرگ |
انتخاب ابعاد چشمه نیز بر میزان بارگذاری مجاز اثر دارد. چشمه کوچک‌تر (مثلاً پالترود با فاصله باز ۱۰ یا ۱۵ میلی‌متر) تعداد میله‌های باربر در هر متر عرض را افزایش می‌دهد و هم ظرفیت باربری را بالا می‌برد و هم از عبور پاشنه کفش و اشیای کوچک جلوگیری می‌کند؛ در مقابل، چشمه بزرگ‌تر سبک‌تر است، تخلیه آب و گذر نور و هوا را بهتر انجام می‌دهد و قیمت کمتری دارد.
انتخاب گریتینگ بر اساس بارگذاری
پیش از استفاده از جداول بارگذاری، باید چهار تعریف پایه را دقیق بشناسیم؛ زیرا عددی که در جدول می‌خوانیم، به نوع بار و معیار پذیرش بستگی دارد.

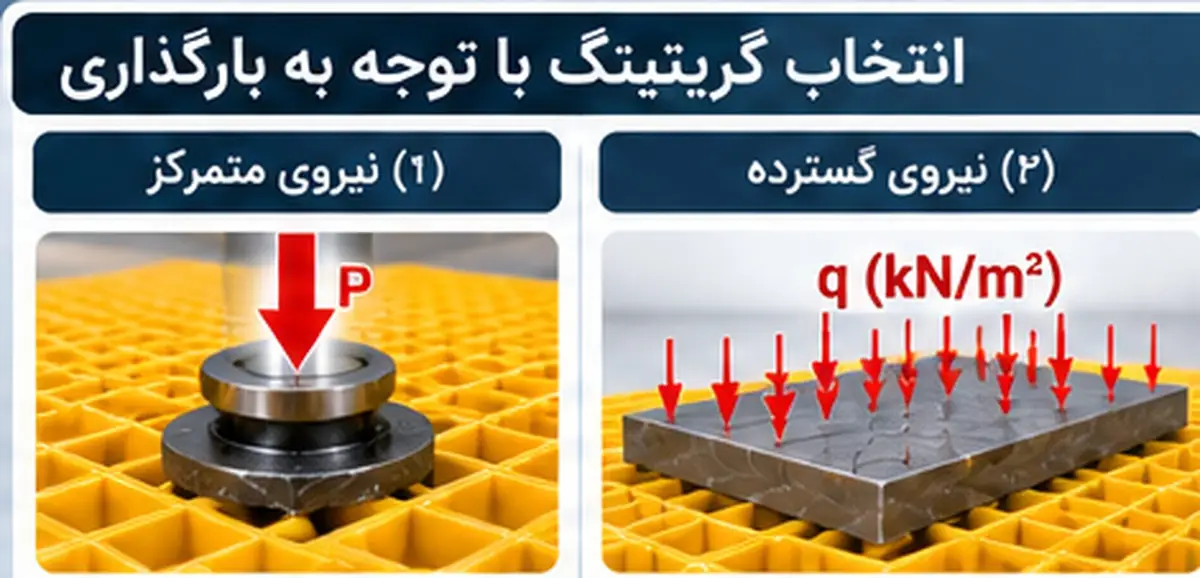

۱ و ۲. بار متمرکز و بار گسترده
بار متمرکز (P) از طریق یک ناحیه کوچک، مانند چرخ چرخ‌دستی، پایه تجهیزات یا پاشنه کفش، به سطح منتقل می‌شود. بار گسترده (q) به‌طور یکنواخت روی کل سطح پخش می‌شود؛ مانند تجمع نفرات یا انبار کالا. یک گریتینگ ممکن است زیر بار گسترده عملکرد مناسبی داشته باشد، اما زیر بار متمرکز همان مقدار کل، خیز موضعی بیشتری نشان دهد. جداول این مقاله بر حسب بار گسترده یکنواخت (کیلوگرم بر مترمربع) هستند.

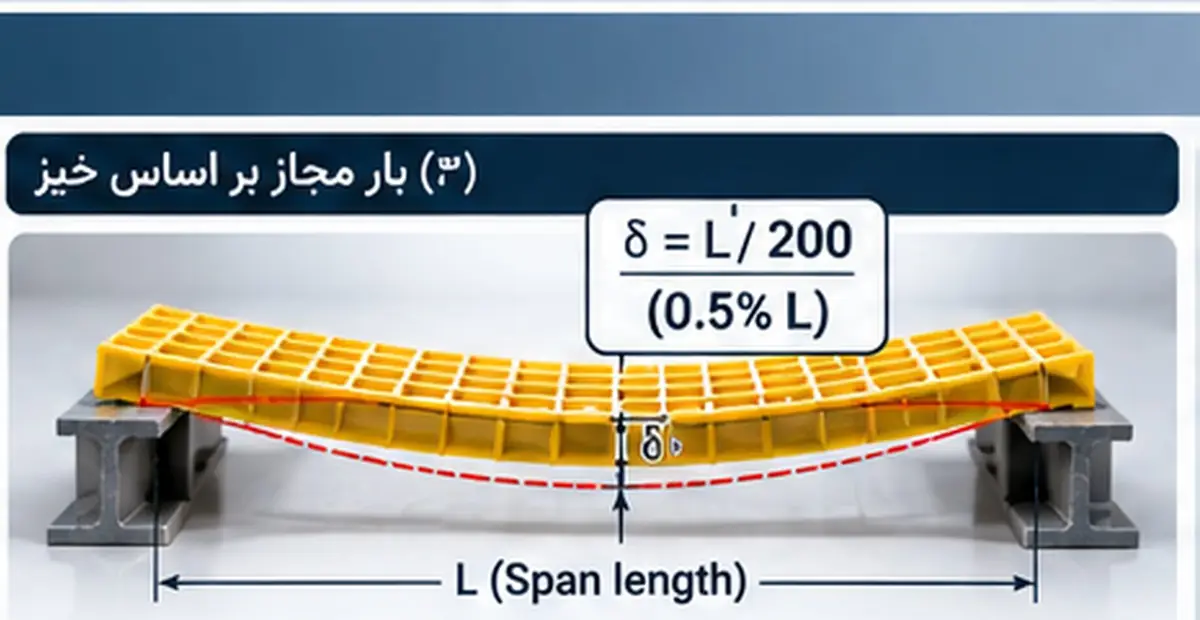

۳. بار مجاز بر اساس خیز (L/200)
بار مجاز، باری است که در آن خیز مرکز پنل (فاصله عمودی مرکز صفحه نسبت به حالت بدون بار) به ۱/۲۰۰ فاصله دو تکیه‌گاه (Span Length) برسد؛ یعنی خیز برابر با ۰٫۵ درصد دهانه. برای دهانه ۸۰۰ میلی‌متر، این خیز ۴ میلی‌متر است.

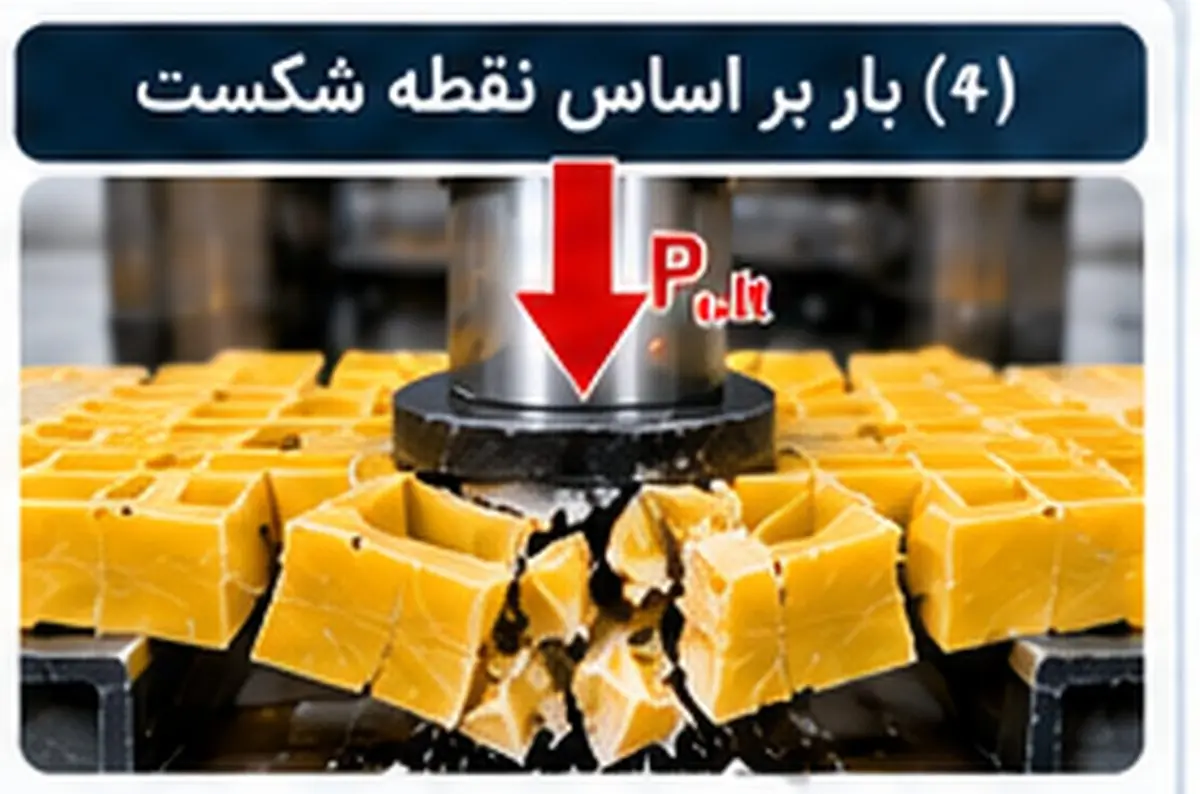

۴. بار شکست
این تعریف، میزان بارگذاری نهایی گریتینگ را نشان می‌دهد. بار شکست، حداکثر باری است که با اعمال آن، صفحه گریتینگ قطعاً دچار شکست می‌شود. این عدد معیار طراحی نیست؛ بلکه برای کنترل حاشیه ایمنی به‌کار می‌رود.
- سقف بار: از لحاظ ایمنی، حداکثر بار بهره‌برداری نباید از ۴۰ درصد بار شکست بیشتر شود؛ یعنی ضریب اطمینان حداقل ۲٫۵.
- راحتی عابر: حداکثر خیز گریتینگ FRP برای راحتی عابر پیاده معمولاً به ۶ میلی‌متر محدود می‌شود.
- بست‌ها: خیز بیش از ۱۲ میلی‌متر به دلیل احتمال شل شدن بست‌ها و جابه‌جایی پنل روی تکیه‌گاه توصیه نمی‌شود.
نکته مهم: در دهانه‌های ۱۲۰۰ و ۱۴۰۰ میلی‌متر، خیز L/200 به ترتیب ۶ و ۷ میلی‌متر است. بنابراین برای مسیر عابر در دهانه ۱۴۰۰ میلی‌متر، بار مجاز جدول را باید به نسبت ۶/۷ (حدود ۸۶ درصد) کاهش داد تا خیز از ۶ میلی‌متر فراتر نرود؛ زیرا در محدوده خطی، خیز با بار متناسب است.
جداول بارگذاری گریتینگ کامپوزیتی
برای انتخاب نوع و ابعاد گریتینگ پلیمری (ارتفاع و چشمه) دو عامل تعیین‌کننده است: فاصله دو تکیه‌گاه (نشیمنگاه) و میزان بار اعمال‌شده روی سطح. بدون در نظر گرفتن فاصله دو تکیه‌گاه، نمی‌توان درباره انتخاب پنل گریتینگ اظهار نظر کرد؛ زیرا خیز زیر بار گسترده با توان چهارم دهانه افزایش می‌یابد. جداول زیر، میزان بارگذاری مجاز و بار شکست انواع گریتینگ کامپوزیتی (مولد، مولد پوشش‌دار و پالترود) را برای شش دهانه رایج ارائه می‌کنند. این جداول بارگذاری بر اساس رزین پلی‌استر تهیه شده‌اند.
جدول ۱: بار مجاز گسترده در خیز L/200 (کیلوگرم بر مترمربع)
در این جدول، میزان بارگذاری که خیز مرکز گریتینگ را به L/200 می‌رساند آمده است. خانه‌های سبز، گزینه‌هایی هستند که بار نمونه ۵۰۰ کیلوگرم بر مترمربع (راهرو صنعتی) را تحمل می‌کنند:
| ابعاد (میلی‌متر) | دهانه ۴۰۰ | دهانه ۶۰۰ | دهانه ۸۰۰ | دهانه ۱٬۰۰۰ | دهانه ۱٬۲۰۰ | دهانه ۱٬۴۰۰ |
|---|---|---|---|---|---|---|
| گریتینگ مولد | ||||||
| 25×38×38 | ۱٬۶۰۷ | ۴۷۶ | ۲۰۱ | ۱۰۳ | ۶۰ | ۳۷ |
| 30×38×38 | ۲٬۸۰۰ | ۸۳۰ | ۳۵۰ | ۱۸۰ | ۱۱۰ | ۷۰ |
| 38×38×38 | ۵٬۷۰۰ | ۱٬۷۰۰ | ۷۵۰ | ۴۰۰ | ۲۵۰ | ۱۵۰ |
| 50×50×50 | ۱۰٬۰۰۰ | ۳٬۰۰۰ | ۱٬۲۵۰ | ۶۵۰ | ۴۰۰ | ۲۵۰ |
| گریتینگ مولد پوشش‌دار | ||||||
| 28×38×38 | ۲٬۱۰۰ | ۶۵۰ | ۳۰۰ | ۱۵۰ | ۹۰ | ۶۰ |
| 33×38×38 | ۳٬۵۰۰ | ۱٬۰۵۰* | ۴۶۰ | ۲۴۰ | ۱۴۰ | ۱۰۰ |
| 41×38×38 | ۷٬۱۰۰ | ۲٬۱۰۰ | ۹۳۰ | ۵۰۰ | ۳۰۰ | ۱۹۰ |
| 53×50×50 | ۱۲٬۶۰۰ | ۳٬۸۰۰ | ۱٬۶۰۰ | ۸۵۰ | ۵۰۰ | ۳۴۰ |
| گریتینگ پالترود | ||||||
| ارتفاع ۲۵، چشمه ۱۵ | ۱۲٬۱۵۰ | ۳٬۷۵۰ | ۱٬۶۰۰ | ۸۵۰ | ۵۵۰ | ۳۵۰ |
| ارتفاع ۲۵، چشمه ۲۵ | ۹٬۰۰۰ | ۳٬۰۰۰ | ۱٬۲۵۰ | ۶۸۰ | ۴۰۰ | ۲۶۰ |
| ارتفاع ۳۸، چشمه ۱۰ | ۲۳٬۳۰۰ | ۶٬۸۰۰ | ۲٬۸۰۰ | ۱٬۴۵۰ | ۸۷۰ | ۵۵۰ |
| ارتفاع ۳۸، چشمه ۲۳ | ۱۵٬۴۰۰ | ۴٬۶۰۰ | ۱٬۹۰۰ | ۹۹۰ | ۵۷۰ | ۳۶۰ |
| ارتفاع ۵۰، چشمه ۱۰ | ۴۵٬۴۰۰ | ۱۲٬۹۰۰ | ۵٬۵۴۰ | ۲٬۶۵۰ | ۱٬۴۵۰ | ۱٬۰۰۰ |
| ارتفاع ۵۰، چشمه ۲۳ | ۳۰٬۰۰۰ | ۸٬۹۰۰ | ۳٬۷۰۰ | ۱٬۸۵۰ | ۱٬۰۰۰ | ۶۵۰ |
جدول ۲: بار شکست گسترده (کیلوگرم بر مترمربع)
در این جدول، بار شکست آمده است. ستون‌ها همان دهانه‌های جدول ۱ هستند؛ حداکثر بار بهره‌برداری نباید از ۴۰ درصد این اعداد بیشتر شود:
| ابعاد (میلی‌متر) | دهانه ۴۰۰ | دهانه ۶۰۰ | دهانه ۸۰۰ | دهانه ۱٬۰۰۰ | دهانه ۱٬۲۰۰ | دهانه ۱٬۴۰۰ |
|---|---|---|---|---|---|---|
| گریتینگ مولد | ||||||
| 25×38×38 | ۲۱٬۰۰۰ | ۹٬۰۰۰ | ۵٬۰۰۰ | ۳٬۲۰۰ | ۲٬۳۰۰ | ۱٬۶۰۰ |
| 30×38×38 | ۲۷٬۰۰۰ | ۱۳٬۰۰۰ | ۷٬۰۰۰ | ۴٬۵۰۰ | ۳٬۱۰۰ | ۲٬۳۰۰ |
| 38×38×38 | ۴۴٬۰۰۰ | ۱۹٬۰۰۰ | ۱۱٬۵۰۰ | ۷٬۰۰۰ | ۵٬۰۰۰ | ۳٬۷۰۰ |
| 50×50×50 | ۶۰٬۰۰۰ | ۲۶٬۰۰۰ | ۱۵٬۸۰۰ | ۹٬۸۰۰ | ۶٬۹۰۰ | ۴٬۹۰۰ |
| گریتینگ مولد پوشش‌دار | ||||||
| 28×38×38 | ۲۶٬۰۰۰ | ۱۰٬۵۰۰ | ۶٬۳۰۰ | ۴٬۰۰۰ | ۲٬۶۰۰ | ۱٬۹۰۰ |
| 33×38×38 | ۳۲٬۰۰۰ | ۱۵٬۵۰۰ | ۸٬۴۰۰ | ۵٬۵۰۰ | ۳٬۹۰۰ | ۲٬۸۰۰ |
| 41×38×38 | ۵۲٬۰۰۰ | ۲۲٬۰۰۰ | ۱۳٬۰۰۰ | ۹٬۰۰۰ | ۵٬۸۰۰ | ۴٬۴۰۰ |
| 53×50×50 | ۷۲٬۰۰۰ | ۳۲٬۰۰۰ | ۱۹٬۰۰۰ | ۱۱٬۵۰۰ | ۸٬۰۰۰ | ۶٬۰۰۰ |
| گریتینگ پالترود | ||||||
| ارتفاع ۲۵، چشمه ۱۵ | ۳۵٬۴۰۰ | ۲۱٬۳۵۰ | ۹٬۹۵۰ | ۸٬۰۰۰ | ۵٬۰۵۰ | ۴٬۱۳۰ |
| ارتفاع ۲۵، چشمه ۲۵ | ۲۹٬۰۰۰ | ۱۷٬۰۰۰ | ۸٬۰۰۰ | ۶٬۴۷۰ | ۴٬۱۵۰ | ۳٬۲۴۰ |
| ارتفاع ۳۸، چشمه ۱۰ | ۶۸٬۰۰۰ | ۳۸٬۸۰۰ | ۱۷٬۴۰۰ | ۱۳٬۸۰۰ | ۸٬۴۰۰ | ۶٬۷۰۰ |
| ارتفاع ۳۸، چشمه ۲۳ | ۴۹٬۰۰۰ | ۲۶٬۰۰۰ | ۱۲٬۰۰۰ | ۹٬۵۰۰ | ۶٬۰۰۰ | ۴٬۶۰۰ |
| ارتفاع ۵۰، چشمه ۱۰ | ۱۲۱٬۰۰۰ | ۵۸٬۱۰۰ | ۲۷٬۶۰۰ | ۱۹٬۰۰۰ | ۱۲٬۴۳۰ | ۸٬۹۰۰ |
| ارتفاع ۵۰، چشمه ۲۳ | ۸۱٬۰۰۰ | ۳۹٬۰۰۰ | ۱۸٬۵۰۰ | ۱۲٬۸۰۰ | ۸٬۳۰۰ | ۶٬۲۰۰ |
مقایسه نموداری سه نوع گریتینگ
نمودار زیر بار مجاز سه گریتینگ با ارتفاع مشابه را بر حسب فاصله تکیه‌گاه نشان می‌دهد. محور عمودی لگاریتمی است؛ افت تند منحنی‌ها اثر توان چهارم دهانه بر خیز را نمایش می‌دهد:
مثال‌های عملی انتخاب گریتینگ

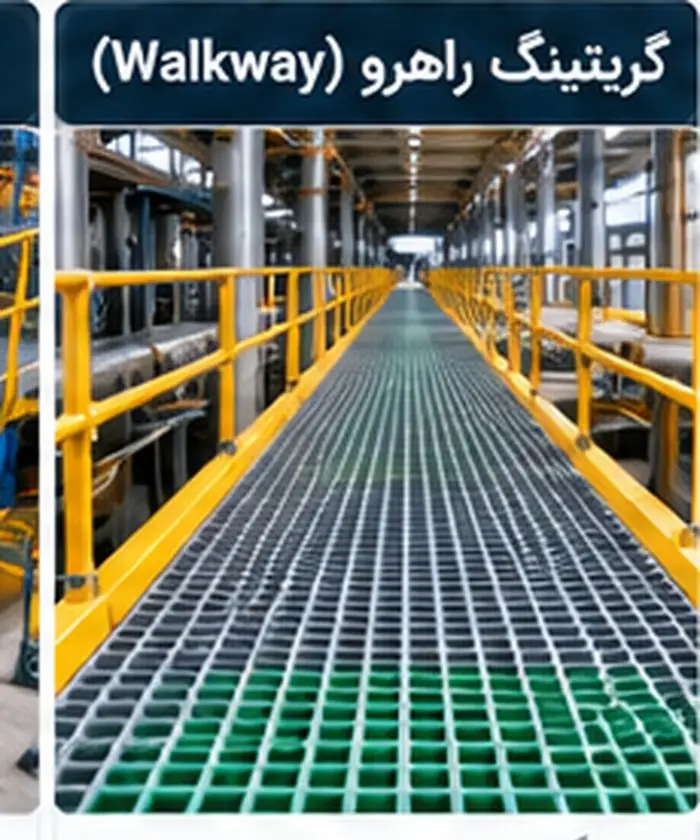

مثال ۱: راهرو صنعتی در تصفیه‌خانه
داده‌ها: دهانه ۸۰۰ میلی‌متر (فاصله ساپورت‌ها)، میزان بارگذاری گسترده طراحی ۵۰۰ کیلوگرم بر مترمربع، تردد نفر.
- از جدول ۱ در ستون ۸۰۰: مولد ۲۵ (۲۰۱) و مولد ۳۰ (۳۵۰) کافی نیستند؛ مولد ۳۸×۳۸×۳۸ (۷۵۰) اولین گزینه قابل قبول گریتینگ مولد است.
- خیز: L/200 = ۴ میلی‌متر در بار ۷۵۰؛ در بار ۵۰۰ خیز حدود ۴ × ۵۰۰/۷۵۰ ≈ ۲٫۷ میلی‌متر است که از حد ۶ میلی‌متر بسیار کمتر است.
- ایمنی: ۴۰ درصد بار شکست = ۰٫۴ × ۱۱۵۰۰ = ۴۶۰۰ ≫ ۵۰۰ ✓
- رزین: به دلیل مواد شیمیایی تصفیه (کلر و ...)، پلی‌استر ایزوفتالیک یا در غلظت بالا، وینیل استر.
مثال ۲: محوطه با تردد چرخ‌دستی و لیفتراک سبک
داده‌ها: دهانه ۱۰۰۰ میلی‌متر، بار گسترده معادل ۱۵۰۰ کیلوگرم بر مترمربع.
- در ستون ۱۰۰۰ جدول ۱: هیچ گریتینگ مولد یا پوشش‌دار به ۱۵۰۰ نمی‌رسد (بیشینه ۸۵۰). پالترود ۳۸ با چشمه ۱۰ (۱۴۵۰) نیز در مرز است.
- گزینه‌های قابل قبول: پالترود ۵۰ با چشمه ۲۳ (۱۸۵۰) یا پالترود ۵۰ با چشمه ۱۰ (۲۶۵۰).
- راه‌حل جایگزین: کاهش دهانه به ۸۰۰ میلی‌متر با افزودن یک تیر زیرسازی؛ در این صورت مولد ۵۰×۵۰×۵۰ (۱۲۵۰) هنوز کافی نیست، اما مولد پوشش‌دار ۵۳ میلی‌متر (۱۶۰۰)، پالترود ۲۵ با چشمه ۱۵ (۱۶۰۰) و پالترود ۳۸ با چشمه ۱۰ (۲۸۰۰) کافی هستند.
- برای وسایل نقلیه، علاوه بر بار گسترده، بار متمرکز چرخ باید جداگانه کنترل شود؛ برای این بررسی با واحد فنی ناباک تماس بگیرید.
برای محاسبات دقیق‌تر خیز با روابط تیر و جداول بار متمرکز، مقاله جدول ظرفیت باربری گریتینگ کامپوزیتی را مطالعه کنید.
انتخاب نوع رزین در گریتینگ
رزین، ماتریس گریتینگ کامپوزیتی است و مقاومت شیمیایی آن را تعیین می‌کند. به‌طور کلی، رزین پلی‌استر برای اکثر شرایط مناسب است و رزین وینیل استر برای قرار گرفتن در معرض مواد شیمیایی خشن و محافظت بیشتر در برابر خوردگی انتخاب می‌شود. نکته مهم این است که رزین وینیل استر و پلی‌استر از نظر خواص مکانیکی تفاوت ملموسی ندارند؛ بنابراین جداول بارگذاری بالا (که بر اساس رزین پلی‌استر هستند) برای گریتینگ وینیل استر نیز قابل استفاده‌اند و تغییر رزین فقط مقاومت شیمیایی را تغییر می‌دهد.
| نوع رزین | سطح مقاومت به خوردگی | محیط و کاربرد پیشنهادی |
|---|---|---|
| پلی‌استر اورتوفتالیک | شرایط عادی | آب، هوا، غوطه‌وری در آب و محیط‌های غیرصنعتی |
| پلی‌استر ایزوفتالیک | گرید صنعتی | غلظت‌های رایج اسید و قلیا، تصفیه‌خانه‌ها، کارواش |
| پلی‌استر ایزوفتالیک ضدآتش | گرید صنعتی + کندسوز | محیط‌های اسیدی و قلیایی کم تا متوسط با نیاز به مقاومت بیشتر در برابر آتش |
| وینیل استر | خوردگی شدید | غلظت‌های بالای مواد شیمیایی، صنایع پتروشیمی و آبکاری |
| وینیل استر ضدآتش | خوردگی شدید + کندسوز | محیط‌های خورنده با الزام مقاومت در برابر آتش، سکوهای نفت و گاز |
اگر گریتینگ کامپوزیتی در معرض مواد شیمیایی قرار دارد، برای انتخاب بهترین رزین، اطلاعات زیر را همراه درخواست خرید ارسال کنید:
برای مطالعه جامع مقاومت شیمیایی انواع رزین و محیط‌های مناسب هر کدام، مقاله ایمنی در محصولات کامپوزیتی نیز مفید است.
مقاومت در برابر آتش و نور UV
مقاومت آتش
گریتینگ کامپوزیتی استاندارد با افزودنی‌های کندسوز تولید می‌شود. در پروژه‌هایی که الزام بالاتری دارند (سکوهای دریایی، نیروگاه‌ها، تونل‌ها و مسیرهای فرار)، تولید سفارشی گریتینگ FRP با گرید V-0 بر مبنای استاندارد UL94 امکان‌پذیر است. در این گرید، نمونه پس از حذف شعله حداکثر ظرف ۱۰ ثانیه خاموش می‌شود و قطره شعله‌ور از آن نمی‌چکد. ترکیب رزین ضدآتش و افزودنی‌های معدنی، شاخص گسترش شعله را نیز کاهش می‌دهد.
مقاومت در برابر نور فرابنفش
مقاومت به نور یو وی برای هر گریتینگ کامپوزیتی که در فضای باز نصب می‌شود الزامی است. در محیط‌های روباز، تابش فرابنفش (UV) به مرور سطح رزین را فرسوده می‌کند و الیاف سطحی نمایان می‌شوند (پدیده Fiber Blooming). برای جلوگیری از آن، در پروسه تولید افزودنی‌های جاذب UV به رزین اضافه می‌شود. همچنین برای مقاومت بیشتر و زیبایی، می‌توان یک رنگ پوششی مجزا مخصوص قطعات کامپوزیتی روی سطح اعمال کرد؛ این رنگ‌ها چسبندگی کامل با سطح دارند و در فضای باز، علاوه بر زیبایی، مقاومت گریتینگ را در برابر نور خورشید افزایش می‌دهند.
انتخاب رنگ در گریتینگ

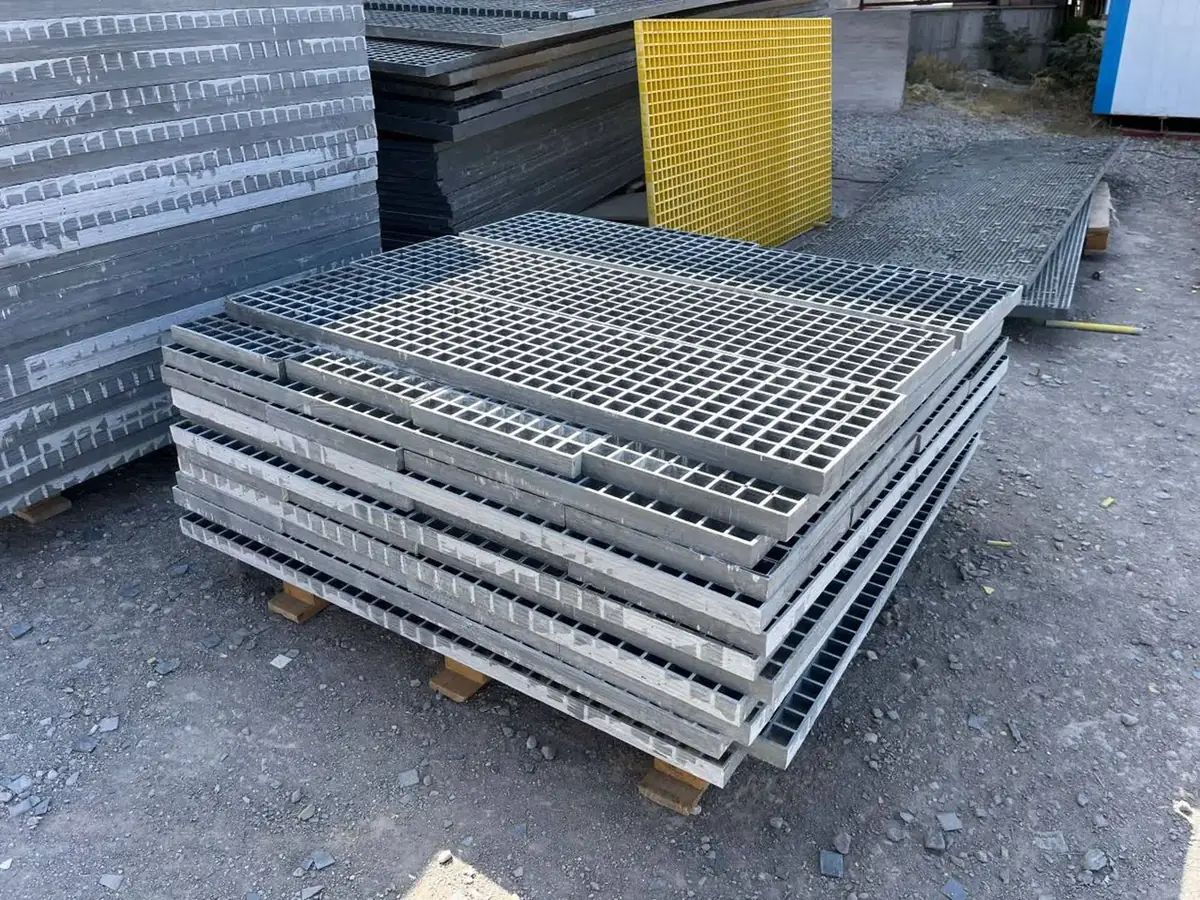

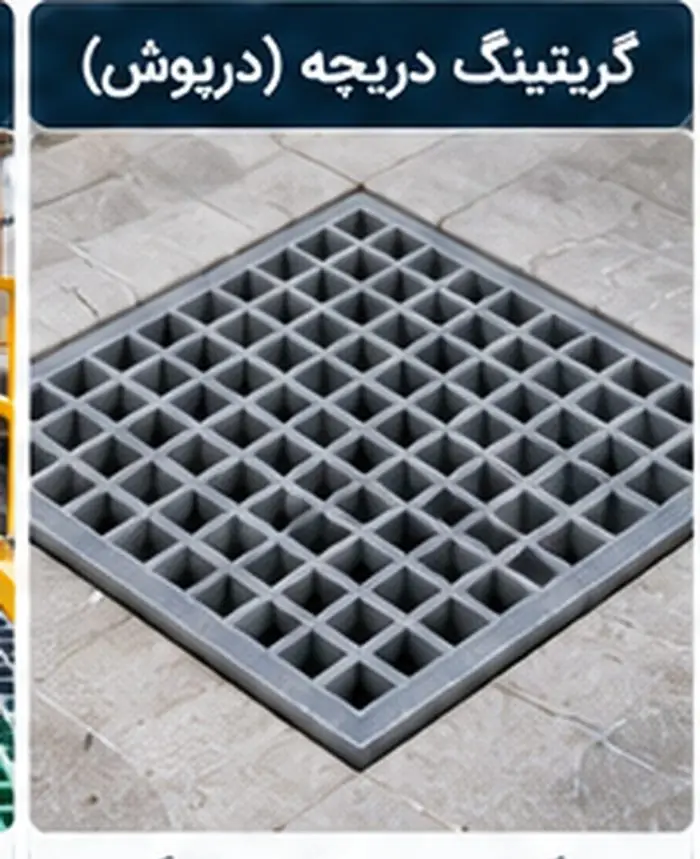

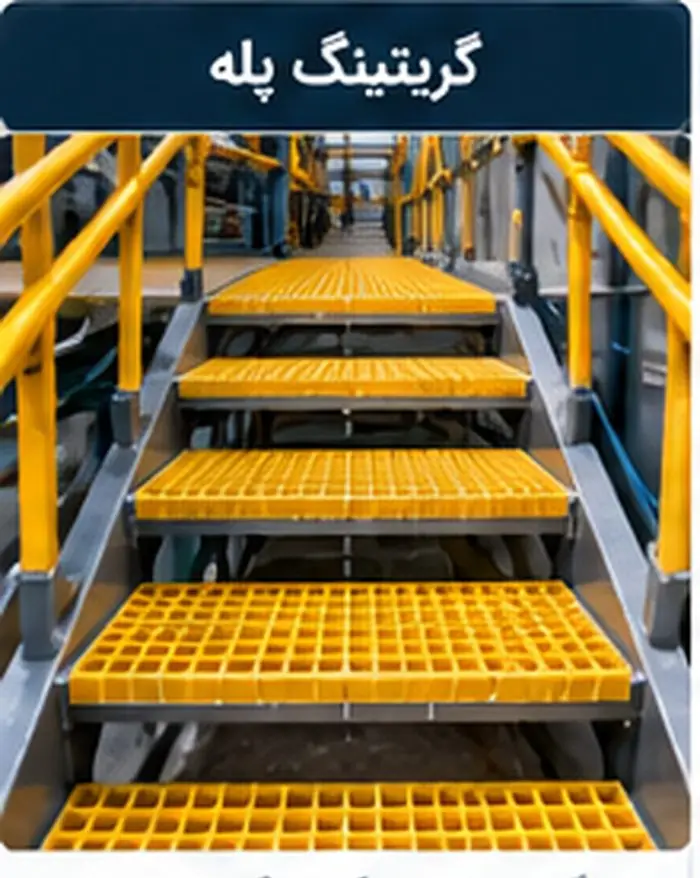

تولید گریتینگ کامپوزیتی در هر رنگ از جداول استاندارد رال (RAL) امکان‌پذیر است؛ اما رایج‌ترین رنگ‌ها طوسی و زرد هستند: زرد برای پله و لبه سکو به‌عنوان رنگ هشدار، و طوسی برای محیط‌های صنعتی و دریچه‌ها. رنگدانه در حین تولید با رزین مخلوط می‌شود و تمام ضخامت سازه مشبک هم‌رنگ است؛ بنابراین خراش سطحی، رنگ متفاوتی از سازه مشبک FRP را نمایان نمی‌کند. برای راهنمای کامل رنگ بر اساس کاربری، مقاله راهنمای انتخاب رنگ گریتینگ FRP را مطالعه کنید.
چک‌لیست خرید گریتینگ FRP
برای دریافت پیشنهاد فنی و قیمت دقیق، اطلاعات زیر را آماده کنید. این چک‌لیست، کل فرایند انتخاب گریتینگ را در هشت گام خلاصه می‌کند:
- دهانه: فاصله دو تکیه‌گاه و جهت قرارگیری میله‌های باربر
- بار: نوع و میزان بارگذاری (گسترده یا متمرکز)
- خیز: حد خیز مجاز (L/200، ۶ میلی‌متر یا سخت‌گیرانه‌تر)
- نوع و ارتفاع: انتخاب از جداول بارگذاری
- سطح: باز، ماسه‌پاشی یا پوشش‌دار
- محیط: مواد شیمیایی، دما و انتخاب رزین
- آتش و UV: الزامات ایمنی و فضای باز
- ابعاد، رنگ و بست: نقشه چیدمان پنل‌ها و رنگ رال
پس از تحویل، برش پنل‌ها در محل باید با ابزار مناسب و آب‌بندی لبه‌ها با رزین انجام شود؛ روش صحیح را در مقاله برشکاری کامپوزیت ببینید.
گریتینگ FRP ناباک کامپوزیت

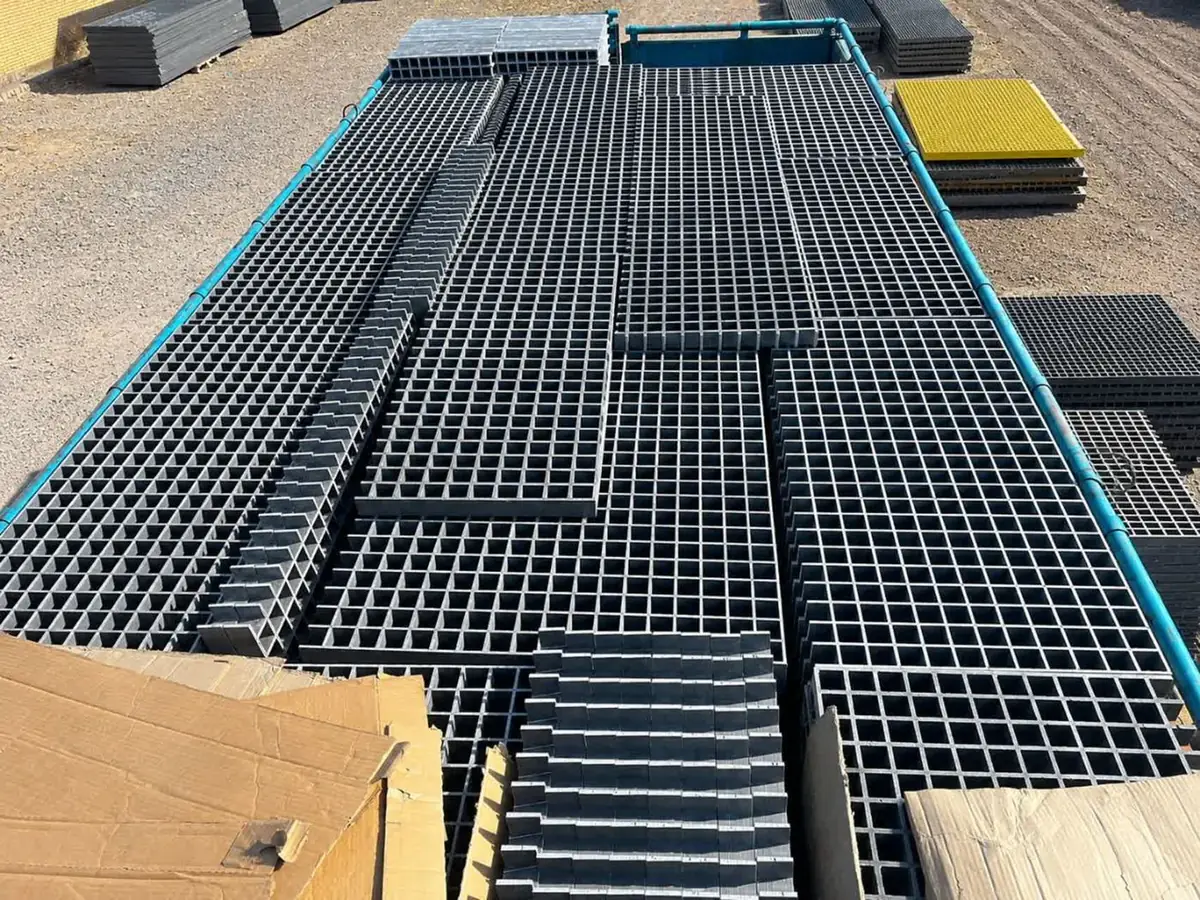

ناباک کامپوزیت انواع گریتینگ FRP مولد، مولد پوشش‌دار و پالترود را در ارتفاع‌های ۲۵ تا ۵۰ میلی‌متر، با رزین‌های پلی‌استر اورتوفتالیک، ایزوفتالیک و وینیل استر، گرید ضدآتش و مقاوم به UV و در رنگ‌های استاندارد و سفارشی رال تولید می‌کند. کارشناسان ما بر اساس دهانه، بار، شرایط شیمیایی و الزامات ایمنی پروژه، گریتینگ کامپوزیتی بهینه را از نظر فنی و اقتصادی پیشنهاد می‌دهند.
پرسش‌های متداول درباره انتخاب گریتینگ
برای انتخاب گریتینگ FRP چه اطلاعاتی لازم است؟
حداقل دو اطلاعات ضروری است: فاصله دو تکیه‌گاه (دهانه) و میزان بارگذاری روی سطح گریتینگ. پس از آن، نوع تردد، شرایط خوردگی و مواد شیمیایی، نیاز به مقاومت آتش، قرارگیری در فضای باز و رنگ مورد نظر، نوع گریتینگ، ارتفاع، رزین و افزودنی‌ها را مشخص می‌کنند.
تفاوت گریتینگ مولد و پالترود چیست؟
گریتینگ مولد در قالب و به‌صورت یکپارچه با چشمه مربعی تولید می‌شود و در دو جهت مقاومت نسبتاً یکسان، مقاومت شیمیایی عالی و قیمت مناسب دارد. گریتینگ پالترود از مونتاژ پروفیل‌های پالتروژنی ساخته می‌شود، الیاف آن در جهت طولی متمرکز است و برای دهانه‌های بزرگ‌تر و بارهای سنگین‌تر، سفتی و ظرفیت باربری بسیار بالاتری دارد.
حداکثر خیز مجاز گریتینگ کامپوزیتی چقدر است؟
جداول بار مجاز بر مبنای خیز برابر با L/200 (۰٫۵ درصد دهانه) تهیه می‌شوند. برای راحتی عابر پیاده، خیز معمولاً به ۶ میلی‌متر محدود می‌شود و خیز بیش از ۱۲ میلی‌متر به دلیل احتمال شل شدن بست‌ها توصیه نمی‌شود.
رزین پلی استر بهتر است یا وینیل استر؟
رزین پلی‌استر (اورتوفتالیک یا ایزوفتالیک) برای اکثر شرایط مناسب و اقتصادی است. رزین وینیل استر برای محیط‌های با خوردگی شدید و مواد شیمیایی غلیظ انتخاب می‌شود. خواص مکانیکی دو رزین تفاوت ملموسی ندارند و تفاوت اصلی در مقاومت شیمیایی است.
گریتینگ ۳۸ میلی‌متری برای عبور خودرو مناسب است؟
گریتینگ ۲۵ و ۳۰ میلی‌متر برای عبور نفر و گریتینگ ۳۸ و ۵۰ میلی‌متر برای تردد پرتعداد و وسایل نقلیه پیشنهاد می‌شود؛ اما برای خودرو، علاوه بر ارتفاع، باید بار متمرکز چرخ و فاصله تکیه‌گاه‌ها کنترل شود و معمولاً گریتینگ پالترود یا دهانه کوتاه‌تر لازم است.
جمع‌بندی
انتخاب گریتینگ FRP با دو عدد آغاز می‌شود: فاصله دو تکیه‌گاه و میزان بارگذاری. با این دو عدد، از جداول بارگذاری، نوع گریتینگ (مولد، مولد پوشش‌دار یا پالترود) و ارتفاع آن انتخاب می‌شود؛ معیار خیز L/200 و سقف ۶ میلی‌متر برای عابر، و قاعده ۴۰ درصد بار شکست برای ایمنی کنترل می‌شود. سپس رزین بر اساس شرایط شیمیایی (پلی‌استر برای اکثر کاربری‌ها، وینیل استر برای خوردگی شدید)، افزودنی‌های آتش و UV بر اساس محیط، و رنگ بر اساس کاربری تعیین می‌شود. با رعایت این مسیر، گریتینگ کامپوزیتی انتخابی، ایمن، اقتصادی و بادوام خواهد بود. برای مشاوره در خرید گریتینگ، با کارشناسان ناباک کامپوزیت در ارتباط باشید.
این مقاله توسط تیم فنی ناباک کامپوزیت تهیه شده است؛ تولیدکننده گریتینگ FRP و محصولات کامپوزیتی.
