کاربرد گریتینگ FRP در صنعت و ساختمان؛ ۲۵ کاربرد گریتینگ فایبرگلاس از راهرو و پلکان تا درپوش کانال و پل

چرا کاربرد گریتینگ کامپوزیتی روزبه‌روز گسترده‌تر می‌شود؟

کاربرد گریتینگ‌ها در صنعت گستره بسیار وسیعی دارد؛ هر جا که سطحی برای عبور، دسترسی یا پوشش لازم باشد و هم‌زمان عبور آب، هوا، نور یا گرما باید ممکن بماند، یک صفحه مشبک انتخاب طبیعی است. سال‌ها این نقش را گریتینگ فولادی بر عهده داشت؛ اما در محیط‌های خورنده، مرطوب و شیمیایی، عمر آن کوتاه و هزینه نگهداری‌اش بالا بود. گریتینگ‌های کامپوزیتی (گریتینگ FRP یا گریتینگ فایبرگلاس) با مزایایی مانند سبک وزنی، استحکام بالا، عدم خوردگی و زنگ زدگی و مقاومت در محیط‌های شیمیایی خاص، امروز در اکثر صنایع قابل مصرف است.

ارتباط خواص گریتینگ FRP با کاربردها

هر کاربرد گریتینگ کامپوزیتی از یک یا چند خاصیت ذاتی آن بهره می‌برد. جدول زیر این ارتباط را نشان می‌دهد:

کاربرد گریتینگ در صنایع مختلف

گریتینگ های کامپوزیتی به دلیل نسبت استحکام به وزن بالا و دوام، در طیف گسترده‌ای از صنایع به‌کار می‌روند. مهم‌ترین صنایع مصرف‌کننده و دلیل انتخاب گریتینگ FRP در هر یک عبارتند از:

گروه اول: راهرو، سکو، پلکان و کف پوش

بیشترین کاربرد گریتینگ کامپوزیتی در سطوح عبور و دسترسی است. موارد زیر نمونه‌های پرکاربرد مصرف گریتینگ فایبرگلاس و گریتینگ پوشش‌دار کامپوزیتی در این گروه هستند:

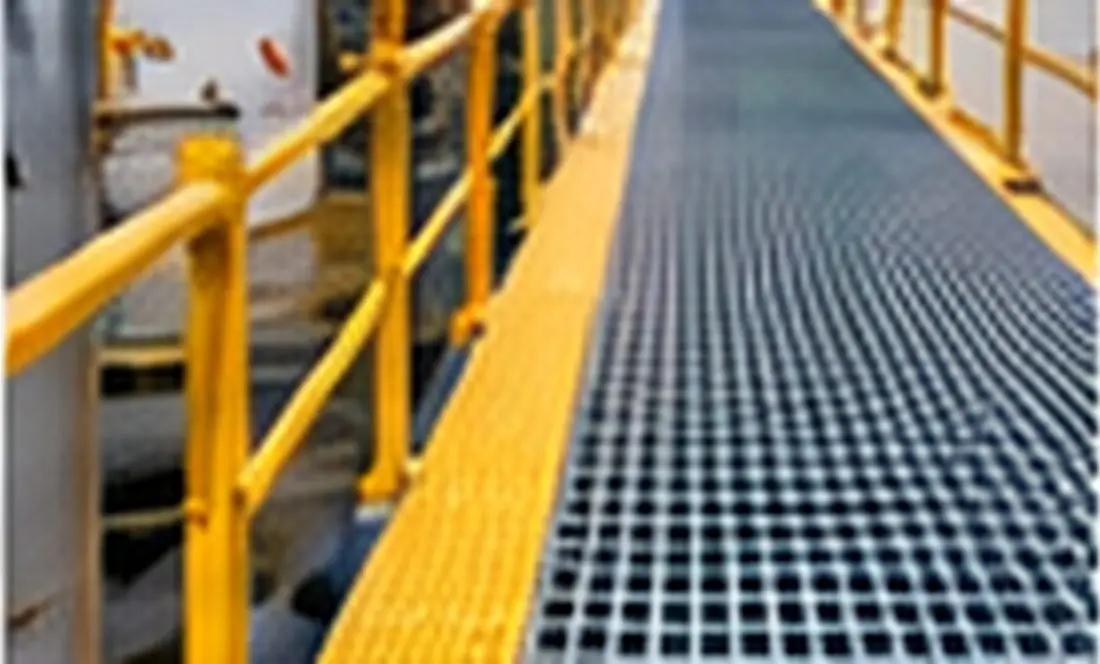

راهرو کامپوزیتی (Walkway)

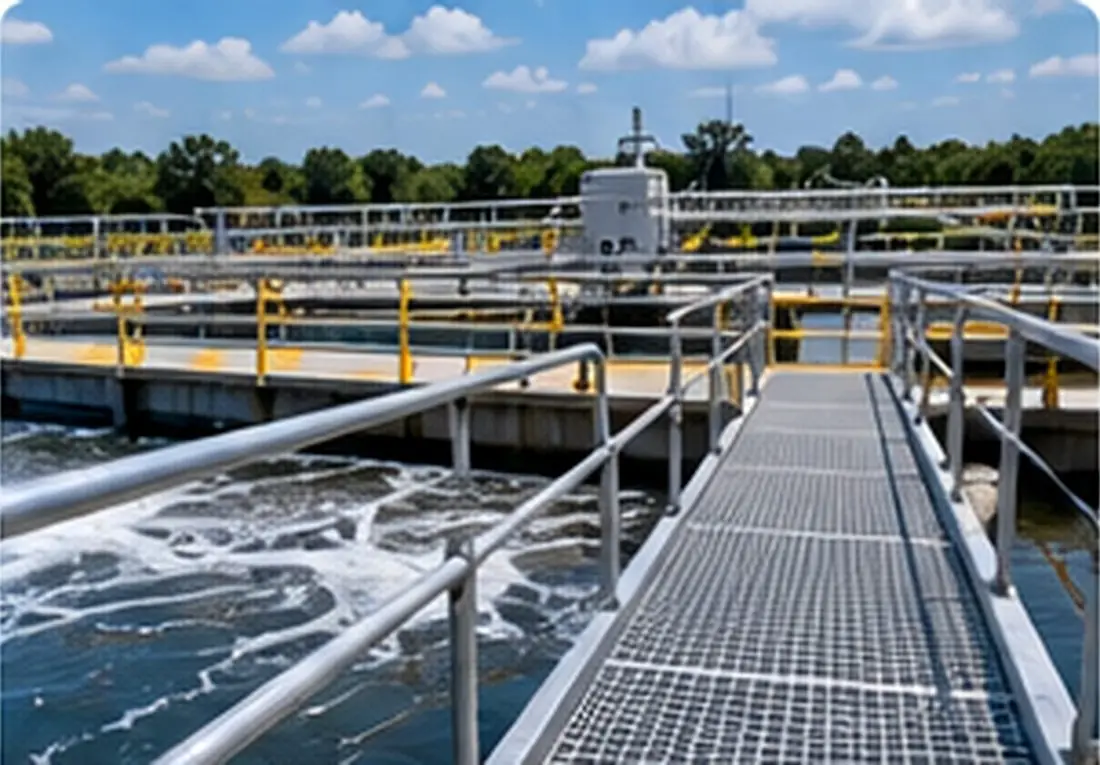

راهروهای دسترسی روی حوضچه‌های تصفیه‌خانه، سایت‌های پتروشیمی و سالن‌های تولید؛ سبکی پنل، نصب روی سازه موجود را بدون تقویت ممکن می‌کند و مقاومت به خوردگی، نیاز به رنگ‌آمیزی را حذف می‌کند.قالبی ۳۰ یا ۳۸ میلی‌متر

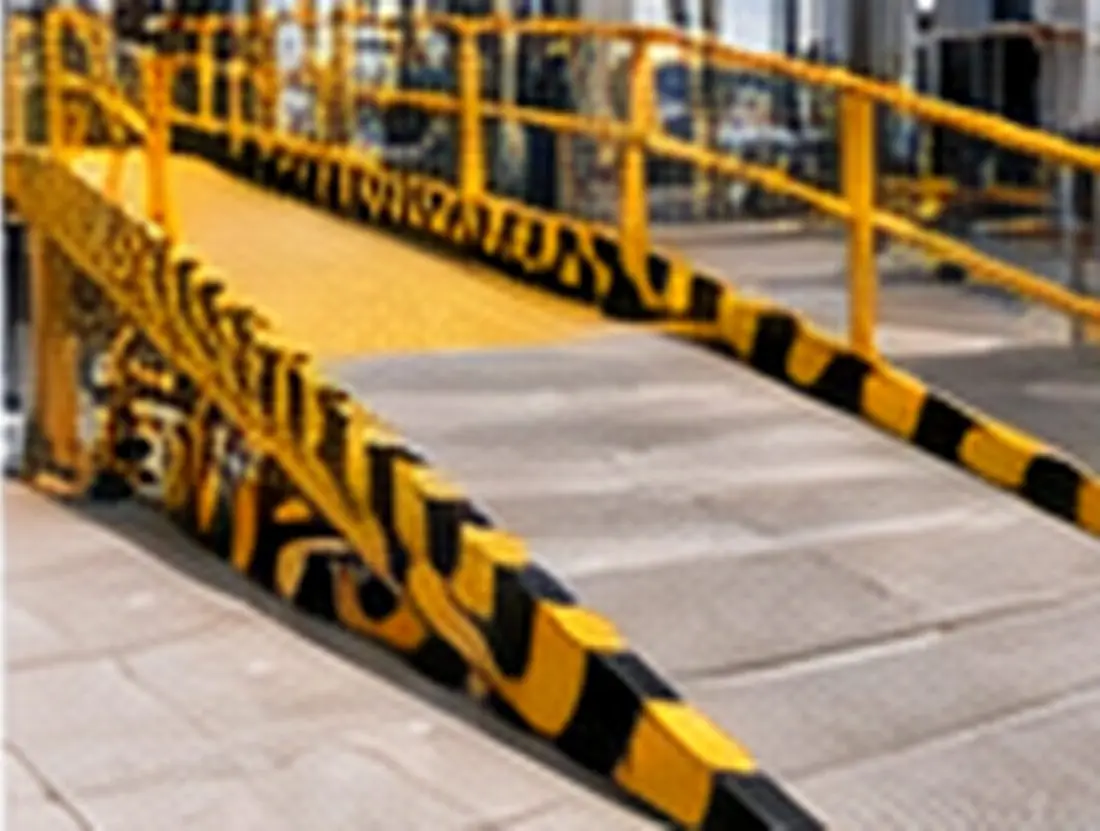

گریتینگ رمپ

رمپ‌های عبور چرخ‌دستی، ویلچر و تجهیزات؛ سطح ماسه‌پاشی‌شده یا مقعر، چسبندگی را حتی در شیب و رطوبت حفظ می‌کند.پوشش‌دار یا ماسه‌پاشی

پلکان کامپوزیتی و سکو نفتی و گازی

سکوهای دسترسی به شیرآلات و مخازن، پلکان‌های فرار و سکوهای فراساحلی؛ عایق بودن و جرقه‌نزدن گریتینگ FRP در محیط‌های قابل اشتعال یک مزیت ایمنی است.وینیل استر + ضدآتش

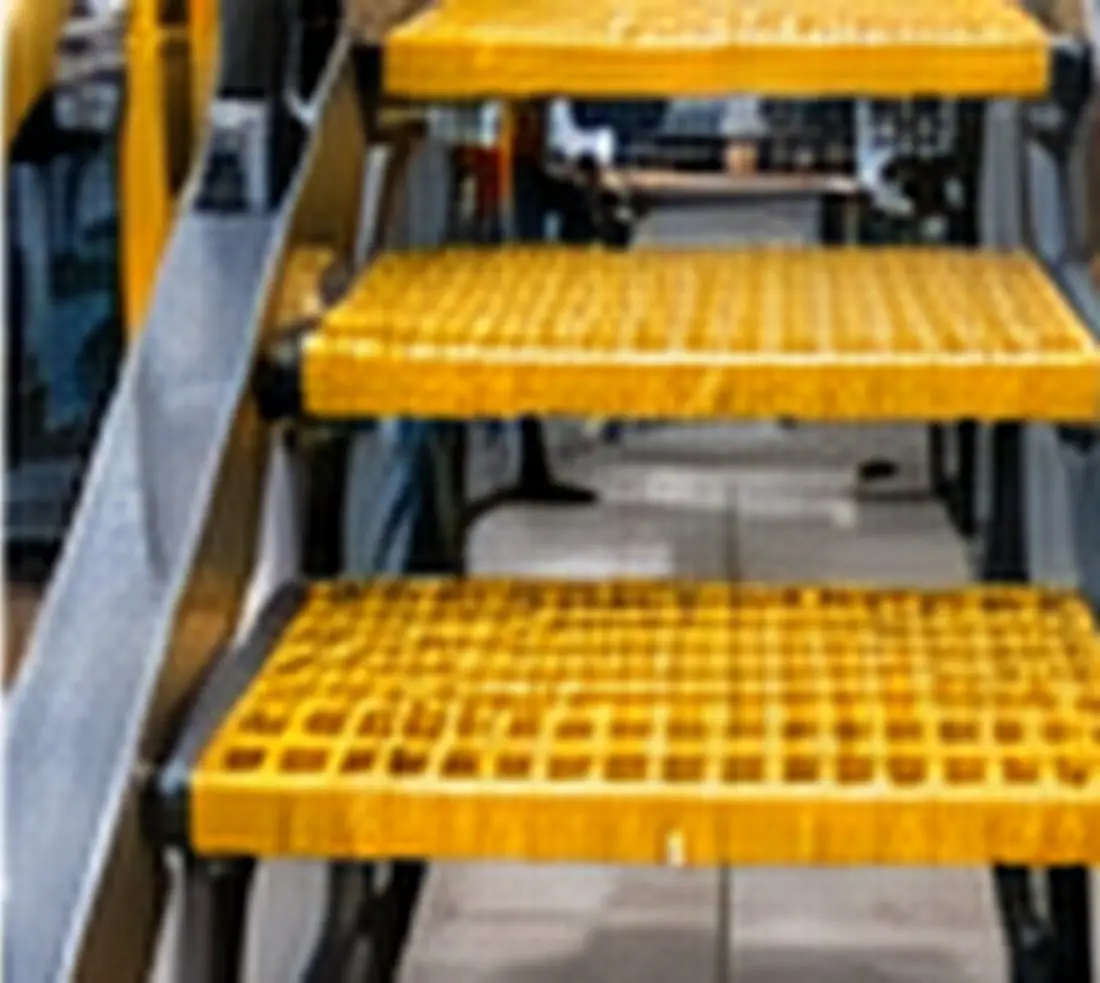

گریتینگ پله

کف پله با لبه رنگی یا ضدلغزش (Nosing)؛ رنگ زرد، لبه هر پله را در نور کم قابل تشخیص می‌کند.قالبی ۳۸ میلی‌متر با لبه ایمنی

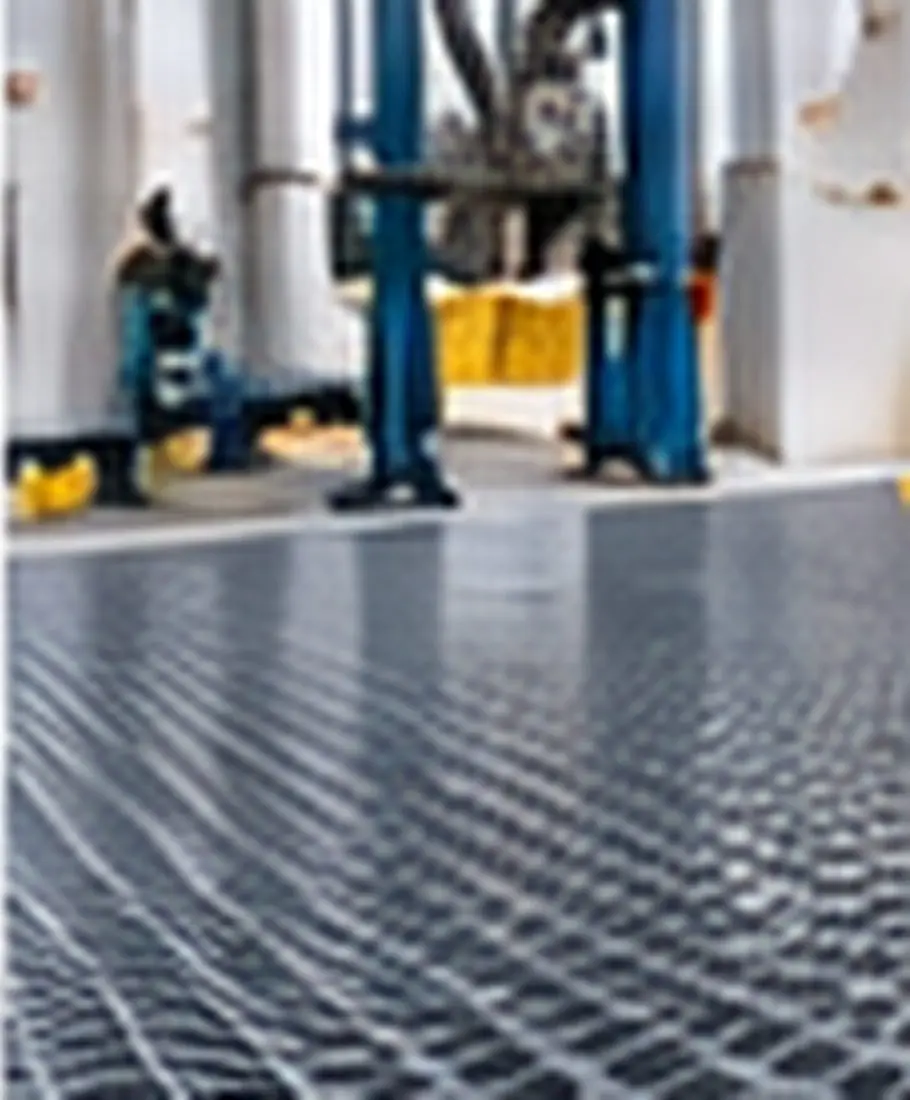

کف پوش کامپوزیتی

کف سالن‌های صنعتی، اتاق پمپ و محوطه‌های شیمیایی؛ تخلیه سریع مایعات از چشمه‌ها و تمیزکاری آسان، کف را خشک و ایمن نگه می‌دارد.قالبی ۳۸ میلی‌متر

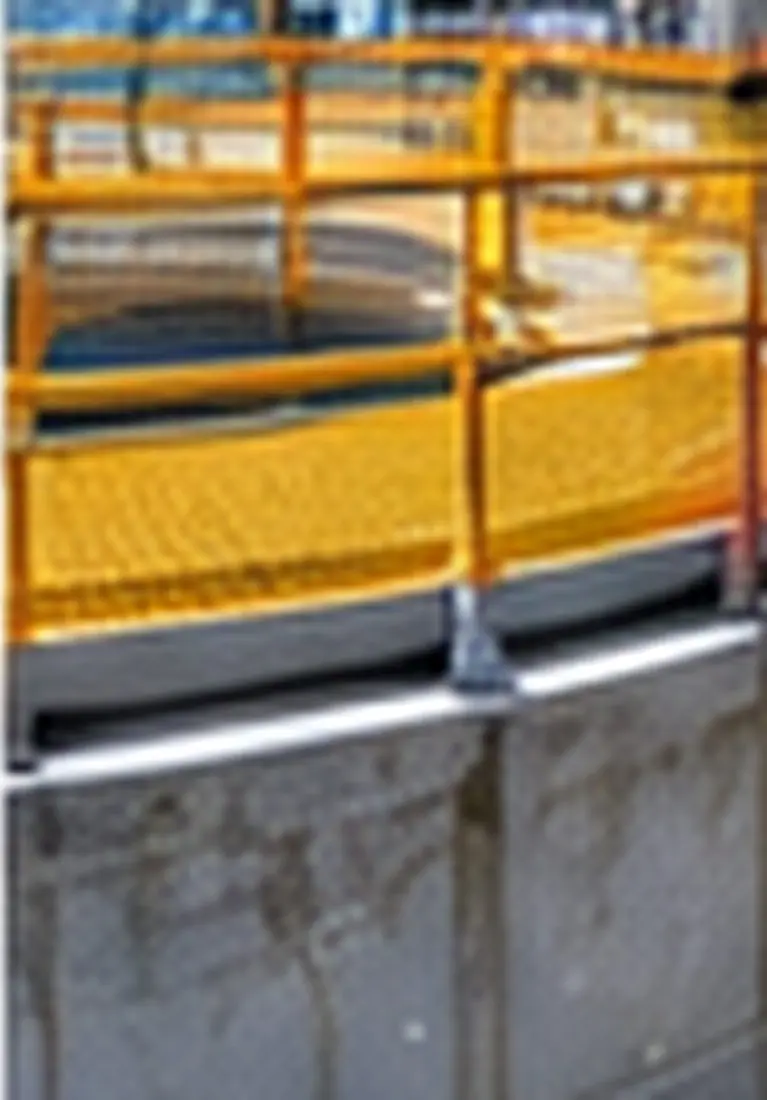

گریتینگ دور مخزن

سکوی دور سرریز مخازن، تیکنرها و کلاریفایرها؛ قابلیت برش به شکل قوسی برای مخازن استوانه‌ای.قالبی با برش قوسی

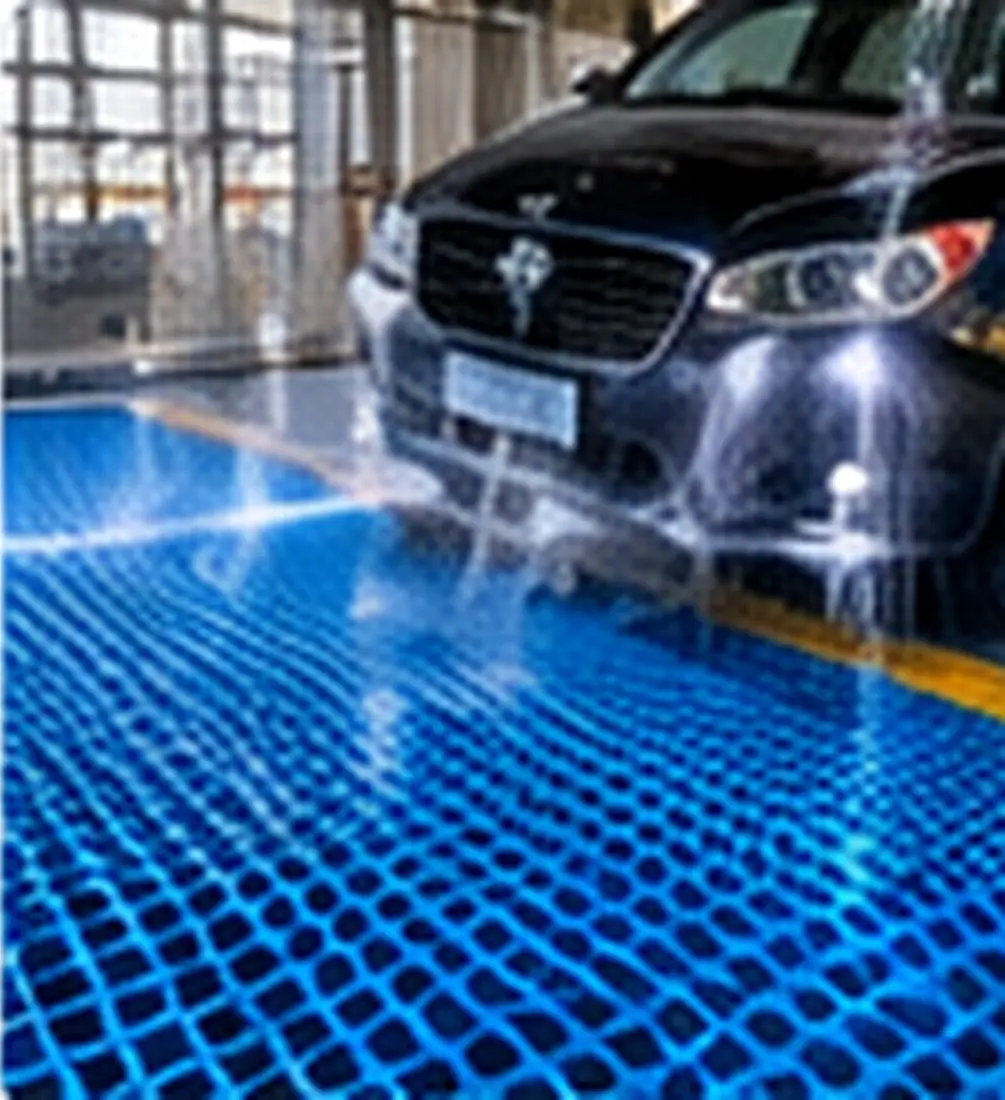

محل‌های شستشو و درگیر با آب و رطوبت

کارواش، کشتارگاه، صنایع غذایی و لبنی؛ عدم زنگ‌زدگی در شستشوی مداوم با آب و مواد شوینده، عمر گریتینگ را چند برابر فولاد می‌کند.ایزوفتالیک، رنگ آبی یا طوسی

برای انتخاب ارتفاع و نوع گریتینگ در راهرو، سکو و پلکان بر اساس دهانه و بار، مقاله راهنمای خرید و انتخاب گریتینگ FRP و جدول ظرفیت باربری گریتینگ را ببینید.

گروه دوم: درپوش، کانال، جوی، دریچه و منهول

درپوش جوی، دریچه بازدید و درپوش منهول در معابر شهری و محوطه‌های صنعتی، بیشترین تعداد قطعات گریتینگ را مصرف می‌کنند. درپوش کامپوزیتی (درپوش گریتینگ) دومین گروه پرمصرف است. در این کاربردها، گریتینگ روی یک کانال یا حفره قرار می‌گیرد و باید هم بار عبوری را تحمل کند و هم برای بازدید و لایروبی به‌راحتی برداشته شود:

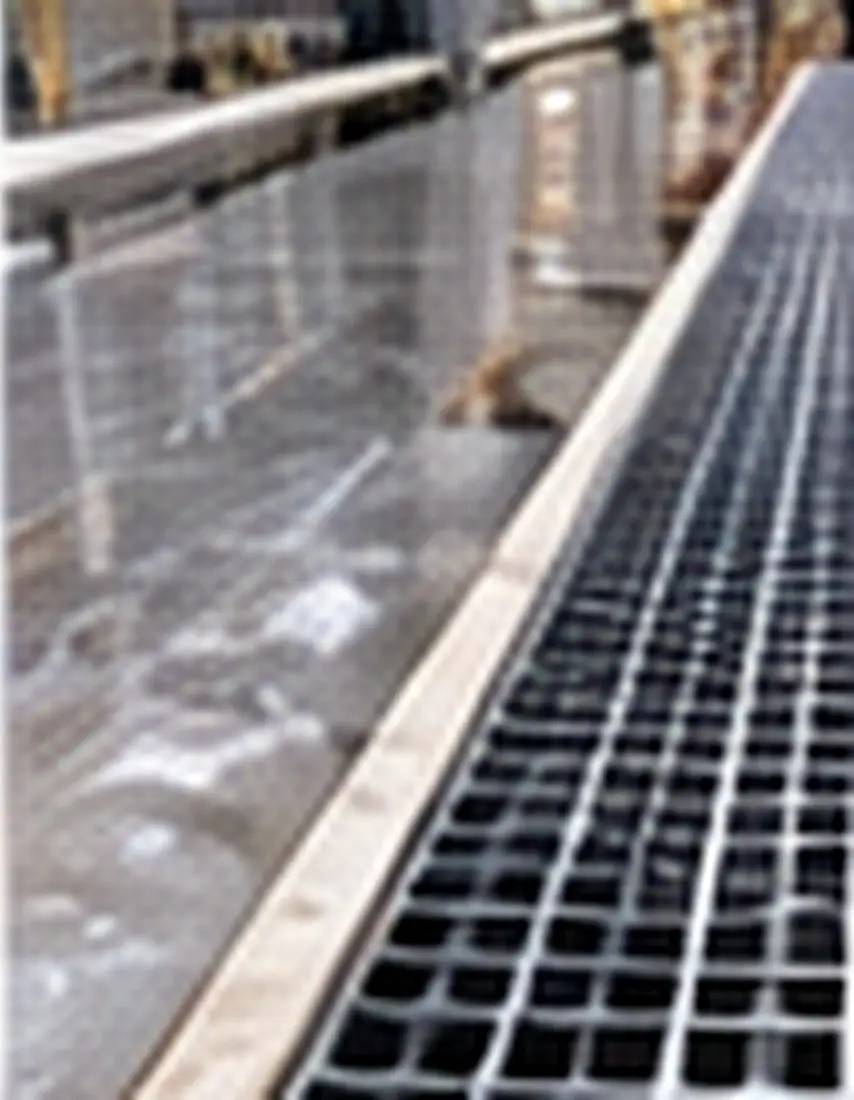

گریتینگ جوی آب

پوشش جوی‌های آب سطحی در معابر و محوطه‌ها؛ وزن کم، برداشتن پنل برای لایروبی را آسان می‌کند.قالبی ۳۸ میلی‌متر

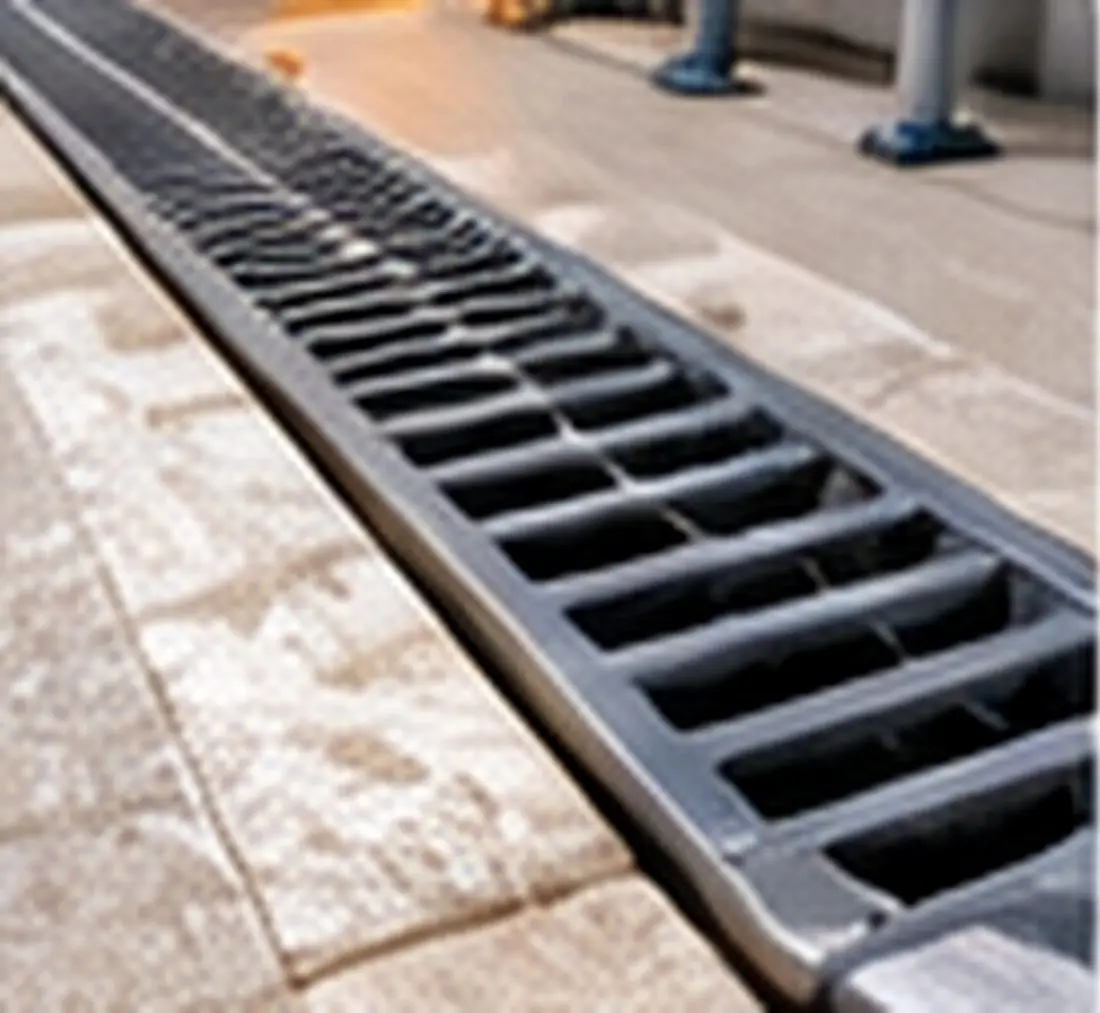

درپوش گاتر

گاترهای جمع‌آوری آب باران و آب شستشو در کارخانه‌ها و پارکینگ‌ها؛ چشمه مستطیلی، جریان آب را هدایت می‌کند.پالترود یا قالبی

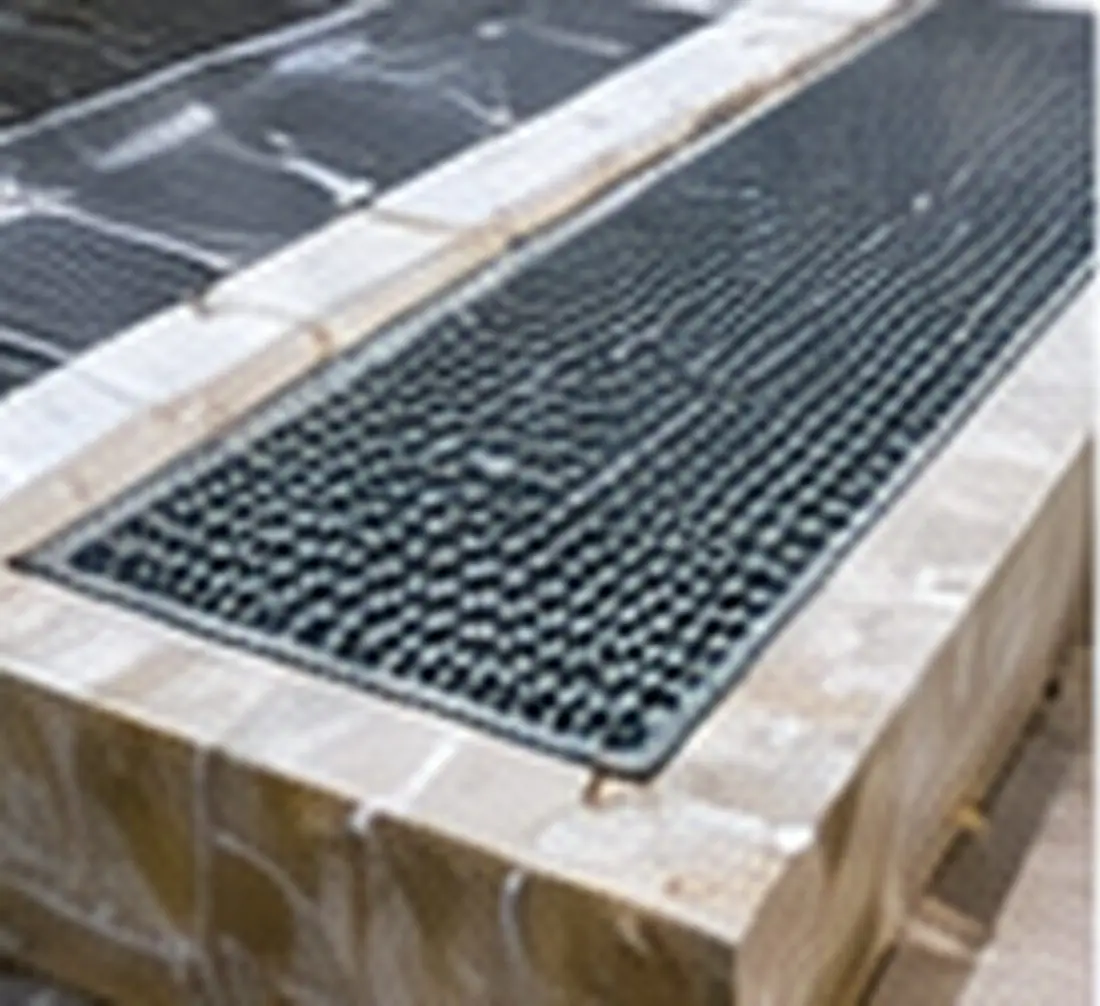

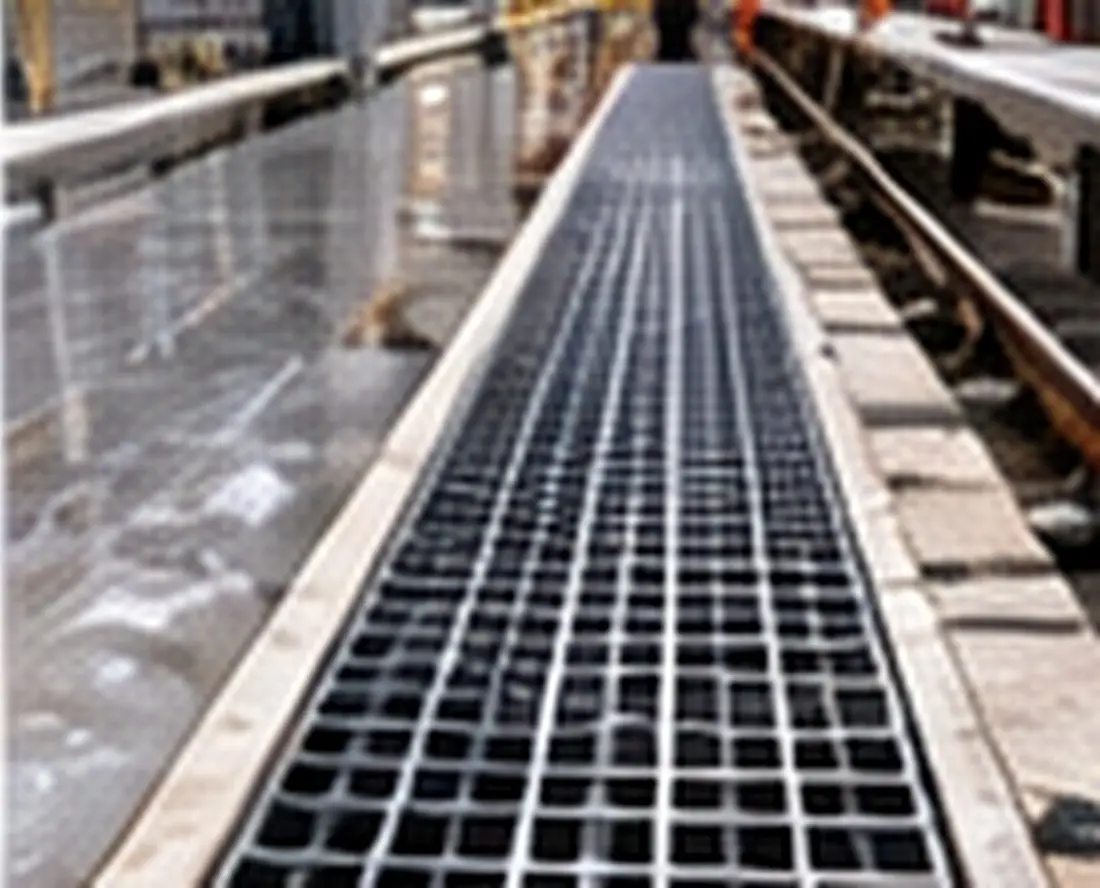

گریتینگ کانال، درپوش کانال

پوشش کانال‌های کابل و لوله و کانال‌های فاضلاب صنعتی؛ عایق بودن در کانال کابل، خطر برق‌گرفتگی را حذف می‌کند.قالبی یا پوشش‌دار

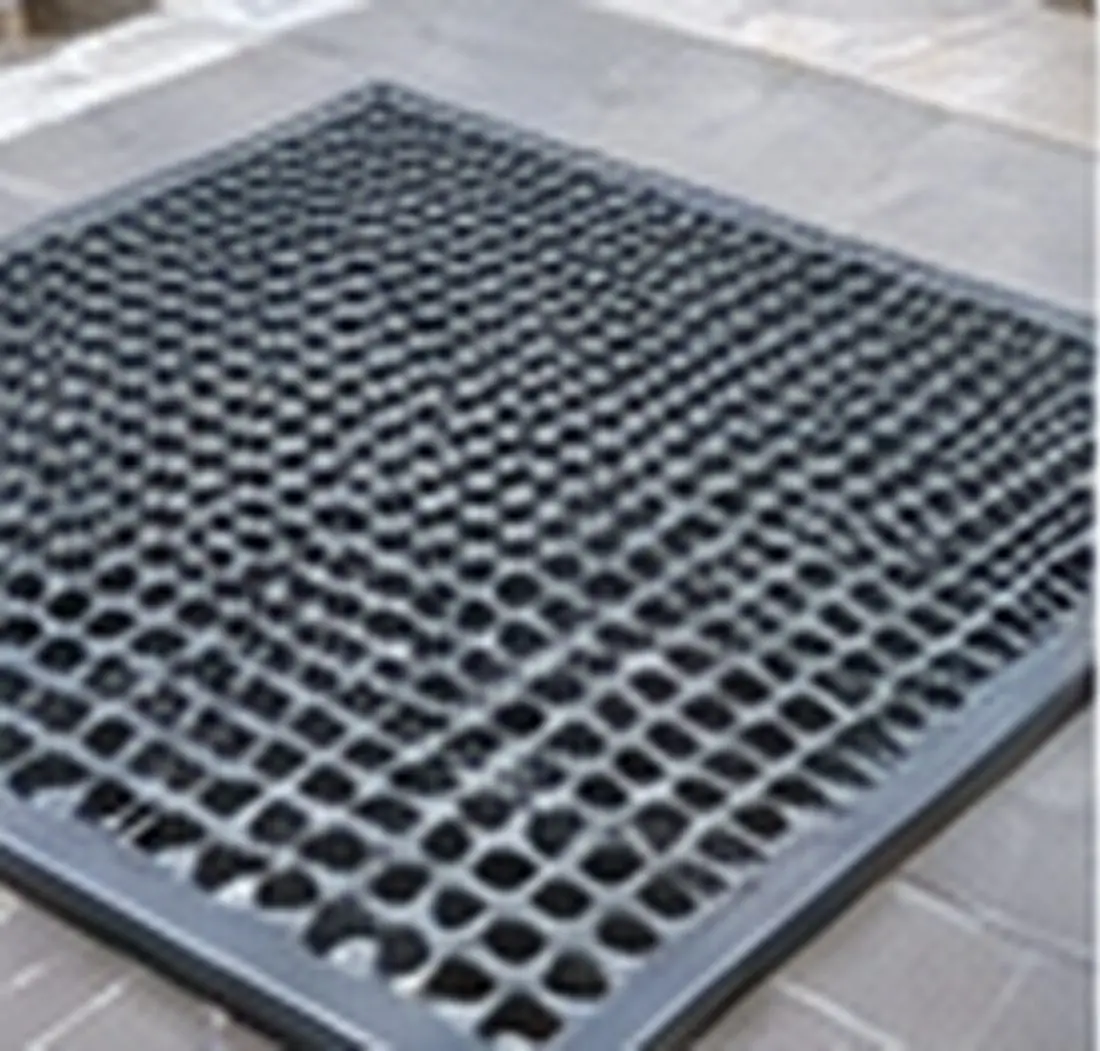

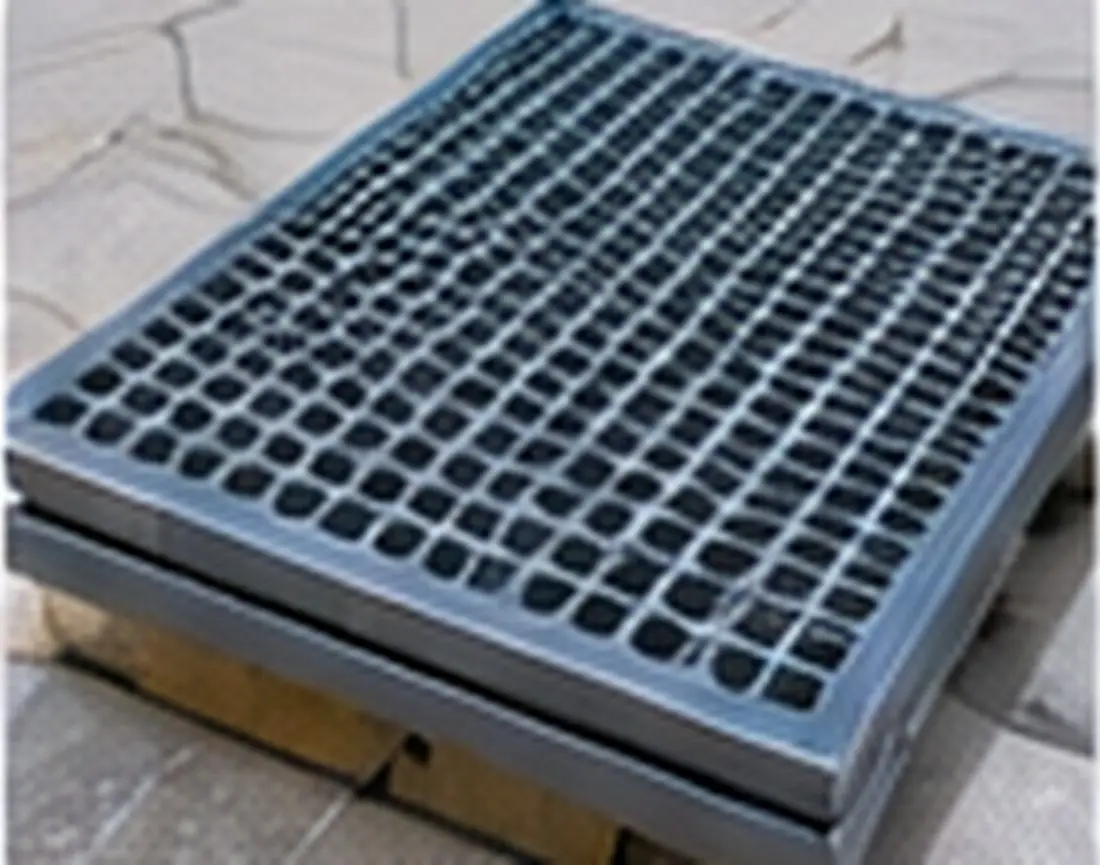

گریتینگ دریچه

دریچه‌های بازدید و دسترسی؛ قاب کامپوزیتی یا گالوانیزه با پنل گریتینگ قابل برداشت.قالبی با قاب

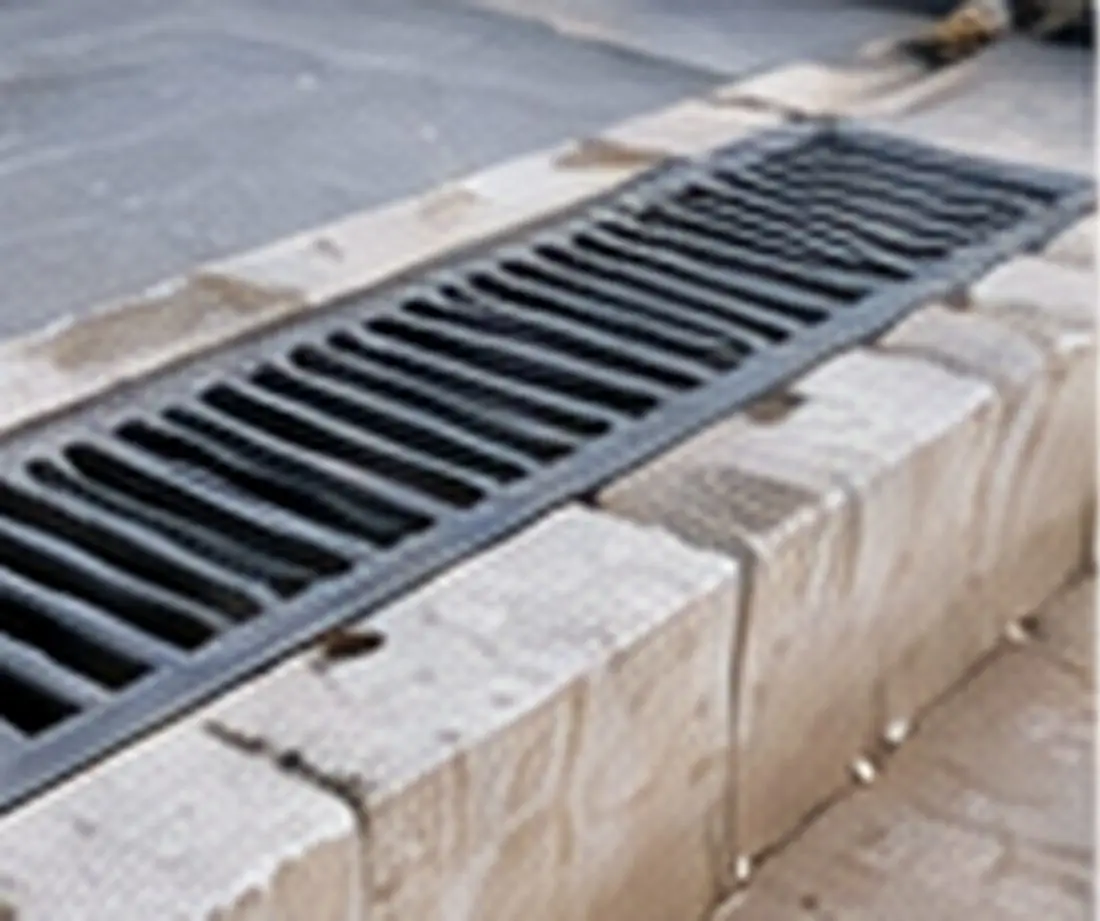

پوشش گریتینگ روی جوی، دریچه کامپوزیت

درپوش‌های خطی جمع‌آوری آب در پیاده‌روها و محوطه‌سازی؛ بدون ارزش ضایعاتی و در نتیجه بدون سرقت.قالبی رنگ طوسی

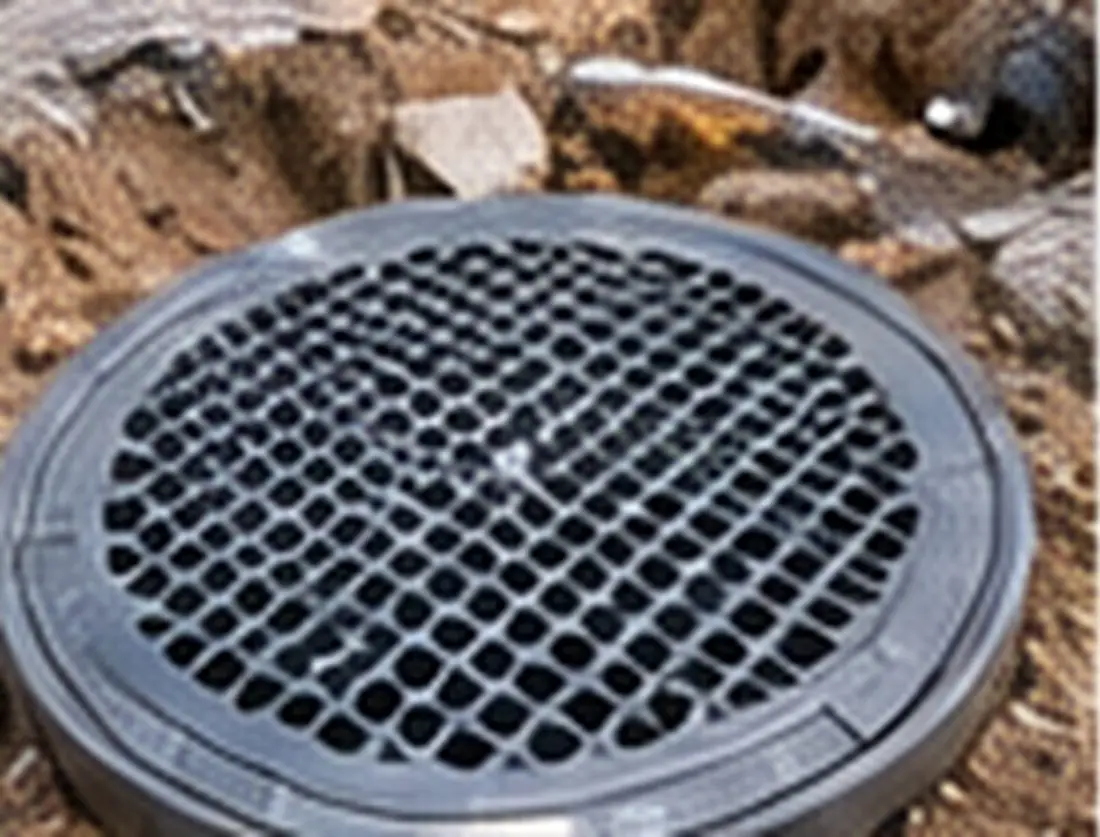

گریتینگ منهول

درپوش منهول‌های تهویه و بازدید؛ برش دایره‌ای و سبکی پنل، باز و بسته کردن را آسان می‌کند.قالبی یا پوشش‌دار با برش دایره

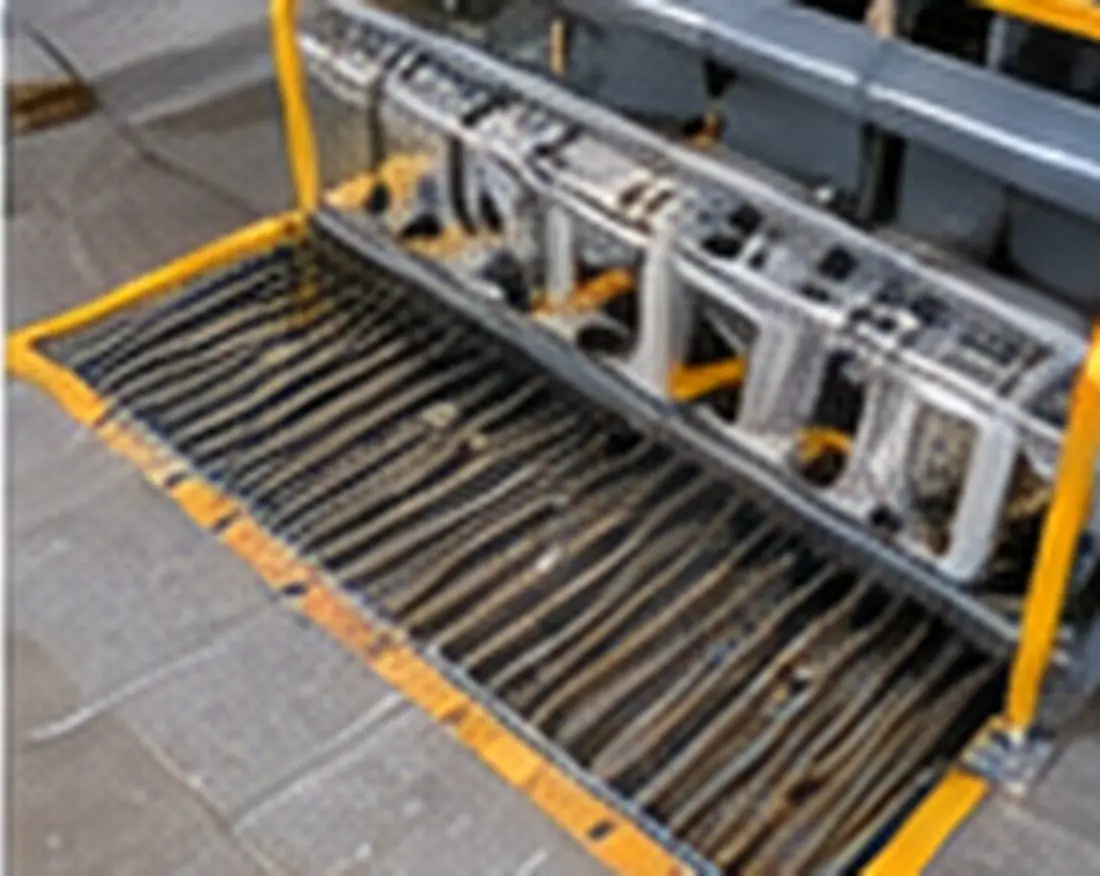

گریتینگ آشغال گیر

آشغال‌گیر ورودی تصفیه‌خانه‌ها، ایستگاه‌های پمپاژ و کانال‌های آبیاری؛ مقاومت در برابر محیط مرطوب و خورنده فاضلاب.پالترود، وینیل استر

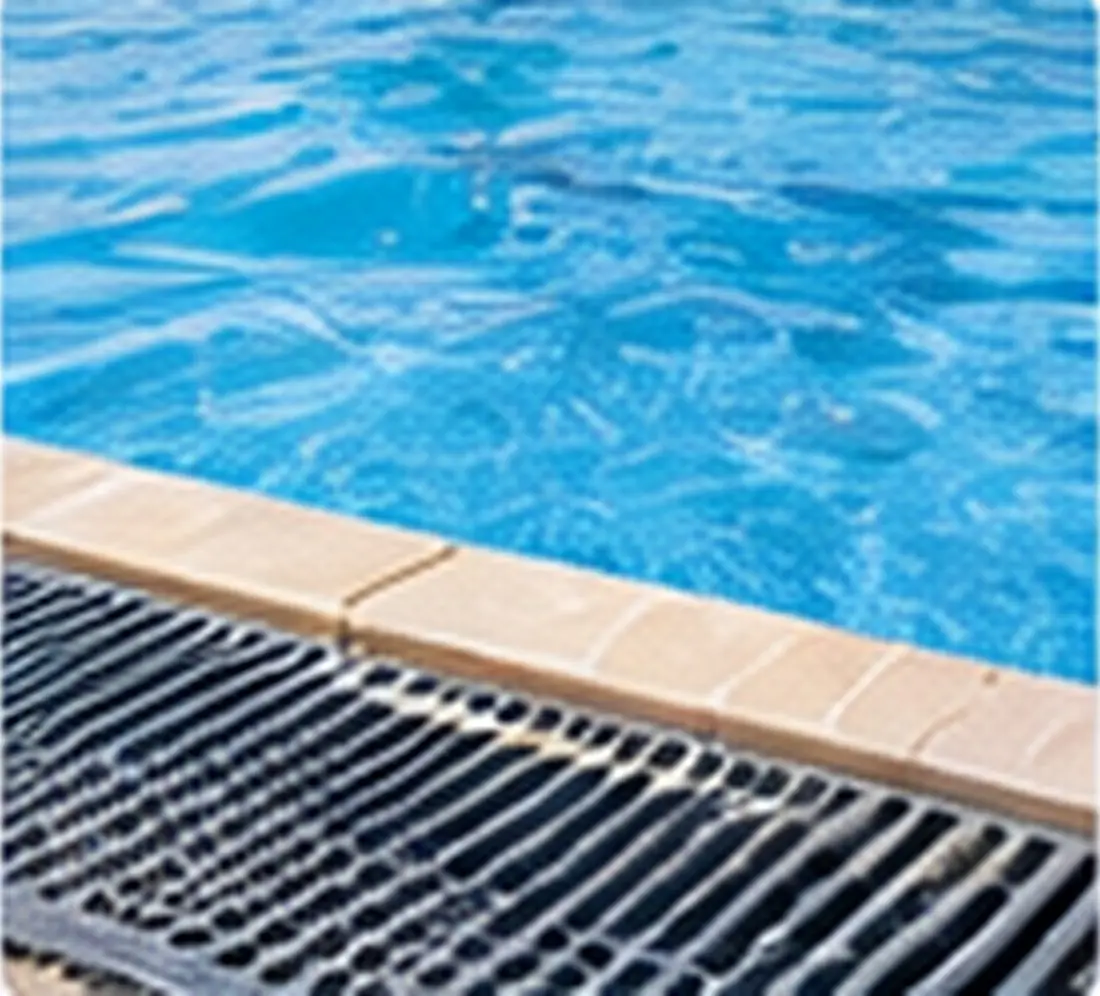

گریل استخر (گاتر کامپوزیتی)

سرریز دور استخر؛ مقاومت در برابر کلر و ضدعفونی‌کننده‌ها و سطح ایمن برای پای برهنه.قالبی یا پالترود سفید/آبی

گروه سوم: معماری، فضای شهری و سازه‌های سبک

نیمکت کامپوزیتی، پل کامپوزیتی و فنس، در کنار نما و دور درختی، نمونه‌هایی از حضور گریتینگ در مبلمان و سازه‌های شهری هستند. تنوع رنگ، سبکی و دوام گریتینگ کامپوزیتی در فضای باز، آن را به یک مصالح معماری و شهری تبدیل کرده است:

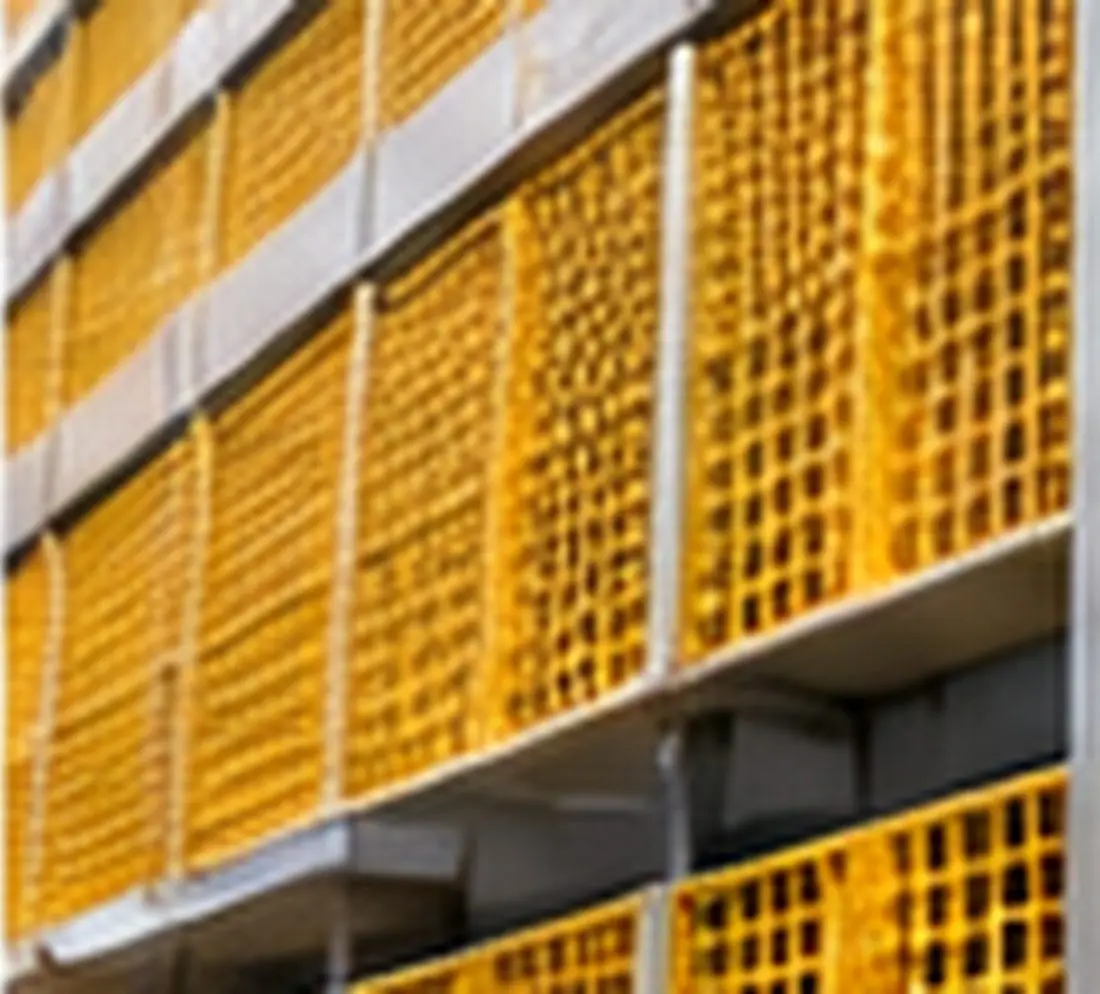

گریتینگ نما

نمای ساختمان‌ها، سایه‌بان و پوشش تأسیسات پشت‌بام؛ عبور هوا و نور، وزن کم و تنوع رنگ.قالبی هر رنگ RAL

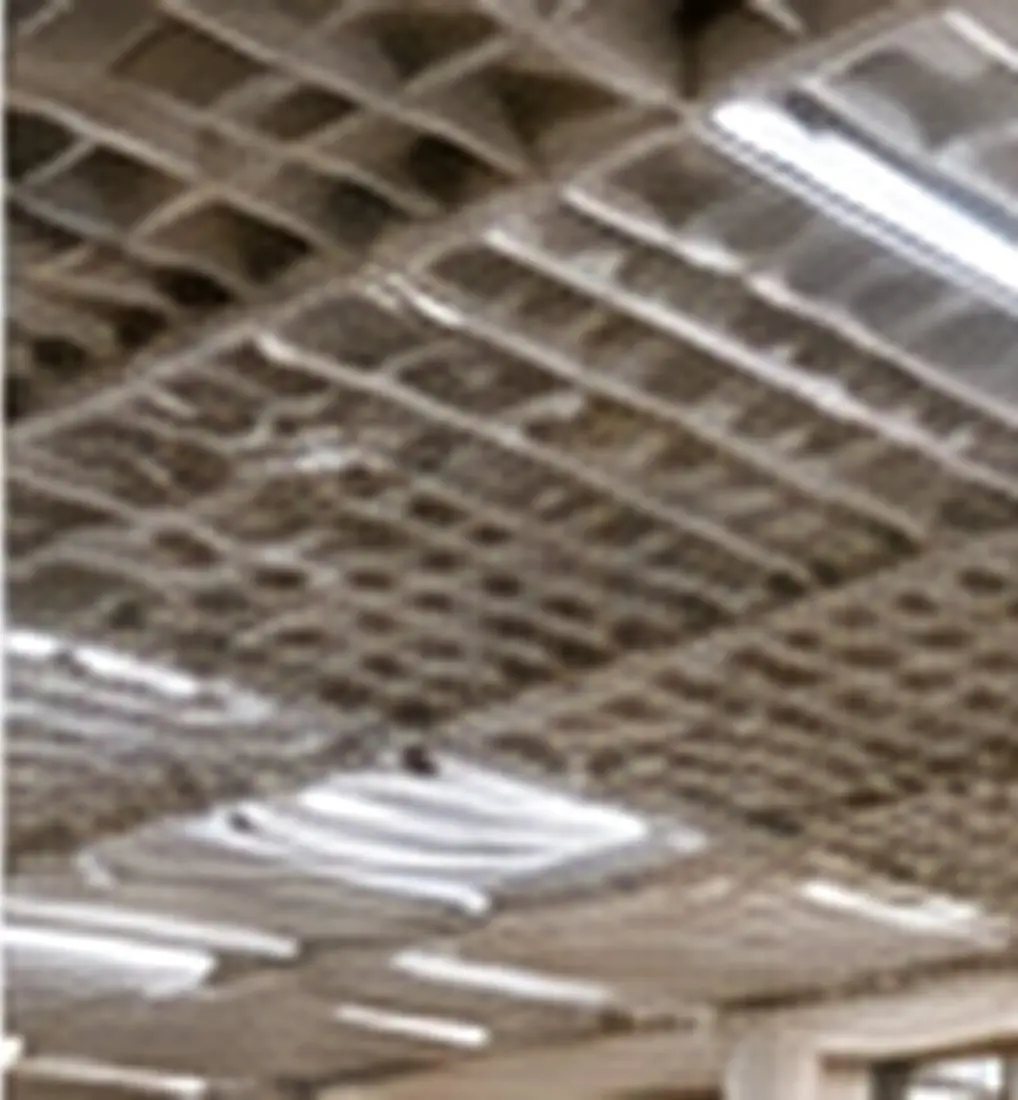

پوشش کاذب سقف

سقف کاذب صنعتی و تجاری؛ جذب صدا و عبور هوای تهویه، بدون خوردگی در محیط مرطوب.قالبی سبک ۲۵ میلی‌متر

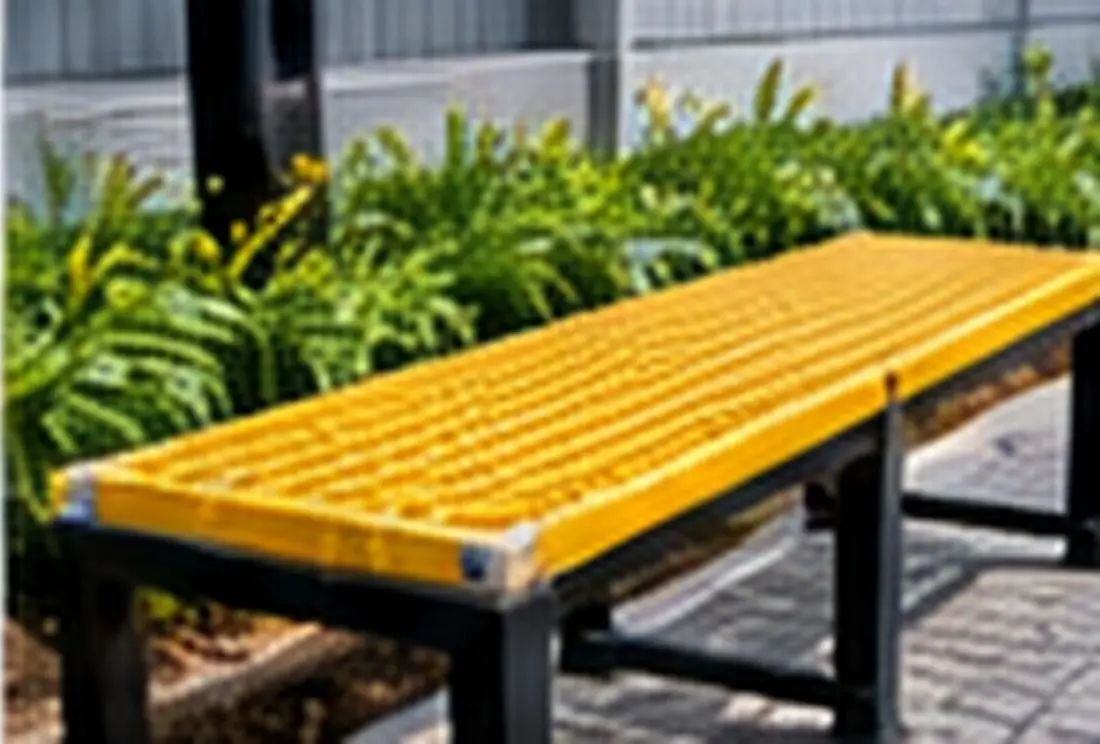

نیمکت کامپوزیتی

نیمکت پارک‌ها و فضاهای شهری؛ مقاوم در برابر آفتاب و باران و بدون نیاز به رنگ‌آمیزی.قالبی، افزودنی UV

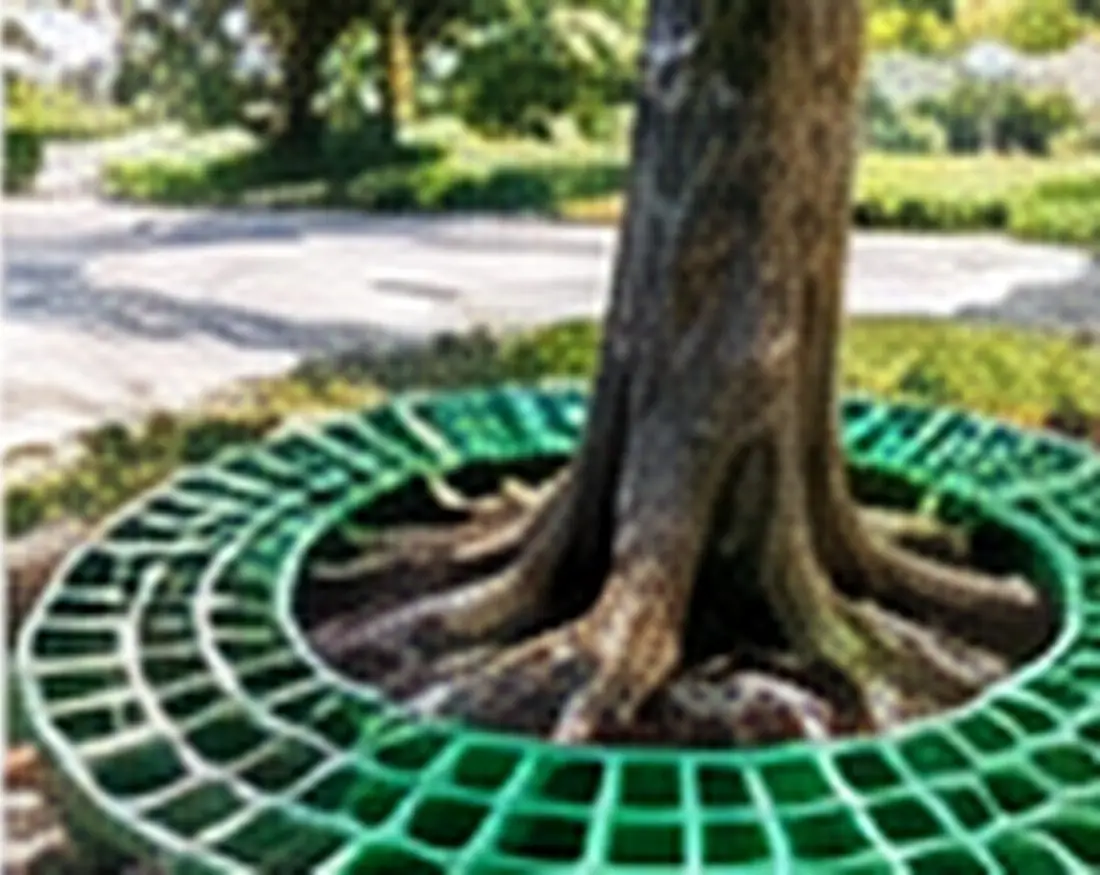

گریتینگ دور درختی

محافظ ریشه درختان در پیاده‌روها؛ عبور آب و هوا به ریشه و سطح هم‌تراز برای عابران.قالبی سبز

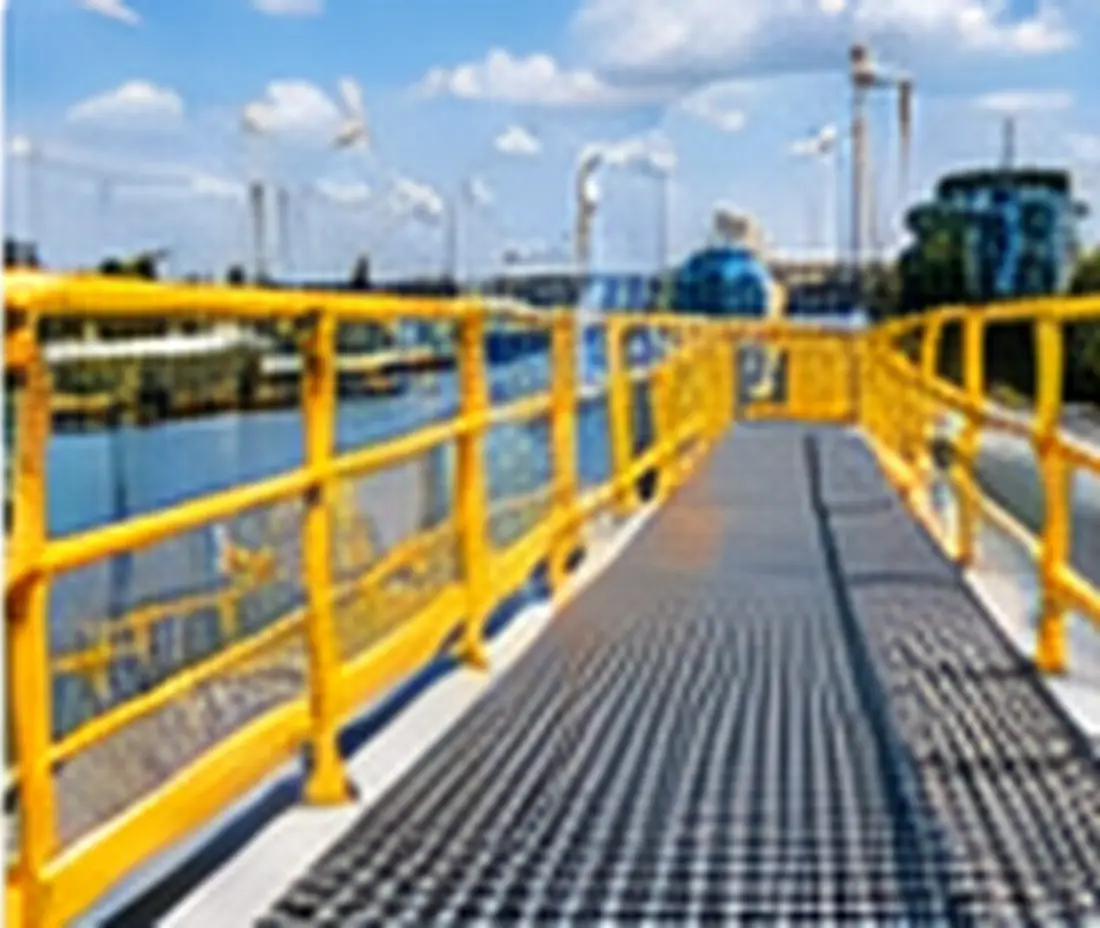

پل کامپوزیتی

پل‌های عابر پیاده روی کانال‌ها و رودخانه‌ها و پل‌های دسترسی صنعتی؛ نصب سریع با جرثقیل سبک.پالترود + پروفیل FRP

جوی‌های آب شهری و درپوش جوی از دیگر کاربردهای گسترده در فضای شهری هستند؛ گریتینگ روی جوی، هم عبور عابر را ایمن می‌کند و هم جریان آب سطحی را از جوی عبور می‌دهد. علاوه بر موارد بالا، گریتینگ نرده برای حفاظ لبه سکوها و پل‌ها و فنس (گریتینگ حفاظ) برای محصور کردن تجهیزات، ترانسفورماتورها و محوطه‌های صنعتی استفاده می‌شوند. فنس گریتینگ کامپوزیتی (حفاظ) عایق برق است و در اطراف تجهیزات الکتریکی، برخلاف فنس فلزی، به سیستم ارت نیاز ندارد. رنگ مناسب هر کاربرد را در مقاله راهنمای انتخاب رنگ گریتینگ FRP ببینید.

سایر کاربردهای گریتینگ کامپوزیتی

همچنین کاربرد گریتینگ‌ها را در موارد کمتر شناخته‌شده زیر نیز داریم:

• پالت حمل و نقل و بسته‌بندی: پالت‌های سبک و بهداشتی برای صنایع غذایی و دارویی که شستشوپذیرند و زنگ نمی‌زنند.
• سایه بان: سایه‌بان پارکینگ و محوطه با عبور هوا و نور کنترل‌شده.
• کاورها و تخته‌های تزئینی: پوشش تأسیسات، کولرها و تجهیزات پشت‌بام؛ گریتینگ تزئینی رنگی، تجهیزات را پنهان می‌کند و هم‌زمان تهویه را حفظ می‌کند.
• سپرهای محافظ در سواحل: سپر محافظ موج‌شکن‌ها و سازه‌های ساحلی در برابر آب شور؛ سپرهای گریتینگ انرژی موج را مستهلک و از فرسایش جلوگیری می‌کنند.
• کف پوش برای ساخت کشتی: کف موتورخانه و عرشه‌های سرویس در شناورها؛ سبکی و مقاومت در محیط دریایی.
• پنل عایق صوتی: در پنل عایق صوتی، گریتینگ به‌عنوان رویه محافظ و قاب نگهدارنده مواد جاذب صدا در دیوارهای صوتی بزرگراه‌ها و سالن‌های صنعتی.

کدام نوع گریتینگ برای کدام کاربرد؟

سه نوع گریتینگ کامپوزیتی، یعنی قالبی، پوشش‌دار (چکرپلیت) و پالترود، هر کدام برای گروهی از کاربردها مناسب‌ترند:

گریتینگ قالبی

همه‌منظوره‌ترین نوع؛ مقاومت دوجهته و مقاومت شیمیایی عالی. مناسب راهرو، سکو، کف پوش، درپوش کانال، دور درختی و نما.

پالترود و پوشش‌دار

پالترود (زرد) برای دهانه بلند، پل، آشغال گیر و بار سنگین؛ پوشش‌دار (مشکی) برای رمپ، کف بسته و جاهایی که عبور اشیای کوچک مجاز نیست.

گریتینگ قالبی طوسی

رنگ پیشنهادی برای درپوش کانال، دریچه، منهول و محیط‌های صنعتی؛ هماهنگ با بتن و سنگفرش.

گریتینگ قالبی زرد

رنگ ایمنی برای پله، لبه سکو و راهرو؛ سطح غنی از رزین برای مقاومت شیمیایی.

جدول انتخاب گریتینگ بر اساس کاربرد

جدول زیر، برای پرکاربردترین موارد مصرف، نوع، ارتفاع، رزین و رنگ پیشنهادی گریتینگ کامپوزیتی را خلاصه می‌کند. مقادیر نقطه شروع انتخاب هستند و انتخاب نهایی باید بر اساس دهانه، بار و شرایط محیطی هر پروژه انجام شود:

نکات نصب گریتینگ در کاربردهای مختلف

عملکرد گریتینگ‌های کامپوزیتی در هر کاربرد، علاوه بر انتخاب درست، به نصب صحیح وابسته است. نکات زیر برای اغلب کاربردها معتبر است:

• نشیمنگاه کافی: عرض نشیمنگاه پنل روی تکیه‌گاه حداقل ۲۵ تا ۴۰ میلی‌متر باشد تا پنل در اثر ارتعاش یا خیز از روی تکیه‌گاه نلغزد؛ در درپوش جوی، دریچه و کانال، قاب نبشی فایبرگلاس یا فولادی گالوانیزه این نشیمنگاه را تأمین می‌کند.
• بست‌ها: در راهرو، سکو و پلکان، پنل‌ها با بست‌های مخصوص (M-Clip یا Saddle Clip) از جنس استنلس استیل به تیرهای زیرسازی متصل شوند؛ در درپوش‌هایی که باید مرتب باز شوند، از قاب با لبه نگهدارنده استفاده شود.
• جهت میله‌های باربر: در گریتینگ پالترود و پنل‌های مستطیلی، میله‌های باربر باید عمود بر تیرهای تکیه‌گاه نصب شوند.
• آب‌بندی لبه‌های برش: در کاربردهای شیمیایی، دریایی و فاضلاب، لبه‌های برش‌خورده با رزین آب‌بندی شوند (مقاله برشکاری کامپوزیت).
• فاصله درز: بین پنل‌های مجاور حدود ۵ تا ۶ میلی‌متر فاصله برای انبساط حرارتی در نظر گرفته شود؛ به‌ویژه در نما، پل کامپوزیتی و راهروهای طولانی در فضای باز.

سازه‌های مکمل گریتینگ

در بسیاری از کاربردها، گریتینگ تنها بخشی از یک سازه کامپوزیتی کامل است. برای مثال، یک سکوی ضدخوردگی در تصفیه‌خانه از تیر کامپوزیتی و ناودانی کامپوزیتی برای زیرسازی، قوطی کامپوزیتی برای ستون‌ها، نبشی فایبرگلاس برای اتصالات، لوله فایبرگلاس برای نرده و گریتینگ برای کف تشکیل می‌شود. پل کامپوزیتی عابر نیز ترکیبی از پروفیل‌های پالتروژنی و گریتینگ است. نیمکت کامپوزیتی و فنس (گریتینگ حفاظ) نیز معمولاً با قاب پروفیلی کامپوزیتی ساخته می‌شوند تا کل سازه بدون زنگ زدگی باقی بماند. در مسیرهای کابل، سینی و نردبان کابل کامپوزیتی در کنار درپوش کانال گریتینگ، یک سیستم کامل عایق و ضدخوردگی ایجاد می‌کنند.

گریتینگ کامپوزیتی ناباک برای هر کاربرد

ناباک کامپوزیت گریتینگ قالبی، پوشش‌دار و پالترود را در ارتفاع‌ها، رنگ‌ها و گریدهای مختلف رزین تولید می‌کند و پنل‌ها را طبق نقشه هر کاربرد، از درپوش منهول دایره‌ای تا سکوی دور مخزن قوسی، برشکاری و ارسال می‌کند. برای اطلاع از قیمت گریتینگ کامپوزیتی و دریافت مشاوره فنی صفحات مشبک فایبرگلاس و دیگر صفحات مشبک کامپوزیتی با کارشناسان ما تماس بگیرید.

برای آشنایی با خواص و قیمت سایر محصولات کامپوزیتی ناباک، شامل ورق فایبرگلاس (ایرانیت فایبرگلاس)، قوطی کامپوزیتی، نبشی فایبرگلاس، ناودانی کامپوزیتی، تیر کامپوزیتی، لوله فایبرگلاس، تسمه کامپوزیتی، میله پلیمری، مفتول کامپوزیتی و سینی و نردبان کابل، با ما در ارتباط باشید.

پرسش‌های متداول درباره کاربرد گریتینگ

جمع‌بندی

از نیمکت پارک تا سکوی پالایشگاه، کاربرد گریتینگ کامپوزیتی از صنایع سنگین نفت، گاز، پتروشیمی، نیروگاه و تصفیه آب و فاضلاب تا معماری، فضای شهری، استخر و کشاورزی گسترده است. در سطوح عبور (راهرو، رمپ، پلکان، سکو و کف پوش)، در پوشش‌ها (درپوش کانال، گاتر، جوی، دریچه، منهول و آشغال گیر) و در کاربردهای معماری و شهری (نما، سقف کاذب، نیمکت، دور درختی، پل، نرده و فنس)، گریتینگ FRP با سبک وزنی، عدم زنگ زدگی، عایق بودن و تنوع رنگ، جایگزینی بادوام و اقتصادی برای گریتینگ فلزی است. انتخاب درست نوع، ارتفاع، رزین و رنگ برای هر کاربرد، عملکرد و عمر طولانی آن را تضمین می‌کند.

این مقاله توسط تیم فنی ناباک کامپوزیت تهیه شده است؛ تولیدکننده گریتینگ FRP و محصولات کامپوزیتی.
