نردبان کابل کامپوزیتی FRP/GRP چیست؟
نردبان کابل کامپوزیتی (Cable Ladder) یک سیستم مسیر کابل صنعتی است که برخلاف سینی کابل بسته، از دو ریل جانبی موازی و پله‌های عرضی (Rung) در فواصل مشخص تشکیل شده است. این ساختار شبکه‌ای باعث می‌شود هوا به‌راحتی در اطراف کابل‌های عبوری جریان پیدا کند، وزن کابل‌های سنگین به‌طور یکنواخت روی طول مسیر توزیع شود و در عین حال دسترسی برای کابل‌کشی، بازرسی و تعمیرات بعدی بسیار ساده‌تر از سینی‌های بسته باقی بماند. نردبان کابل کامپوزیتی از الیاف شیشه (Fiberglass) و رزین پلی‌استر یا وینیل‌استر به روش پالتروژن (Pultrusion) ساخته می‌شود؛ به همین دلیل با نام‌های نردبان کابل FRP، نردبان کابل GRP و Fiberglass Cable Ladder نیز شناخته می‌شود.
تفاوت نردبان کابل با سینی کابل
پرسشی که بسیاری از پیمانکاران برق و مکانیک صنعتی هنگام طراحی مسیر کابل با آن روبه‌رو می‌شوند این است: سینی کابل انتخاب کنیم یا نردبان کابل؟ پاسخ به نوع و تعداد کابل‌های عبوری، شرایط محیطی و الزامات تهویه بستگی دارد.
| معیار | سینی کابل (Cable Tray) | نردبان کابل (Cable Ladder) |
|---|---|---|
| کف مسیر | بسته یا سوراخ‌دار | باز و شبکه‌ای (Rung) |
| تهویه و خنک‌کاری کابل | محدود | عالی — جریان هوای کامل |
| مناسب برای | کابل‌های سبک، ابزار دقیق، مخابرات | کابل‌های قدرت سنگین، بار زیاد |
| وزن سازه | کمی سنگین‌تر (به دلیل کف بسته) | سبک‌تر در دهانه‌های بلند |
| حفاظت در برابر گرد و غبار | بهتر | کمتر (نیاز به کاور در صورت لزوم) |
| سرعت و هزینه نصب | متوسط | سریع‌تر و اقتصادی‌تر برای دهانه‌های بلند |
به‌طور خلاصه، هرجا حجم بالای کابل قدرت (Power Cable) در حال عبور باشد و افت حرارتی ناشی از تجمع گرما نگرانی جدی محسوب شود — مثل نیروگاه‌ها، پست‌های برق، پالایشگاه‌ها و کارخانه‌های سیمان و فولاد — نردبان کابل کامپوزیتی گزینه‌ی مهندسی درست‌تری نسبت به سینی کابل بسته است.
چرا نردبان کابل کامپوزیتی به‌جای فلزی و گالوانیزه؟
نردبان کابل تا چند سال پیش تقریباً همیشه از فولاد گالوانیزه یا استنلس استیل ساخته می‌شد. اما در محیط‌های خورنده — نظیر واحدهای پتروشیمی، تصفیه‌خانه‌های فاضلاب، سواحل خلیج فارس، سالن‌های آبکاری و صنایع شیمیایی — نردبان‌های فلزی طی چند سال دچار خوردگی، زنگ‌زدگی و در نهایت افت شدید مقاومت مکانیکی می‌شوند و هزینه‌ی نگهداری و تعویض آن‌ها به‌مرور از هزینه‌ی خرید اولیه هم فراتر می‌رود.
- مقاومت کامل در برابر خوردگی: کامپوزیت FRP/GRP نه زنگ می‌زند، نه اکسید می‌شود و در برابر اسیدها، بازها، نمک و رطوبت مقاوم است.
- وزن سبک: وزن نردبان کامپوزیتی حدود یک‌چهارم فولاد هم‌اندازه است؛ یعنی بار مرده سازه‌ی نگهدارنده (Support) به‌شدت کاهش می‌یابد و نصب با نیروی انسانی کمتر و سریع‌تر انجام می‌شود.
- عایق الکتریکی: برخلاف فلز، کامپوزیت هادی جریان نیست؛ این ویژگی در پست‌های برق و کنار تجهیزات فشار قوی یک مزیت ایمنی مهم است.
- بدون نیاز به رنگ‌آمیزی دوره‌ای: رنگ نردبان کامپوزیتی در حین تولید و در عمق ماده ایجاد می‌شود (Integral Color)، نه فقط روی سطح؛ بنابراین نیازی به رنگ‌آمیزی ادواری مثل نردبان فلزی گالوانیزه ندارد.
- هزینه‌ی نگهداری پایین: در طول عمر بهره‌برداری (که معمولاً بیش از ۲۵ سال است)، مجموع هزینه‌ی نگهداری کامپوزیت بسیار کمتر از فلز خواهد بود.
- مقاومت در برابر اشعه UV: با افزودنی‌های ضد UV، نردبان کامپوزیتی در نصب بیرون از سوله (Outdoor) نیز دچار ترد شدن یا تغییر رنگ زودهنگام نمی‌شود.
روش تولید نردبان کابل کامپوزیتی (پالتروژن)
نردبان کابل کامپوزیتی به روش پالتروژن تولید می‌شود؛ در این فرآیند، الیاف پیوسته‌ی شیشه از داخل حمام رزین (پلی‌استر، وینیل‌استر یا اپوکسی بسته به مقاومت شیمیایی موردنیاز پروژه) عبور داده شده و سپس از قالب فلزی گرم‌شده با مقطع دقیق ریل‌ها کشیده می‌شود. این فرآیند پیوسته امکان تولید ریل‌های کامپوزیتی با طول دلخواه، مقطع یکنواخت و کیفیت مکانیکی بالا را فراهم می‌کند. سپس پله‌ها (Rung) — که خودشان معمولاً پروفیل لوله یا قوطی کامپوزیتی هستند — در فواصل استاندارد (معمولاً هر ۳۰۰ میلی‌متر) به دو ریل جانبی متصل می‌شوند؛ این اتصال یا با پیچ و مهره‌ی کامپوزیتی انجام می‌شود یا با روش قالب‌گیری چسبی (Bonding) با مقاومت بالا.
انواع و ابعاد نردبان کابل کامپوزیتی
نردبان کابل کامپوزیتی بسته به نیاز پروژه در عرض‌ها و ارتفاع‌های مختلف عرضه می‌شود. عرض معمول از ۱۰۰ تا ۹۰۰ میلی‌متر و ارتفاع ریل جانبی (که مستقیماً روی ظرفیت باربری تاثیر می‌گذارد) معمولاً بین ۱۰۰ تا ۱۵۰ میلی‌متر متغیر است. انتخاب عرض به تعداد و قطر کابل‌های عبوری و انتخاب ارتفاع ریل به طول دهانه‌ی آزاد بین دو ساپورت (Support Span) و بار کل کابل‌ها بستگی دارد. برای دهانه‌های بلندتر (بیش از ۲ متر بدون تکیه‌گاه میانی)، باید از ریل با ارتفاع بیشتر یا فاصله‌ی ساپورت کوتاه‌تر استفاده کرد تا افتادگی (Deflection) نردبان از حد مجاز استاندارد فراتر نرود.
اجزای تشکیل‌دهنده‌ی سیستم نردبان کابل
- نردبان کابل مستقیم: قطعه‌ی اصلی و پایه‌ی مسیر مستقیم کابل.

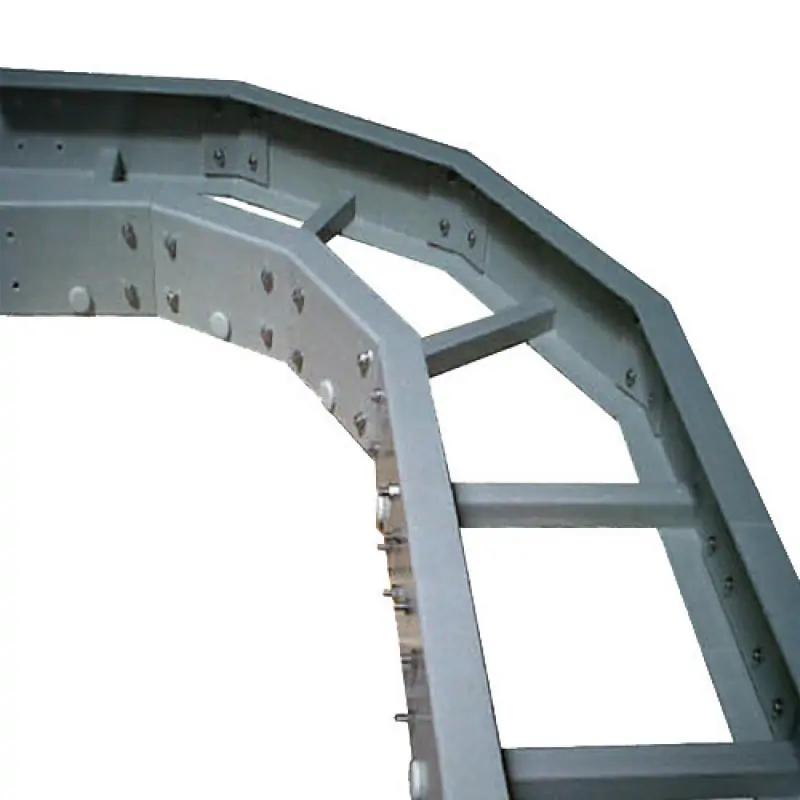

- زانویی افقی ۹۰ و ۴۵ درجه: برای تغییر مسیر افقی بدون نیاز به برش و کار در محل.
- زانویی عمودی داخلی ۹۰ و ۴۵ درجه: برای عبور از ارتفاع (بالا رفتن یا پایین آمدن مسیر).
- سه‌راهی و چهارراهی افقی: برای انشعاب‌گیری مسیر کابل به چند جهت.
- تبدیل (Reducer): برای اتصال دو نردبان با عرض‌های متفاوت.
- سینی کابل نردبانی جعبه‌ای: ترکیبی از مزایای سینی بسته و نردبان، برای بخش‌هایی که هم نیاز به تهویه و هم محافظت بیشتر دارند.
- بست و صفحات اتصال: برای اتصال قطعات نردبان به هم و به سازه‌ی نگهدارنده.
وجود این خانواده‌ی کامل از اتصالات و زانویی‌های آماده باعث می‌شود مسیر کابل بدون نیاز به برش، جوش‌کاری یا ساخت سفارشی در محل اجرا شود — همین موضوع سرعت نصب را به‌طور محسوسی افزایش می‌دهد و کیفیت اجرای نهایی را یکدست نگه می‌دارد.
استاندارد نردبان کابل کامپوزیتی
طراحی، تولید و بارگذاری نردبان‌های کابل کامپوزیتی FRP/GRP عموماً بر اساس استاندارد NEMA FG 1 (استاندارد اتحادیه‌ی تولیدکنندگان تجهیزات الکتریکی صنعتی آمریکا) ارزیابی می‌شود که الزامات بارگذاری، افتادگی مجاز و روش‌های آزمون سیستم‌های مسیر کابل فایبرگلاس را تعریف می‌کند. علاوه بر آن، کیفیت مواد اولیه و فرآیند تولید پالتروژن باید با استاندارد جامع EN 13706 (استاندارد اروپایی محصولات پالتروژن) هم‌راستا باشد. رعایت این استانداردها تضمین می‌کند که نردبان کابل خریداری‌شده در برابر بار طراحی، افتادگی، خوردگی و شرایط محیطی پروژه عملکرد پایدار داشته باشد.
نصب و اتصال نردبان کابل کامپوزیتی
نصب نردبان کابل کامپوزیتی به دلیل وزن پایین و قابلیت برش و سوراخ‌کاری آسان با ابزار معمولی (اره، مته و دیسک برش)، سریع‌تر و کم‌هزینه‌تر از فلز است. مراحل کلی نصب شامل تعیین مسیر و فاصله‌ی ساپورت‌ها طبق محاسبات بار، نصب براکت یا کنسول‌های نگهدارنده روی سازه یا دیوار، قرارگیری قطعات مستقیم نردبان روی ساپورت‌ها، اتصال قطعات به هم با صفحات اتصال (Splice Plate) و پیچ و مهره‌ی کامپوزیتی، و در نهایت نصب زانویی‌ها و اتصالات در نقاط تغییر مسیر است. رعایت فاصله‌ی استاندارد ساپورت (بر اساس جدول بارگذاری سازنده) برای جلوگیری از افتادگی بیش از حد مجاز الزامی است.
کاربرد نردبان کابل کامپوزیتی در صنعت
نردبان کابل کامپوزیتی به‌طور گسترده در نیروگاه‌ها و پست‌های برق، پالایشگاه‌ها و مجتمع‌های پتروشیمی، تصفیه‌خانه‌های آب و فاضلاب، اسکله‌ها و سازه‌های دریایی، معادن، کارخانه‌های سیمان و فولاد، و به‌طور کلی هر پروژه‌ای که در آن مسیر کابل باید هم بار سنگین کابل‌های قدرت را تحمل کند و هم در برابر رطوبت، مواد شیمیایی یا محیط خورنده مقاوم بماند، استفاده می‌شود. در این پروژه‌ها جایگزینی نردبان فلزی با نردبان کامپوزیتی هم هزینه‌ی نگهداری بلندمدت را کاهش می‌دهد و هم ریسک خرابی زودهنگام ناشی از خوردگی را از بین می‌برد.
انتخاب نوع رزین: پلی‌استر، وینیل‌استر یا اپوکسی؟
نوع رزین مصرفی مستقیماً روی مقاومت شیمیایی و حرارتی نردبان کابل کامپوزیتی اثر می‌گذارد و انتخاب اشتباه آن می‌تواند در بلندمدت به افت زودهنگام کیفیت منجر شود.
| نوع رزین | مقاومت شیمیایی | مقاومت حرارتی | کاربرد پیشنهادی |
|---|---|---|---|
| پلی‌استر ایزوفتالیک | متوسط | متوسط (تا حدود ۸۰ درجه) | محیط‌های عمومی صنعتی و سرپوشیده |
| وینیل‌استر | بالا (مقاوم در برابر اسید و باز) | بالا (تا حدود ۱۲۰ درجه) | پتروشیمی، تصفیه‌خانه، محیط دریایی |
| فنولیک/اپوکسی مقاوم به حریق | خوب | عالی + خودخاموش‌شونده | مسیرهای کابل نزدیک تجهیزات حساس به آتش |
در پروژه‌هایی که الزام آتش‌نشانی یا استاندارد ضدحریق (Low Smoke, Halogen Free) مطرح است، باید از رزین‌های مخصوص با گواهی تست شعله (مانند ASTM E84 یا UL94) استفاده شود؛ این موضوع را حتماً باید در مرحله‌ی استعلام و سفارش به‌طور شفاف با تامین‌کننده مطرح کرد.
بار مجاز و فاصله‌ی ساپورت: چرا محاسبه‌ی مهندسی لازم است؟
یکی از رایج‌ترین اشتباهات در اجرای مسیر کابل، انتخاب فاصله‌ی ساپورت بدون در نظر گرفتن جدول بارگذاری واقعی سازنده است. هر نردبان کابل کامپوزیتی، بسته به ارتفاع ریل و ضخامت مقطع، یک منحنی «بار مجاز در برابر طول دهانه‌ی آزاد» دارد؛ هرچه دهانه‌ی بین دو ساپورت بیشتر شود، ظرفیت باربری مجاز نردبان کاهش می‌یابد. برای مثال، یک نردبان با ریل ۱۰۰ میلی‌متری در دهانه‌ی ۱٫۵ متری ممکن است بار مجاز کافی برای عبور چند کابل قدرت سنگین را داشته باشد، اما همان نردبان در دهانه‌ی ۳ متری دچار افتادگی بیش از حد مجاز (معمولاً حداکثر ۱/۲۰۰ طول دهانه بر اساس NEMA FG 1) خواهد شد. به همین دلیل توصیه می‌شود قبل از سفارش نهایی، وزن کل کابل‌های عبوری و فاصله‌ی واقعی ساپورت‌های موجود در سازه به تیم فنی تامین‌کننده اعلام شود تا ارتفاع ریل و ضخامت مناسب انتخاب شود، نه اینکه صرفاً بر اساس عرض مورد نیاز تصمیم‌گیری شود.
راهنمای خرید و انتخاب نردبان کابل کامپوزیتی
برای انتخاب درست نردبان کابل کامپوزیتی باید چند پارامتر مهندسی را همزمان در نظر گرفت: تعداد و قطر کل کابل‌های عبوری (برای تعیین عرض)، وزن کل کابل بر واحد طول و فاصله‌ی مجاز بین ساپورت‌ها (برای تعیین ارتفاع ریل و ضخامت)، شرایط محیطی پروژه از نظر مواد شیمیایی و رطوبت (برای انتخاب نوع رزین: پلی‌استر برای شرایط عمومی، وینیل‌استر برای محیط‌های خورنده‌تر)، و در نهایت نیاز یا عدم نیاز به کاور محافظ روی نردبان. توصیه می‌شود پیش از سفارش، نقشه‌ی مسیر و مشخصات فنی پروژه در اختیار کارشناسان فنی قرار داده شود تا انتخاب نهایی دقیقاً منطبق با نیاز بار و ایمنی پروژه انجام شود.
سوالات متداول درباره‌ی نردبان کابل کامپوزیتی
آیا نردبان کابل کامپوزیتی نیاز به اتصال زمین (Grounding) دارد؟
از آنجا که کامپوزیت FRP/GRP عایق الکتریکی است و جریان را هدایت نمی‌کند، برخلاف نردبان فلزی نیازی به سیم اتصال زمین (Bonding/Grounding) بین قطعات ندارد؛ این موضوع هم در هزینه‌ی نصب و هم در ایمنی الکتریکی سیستم یک مزیت محسوب می‌شود.
حداکثر دمای کاری نردبان کابل کامپوزیتی چقدر است؟
بسته به نوع رزین مصرفی، محدوده‌ی دمای کاری معمول بین ۶۰- تا ۱۲۰+ درجه‌ی سانتی‌گراد است. برای پروژه‌های با دمای محیطی بالاتر باید نوع رزین مقاوم به حرارت (مانند وینیل‌استر یا فنولیک) انتخاب شود.
آیا می‌توان روی نردبان کابل کامپوزیتی قدم گذاشت؟
نردبان کابل برای عبور و تحمل بار کابل طراحی شده، نه بار عبور و مرور افراد؛ بنابراین توصیه نمی‌شود مگر با تاییدیه‌ی فنی سازنده برای بار نقطه‌ای (Point Load) مشخص.
تفاوت قیمت نردبان کامپوزیتی با نمونه‌ی فلزی گالوانیزه چقدر است؟
قیمت خرید اولیه‌ی نردبان کامپوزیتی معمولاً کمی بالاتر از فلز گالوانیزه‌ی معمولی است، اما با احتساب هزینه‌ی نگهداری، رنگ‌آمیزی دوره‌ای و عمر مفید بلندتر، هزینه‌ی کل مالکیت (Total Cost of Ownership) در بازه‌ی ۱۰ تا ۱۵ ساله معمولاً به نفع کامپوزیت تمام می‌شود.
جمع‌بندی
نردبان کابل کامپوزیتی FRP/GRP با ترکیب سبکی وزن، مقاومت بالا در برابر خوردگی، عایق بودن الکتریکی و هزینه‌ی نگهداری پایین، جایگزینی مطمئن برای نردبان‌های فلزی در پروژه‌های صنعتی با محیط خورنده یا نیاز به عایق الکتریکی است. انتخاب صحیح ابعاد، فاصله‌ی ساپورت و نوع رزین بر اساس شرایط واقعی پروژه، کلید بهره‌برداری ایمن و بادوام از این سیستم است. گروه ناباک کامپوزیت طیف کاملی از قطعات نردبان کابل — از نردبان مستقیم تا زانویی، سه‌راهی، چهارراهی و اتصالات — را با استاندارد پالتروژن EN 13706 و بارگذاری منطبق با NEMA FG 1 عرضه می‌کند.
