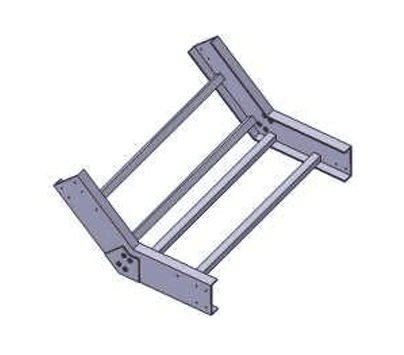

زانویی عمودی داخلی ۴۵ درجه نردبان کابل FRP/GRP
ویژگیهای زانویی عمودی داخلی ۴۵ درجه نردبان کابل FRP/GRP
| دستهبندی | نردبان کابل کامپوزیتی FRP/GRP |
|---|---|
| گارانتی | ضمانت کیفیت و سلامت فیزیکی کالا |
توضیحات زانویی عمودی داخلی ۴۵ درجه نردبان کابل FRP/GRP
زانویی عمودی داخلی ۴۵ درجه نردبان کابل FRP/GRP
FRP/GRP Inside Vertical 45° Cable Ladder Elbow
■ معرفی محصول
زانویی عمودی داخلی ۴۵ درجه نردبان کابل FRP/GRP Inside Vertical 45° Cable Ladder Elbow یکی از اتصالات تخصصی سیستمهای نردبان کابل کامپوزیتی است که برای تغییر مسیر کابلها در صفحه عمودی با زاویه ۴۵ درجه و در جهت داخل مسیر سازهای استفاده میشود.
این اتصال زمانی مورد استفاده قرار میگیرد که مسیر نردبان کابل نیاز داشته باشد از یک تراز ارتفاعی به تراز دیگر منتقل شود، اما این تغییر ارتفاع بهصورت تدریجی و با شیب ملایم انجام شود. طراحی ۴۵ درجه باعث میشود کابلها بدون ایجاد فشار ناگهانی، شکست مسیر یا کاهش شعاع خم مجاز، از مسیر پایینتر به مسیر بالاتر هدایت شوند.
زانویی عمودی داخلی FRP/GRP از پروفیلهای کامپوزیتی تقویتشده با الیاف شیشه و رزینهای مقاوم صنعتی ساخته شده و برای پروژههایی که مقاومت در برابر خوردگی، وزن پایین و عملکرد طولانیمدت اهمیت دارد، جایگزین مناسبی برای اتصالات فلزی است.
■ اهمیت مهندسی زانویی عمودی داخلی ۴۵ درجه
از دیدگاه یک مشاور برق و طراح سیستم کابلکشی صنعتی، مسیر کابلها در پروژههای واقعی همیشه در یک ارتفاع ثابت اجرا نمیشود. وجود تجهیزاتی مانند:
- تابلوهای برق
- سازههای فلزی
- خطوط لوله
- تجهیزات مکانیکی
- کفهای مختلف سازهای
باعث میشود مسیر کابل نیاز به تغییر ارتفاع داشته باشد.
در این شرایط، استفاده از زانویی عمودی داخلی ۴۵ درجه باعث میشود مسیر کابل:
✓ بدون ایجاد خم تند ادامه پیدا کند
✓ شعاع گردش کابل حفظ شود
✓ تنش مکانیکی روی کابل کاهش یابد
✓ مسیر کابلکشی ظاهری منظم و مهندسی داشته باشد
■ مزایای کلیدی
■ تغییر ارتفاع تدریجی مسیر کابل
زاویه ۴۵ درجه نسبت به تغییر مسیرهای عمودی تند، انتقال نرمتری ایجاد کرده و برای کابلهای قدرت با قطر بالا مناسبتر است.
■ حفظ شعاع خم کابلها
کابلهای قدرت و فشار متوسط دارای محدودیت حداقل شعاع خم هستند. استفاده از زانویی استاندارد باعث جلوگیری از آسیب به عایق و لایههای داخلی کابل میشود.
■ مناسب برای کابلهای سنگین
ساختار نردبان کابل FRP/GRP امکان استفاده برای:
- کابل قدرت
- کابل موتور
- کابل فشار متوسط
- کابل کنترل
- کابل ابزار دقیق
را فراهم میکند.
■ مقاومت بالا در برابر خوردگی
این اتصال برای محیطهایی که استفاده از فلزات باعث خوردگی سریع میشود، بسیار مناسب است:
- پالایشگاهها
- پتروشیمی
- صنایع دریایی
- معادن
- تصفیهخانهها
■ عایق الکتریکی و غیرمغناطیسی
FRP/GRP باعث عدم ایجاد مسیر جریان ناخواسته و عدم تأثیرپذیری مغناطیسی در محیطهای حساس میشود.
■ کاهش هزینه نگهداری
عدم زنگزدگی، عدم نیاز به رنگ ضدخوردگی و عمر طولانی از مزایای مهم این محصول است.
■ کاربردهای صنعتی
صنایع نفت، گاز و پتروشیمی
- انتقال کابل بین طبقات مختلف سازه
- عبور کابل در اطراف تجهیزات فرآیندی
- مسیرهای عمودی واحدهای صنعتی
نیروگاهها
- اتصال مسیر کابل بین طبقات توربین و تجهیزات جانبی
- مسیر کابل تجهیزات برق و کنترل
صنایع معدن و فولاد
- تغییر ارتفاع مسیر کابل در خطوط تولید
- عبور کابل در سازههای فلزی و تجهیزات سنگین
صنایع دریایی و ساحلی
- اسکلهها
- سکوهای صنعتی
- محیطهای دارای رطوبت و نمک
تصفیهخانههای آب و فاضلاب
- مسیر کابل پمپها
- تجهیزات الکتریکی در ارتفاعهای مختلف
■ تفاوت زانویی عمودی داخلی ۴۵ درجه با زانویی عمودی سینی کابل
زانویی عمودی داخلی نردبان کابل FRP/GRP
✔ مناسب کابلهای قدرت و سنگین
✔ تحمل بار بالاتر
✔ تهویه بهتر کابلها
✔ مناسب مسیرهای اصلی کابل
✔ مناسب دهانههای بلند و پروژههای صنعتی
زانویی عمودی داخلی سینی کابل FRP/GRP
✔ مناسب کابلهای سبکتر
✔ مناسب کابل کنترل و ابزار دقیق
✔ محافظت بیشتر از کابل به دلیل کف بسته
✔ مناسب مسیرهای فرعی و تأسیسات ساختمانی
■ نکات طراحی برای مهندسان برق
در انتخاب این اتصال باید موارد زیر بررسی شود:
۱- شعاع خم کابلها
خصوصاً برای کابلهای فشار متوسط و کابلهای چند رشتهای.
۲- وزن کابل روی مسیر عمودی
در مسیرهای عمودی باید مهار کابلها و ساپورتگذاری مناسب طراحی شود.
۳- فاصله ساپورتها
محل قرارگیری ساپورت قبل و بعد از زانویی اهمیت زیادی دارد.
۴- شرایط محیطی پروژه
انتخاب نوع رزین:
- Polyester برای محیطهای معمولی
- Vinyl Ester برای محیطهای خورندهتر
■ ویژگی محصول
زانویی عمودی داخلی ۴۵ درجه نردبان کابل FRP/GRP یک اتصال مهندسی برای تغییر ارتفاع مسیر کابل با شیب کنترلشده است که با ترکیب استحکام مکانیکی، وزن کم، مقاومت شیمیایی، عایق الکتریکی و طول عمر بالا، راهکاری مناسب برای سیستمهای کابلکشی صنعتی محسوب میشود.
این محصول بهخصوص در پروژههای نفت و گاز، پتروشیمی، نیروگاه، معدن و صنایع زیرساختی برای ایجاد مسیرهای کابلکشی حرفهای و قابل اطمینان کاربرد دارد.
