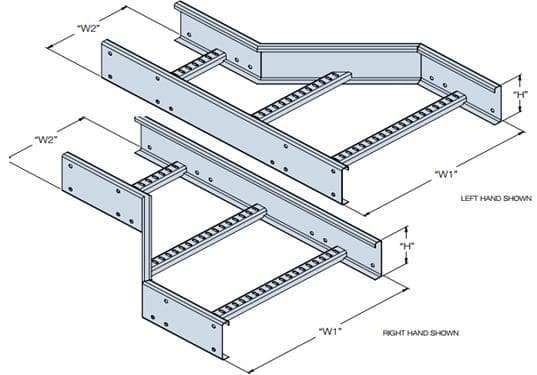

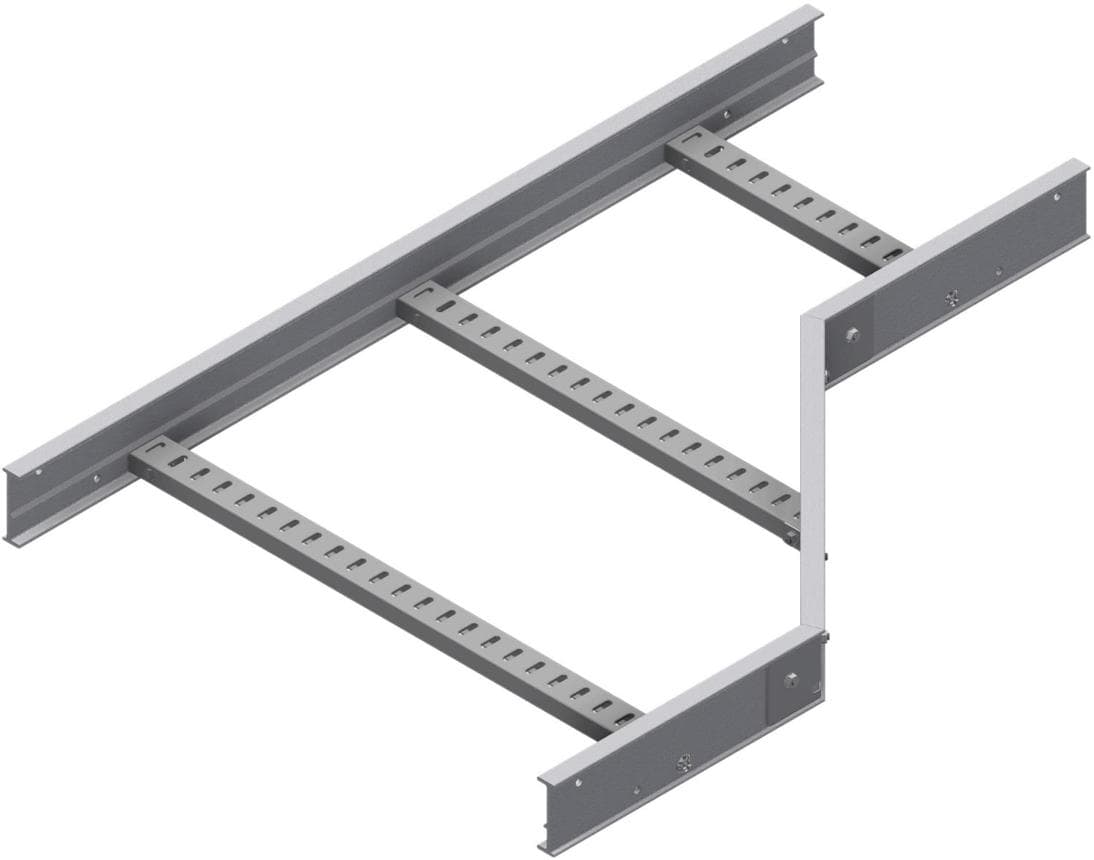

تبدیل چپ‌گرد نردبان کابل FRP/GRP

FRP/GRP Left Hand Cable Ladder Reducer / Left Offset Cable Ladder Fitting

■ معرفی محصول

تبدیل چپ‌گرد نردبان کابل FRP/GRP Left Hand Cable Ladder Reducer یکی از اتصالات تخصصی در سیستم‌های مدیریت کابل صنعتی است که برای تغییر مسیر جانبی نردبان کابل به سمت چپ همراه با تغییر عرض یا موقعیت مسیر کابل‌کشی مورد استفاده قرار می‌گیرد. این اتصال زمانی کاربرد دارد که مسیر طراحی‌شده کابل نیاز به جابه‌جایی افقی نسبت به محور اصلی داشته باشد و امکان ادامه مسیر مستقیم وجود نداشته باشد.

این محصول از کامپوزیت تقویت‌شده با الیاف شیشه (Fiberglass Reinforced Polymer) و رزین‌های مهندسی مقاوم تولید می‌شود و برای اتصال استاندارد بین دو مسیر نردبان کابل FRP/GRP با موقعیت یا ابعاد متفاوت طراحی شده است.

در پروژه‌های صنعتی بزرگ، استفاده از تبدیل چپ‌گرد به جای اصلاح دستی نردبان کابل در محل اجرا، باعث حفظ هندسه مسیر، کاهش خطای نصب، افزایش سرعت اجرا و اطمینان از عملکرد صحیح سیستم کابل‌کشی می‌شود.

---

■ کاربرد مهندسی تبدیل چپ‌گرد نردبان کابل

از دیدگاه یک مشاور برق و طراح سیستم کابل‌کشی صنعتی، در بسیاری از پروژه‌ها مسیر کابل همیشه در یک محور ثابت حرکت نمی‌کند. وجود تجهیزات، سازه‌های فلزی، ستون‌ها، لوله‌های فرآیندی و محدودیت‌های معماری باعث می‌شود مسیر نردبان کابل نیاز به تغییر موقعیت داشته باشد.

تبدیل چپ‌گرد در شرایط زیر استفاده می‌شود:

• تغییر محور مسیر کابل به سمت چپ بدون قطع مسیر
• اتصال دو مسیر نردبان کابل با اختلاف موقعیت جانبی
• عبور کابل از کنار تجهیزات یا موانع سازه‌ای
• اصلاح مسیر کابل در رک‌ها، سالن‌های برق و واحدهای فرآیندی
• ایجاد هماهنگی بین مسیر اصلی و انشعابات کابل

---

■ مزایای کلیدی

■ تغییر مسیر دقیق و استاندارد

امکان انتقال مسیر نردبان کابل به سمت چپ بدون برش‌کاری و ساخت اتصال در محل پروژه.

■ حفظ ظرفیت کابل‌کشی

طراحی مناسب اتصال باعث می‌شود فضای عبور کابل‌ها کاهش پیدا نکرده و آرایش کابل‌ها حفظ شود.

■ جلوگیری از آسیب کابل‌ها

تغییر تدریجی مسیر باعث جلوگیری از فشار جانبی، پیچش کابل و کاهش شعاع خم مجاز می‌شود.

■ مقاومت بالا در برابر خوردگی

ساخته شده از FRP/GRP مناسب برای محیط‌های:

• نفت و گاز
• پتروشیمی
• دریایی
• شیمیایی
• مرطوب صنعتی

■ وزن سبک و نصب سریع

کاهش بار سازه‌ای نسبت به اتصالات فلزی و سهولت حمل و مونتاژ.

■ بدون نیاز به پوشش ضدخوردگی

عدم زنگ‌زدگی و کاهش هزینه‌های تعمیر و نگهداری در طول عمر پروژه.

---

■ کاربردهای صنعتی

صنایع نفت، گاز و پتروشیمی

• تغییر مسیر کابل در اطراف تجهیزات فرآیندی
• عبور کابل از مسیرهای محدود بین خطوط لوله و تجهیزات
• مسیرهای کابل قدرت و ابزار دقیق

نیروگاه‌ها و صنایع برق

• اصلاح مسیر کابل در سالن‌های برق
• اتصال مسیرهای کابل بین تابلوها و تجهیزات
• پروژه‌های دارای تراکم بالای کابل

صنایع معدن و فولاد

• مسیر کابل ماشین‌آلات سنگین
• خطوط تولید با محدودیت فضای نصب

صنایع دریایی و ساحلی

• تأسیسات بندری
• محیط‌های دارای رطوبت و خوردگی بالا

---

■ تفاوت تبدیل چپ‌گرد نردبان کابل با زانویی معمولی

تفاوت اصلی در هدف طراحی است:

زانویی افقی نردبان کابل

• فقط تغییر جهت مسیر (مانند ۴۵ یا ۹۰ درجه)
• برای گردش مسیر کابل استفاده می‌شود

تبدیل چپ‌گرد نردبان کابل

• تغییر موقعیت جانبی مسیر نسبت به محور اصلی
• برای عبور از موانع و هماهنگ‌سازی مسیرهای مختلف استفاده می‌شود
• معمولاً در نقاطی استفاده می‌شود که مسیر نیاز به Offset دارد

به زبان طراحی:

• Elbow = تغییر جهت
• Offset / Left Reducer = جابه‌جایی محور مسیر

---

■ نکات طراحی برای مهندسان برق

در انتخاب تبدیل چپ‌گرد نردبان کابل FRP/GRP باید موارد زیر بررسی شود:

• عرض نردبان کابل در دو طرف اتصال
• تعداد و قطر کابل‌ها
• شعاع خم مجاز کابل
• محل قرارگیری ساپورت‌ها
• وزن کابل در مسیر تغییر یافته
• شرایط محیطی و نوع رزین کامپوزیت

در پروژه‌های حساس، بهتر است این اتصال از ابتدا در نقشه‌های Cable Routing Layout دیده شود تا از اصلاحات اجرایی و کاهش کیفیت نصب جلوگیری شود.

---

■ ویژگی محصول

تبدیل چپ‌گرد نردبان کابل FRP/GRP Left Hand Cable Ladder Fitting یک اتصال مهندسی برای اصلاح و هدایت مسیر کابل در شرایط پیچیده اجرایی است. این محصول با ترکیب مقاومت مکانیکی مناسب، وزن کم، مقاومت در برابر خوردگی، عایق الکتریکی و دوام طولانی، راهکاری مناسب برای سیستم‌های کابل‌کشی صنعتی در پروژه‌های نفت، گاز، پتروشیمی، نیروگاه و صنایع سنگین محسوب می‌شود.
