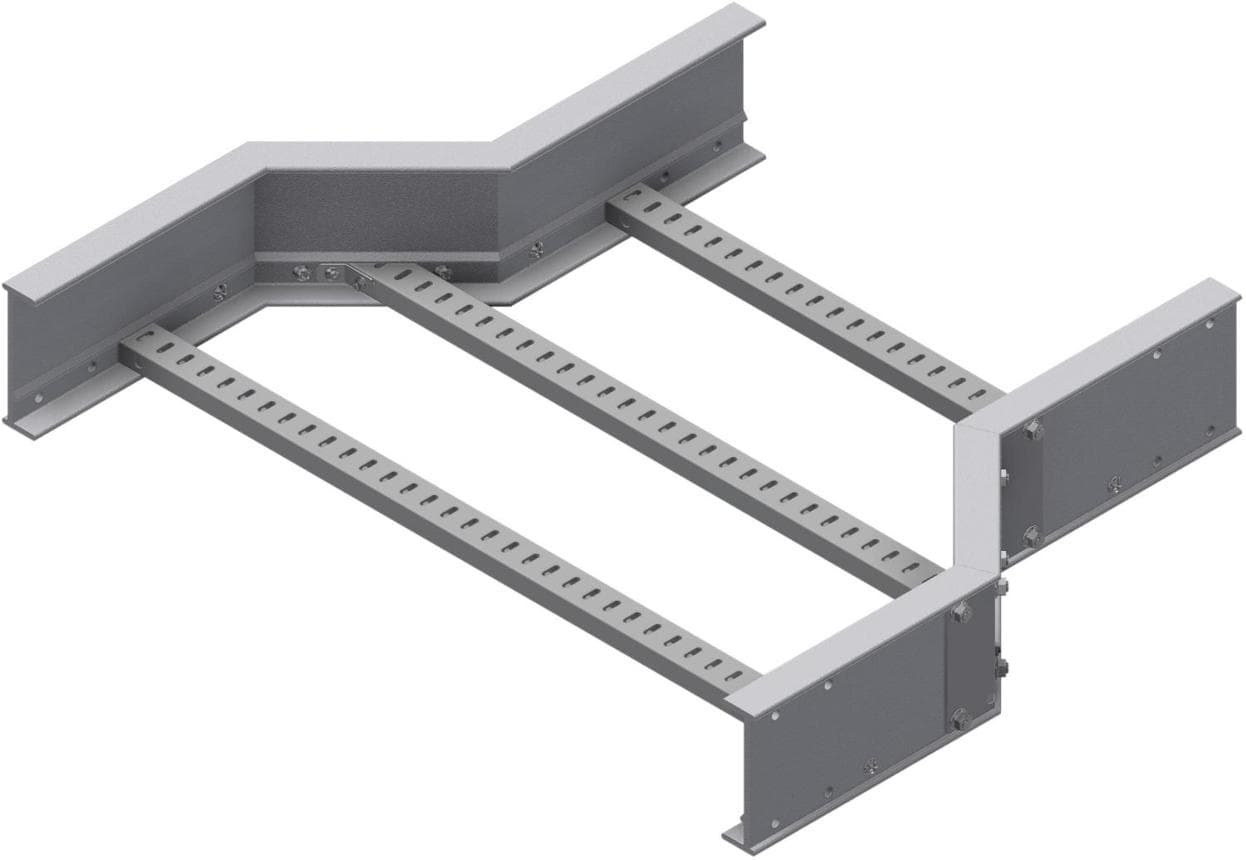

تبدیل نردبان کابل (Reducer) FRP/GRP

FRP/GRP Cable Ladder Reducer

■ معرفی محصول

تبدیل نردبان کابل FRP/GRP Cable Ladder Reducer یکی از اتصالات تخصصی در سیستم‌های مدیریت کابل است که برای تغییر عرض نردبان کابل در مسیر کابل‌کشی مورد استفاده قرار می‌گیرد. این قطعه زمانی کاربرد دارد که مسیر اصلی کابل با عرض بزرگ‌تر به یک مسیر با عرض کمتر متصل شود یا بر اساس تغییر تعداد کابل‌ها، فضای مورد نیاز برای عبور کابل کاهش یابد.

این محصول از کامپوزیت تقویت‌شده با الیاف شیشه (Glass Fiber Reinforced Polymer) و رزین‌های مقاوم صنعتی تولید می‌شود و امکان اتصال استاندارد بین دو سایز متفاوت نردبان کابل FRP/GRP را فراهم می‌کند.

در طراحی سیستم‌های کابل‌کشی صنعتی، استفاده از تبدیل استاندارد به جای کاهش عرض دستی یا برش دادن نردبان کابل در محل، باعث حفظ استحکام سازه، رعایت شعاع خم کابل‌ها و افزایش اطمینان عملکرد سیستم می‌شود.

■ اهمیت مهندسی تبدیل نردبان کابل در طراحی برق

از دیدگاه یک مشاور برق و طراح سیستم کابل‌کشی، مسیرهای کابل همیشه با یک عرض ثابت طراحی نمی‌شوند. در بسیاری از پروژه‌های صنعتی:

• مسیر اصلی خروجی از اتاق برق یا پست برق دارای تعداد زیادی کابل است.
• در ادامه مسیر، تعداد کابل‌ها کاهش پیدا می‌کند.
• برخی شاخه‌ها به تجهیزات خاص یا تابلوهای فرعی منتقل می‌شوند.
• فضای نصب در بعضی نقاط محدودتر است.

در این شرایط استفاده از Cable Ladder Reducer باعث می‌شود تغییر ابعاد مسیر بدون ایجاد تنش، کاهش ناگهانی ظرفیت کابل‌کشی یا ایجاد مشکل در ساپورت‌ها انجام شود.

---

■ مزایای کلیدی

■ اتصال استاندارد بین دو عرض مختلف نردبان کابل

امکان اتصال سایزهای مختلف مانند:

• 600 به 450 میلی‌متر
• 450 به 300 میلی‌متر
• 300 به 150 میلی‌متر

(با توجه به طراحی پروژه)

■ حفظ ظرفیت مکانیکی سیستم

طراحی مناسب اتصال باعث می‌شود استحکام مسیر کابل در محل تغییر عرض حفظ شود.

■ جلوگیری از آسیب به کابل‌ها

تغییر تدریجی عرض باعث جلوگیری از فشردگی کابل‌ها و حفظ آرایش مناسب آن‌ها می‌شود.

■ مناسب برای کابل‌های قدرت و کنترل

قابل استفاده برای مسیرهای شامل:

• کابل فشار ضعیف
• کابل فشار متوسط
• کابل کنترل
• کابل ابزار دقیق

■ مقاومت عالی در برابر خوردگی

مناسب برای:

• پالایشگاه‌ها
• پتروشیمی
• نیروگاه‌ها
• صنایع دریایی
• محیط‌های شیمیایی

■ کاهش زمان نصب

حذف عملیات برش، اصلاح و ساخت اتصال در محل پروژه.

---

■ کاربردهای صنعتی

صنایع نفت، گاز و پتروشیمی

• کاهش عرض مسیر کابل پس از خروج از واحدهای اصلی
• اتصال مسیرهای اصلی به مسیرهای فرعی
• کابل‌کشی تجهیزات فرآیندی

نیروگاه‌ها و پست‌های برق

• تغییر ظرفیت مسیر پس از خروج کابل از اتاق برق
• اتصال کابل‌رَک‌های اصلی به مسیرهای تجهیزات

صنایع معدن و فولاد

• کاهش عرض مسیر در خطوط تولید
• اتصال مسیرهای مختلف کابل ماشین‌آلات

صنایع آب و فاضلاب

• مسیرهای کابل‌کشی با تغییر تراکم کابل
• محیط‌های مرطوب و خورنده

---

■ تفاوت Reducer نردبان کابل با Reducer سینی کابل

از نظر عملکرد کلی هر دو برای تغییر سایز استفاده می‌شوند، اما کاربرد مهندسی آن‌ها متفاوت است:

تبدیل نردبان کابل FRP/GRP

✔ مناسب کابل‌های قدرت و مسیرهای با ظرفیت بالا
✔ مناسب کابل‌های بزرگ و سنگین
✔ حفظ تهویه کابل‌ها
✔ مناسب مسیرهای اصلی صنعتی
✔ تحمل بار بیشتر

تبدیل سینی کابل FRP/GRP

✔ مناسب کابل‌های سبک‌تر
✔ مناسب کابل کنترل، ابزار دقیق و شبکه
✔ دارای کف پیوسته برای نگهداری کابل
✔ حفاظت مکانیکی بیشتر از کابل‌های حساس

---

■ نکات طراحی از دید مشاور برق

در انتخاب تبدیل نردبان کابل باید موارد زیر بررسی شود:

۱- تعداد و قطر کابل‌ها
عرض جدید باید همچنان فضای کافی برای کابل‌ها و توسعه آینده داشته باشد.

۲- شعاع خم کابل‌ها
تغییر عرض نباید باعث ایجاد خم تند یا فشار جانبی روی کابل شود.

۳- فاصله ساپورت‌ها
به دلیل تغییر هندسه مسیر، محل ساپورت‌ها باید کنترل شود.

۴- کلاس بارگذاری
وزن کابل‌ها در هر دو طرف تبدیل باید بررسی شود.

۵- شرایط محیطی
برای محیط‌های خورنده انتخاب رزین مناسب (مانند Vinyl Ester) اهمیت دارد.

---

■ ویژگی محصول

تبدیل نردبان کابل FRP/GRP Reducer یک اتصال مهندسی برای بهینه‌سازی مسیرهای کابل‌کشی صنعتی است که امکان تغییر عرض نردبان کابل را بدون کاهش استحکام، ایجاد تنش در کابل‌ها یا کاهش کیفیت اجرا فراهم می‌کند. این محصول در پروژه‌های نفت، گاز، پتروشیمی، نیروگاه، معدن و صنایع زیرساختی، نقش مهمی در طراحی حرفه‌ای سیستم مدیریت کابل ایفا می‌کند.
