NA-GR-01-001
Technical Datasheet — Rev. 01
Technical Product Data Sheet

گریتینگ قالبی کامپوزیتی FRP/GRPMolded / Compression-Molded FRP-GRP Grating

سطح دسترسی، کف‌پوش صنعتی و پلتفرم‌های مشبک کامپوزیتی مقاوم در برابر خوردگی — برای متروها و خطوط ریلی، تصفیه‌خانه‌های آب و فاضلاب، صنایع نفت و گاز، پتروشیمی، دریایی و نیروگاهی
NA-GR-01-001 · Rev. 01 · 2026
Manufacturing
قالب‌گیری فشاری دوجهته
Reinforcement
E-Glass Continuous Roving
Resin Systems
Polyester / Vinyl Ester / Phenolic
Load Path
دوجهته — Bi-Directional
Corrosion Resistant Non-Conductive Anti-Slip Surface UV Stabilized Option Fire-Retardant Grades Metro / Rail Compatible

این سند، مشخصات فنی مرجع محصول گریتینگ قالبی FRP/GRP ناباک کامپوزیت را برای واحدهای نظارت، طراحی و کارفرمای پروژه‌های مترو، ریلی و صنعتی ارائه می‌دهد. مقادیر عملکردی این سند، مقادیر معمول (Typical) برای این رده محصول کامپوزیتی هستند؛ بند ۱۶ (سلب مسئولیت) و یادداشت‌های هر بخش را برای نحوه استناد فنی مطالعه کنید.

Nabak Composite — Technical Datasheet — NA-GR-01-001 Page 1 / 16
NC
ناباک کامپوزیتNABAK COMPOSITE
NA-GR-01-001 — Molded FRP/GRP Grating
QR

۰.فهرست مطالبTable of Contents

  1. 01 شناسنامه محصول و منطق طراحی Product ID & Design Rationale03
  2. 02 ترکیب مواد و انواع سطح Material Composition & Surface04
  3. 03 خواص مکانیکی Mechanical Properties05
  4. 04 خواص فیزیکی، حرارتی و الکتریکی Physical / Thermal / Electrical06
  5. 05 رفتار در برابر حریق Fire Performance07
  6. 06 مقاومت شیمیایی Chemical Resistance08
  7. 07 دوام و عمر مفید Durability & Service Life09
  8. 08 ابعاد، تلورانس، اوزان و رنگ Dimensions, Weights & Color10
  9. 09 داده‌های طراحی و جدول باربری Design Data & Load Tables11
  10. 10 نصب، برش و ماشین‌کاری Installation & Fabrication12
  11. 11 بسته‌بندی، انبارش و کنترل کیفیت Packaging, QA/QC & Standards13
  12. 12 کاربردها و مزایا Applications & Advantages14
  13. 13 نگهداری، بازرسی و سفارش‌گذاری Maintenance & Ordering15
  14. 14 تماس و سلب مسئولیت Contact & Disclaimer16

۰.۱نحوه استفاده از این سندHow to Read This Datasheet

مقادیر عددی این دیتاشیت، مقادیر TYPICAL (معمول/نمونه‌وار) برای رده محصول گریتینگ قالبی کامپوزیتی FRP/GRP با تقویت الیاف شیشه پیوسته دوجهته هستند و بر پایه داده‌های شناخته‌شده و منتشرشده صنعت گریتینگ کامپوزیتی برای این خانواده محصول تدوین شده‌اند. این مقادیر برای انتخاب اولیه محصول، مقایسه فنی و تهیه پیش‌نویس مشخصات فنی پروژه (Project Spec) کاربرد دارند.

مقادیری که با نشان TBD مشخص شده‌اند، به فرمولاسیون دقیق رزین، درصد الیاف و طراحی هندسی مدل سفارش‌شده وابسته‌اند و باید در گزارش آزمایشگاهی (Test Report) اختصاصی آن سفارش درج شوند. برای تأیید نهایی طراحی سازه‌ای، بار مجاز و انطباق با استاندارد پروژه (به‌ویژه پروژه‌های مترو و ریلی)، صدور Certificate of Conformity و Test Report اختصاصی توسط واحد مهندسی ناباک کامپوزیت الزامی است.

کنترل نسخه سند Document Control

نسخه Rev.تاریخ Dateشرح تغییرات Change Description
01Aug 2026انتشار اولیه دیتاشیت فنی کامل — شامل خواص مکانیکی/فیزیکی/شیمیایی، جدول باربری راهنما و تصاویر محصول

اختصارات و واژه‌نامه Abbreviations & Glossary

  • FRP/GRP — Fiber/Glass Reinforced Plastic، کامپوزیت تقویت‌شده با الیاف شیشه
  • UDL — Uniformly Distributed Load، بار یکنواخت توزیع‌شده
  • ILSS — Inter-Laminar Shear Strength، استحکام برشی بین‌لایه‌ای
  • HDT — Heat Deflection Temperature، دمای انحراف حرارتی
  • LOI — Limiting Oxygen Index، شاخص محدودکننده اکسیژن
  • CTI — Comparative Tracking Index، شاخص مقاومت ردیابی نسبی
  • ATH — Alumina Trihydrate، افزودنی سرکوب‌کننده دود
  • CoC — Certificate of Conformity، گواهی انطباق
Nabak Composite — Technical Datasheet — NA-GR-01-001Page 2 / 16
NC
ناباک کامپوزیتNABAK COMPOSITE
NA-GR-01-001 — Molded FRP/GRP Grating
QR

۱.شناسنامه محصولProduct Identification

نام تجاری محصول Trade Nameگریتینگ قالبی کامپوزیتی FRP/GRP — Molded FRP/GRP Grating
کد محصول Product CodeNA-GR-01-001
فرآیند تولید Manufacturing Processقالب‌گیری فشاری با آغشته‌سازی رزین (Resin Impregnation) — Compression Molding, Bi-Directional Continuous Strand
ساختار سازه‌ای Structural Formپنل مشبک یکپارچه — بدون اتصال دو تکه Bearing Bar/Cross Rod (برخلاف گریتینگ پالترودی)
کاربرد اصلی Primary Applicationسکو، راهرو، کف‌پوش دسترسی و پوشش کانال — با تردد پرتکرار عابر و بار نقطه‌ای متغیر در همه جهات
حوزه‌های کاربرد Target Sectorsمترو و راه‌آهن، تصفیه آب/فاضلاب، نفت و گاز، پتروشیمی، دریایی، نیروگاهی، معدن، صنایع غذایی
شماره سند / نسخه Doc No. / Rev.NA-TDS-GR-01-001 / Rev. 01 — Aug 2026

۲.منطق طراحی و شرح فنیDesign Rationale

گریتینگ قالبی FRP/GRP یک شبکه سازه‌ای یکپارچه است که با قرارگیری الیاف شیشه پیوسته (Continuous E-Glass Roving) به‌صورت دوجهته (Bi-axial، ۰°/۹۰°) در قالب و آغشته‌سازی آن با سیستم رزین ترموست تولید می‌شود. برخلاف گریتینگ پالترودی که از دو قطعه مجزا (Bearing Bar تک‌جهته + Cross Rod) مونتاژ می‌شود، در نوع قالبی، کل پنل در یک فرآیند قالب‌گیری واحد شکل می‌گیرد و از این رو رفتار باربری آن در دو راستای عمود بر هم به‌طور قابل‌توجهی متوازن‌تر است.

این ویژگی به‌طور خاص برای سطوحی که تردد عابر و بار نقطه‌ای از جهات مختلف رخ می‌دهد (سکوهای مترو، راهروهای بازرسی، کف‌پوش اطراف تجهیزات) اهمیت دارد؛ زیرا نیازی به رعایت جهت‌گیری دقیق پنل نسبت به راستای دهانه اصلی نیست. همچنین ساختار پیوسته و بدون درز پنل قالبی، مقاومت ضربه موضعی (Point Impact) و مقاومت در برابر افتادن ابزار یا اجسام را نسبت به مش‌های پالترودی بهبود می‌دهد.

انتخاب مقطع، تراکم الیاف و ابعاد مش بر پایه بهینه‌سازی هم‌زمان سه پارامتر صورت می‌گیرد: نسبت استحکام به وزن (Strength-to-Weight Ratio)، درصد سطح باز (Open Area) برای عبور جریان/نور/تخلیه، و راحتی راه‌رفتن (Walkability) با در نظر گرفتن کفش ایمنی و چرخ‌دستی.

Open mesh FRP grating surface detail
FIG.01 — OPEN-MESH SURFACE DETAIL
در مقایسه با فولاد گالوانیزه: فاقد خوردگی الکتروشیمیایی و زنگ‌زدگی؛ در محیط کلریدی/اسیدی رقیق بدون نیاز به پوشش مجدد دوام می‌آورد؛ عایق الکتریکی است.
در مقایسه با بتن: وزن واحد سطح به‌مراتب پایین‌تر (کاهش بار مرده سازه نگهدارنده)؛ نصب و جابه‌جایی سریع‌تر؛ دسترسی بازرسی زیرین.

مقادیر کمی رفتار سازه‌ای (استحکام، مدول، ظرفیت باربری) در بخش‌های ۳ و ۹ ارائه شده‌اند.

Nabak Composite — Technical Datasheet — NA-GR-01-001Page 3 / 16
NC
ناباک کامپوزیتNABAK COMPOSITE
NA-GR-01-001 — Molded FRP/GRP Grating
QR

۳.ترکیب موادMaterial Composition

پارامتر Parameterمشخصات Specification
ماتریس Matrixرزین ترموست — Thermoset Resin
سیستم رزین Resin Systemپلی‌استر ایزوفتالیک (عمومی) / وینیل‌استر (خورندگی بالا) / فنولیک (حریق‌حساس) TYPICAL
تقویت‌کننده Reinforcementالیاف شیشه پیوسته دوجهته — Continuous E-Glass Roving, Bi-Axial
درصد وزنی الیاف Fiber Content۳۵ – ۴۵٪ وزنی TYPICAL
پرکننده (گریدهای FR) Filler (FR grades)آلومینا تری‌هیدرات (ATH) تا ۱۵٪ وزنی — سرکوب‌کننده دود TYPICAL
پایدارکننده UV UV Stabilizerدر لایه سطحی رزین‌غنی، سفارشی
لایه سطحی Surface Veilرزین‌غنی، فاقد الیاف نمایان — محافظ خوردگی و UV
Molded grating corner detail, two colors

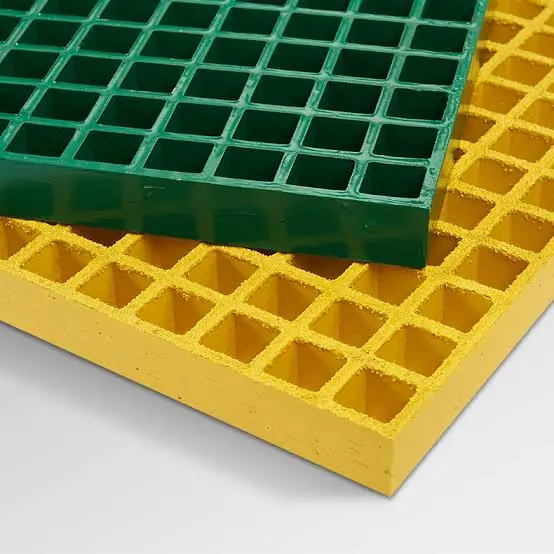

FIG.02 — MOLDED PANEL CORNER DETAIL

مقطع پنل، ساختار یکپارچه قالب‌گیری‌شده و لبه رزین‌غنی محافظ الیاف شیشه را نشان می‌دهد — دو نمونه رنگ استاندارد (زرد ایمنی و سبز).

انواع سطح نهایی Surface Finish Types

نوع سطح Typeشرح Descriptionکاربرد پیشنهادی Recommended Use
مقعر Concaveسطح صاف با انحنای جزئی داخل هر خانه مش، بدون افزودنی سایندهمسیرهای عمومی با تردد کفش خشک

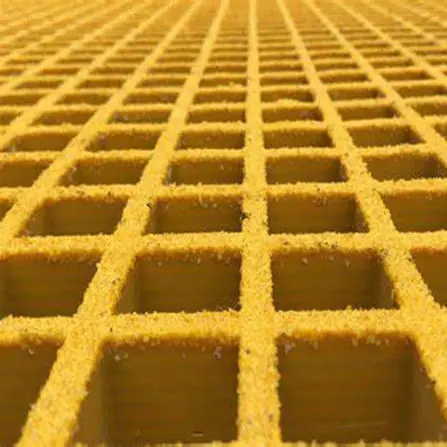

ساینده / گریت‌تاپ Grit-Top / Anti-Slipدانه‌های ساینده (Silicon Carbide/Quartz) آغشته در رزین سطحیسکوهای مترو، راهرو صنعتی، محیط مرطوب/چرب — پیشنهاد اصلی برای پروژه‌های مترو
پوشیده / میناسکوس Covered / Meniscusسطح تقریباً بسته با بازشدگی محدود، مناسب حفظ اجسام کوچک و پاشنه کفشمسیرهای عمومی با تردد کفش پاشنه‌بلند یا ترافیک ویلچر

درصد دقیق الیاف، نوع پرکننده و افزودنی‌ها بر اساس فرمولاسیون سفارش تعیین می‌شوند و باید در نقشه فرآیند تولید (Process Drawing) همان مدل مستند شوند.

Nabak Composite — Technical Datasheet — NA-GR-01-001Page 4 / 16
NC
ناباک کامپوزیتNABAK COMPOSITE
NA-GR-01-001 — Molded FRP/GRP Grating
QR

۴.خواص مکانیکیMechanical Properties

مقادیر TYPICAL برای گریتینگ قالبی دوجهته بر پایه رزین پلی‌استر/وینیل‌استر با ۳۵–۴۵٪ الیاف شیشه. رفتار دوجهته بدین معناست که نسبت استحکام در دو راستای عمود بر هم معمولاً بین ۰٫۸۵ تا ۱٫۰ است (برخلاف گریتینگ پالترودی که این نسبت می‌تواند به ۰٫۳ برسد).

خاصیت Propertyمقدار Typical Valueواحداستاندارد تست Test Method
استحکام کششی Tensile Strength۱۰۳ – ۱۷۲ TYPICALMPaASTM D638 / ISO 527
مدول کششی Tensile Modulus۸٫۳ – ۱۱٫۰ TYPICALGPaASTM D638 / ISO 527
استحکام خمشی Flexural Strength۱۱۷ – ۲۰۷ TYPICALMPaASTM D790 / ISO 14125
مدول خمشی Flexural Modulus۶٫۹ – ۹٫۷ TYPICALGPaASTM D790 / ISO 14125
استحکام فشاری Compressive Strength۱۳۸ – ۲۰۷ TYPICALMPaASTM D695 / ISO 604
مدول فشاری Compressive Modulus۸٫۳ – ۱۱٫۰ TYPICALGPaASTM D695 / ISO 604
استحکام برشی بین‌لایه‌ای ILSS۲۱ – ۳۴ TYPICALMPaASTM D2344
مقاومت ضربه (آیزود، شیاردار) Izod Impact (notched)۴۰۰ – ۶۵۰ TYPICALJ/mASTM D256
سختی بارکول Barcol Hardness۴۵ – ۵۵ TYPICALBarcol (934-1)ASTM D2583
ضریب پواسون Poisson's Ratio۰٫۳۰ – ۰٫۳۵ TYPICAL—مشتق از داده کششی
چگالی Density۱۷۵۰ – ۱۹۵۰ TYPICALkg/m³ASTM D792 / ISO 1183
جذب آب (۲۴ ساعت) Water Absorption≤ ۰٫۵ TYPICAL%ASTM D570 / ISO 62

ظرفیت باربری سازه‌ای Structural Load Capacity

ظرفیت باربری تابعی از ضخامت پنل، ابعاد مش، دهانه (Span)، شرایط تکیه‌گاهی، نوع بار و ضریب اطمینان طراحی است و مقدار ثابتی برای همه محصولات این خانواده نیست. جدول باربری معمول محصول در بخش ۹ ارائه شده است؛ ضریب اطمینان طراحی استاندارد صنعت گریتینگ کامپوزیتی برای این خانواده معمولاً ۴:۱ تا ۵:۱ نسبت به بار نهایی گسیختگی است.

Nabak Composite — Technical Datasheet — NA-GR-01-001Page 5 / 16
NC
ناباک کامپوزیتNABAK COMPOSITE
NA-GR-01-001 — Molded FRP/GRP Grating
QR

۵.خواص فیزیکی، حرارتی و الکتریکیPhysical / Thermal / Electrical

خاصیت Propertyمقدار Typical Valueواحداستاندارد Test Method
ضریب انبساط حرارتی CTE۲۰ – ۳۰ TYPICAL×10⁻⁶/°CASTM E831 / ISO 11359
رسانایی حرارتی Thermal Conductivity۰٫۲ – ۰٫۴ TYPICALW/m·KASTM C177 / ISO 8302
دمای انحراف حرارتی HDT۱۰۰ – ۱۴۰ TYPICAL°CASTM D648 / ISO 75
دمای کاری پیوسته — پلی‌استر Cont. Service Temp — Polyesterتا ۸۰ TYPICAL°Cتعیین بر اساس رزین
دمای کاری پیوسته — وینیل‌استر Cont. Service Temp — Vinyl Ester۹۳ – ۱۰۴ TYPICAL°Cتعیین بر اساس رزین
مقاومت حجمی Volume Resistivity> ۱۰¹² TYPICALΩ·cmASTM D257 / IEC 60093
مقاومت سطحی Surface Resistivity> ۱۰¹¹ TYPICALΩ/sqASTM D257 / IEC 60093
استقامت دی‌الکتریک Dielectric Strength۱۰ – ۲۰ TYPICALkV/mmASTM D149 / IEC 60243
شاخص مقاومت ردیابی نسبی CTI۴۰۰ – ۶۰۰ TYPICALVIEC 60112
یادداشت مهندسی برق: کامپوزیت FRP/GRP ذاتاً رسانایی الکتریکی بسیار پایینی دارد و برای کف‌پوش نزدیک تجهیزات برقی و مسیرهای ریلی با ولتاژ بازگشتی، گزینه مناسبی محسوب می‌شود. با این حال، غیررسانا بودن ذاتی به‌طور خودکار به معنای گواهی الکتریکی برای هر سطح ولتاژ یا کاربرد خاص (مثلاً نزدیکی به هادی سوم / Third Rail) نیست و باید به‌صورت جداگانه توسط مهندس برق پروژه بررسی و در صورت نیاز آزمون شود.

مناطق خطرناک و پیوستگی الکتریکی Hazardous Area & Electrical Continuity

در فضاهایی که طبقه‌بندی منطقه خطر (Hazardous Area Classification / ATEX Zone) وجود دارد، غیررسانا بودن FRP/GRP می‌تواند از انباشت بار ساکن (Static Charge) در سطح جلوگیری کند، اما در برخی مناطق Zone 1/Zone 2، الزام پروژه ممکن است پیوستگی الکترواستاتیک (Electrostatic Bonding/Grounding) کف‌پوش با سازه فلزی مجاور را از طریق یراق‌آلات هادی یا نوار اتصال زمین مجزا مطالبه کند.

پارامتر Parameterراهنما Guideline
گرید استاندارد (غیر ATEX) Standard Gradeیراق‌آلات معمولی SS316/FRP، بدون نیاز به اتصال زمین اختصاصی
گرید ضد استاتیک (در صورت الزام) Anti-Static Grade (if required)افزودنی کربن هادی در لایه سطحی + نوار اتصال زمین — سفارشی، TBD
الزام پروژه Project Requirementباید در مرحله مشخصات فنی پروژه توسط مهندس برق/ایمنی فرآیند تعیین و اعلام شود
Nabak Composite — Technical Datasheet — NA-GR-01-001Page 6 / 16
NC
ناباک کامپوزیتNABAK COMPOSITE
NA-GR-01-001 — Molded FRP/GRP Grating
QR

۶.رفتار در برابر حریقFire Performance

عملکرد آتش گریتینگ کامپوزیتی FRP/GRP به‌طور مستقیم به سیستم رزین انتخابی وابسته است. جدول زیر رده‌بندی معمول سه سیستم رزین رایج در این خانواده محصول را نشان می‌دهد:

سیستم رزین Resin Systemشاخص گسترش شعله Flame Spread (ASTM E84)LOI (ASTM D2863)دود Smokeکاربرد پیشنهادی
پلی‌استر استاندارد Standard Polyester~ ۲۰۰ – ۴۰۰ غیر ضدحریق~ ۲۰ – ۲۲٪بالامناطق بدون الزام آتش
پلی‌استر/وینیل‌استر ضدحریق FR Polyester / FR Vinyl Ester≤ ۲۵ Class I≥ ۲۸٪ TYPICALمتوسط — با ATH کاهش‌یافتهصنعت عمومی، محیط داخلی/خارجی با الزام آتش پایه
فنولیک Phenolic≤ ۲۵ Class I≥ ۳۵٪ TYPICALبسیار پایین + سمیت دود پایینپروژه‌های مترو/ریلی و فضاهای بسته با الزام تخلیه دود
پارامتر Parameterروش آزمون Test Methodیادداشت Note
نرخ سوختن افقی Burning RateASTM D635گریدهای FR: خودخاموش‌شونده — Self-Extinguishing
خودخاموش‌شوندگی Self-ExtinguishingASTM D3801 / UL 94 (V-0/HB per grade)وابسته به فرمولاسیون سفارش
الزامات ریلی اروپا Rail — EUEN 45545-2, Hazard Level HL2/HL3گرید فنولیک/FR اختصاصی + گزارش آزمون معتبر لازم است
الزامات ریلی آمریکا Rail — USNFPA 130گرید فنولیک/FR اختصاصی + گزارش آزمون معتبر لازم است
هشدار مهم: ادعای عملکرد ضدحریق یا انطباق با EN 45545-2 / NFPA 130 تنها با ارائه گزارش آزمون معتبر برای همان فرمولاسیون دقیق رزین و ضخامت محصول قابل استناد است. برای پروژه‌های مترو، تعیین سطح خطر (Hazard Level) پروژه و انتخاب فرمولاسیون منطبق باید در مرحله طراحی با واحد مهندسی ناباک کامپوزیت هماهنگ شود.
Nabak Composite — Technical Datasheet — NA-GR-01-001Page 7 / 16
NC
ناباک کامپوزیتNABAK COMPOSITE
NA-GR-01-001 — Molded FRP/GRP Grating
QR

۷.مقاومت شیمیاییChemical Resistance Matrix

محیط شیمیایی Environmentپلی‌استر ایزوفتالیکوینیل‌استریادداشت
آب / آب شور Water / Seawaterمناسببسیار مناسبدمای محیط
اسیدهای رقیق Dilute Acids (<10%)مناسببسیار مناسبغلظت/دما بر عملکرد اثرگذار است
محلول‌های قلیایی Alkaline / Causticمحدود — دمای بالا توصیه نمی‌شودمناسبنقطه ضعف سنتی رزین‌های پایه استر
محیط کلریدی / نمکی Chloride / Brineمناسببسیار مناسب—
فاضلاب شهری/صنعتی Municipal / Industrial Wastewaterمناسببسیار مناسبمقاوم در برابر H₂S رقیق
اکسیدکننده‌های رقیق (هیپوکلریت) Dilute Oxidizersمحدودمناسب—
هیدروکربن‌ها / روغن / سوخت Hydrocarbons / Fuelsمناسبمناسب—
حلال‌های آلی قوی (کتون‌ها) Strong Organic Solventsتوصیه نمی‌شود — نیازمند بررسی اختصاصیNot Recommended
اسیدهای غلیظ (>۵۰٪) Concentrated Acidsتوصیه نمی‌شود — رزین اختصاصی لازم استSpecialty resin required
این جدول راهنمای انتخاب اولیه است و جایگزین Chemical Resistance Chart رسمی سازنده رزین نیست. برای هر پروژه، تأیید فنی سیستم رزین بر اساس غلظت، دما و زمان تماس واقعی الزامی است — به‌ویژه در نواحی مجاور تأسیسات شست‌وشو، باتری‌خانه یا خطوط شیمیایی ایستگاه مترو.

راهنمای سریع انتخاب رزین Quick Resin Selection Guide

محیط پروژه Project Environmentرزین پیشنهادی Recommended Resin
سکو و راهرو عمومی مترو، بدون تماس شیمیایی مستقیمپلی‌استر ایزوفتالیک — اقتصادی، عملکرد مناسب
تصفیه‌خانه فاضلاب، باتری‌خانه، محیط اسیدی/کلریدیوینیل‌استر — مقاومت شیمیایی و رطوبتی بالاتر
فضای بسته با الزام دود/سمیت پایین (تونل، ایستگاه زیرزمینی)فنولیک یا FR وینیل‌استر با گزارش آزمون EN 45545-2 / NFPA 130
محیط با حلال‌های آلی قوی یا اسید غلیظنیازمند بررسی اختصاصی توسط واحد مهندسی — رزین استاندارد کافی نیست
Nabak Composite — Technical Datasheet — NA-GR-01-001Page 8 / 16
NC
ناباک کامپوزیتNABAK COMPOSITE
NA-GR-01-001 — Molded FRP/GRP Grating
QR

۸.دوام و عمر مفیدDurability & Service Life

مکانیزم Mechanismیادداشت مهندسی Engineering Note
مقاومت UV UV Resistanceبدون افزودنی UV Stabilizer، احتمال کرک سطحی و ساییدگی رنگ (Fiber Blooming) در تابش طولانی‌مدت وجود دارد؛ این اثر عمدتاً ظاهری است و به‌خودی‌خود به معنای افت استحکام سازه‌ای نیست. با افزودنی UV، حفظ گلاس و رنگ برای ۱۰+ سال نصب بیرونی معمول است.
هیدرولیز Hydrolysisدر تماس مداوم با رطوبت/آب، رزین وینیل‌استر یا ایزوفتالیک نسبت به رزین ارتوفتالیک استاندارد ارجح است.
خزش Creepتحت بار دائمی طولانی‌مدت، تغییرشکل خزشی باید با ضریب کاهش طراحی (Long-Term Load Reduction Factor) لحاظ شود؛ برای بارهای دائمی، ضریب کاهش معمول در محدوده ۰٫۲ – ۰٫۳ نسبت به مقاومت کوتاه‌مدت به‌کار می‌رود TYPICAL.
خستگی Fatigueدر بارگذاری چرخه‌ای (ترافیک عبوری مکرر مسافر مترو)، طراحی بر پایه بار مجاز جدول ۹ که با ضریب اطمینان ۴:۱–۵:۱ محاسبه شده، سازگاری خستگی مناسبی ارائه می‌دهد؛ برای چرخه بار بسیار بالا (>۱۰⁶ چرخه)، بررسی S-N اختصاصی توصیه می‌شود.
ضریب کاهش دما Temperature De-ratingبالای دمای انتقال شیشه‌ای رزین (نزدیک HDT)، استحکام و مدول به‌طور محسوس افت می‌کند؛ کاربرد در دمای بالاتر از دمای کاری پیوسته توصیه نمی‌شود (بخش ۵).
عمر بهره‌برداری معمول Typical Service Life۱۵ – ۲۵+ سال در کاربرد صنعتی/زیرساختی معمول با بازرسی دوره‌ای مطابق بخش ۱۳ TYPICAL — تابع شدت محیط، بار واقعی و کیفیت نصب.
نکته طراحی: برخلاف فولاد، خوردگی الکتروشیمیایی در FRP/GRP رخ نمی‌دهد؛ بنابراین کاهش تدریجی ضخامت مقطع باربر (که در فولاد گالوانیزه یک مکانیزم شکست شناخته‌شده در محیط مرطوب/شور است) برای این محصول مطرح نیست. مکانیزم‌های حاکم بر عمر مفید FRP عمدتاً UV، رطوبت بلندمدت و بار چرخه‌ای هستند.

رده‌بندی شدت محیط پروژه Environmental Exposure Categories

رده Categoryشرح محیط Descriptionتوصیه رزین/طراحی Recommendation
ملایم Mildفضای داخلی خشک، بدون تماس شیمیایی، UV محدودپلی‌استر استاندارد کافی است
متوسط Moderateفضای بیرونی با UV، رطوبت متناوب، شست‌وشوی دوره‌ایپلی‌استر با UV Stabilizer یا وینیل‌استر
شدید Severeتماس مداوم با فاضلاب/مواد شیمیایی، محیط کلریدی/دریاییوینیل‌استر، ضریب کاهش خزش محافظه‌کارانه‌تر
بحرانی از نظر حریق Fire-Criticalفضای بسته زیرزمینی مترو با الزام دود/سمیت پایینفنولیک یا FR اختصاصی + گزارش آزمون معتبر
Nabak Composite — Technical Datasheet — NA-GR-01-001Page 9 / 16
NC
ناباک کامپوزیتNABAK COMPOSITE
NA-GR-01-001 — Molded FRP/GRP Grating
QR

۹.ابعاد، تلورانس و اوزانDimensions, Tolerances & Weights

پارامترمقدار معمول Typical
ابعاد استاندارد پنل Standard Panel Size1000×3000 / 1220×3660 mm
ضخامت‌های استاندارد Std. Thickness25 / 30 / 38 / 40 / 50 mm
بازشدگی مش Mesh Opening38×38 mm (رایج‌ترین)؛ گزینه ۲۵×۲۵ و ۵۰×۵۰
درصد سطح باز (مش ۳۸×۳۸) Open Area≈ ۶۸ – ۷۰٪ TYPICAL
تلورانس طول/عرض L/W Tolerance± ۰٫۵٪ یا حداکثر ۵mm TYPICAL
تلورانس ضخامت Thickness Tolerance± ۱۰٪ TYPICAL
راستی سطح Flatness≤ ۶mm در ۳m TYPICAL
Anti-slip grit surface close-up
FIG.03 — GRIT-TOP ANTI-SLIP SURFACE

وزن واحد سطح بر اساس ضخامت Unit Weight by Thickness (mesh 38×38)

ضخامت Thickness۲۵mm۳۰mm۳۸mm۵۰mm
وزن واحد سطح Unit Weight~۱۳–۱۵ kg/m²~۱۶–۱۹ kg/m²~۱۹–۲۳ kg/m²~۲۴–۲۸ kg/m²

مقادیر وزن، تقریبی و TYPICAL برای مش ۳۸×۳۸mm هستند؛ برای مش‌های دیگر باید مجدداً محاسبه شوند.

رنگ‌های استاندارد Standard Colors

زرد ایمنی (پرکاربردترین — تشخیص بصری لبه سکو)، سبز، خاکستری، قرمز آجری، مشکی/خاکستری‌تیره، آبی — بر اساس درخواست کد RAL مشتری. رنگ در این محصول عمدتاً برای شناسایی بصری و ایمنی به‌کار می‌رود و برخلاف برخی صنایع (مانند کدگذاری لوله‌کشی گاز)، یک استاندارد جهانی الزام‌آور برای تطبیق رنگ با نوع رزین وجود ندارد؛ کد رنگ دقیق باید در سفارش خرید درج شود.

Nabak Composite — Technical Datasheet — NA-GR-01-001Page 10 / 16
NC
ناباک کامپوزیتNABAK COMPOSITE
NA-GR-01-001 — Molded FRP/GRP Grating
QR

۱۰.داده‌های طراحی و جدول باربریDesign Data & Load Tables

جدول زیر مقادیر معمول و راهنما (Typical / Indicative) بار مجاز یکنواخت (UDL) و بار نقطه‌ای مجاز برای پنل با مش ۳۸×۳۸mm، ضریب اطمینان طراحی ۴:۱ و محدودیت خیز L/240 را نشان می‌دهد. این مقادیر برای برآورد اولیه دهانه/ضخامت در مرحله طراحی مفهومی مناسب‌اند.

ضخامت Thicknessدهانه Span (mm)بار یکنواخت مجاز Allowable UDLبار نقطه‌ای مجاز Allowable Point Loadخیز در بار مجاز Deflection
۲۵mm۳۰۰~۲۴ kPa~۲٫۲ kN≤ L/240
۴۵۰~۱۴ kPa~۲٫۰ kN≤ L/240
۳۸mm۶۰۰~۱۲ kPa~۳٫۵ kN≤ L/240
۹۰۰~۷ kPa~۳٫۰ kN≤ L/240
۵۰mm۹۰۰~۱۴ kPa~۴٫۵ kN≤ L/240
۱۲۰۰~۹ kPa~۴٫۰ kN≤ L/240
هشدار مهندسی: این جدول صرفاً برای مقایسه و طراحی مفهومی اولیه ارائه شده و جایگزین جدول باربری گواهی‌شده اختصاصی محصول نیست. برای هر پروژه — به‌ویژه سکوی مترو با بار زنده مسافر و ضوابط خیز محدودتر — انتخاب نهایی ضخامت، مش و جهت‌گیری باید بر اساس محاسبات سازه‌ای مستقل یا جدول باربری رسمی صادرشده توسط واحد مهندسی ناباک کامپوزیت برای مشخصات دقیق سفارش صورت گیرد. Bearing bars/reinforcement shall be verified for the governing span direction prior to fabrication.

بارهای طراحی مرجع رایج در پروژه‌های مترو Common Reference Design Loads

نحوه استفاده از جدول باربری Worked Example

مثال: برای راهروی بازرسی با دهانه آزاد ۸۰۰mm بین تکیه‌گاه‌ها و بار زنده طراحی ۵ kPa، از جدول ضخامت ۳۸mm با دهانه ۹۰۰mm (نزدیک‌ترین مقدار بالاتر از دهانه واقعی) استفاده می‌شود؛ چون بار مجاز ۷ kPa > ۵ kPa بار طراحی، این ضخامت به‌صورت مقدماتی قابل‌قبول است. مرحله بعد: تأیید خیز واقعی (≤ L/240) و ارسال دهانه، بار و مش دقیق به واحد مهندسی ناباک کامپوزیت برای صدور جدول باربری قطعی و گواهی‌شده.
Nabak Composite — Technical Datasheet — NA-GR-01-001Page 11 / 16
NC
ناباک کامپوزیتNABAK COMPOSITE
NA-GR-01-001 — Molded FRP/GRP Grating
QR

۱۱.نصب، برش و ماشین‌کاریInstallation & Fabrication Guide

مورد Itemراهنما Guideline
ابزار برش Cutting Toolsاره الماسه یا دیسک برش کامپوزیت (Diamond blade / composite disc)
آب‌بندی لبه برش Cut-Edge Sealingپوشش رزین سازگار بلافاصله پس از برش، برای جلوگیری از نفوذ رطوبت
یراق‌آلات پیشنهادی FastenersM-Clip / C-Clip / L-Clip / Hold-Down Clip — فولاد ضدزنگ SS316 یا FRP
تراکم یراق‌آلات Clip Densityحداقل ۴ عدد در هر متر مربع پنل، تراکم بیشتر در لبه‌ها و مسیر پرتردد TYPICAL
فاصله تکیه‌گاه‌ها Support Spacingبر اساس جدول باربری (بخش ۱۰) و محاسبات سازه‌ای پروژه
الزامات HSE هنگام برش Cutting HSEعینک، ماسک ضدگرد، دستکش و تهویه مناسب گرد الیاف شیشه

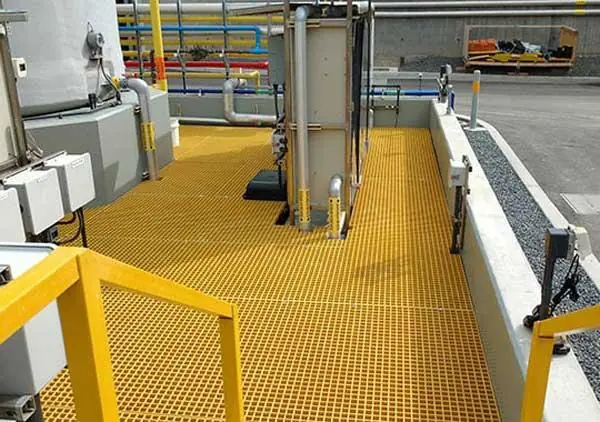

Installed FRP grating platform with handrail near tanks and piping
FIG.04 — INSTALLED ACCESS PLATFORM

نصب‌شده در سکوی دسترسی صنعتی مجاور تجهیزات و خطوط لوله — نمونه‌ای از کاربرد گریتینگ قالبی در فضای صنعتی با تردد مکرر و بازرسی دوره‌ای.

Bearing bars shall be oriented per the project structural drawing. برای گریتینگ قالبی دوجهته، حساسیت جهت‌گیری نسبت به نوع پالترودی کمتر است، اما رعایت جهت مندرج در نقشه تأییدشده الزامی است.

مراحل نصب پیشنهادی Recommended Installation Sequence

  1. بازرسی تکیه‌گاه‌ها و بررسی تراز، فاصله و ابعاد مطابق نقشه اجرایی
  2. چیدمان پنل‌ها بدون فشار روی یکدیگر، با رعایت درز انبساط جزئی بین پنل‌های مجاور
  3. تراز نهایی و بررسی هم‌سطحی با کف‌پوش/سازه مجاور
  4. نصب یراق‌آلات نگه‌دارنده در چهار گوشه و طول لبه‌های آزاد پنل
  5. سربندی و آب‌بندی لبه‌های برش‌خورده در صورت وجود
  6. بازرسی نهایی نصب و ثبت گزارش تحویل فنی

گشتاور بستن پیشنهادی یراق‌آلات Recommended Fastener Torque

سایز پیچ Bolt Sizeگشتاور پیشنهادی Torque
M8 (SS316)۸ – ۱۰ N·m TYPICAL
M10 (SS316)۱۵ – ۱۸ N·m TYPICAL
M12 (SS316)۲۵ – ۳۰ N·m TYPICAL

مقادیر گشتاور راهنمای اولیه‌اند؛ گشتاور نهایی باید مطابق مشخصات فنی سازنده یراق‌آلات انتخابی و ضخامت پنل تعیین شود تا از خردشدگی موضعی رزین جلوگیری شود.

Nabak Composite — Technical Datasheet — NA-GR-01-001Page 12 / 16
NC
ناباک کامپوزیتNABAK COMPOSITE
NA-GR-01-001 — Molded FRP/GRP Grating
QR

۱۲.بسته‌بندی، حمل و انبارشPackaging, Handling & Storage

۱۳.کنترل کیفیت و استانداردهای مرجعQA/QC & Reference Standards

مراحل کنترل کیفیت QC Stages

استاندارد Standardکاربرد Application
ASTM D638 / ISO 527خواص کششی
ASTM D790 / ISO 14125خواص خمشی
ASTM D695 / ISO 604خواص فشاری
ASTM D792 / ISO 1183چگالی
ASTM D570 / ISO 62جذب آب
ASTM D2583سختی بارکول
ASTM E84 / D635 / D3801 / UL 94رفتار در برابر آتش
EN 45545-2 / NFPA 130الزامات ریلی/مترو

Certificate of Conformity (CoC) و Test Report اختصاصی برای هر سفارش، مشروط به وجود مستندات مربوطه، در صورت درخواست ارائه می‌شود.

Nabak Composite — Technical Datasheet — NA-GR-01-001Page 13 / 16
NC
ناباک کامپوزیتNABAK COMPOSITE
NA-GR-01-001 — Molded FRP/GRP Grating
QR

۱۴.کاربردهاApplications

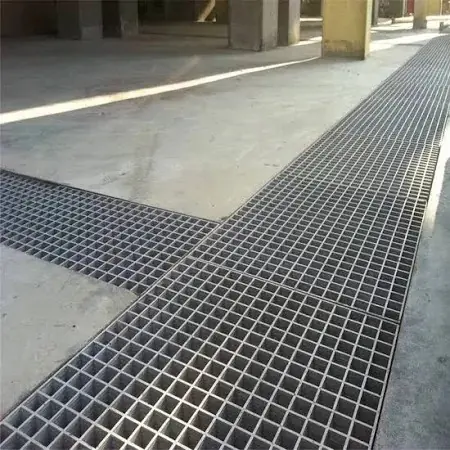

Grating covering a floor drainage trench
FIG.05 — DRAINAGE TRENCH COVER
Grating access platform over a water/wastewater basin
FIG.06 — WATER/WASTEWATER PLATFORM

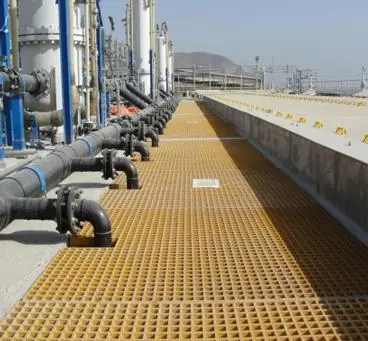

Grating walkway alongside industrial piping
FIG.07 — PIPE-RACK WALKWAY

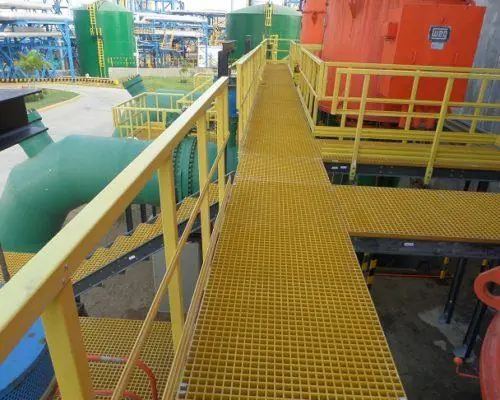

Elevated grating bridge walkway between industrial structures
FIG.08 — ELEVATED CONNECTING BRIDGE
سکوی مترو و ریلیراهرو و کف‌پوش دسترسیپله و رمپ تصفیه‌خانه آب و فاضلابصنایع شیمیایی/پتروشیمی نفت و گازمعدندریایی برج خنک‌کنندهتأسیسات برقصنایع غذایی

۱۴.۱مزایای محصولAdvantages

Nabak Composite — Technical Datasheet — NA-GR-01-001Page 14 / 16
NC
ناباک کامپوزیتNABAK COMPOSITE
NA-GR-01-001 — Molded FRP/GRP Grating
QR

۱۵.نگهداری و بازرسی دوره‌ایMaintenance & Inspection

چک‌لیست بازرسی دوره‌ای Periodic Inspection Checklist

مورد بازرسی Itemبازه پیشنهادی Frequencyروش Method
ترک/شکستگی سطحی یا موضعی۶ – ۱۲ ماهبازرسی چشمی
شلی یا خوردگی یراق‌آلات۱۲ ماهبازرسی چشمی + گشتاورسنجی نمونه‌ای
ساییدگی سطح ضدلغزش۱۲ – ۲۴ ماهبازرسی چشمی، بررسی افت اصطکاک
افت رنگ/گلاس ناشی از UV۲۴ ماهبازرسی چشمی — عمدتاً ظاهری

۱۶.اطلاعات سفارش‌گذاریOrdering Information

Segmentمعنی Meaning
NANabak Composite
GRGrating
01سری محصول قالبی FRP/GRP (Molded Series)
001مدل / کد پایه محصول
مثال سفارش کامل: NA-GR-01-001 / T-38mm / Mesh 38×38 / Vinyl Ester / Grit-Top / RAL 1023 (Safety Yellow)
مشخصات تکمیلی که باید در فرم سفارش خرید درج شوند: ضخامت، مش، نوع رزین، نوع سطح، کد رنگ، ابعاد پنل، الزام آتش پروژه (در صورت وجود) و مقدار سفارش.
Nabak Composite — Technical Datasheet — NA-GR-01-001Page 15 / 16
NC
ناباک کامپوزیتNABAK COMPOSITE
NA-GR-01-001

تماس و سلب مسئولیت Contact & Disclaimer

شرکت: ناباک کامپوزیت / NABAK Composite
وب‌سایت: nabakcomposite.com
ایمیل فروش: sales@nabakcomposite.com
ایمیل فنی: nabakcomposite@gmail.com
تلفن: +98 912 396 3078
آدرس: تهران، بلوار فردوس غرب، خیابان سازمان برنامه مرکزی، نبش کوچه چهاردهم، پلاک ۵۲
مقادیر ارائه‌شده در این دیتاشیت، مقادیر معمول (Typical) برای رده محصول گریتینگ قالبی FRP/GRP هستند و ممکن است بسته به فرمولاسیون رزین، شرایط محیطی، بارگذاری و نحوه نصب تغییر کنند. مسئولیت نهایی انتخاب و کاربرد محصول بر عهده مهندس طراح پروژه است. مقادیر عملکردی نهایی و جدول باربری قطعی باید بر اساس مشخصات سفارش، نقشه ساخت، شرایط واقعی پروژه و گزارش‌های آزمون معتبر تعیین شوند. ناباک کامپوزیت حق اصلاح مشخصات فنی محصول را در راستای بهبود طراحی و فرآیند تولید، بدون کاهش الزامات عملکردی اعلام‌شده، برای خود محفوظ می‌دارد.

Version 01.0 — Updated August 2026 | مقادیر TYPICAL پیش از استناد فنی نهایی یا ارائه به کارفرمای مترو باید توسط آزمایشگاه/واحد مهندسی ناباک کامپوزیت برای مدل دقیق سفارش تأیید شوند.

Nabak Composite — Technical Datasheet — NA-GR-01-001Page 16 / 16
